CWDM 1270-1650nm DFB laserski vir

Kazalo

1. Predstavitev CWDM 1270-1650nm DFB laserski vir z vgrajenimi pogonskimi vezji

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

To je CWDM 1270-1650nm DFB laserski vir z Vgrajena pogonska vezja, ki uporabljajo polprevodniški laserski čip DFB, z izhodom moč nad 10 mW, vlakna SM/PM ter odlična moč in spektralna stabilnost. To podpira namizne in modularne konfiguracije s komunikacijskim vmesnikom oz programska oprema za spremljanje sistemske integracije. Primerno za nelinearno optiko raziskave, lasersko črpanje vlaken in sistemi za optično testiranje. Izogibajte se pogostemu priklopu/ odklop optičnih konektorjev, da preprečite nabiranje prahu in končne površine poškodbe.

Izdelek Specifikacije

Lastnosti izdelka

● Moč in spektralna stabilnost;

● Izhodna moč nastavljivo 10~100%;

● Modul/namizje neobvezno, z nadzorom komunikacije za enostavno integracija;

● podpira Prilagoditev vlaken SM/PM za prileganje različnim optičnim sistemom.

Aplikacije izdelkov

● Optični prenosni sistemi;

● lasersko črpanje vlaken;

● Raziskave nelinearne optike.

Podrobnosti izdelka

● CWDM valovna dolžina 1270~1650nm, WL toleranca je +/-3nm.

(Na voljo je ena valovna dolžina vsakih 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

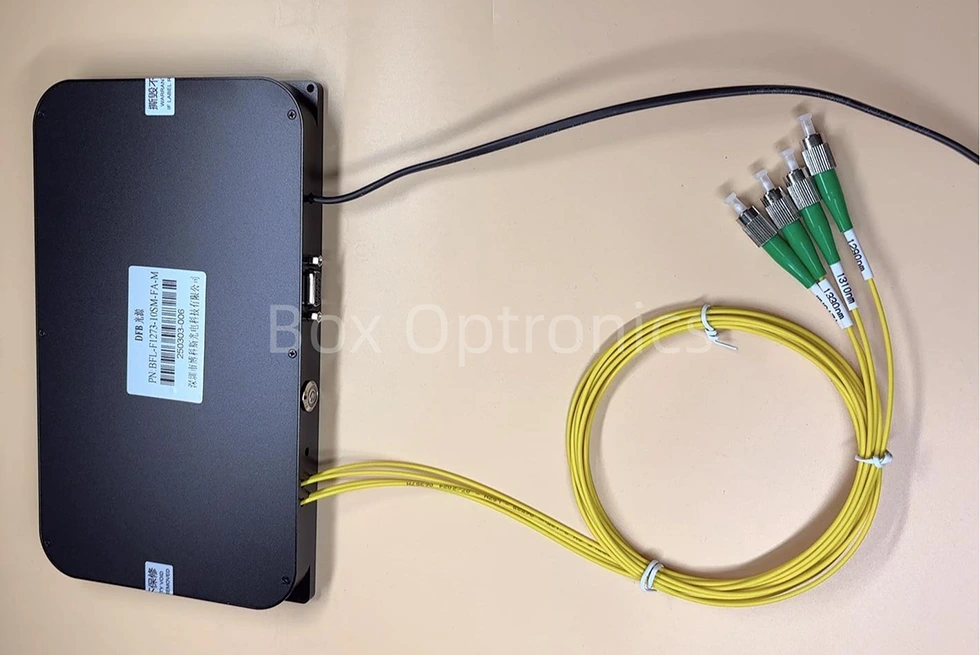

* Podpira prilagojen večkanalni laserski vir DFB

● Standardni dodatki

Koraki delovanja

1. korak. Razpakiranje: Pred sestavljanjem preverite ali so vsi dodatki popolni, vključno z modulom laserskega vira, podatki USB kabel, napajalnik, poročilo o preskusu itd.

Korak 2. Napajanje: priključen na DC stikalno napajanje ali regulirano napajanje, ki ustreza njihovi moči zahteve glede dobave. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik dobavljeno v skladu z lokalnimi napetostnimi standardi.)

Korak 3. Povezovanje izhodnega vlakna: Odprite protiprašni pokrov na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja in škode.

Setp4. Povežite se z gostiteljskim računalnikom: Uporabite podatkovni kabel USB-RS485 DB9 za povezavo laserskega vira DFB in računalnika; računalnik mora najprej namestiti namenski gonilnik za serijska vrata, da prepozna Podatkovni kabel serijskih vrat USB-RS485, sicer programska oprema gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. prosim vprašajte Box Optronics za voznika.

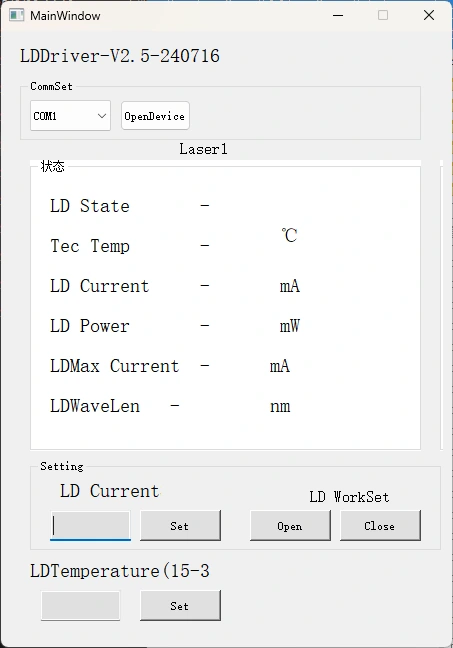

Korak 5. Programska oprema za krmiljenje: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik nadzirajte tok LD in temperaturo LD laserskega vira DFB. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Za preprečite poškodbe, pri začetnem delovanju počasi povečujte pogonski tok. ne takoj uporabite polni tok.)

Korak 6. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optična povezava.

Naročanje informacije

npr.: BLD-1550-1HSM-FA-M

(Informacije o naročilu: CWDM 1550nm DFB laserski vir z vgrajenim pogonom Vezja, izhodna moč 100 mW, z vlaknom SMF-28e, priključek FC/APC, modul paket).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite nabiranje prahu in poškodbe končne površine.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Neuporabljene priključke zaprite s protiprašnimi pokrovčki.

● Opremo hranite v suhem okolju brez vlage.

● Pri daljši uporabi modula laserskega vira ne pozabite upoštevajte odvajanje toplote in prezračevanje modula ter postavite modul na hladilnem telesu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
