Fabry Perot FP laserski izvorni modul

Kazalo

1. Predstavitev modula laserskega vira Fabry Perot FP

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačila

10. Čas izvedbe

11. Opombe o delovanju in vzdrževanju

12. Zagotavljanje kakovosti in poprodajne storitve

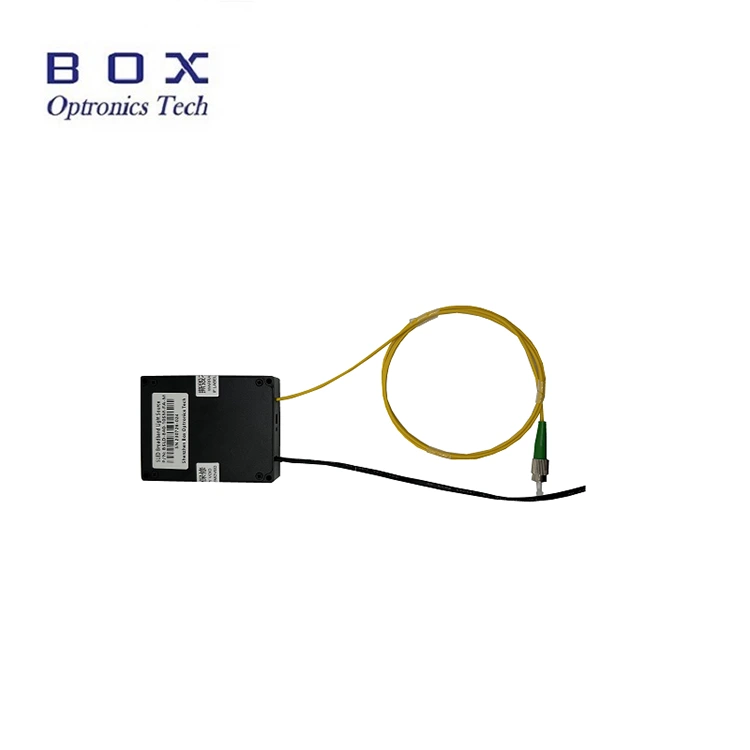

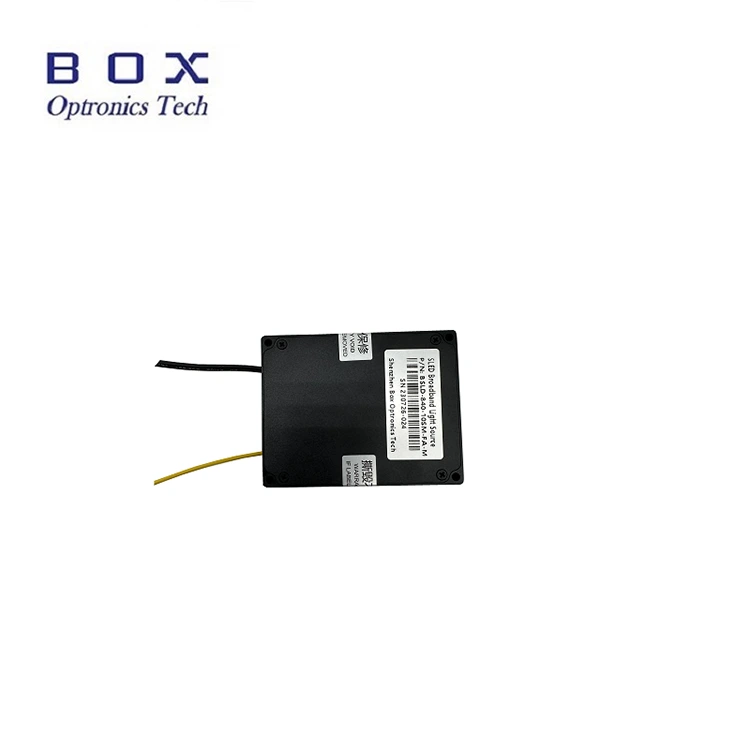

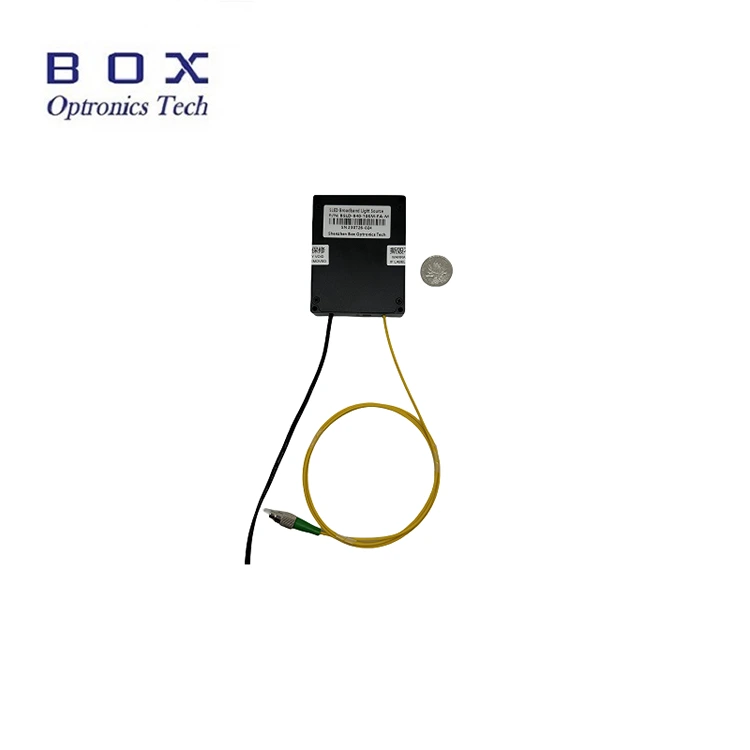

Predstavitev izdelka - Fabry Perot FP laserski izvorni modul

Fabry Perot FP Laser Source Module uporablja polprevodniški laserski čip, profesionalno zasnovano pogonsko vezje in krmiljenje TEC za zagotavljanje varnega delovanja laserja, stabilne izhodne moči in spektra. 532nm, 785nm in 1064nm so izbirni. Izhodna moč je nad 50mW. Za delovanje in integracijo so na voljo ukazi in programska oprema osebnega računalnika. Primeren kot laserski vir s črpalko za biomedicinske in spektralne analize.

Specifikacije izdelka - Modul laserskega vira Fabry Perot FP

Lastnosti izdelka - Modul laserskega vira Fabry Perot FP

● 50mW visoka izhodna moč;

● Stabilna moč in spekter;

● 70x90x18mm Kompakten paket modulov.

Aplikacije izdelka - Modul laserskega vira Fabry Perot FP

● Biomedicinski;

● Spektralna analiza;

● Senzor iz optičnih vlaken.

Podrobnosti o izdelku - Fabry Perot FP laserski izvorni modul

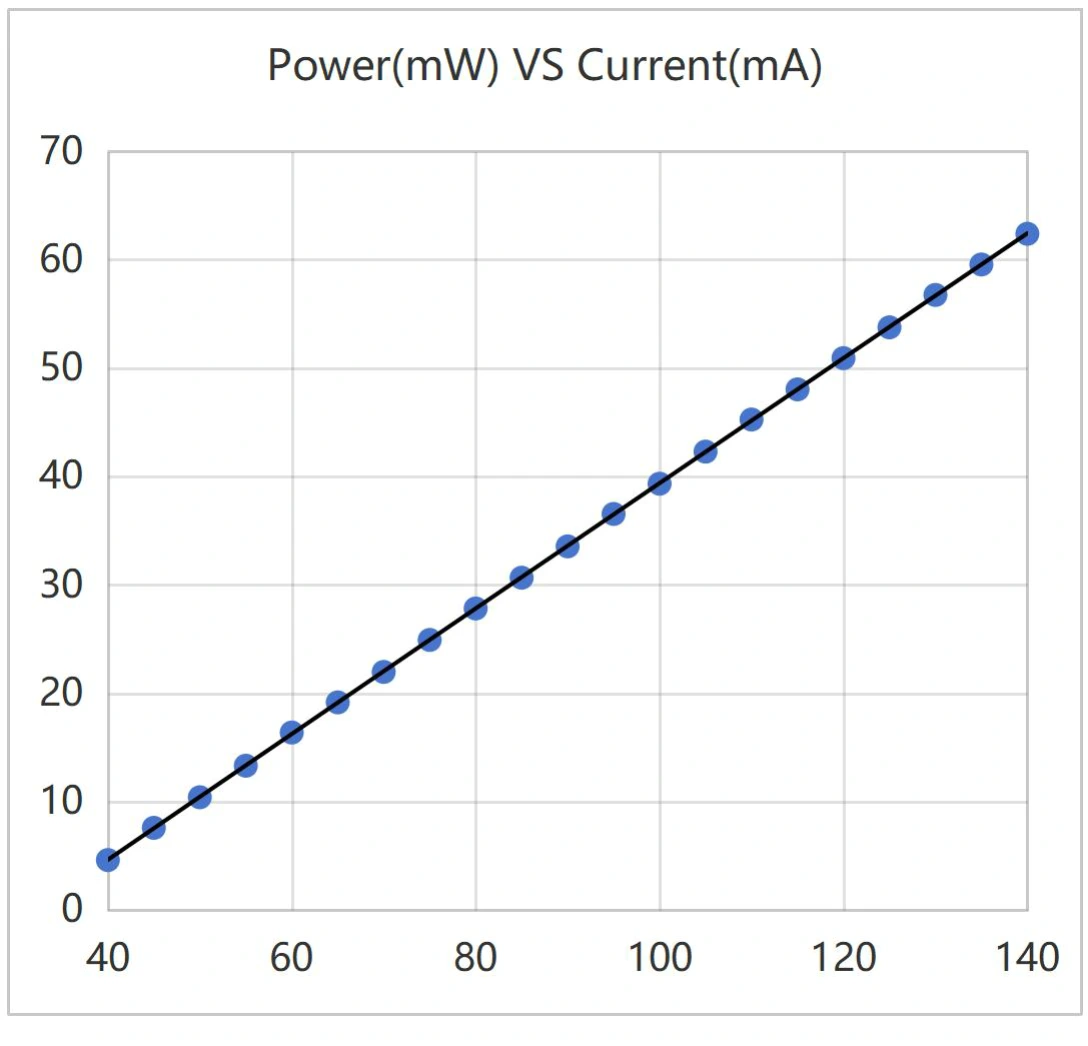

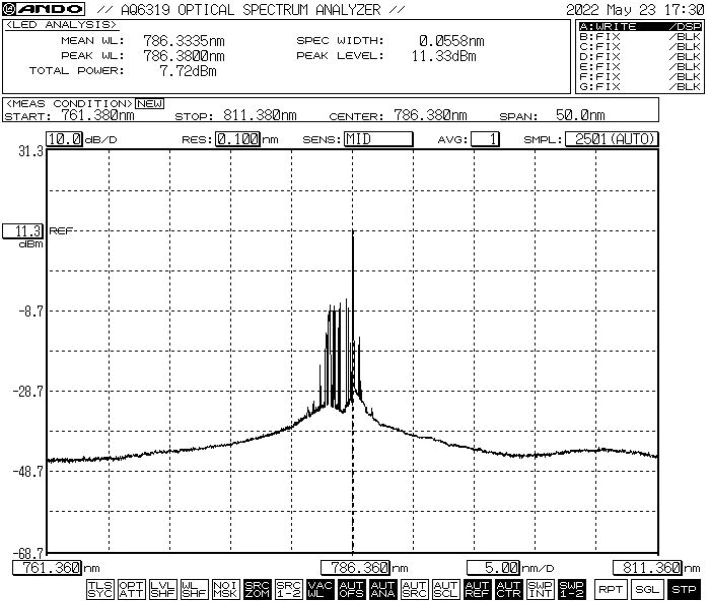

● Tipična krivulja: 785nm 50mW FP laserski vir

Koraki delovanja – Modul laserskega izvora Fabry Perot FP

Korak 1. Razpakiranje: Pred montažo preverite, ali so vsi dodatki popolni.

2. korak. Napajanje: Povezano z enosmernim stikalnim napajalnikom ali reguliranim napajalnikom, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)

3. korak. Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.

Setp4. Povežite se z gostiteljskim računalnikom: uporabite podatkovni kabel USB-RS485 DB9 za povezavo laserskega izvornega modula Fabry Perot FP in računalnika; računalnik mora najprej namestiti namenski gonilnik serijskih vrat, da identificira podatkovni kabel serijskih vrat USB-RS485, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

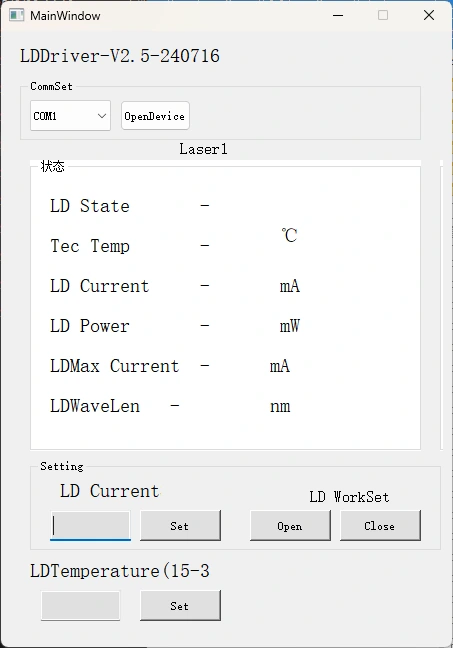

5. korak. Nadzorna programska oprema: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor LD toka Fabry Perot FP laserskega izvornega modula. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečajte pogonski tok. Ne uporabite polnega toka takoj.)

6. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Podatki za naročanje – Modul laserskega izvora Fabry Perot FP

npr.: BFL-F1064-50SM-FA-M

(Informacije o naročilu: Fabry Perot FP laserski izvorni modul, 1064 nm, 50 mW izhodna moč, z vlaknom SM, priključkom FC/APC, paket modula).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in testni list – Fabry Perot FP laserski izvorni modul

Podatkovni list

Testni list

Pogoji ponudbe in plačila - Fabry Perot FP Laser Source Module

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Dobavni rok – Fabry Perot FP laserski izvorni modul

Izdelava: 10-15 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika: 3-5 delovnih dni.

Opombe o delovanju in vzdrževanje – Modul laserskega vira Fabry Perot FP

● Ni priporočljivo pogosto vstavljati ali odstranjevati konektorjev za optična vlakna, da preprečite kontaminacijo s prahom – kar lahko povzroči povečano izgubo pri vstavljanju – ali opekline končnih ploskev konektorjev za vlakna.

● Očistite optične konektorje z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končnih ploskev. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Konektorji za optična vlakna morajo biti pokriti s protiprašnimi pokrovi.

● Če je treba izhodno vlakno povezati z drugim vlaknom, priporočamo uporabo fuzijskega spajalnika.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; hraniti na suhem mestu.

Zagotavljanje kakovosti in poprodajne storitve - Fabry Perot FP laserski izvorni modul

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske oznake na ohišju.

(6) Poškodbe ali izgube med prevozom.
