FP koaksialna laserska dioda s pletenim repom

Koaksialne laserske diode Box Optronics FP s koaksialnim repom so na voljo v različnih valovnih dolžinah od 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm in 980 nm. Te CW laserske diode, zasnovane za sisteme z optičnimi vlakni, optične meritve, laboratorijske poskuse, biomedicinske instrumente in spektroskopijo, nudijo stabilen izhod, nizek hrup in dolgo življenjsko dobo. Podpiramo množične nakupe in svetovanje o vzorcih.

Pošlji povpraševanje

Opis izdelka

Kazalo

1. Predstavitev FP koaksialne laserske diode s pigtailom

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Aplikacije

5. Risba paketa in definicija PIN-OUT (enota: mm)

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Zagotavljanje kakovosti in poprodajne storitve

Predstavitev izdelka - koaksialna laserska dioda FP

Ta koaksialna laserska dioda FP je enomodna laserska dioda Fabry-Perot z valovno dolžino 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm in 980 nm, na voljo pa je izhodna moč 5 mW ali 10 mW. Konektor je FC/APC ali SC/APC. Visoka zanesljivost in dolga življenjska doba. Testni standard zanesljivosti Telcordia GR-468. Te laserske diode FP z več valovnimi dolžinami zagotavljajo prilagodljive, zanesljive in visoko zmogljive rešitve za različne vidne in skoraj infrardeče aplikacije.

Specifikacije izdelka - koaksialna laserska dioda FP

Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	440	450	460	nm
Optična izhodna moč	PF	IF = 65 mA	10	20	-	mW
Mejni tok	ITH	CW	-	22	40	mA
Delovna napetost	VF	CW	-	5.1	6.0	V
Obratovalni tok	ČE	CW	-	70	90	mA
Vrsta vlaken	-	-	460 KM
Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	510	520	530	nm
Optična izhodna moč	PF	IF = 65 mA	5.0	-	-	mW
Mejni tok	ITH	CW	-	22	40	mA
Delovna napetost	VF	CW	-	5.8	6.5	V
Obratovalni tok	ČE	CW	-	60	80	mA
Vrsta vlaken	-	-	460 KM
Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	640	650	660	nm
Optična izhodna moč	PF	IF = 65 mA	-	5	-	mW
Mejni tok	ITH	CW	-	55	-	mA
Delovna napetost	VF	CW	-	2.1	2.5	V
Obratovalni tok	ČE	CW	-	-	105	mA
Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	652	660	670	nm
Optična izhodna moč	PF	ČE = 70 mA	10	-	-	mW
Mejni tok	ITH	CW	-	40	90	mA
Delovna napetost	VF	CW	-	2.4	3.0	V
Obratovalni tok	ČE	CW	-	70	120	mA
Vrsta vlaken	-	-	630 KM
Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	780	790	800	nm
Optična izhodna moč	PF	ČE = 70 mA	10	-	--	mW
Mejni tok	ITH	CW	-	30	45	mA
Delovna napetost	VF	CW	-	1.9	2.2	V
Obratovalni tok	ČE	CW	-	70	120	mA
Učinkovitost naklona	SE	CW	1	1.1	1.2	W/A
Monitor PD	IM	-	-	0.2	0.2	mA
Vrsta vlaken	-	-	780 KM
Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	840	850	860	nm
Optična izhodna moč	PF	ČE = 60 mA	10	-	-	mW
Mejni tok	ITH	CW	-	16	20	mA
Delovna napetost	VF	CW	-	2.1	2.3	V
Obratovalni tok	ČE	CW	-	45	60	mA
Učinkovitost naklona	SE	CW	-	0.95	-	W/A
Monitor PD	IM	-	0.05	0.13	0.5	mA
Vrsta vlaken	-	-	780 KM
Parameter	Simbol	Testni pogoj	Min	Tip	maks	Enota
Središčna valovna dolžina	λC	POP = PF	965	980	990	nm
Optična izhodna moč	PF	ČE = 60 mA	5	-	-	mW
Mejni tok	ITH	CW	-	12	20	mA
Delovna napetost	VF	CW	-	1.55	2.0	V
Obratovalni tok	ČE	CW	-	30	50	mA
Učinkovitost naklona	SE	CW	0.64	0.8	-	W/A
Monitor PD	IM	-	0.08	0.3	0.5	mA
Vrsta vlaken	-	-	Živjo1060

Lastnosti izdelka-FP koaksialna laserska dioda s pletenim repom

● Enojna Fabry-Perot(FP) laserska dioda;

● Možnosti valovne dolžine: 450–980nm;

● Izhod, povezan s koaksialnimi vlakni, delovanje CW;

● Visoka zanesljivost, dolga življenjska doba;

● Testni standard zanesljivosti Telcordia GR-468.

Aplikacije izdelka - FP koaksialna laserska dioda s pigtailom

● Indikacija;

● Svetlobno pero;

● Tiskalniki;

● Laboratorijski in biomedicinski laser;

● Optično zaznavanje.

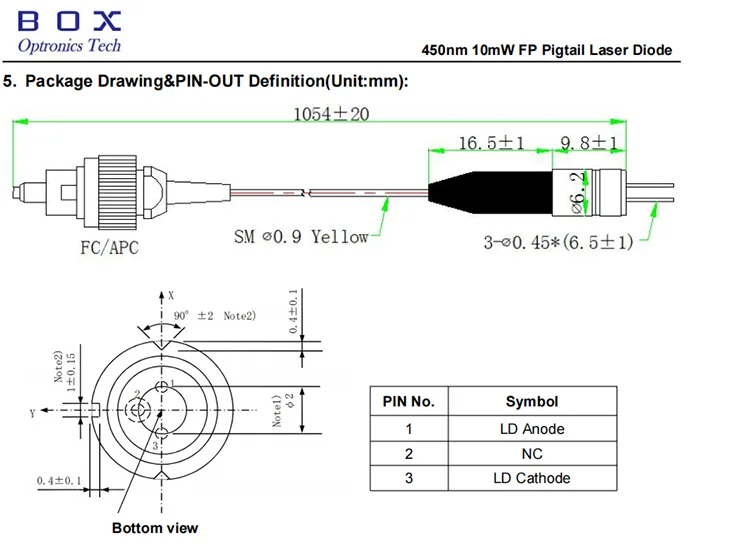

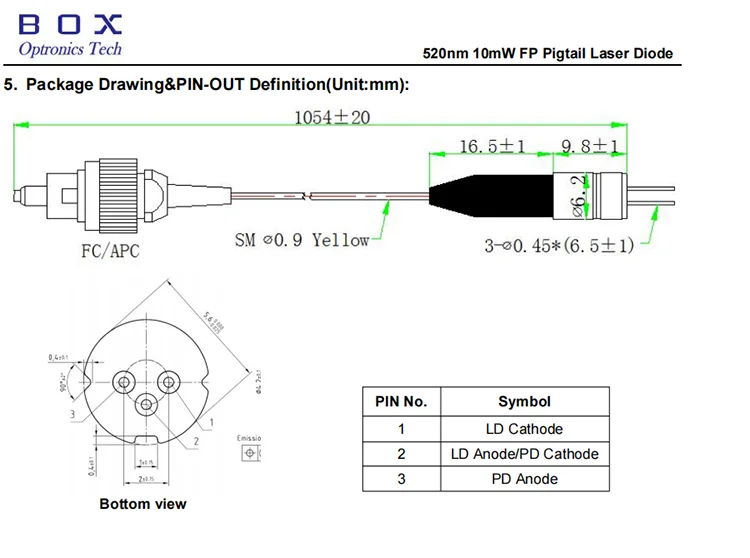

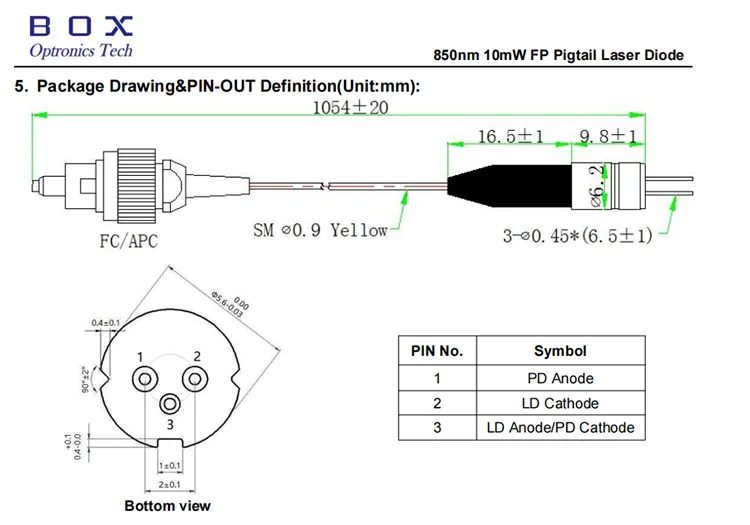

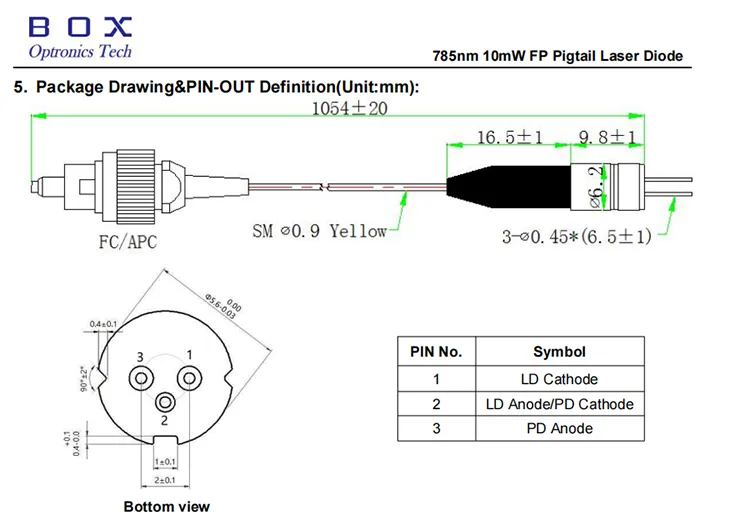

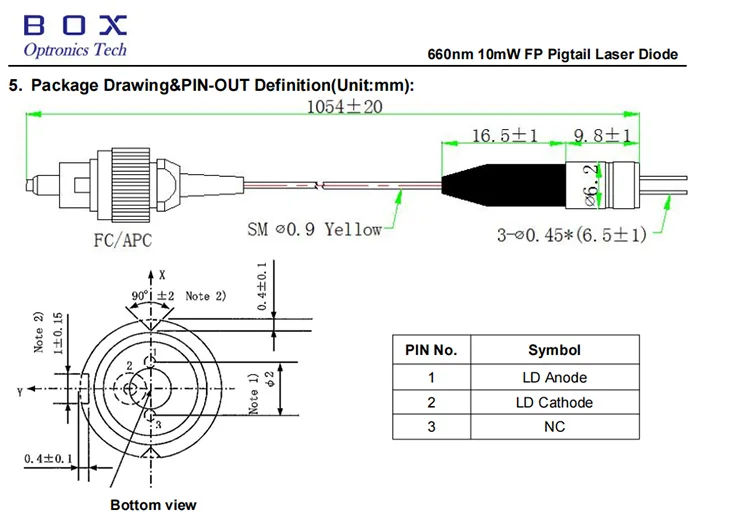

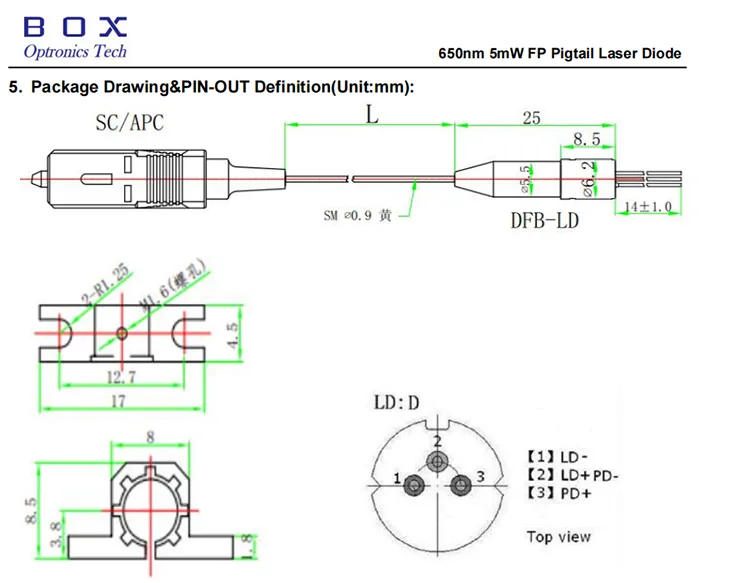

Risba paketa in definicija PIN-OUT (enota: mm) - FP koaksialna laserska dioda s pigtailom

Podatki o naročanju - koaksialna laserska dioda FP

BLD	-X	XX	XX	X	-XX
LD	Tip čipa	Valovna dolžina	Izhodna moč	PIN-OUT	Priključek
Laserska dioda	F: FP	450: 450 nm 520: 520 nm	10: 10 mW drugo	F: Vrsta F	FA: FC/APC
		650: 650 nm	02: 2 mW 05: 5mW drugo	D: Vrsta D	FA: FC/APC SA: SC/APC drugo
		660: 660 nm 785 : 785 nm 850 : 850 nm	10: 10 mW drugo	D: Vrsta D	FA: FC/APC
		980 : 980 nm	5: 5 mW drugo	D: Vrsta D	FA: FC/APC

npr.: BLD-F78510D-FA

(Podatki o naročilu: FP koaksialna laserska dioda s pigtailom, 785 nm 10 mW, pin-out tipa D, s priključkom FC/APC).

Podatkovni list-FP koaksialna laserska dioda s pletenim repom

Pogoji ponudbe in plačila - FP koaksialna laserska dioda s pletenim repom

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas priprave - FP koaksialna laserska dioda s pletenim repom

Izdelava: cca 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika: 3-5 delovnih dni.

Zagotavljanje kakovosti in poprodajne storitve - koaksialna laserska dioda FP

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
