1. Predstavitev 1064nm 20kHz laser z vlakni ultra ozke črte

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

To je 1064nm 20kHz vlakno z ultra ozko črtno širino Laser, ki uporablja strukturo laserske votline DFB z optičnimi vlakni, ki oddaja a enojni longitudinalni neprekinjeni laser ozke črte v 1064 nm pas valovne dolžine. Izhodna moč 50/100/200/500/1000mW ni obvezna. To podpira namizne in modularne konfiguracije s komunikacijo RS232 vmesnik in programska oprema za spremljanje sistemske integracije. Primerno za LiDAR, hidroakustika in porazdeljeno zaznavanje z optičnimi vlakni.

Izdelek Specifikacije

Lastnosti izdelka

● Spektralen širina črte ≤20KHz;

● Popolnoma vlakna DFB resonančna votlina;

● Valovna dolžina stabilen brez preskakovanja načina.

Aplikacije izdelkov

● LiDAR;

● Akustična senzorji,hidrofoni;

● Vlaknine Optično porazdeljeno zaznavanje.

Izdelek Podrobnosti

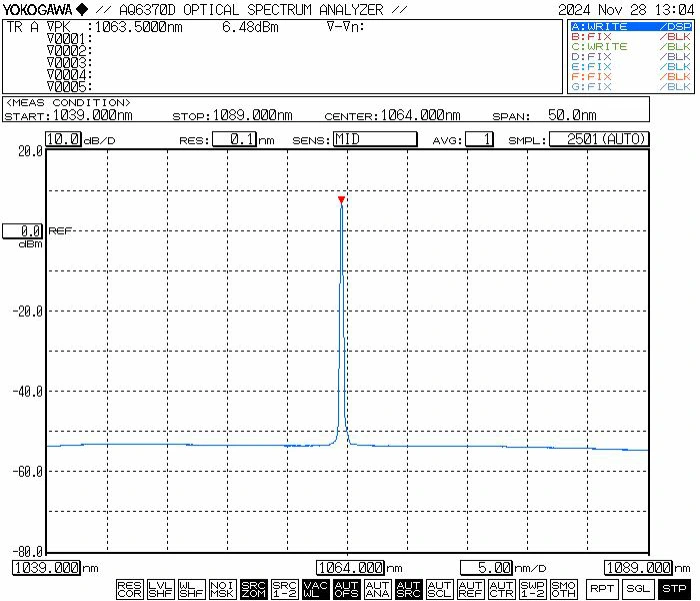

● Tipični spekter: 1064 nm

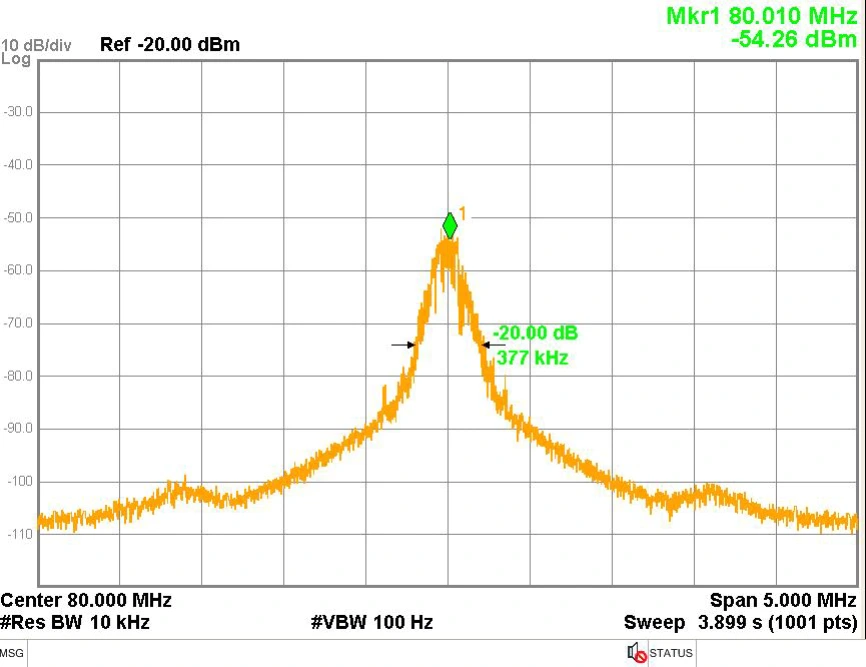

● Tipična širina črte: 3dB spektralne širine črte≤20 KHz (enako 20dB širine črte / 20)

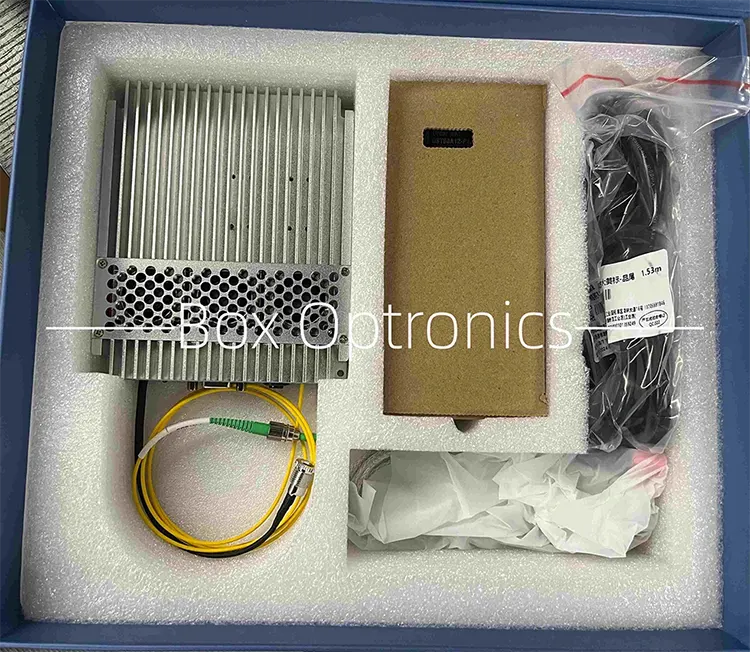

● Primer embalaže

Delovanje Navodila

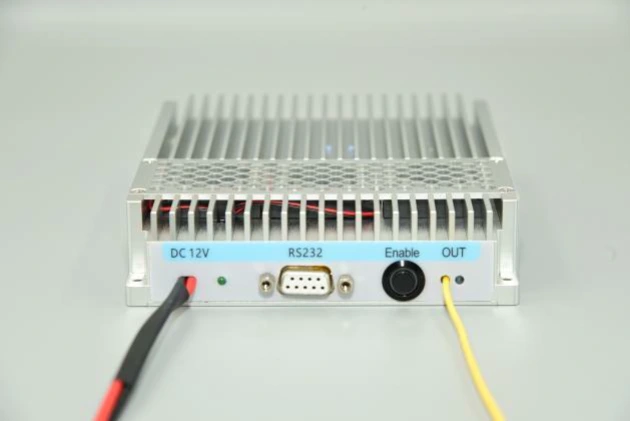

Korak 1. Videz: Modul vključuje a napajalni priključek, indikator moči, komunikacijski vmesnik RS232, izhod aktivacijsko stikalo in vrata laserskega izhoda.

Korak 2. Napajanje: Napajalna vrata uporabljajo standardni DC5,5 × 2,1 mm vmesnik. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. Priključek za napajanje v obliki črke U kabel za povezavo s stikalnim napajalnikom je na voljo na zahtevo pri čas nakupa.

Korak 3. Priključitev optičnih vlaken Mostiček: Odstranite protiprašni pokrovček z optičnega konektorja, preglejte čelno stran kontaminacijo ali poškodbo ter zagotovite čistočo, preden jo priključite na drugo optične naprave ali preskusno opremo. Za modele z visoko močjo je fuzijsko spajanje priporočljivo.

Setp4. Povezovanje modula z gostiteljem Računalnik: za povezavo modula uporabite priloženi serijski podatkovni kabel USB-RS232 računalnik. Namestite namenski serijski gonilnik (priskrbljen s strani proizvajalec), da omogoči komunikacijo. Brez gonilnika, gostiteljska programska oprema se ne more povezati z modulom.

Korak 5. Programska oprema: gostiteljska programska oprema omogoča prilagoditev izhodne moči in nadzor laserskega izhoda prek gumb "SoftActive" (glejte spodnji diagram vmesnika). Programska oprema prikazuje nastavljeni tok črpalke, izhodno moč in status spremljanja temperature.

Korak 6. Posebne operacije programske opreme: Kot je prikazano na diagramu, po zagonu gostitelja računalniško programsko opremo, najprej izberite pravilno številko serijskih vrat v Seznam serijskih vrat »PortList« in kliknite »OpenPort« gumb za odpiranje serijskih vrat. "Power" in "LDTemp" okna bodo nato prikazala trenutno izhodno moč modula in temperaturo črpalke. Vnesite trenutno vrednost pogona črpalke v polje "Tok" in kliknite gumb "SET". Nastavitve začnejo veljati in vir svetlobe oddaja optično moč le, ko oba fizična gumba vklopita lučko izvorni modul in gumb "SoftActive" v programski opremi na. Številka različice programske opreme gostiteljskega računalnika se mora ujemati s programsko opremo različica, navedena v poročilu o preskusu izdelka; različico programske opreme lahko najdete v poročilu o preskusu vsakega izdelka.

Korak 7. Pomnilnik parametrov: Nastavitve in status, konfigurirani prek programske opreme, so samodejno shrani v module notranji pomnilnik. Če parametri niso potrebni, povezava z gostiteljskim računalnikom ni potrebna potrebujejo spremembo.

Naročanje informacije

npr.: NLFL-1064-50-T-SM-M

(Podatki o naročilu: 1064nm 20kHz laser z vlakni ultra ozke črte, 50mW izhodna moč, nastavljiva moč, SM vlakna, paket modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja 10-15 delovnih dni. (Če jih je nekaj v na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Ni priporočljivo pogosto vstavljanje in izklapljanje izhoda optičnih konektorjev, da preprečite kontaminacijo s prahom, ki lahko povzroči povečano izguba pri vstavljanju ali pregorevanje končne strani optičnega konektorja.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Priključki za optična vlakna morajo biti prekriti s pokrovčki za prah.

● Če je treba izhodno vlakno povezati z drugim vlaknom, ga je priporočamo uporabo fuzijskega spajalnika.

● Pri zagonu najprej preverite, ali sta stikalo za vklop in stikalo na ključ izklopite in nato priključite napajalnik. Pri izklopu najprej izklopite stikalo na ključ in nato po izhodu odklopite napajanje indikatorska lučka ugasne. Ne prekinite neposrednega napajanja, ko vir svetlobe deluje.

● Bodite pozorni na zaščito pred vlago, prahom in proti koroziji in ga hranite na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
