1030nm 50mW DFB laserski diodni modul

Kazalo

1. Uvedba 1030nm 50mW modul laserske diode DFB

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

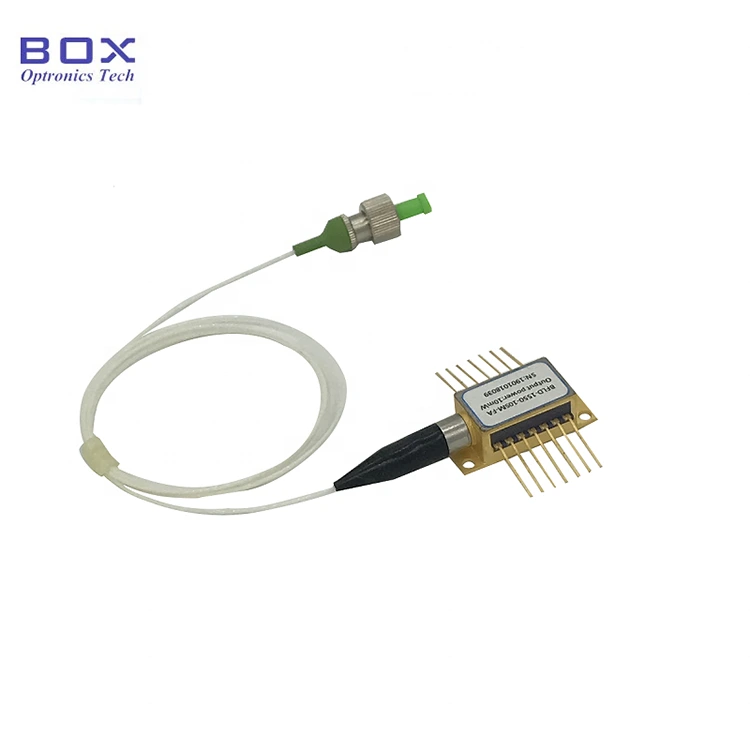

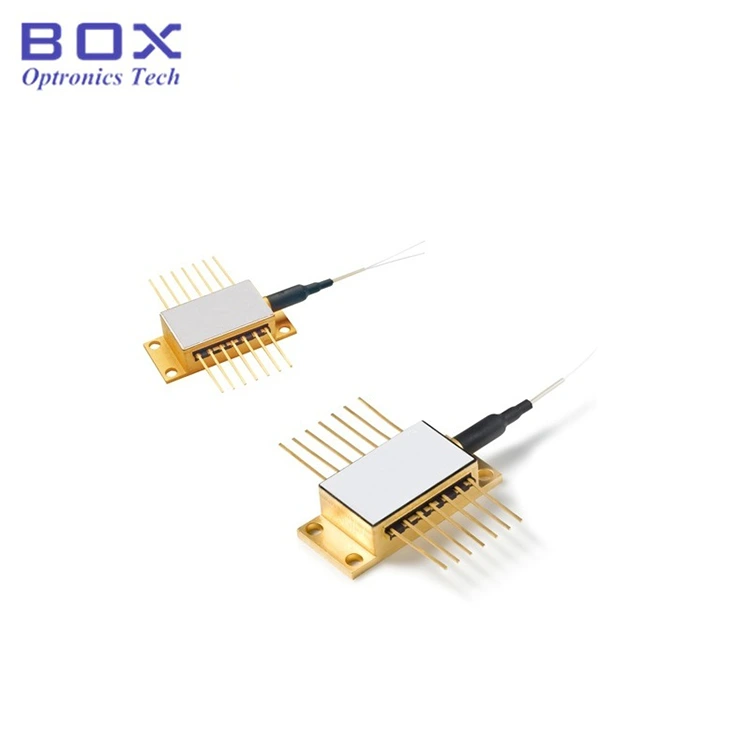

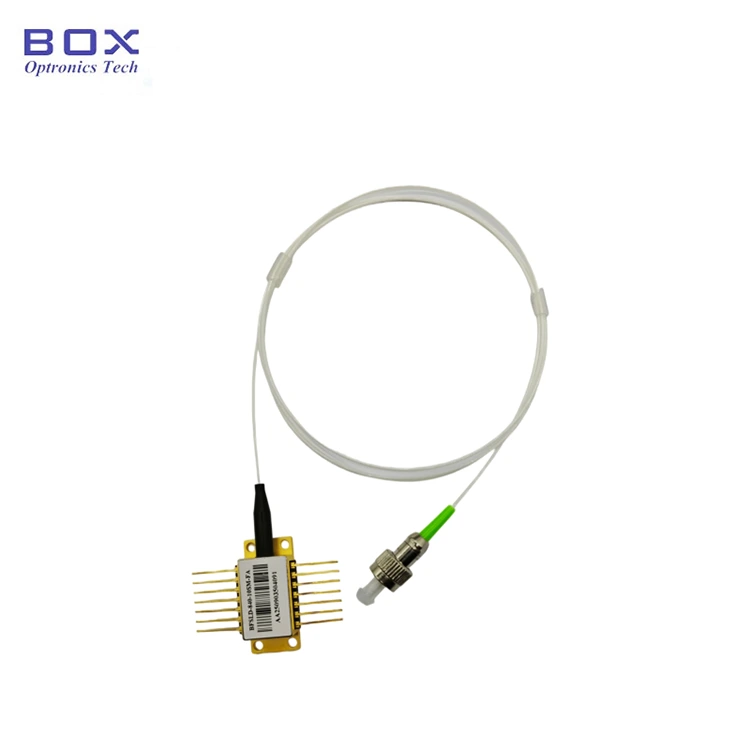

1030nm 50mW DFB laserski diodni modul je hermetično zaprt zapakirano v 14-pinski metuljasti paket. Podpira CW ali impulzno delovanje in vključuje hladilnik TEC in termistor za stabilen spekter. Primerno za spektroskopijo, telekomunikacije, razsvetljava in zaznavanje. Pred vklopom najprej aktivirajte TEC hladilnik, nato vključite napajanje v majhnih korakih, da preprečite pregrevanje čipa oz postanejo preobremenjeni.

Specifikacije izdelka

Lastnosti izdelka

● Porazdeljeni povratni laser;

● CW ali impulzno delovanje;

● Vgrajen monitor PD, termoelektrični hladilnik in termistor;

● Izbirni priključek FC/APC.

Aplikacije izdelkov

● Spektroskopija;

● Telekom;

● osvetlitev;

● Zaznavanje.

Izdelek Podrobnosti

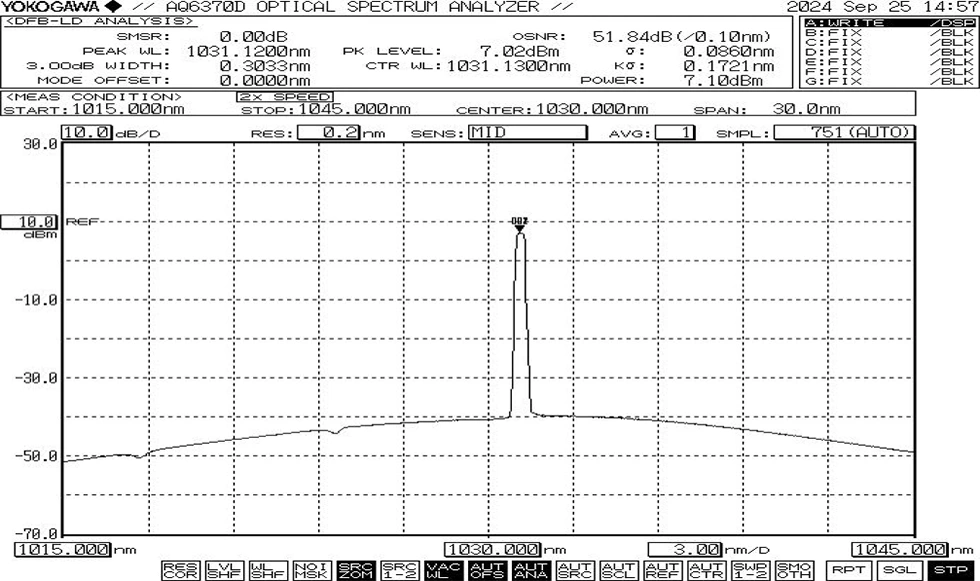

● Tipičen spekter: 1030 nm, +/-2 nm toleranca WL

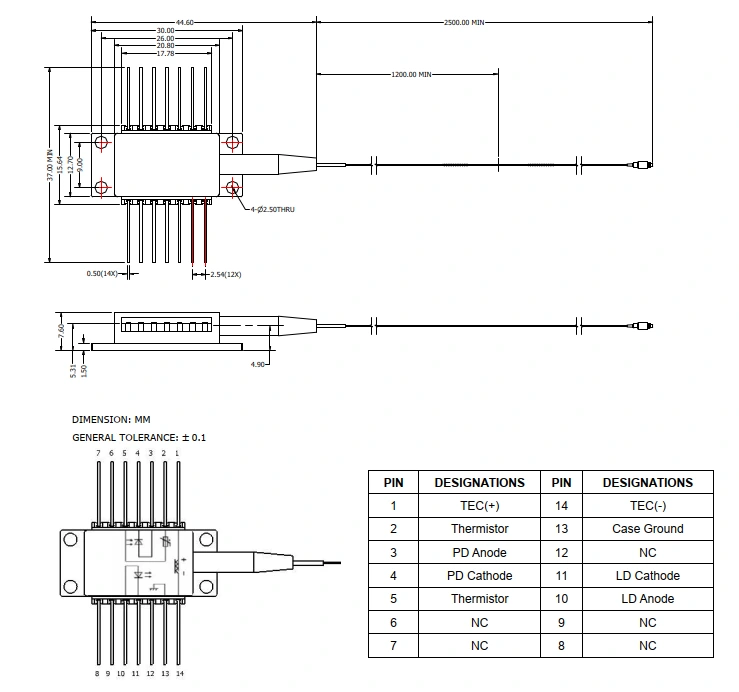

● Risba paketa in definicija izpisa (enota: mm)

pogosta vprašanja

(1) Ali je mogoče prilagoditi valovno dolžino s spreminjanjem temperature? Kaj je koeficient?

--Koeficient valovna dolžina/temperatura 0,01 nm/℃.

(2)Kaj je vrsta vlaken?

--Corning HI1060, NA=0,14, MFD=6,2um@1060nm.

(3)Kaj je nastavljivo območje moči?

--10~100 %.

(4)Ali ti zagotoviti zaščitno cev in konektor za LD?

--Da. 900um ohlapna cev in FC/APC so neobvezni.

Naročanje informacije

npr.: BFLD-D1030-50SM-FA

(Informacije o naročilu: 1030nm 50mW DFB laserski diodni modul, metulj paket, z optičnimi vlakni SM, priključkom FC/APC).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Pri uporabi naprave strogo upoštevajte delovno napetost in tokovni razponi, navedeni v podatkovnem listu. Ključni parametri – vključno z Ith (Pragni tok), Iop max (Največji delovni tok), Vop max (Največji Delovna napetost) in λc (centralna valovna dolžina)—treba je navesti posebej v poročilu o preskusu, ki je bilo predloženo ob odpremi.Opomba: Delovanje presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
