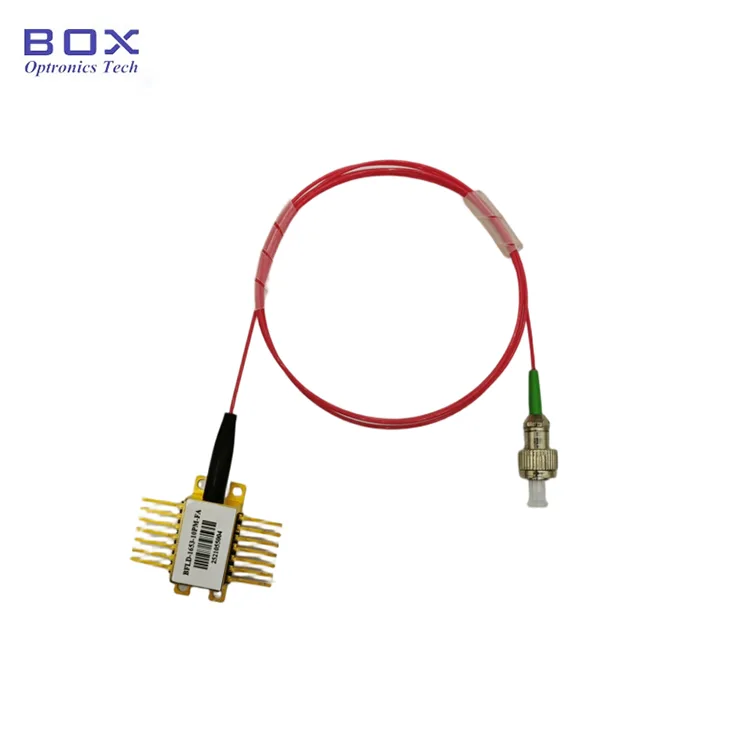

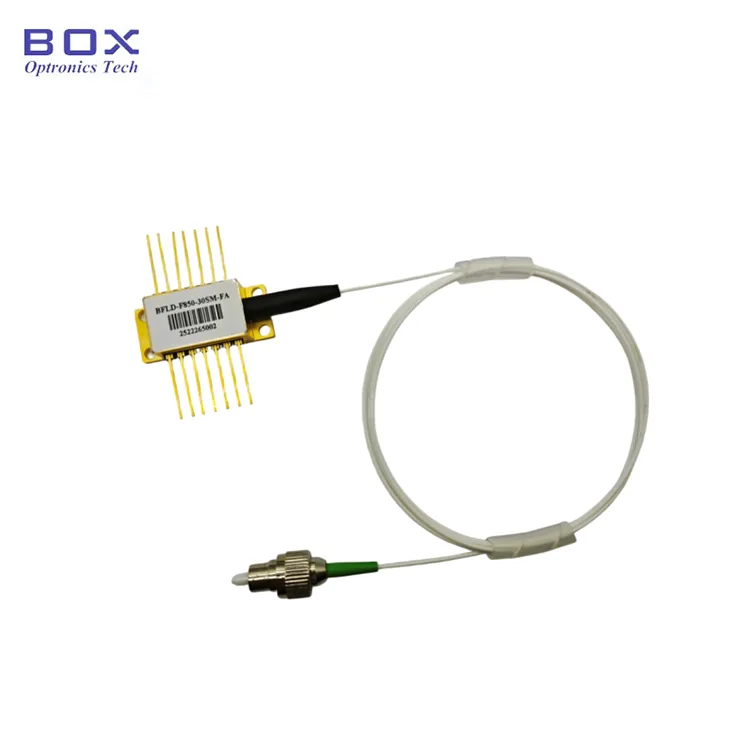

1310nm 100mW DFB laser

Box Optronics zagotavlja 1310 nm 100 mW DFB laser, vrhunski laserski vir, povezan z vlakni, zasnovan za zahtevne aplikacije optične komunikacije, zaznavanja in testiranja. Ta naprava ima strukturo porazdeljene povratne informacije (DFB) z več kvantnimi jami (MQW), ki zagotavlja izjemno stabilnost valovne dolžine, visoko razmerje zatiranja stranskega načina in do 120 mW izhodne moči enomodnega vlakna.

Ta laser je v standardnem ohišju s 14 nožicami v obliki metulja z vgrajenim hladilnikom TEC, termistorjem, optičnim izolatorjem in fotodiodo monitorja, zato je združljiv s standardi pinout OC-48. Ne glede na to, ali gre za visoko zmogljive testne sisteme, omrežja za zaznavanje optičnih vlaken ali komunikacijske sisteme naslednje generacije, Box Optronics zagotavlja zanesljivo delovanje, podprto s strogim nadzorom kakovosti in globalno tehnično podporo.

Ključne lastnosti-1310nm 100mW DFB laser

● Visoka optična izhodna moč: do 120 mW tipično (SM vlakno)

● Struktura DFB z več kvantnimi jamicami (MQW) za vrhunsko stabilnost valovne dolžine

● Visoko razmerje dušenja stranskega načina (SMSR): >35 dB tipično

● Vgrajen optični izolator za zaščito pred odbojem

● Integriran TEC hladilnik in termistor za natančen nadzor valovne dolžine

● Fotodioda monitorja za spremljanje moči v realnem času

● Možnosti enomodnega (SM) ali vlakna z ohranjanjem polarizacije (PM).

● Standardni optični konektor FC/APC (prilagodljiv)

● Združljiv z pinoutom OC-48, industrijski standardni 14-pinski metuljček

Tipične aplikacije-1310nm 100mW DFB laser

● Zmogljivi optični testni in merilni sistemi

● Komunikacijski oddajniki in sprejemniki z optičnimi vlakni

● Začetni viri optičnih ojačevalnikov

● FMCW LiDAR

● Raziskovalni in razvojni laboratoriji

● Spremljanje in nadzor industrijskih procesov

Tehnične specifikacije-1310nm 100mW DFB laser

Absolutne največje ocene

Optično-električne lastnosti (T=25°C, IF=IOP)

Podrobnosti o izdelku-1310nm 100mW DFB laser

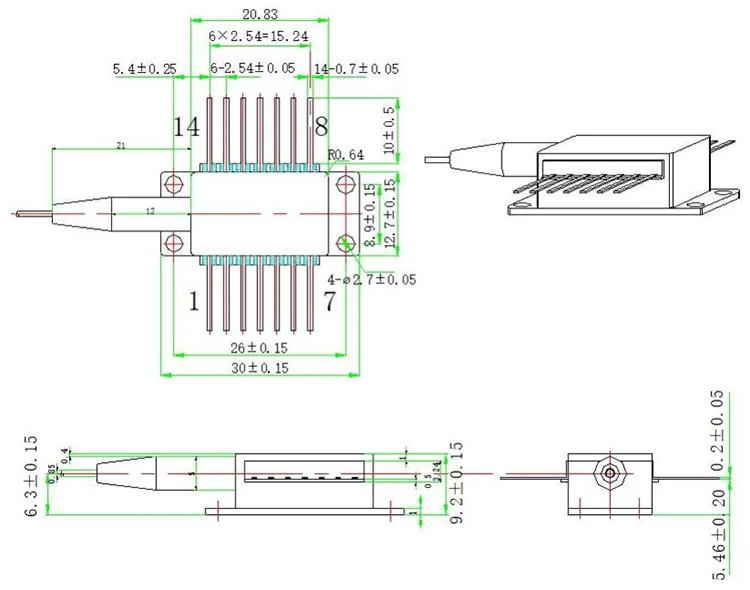

Dimenzije paketa

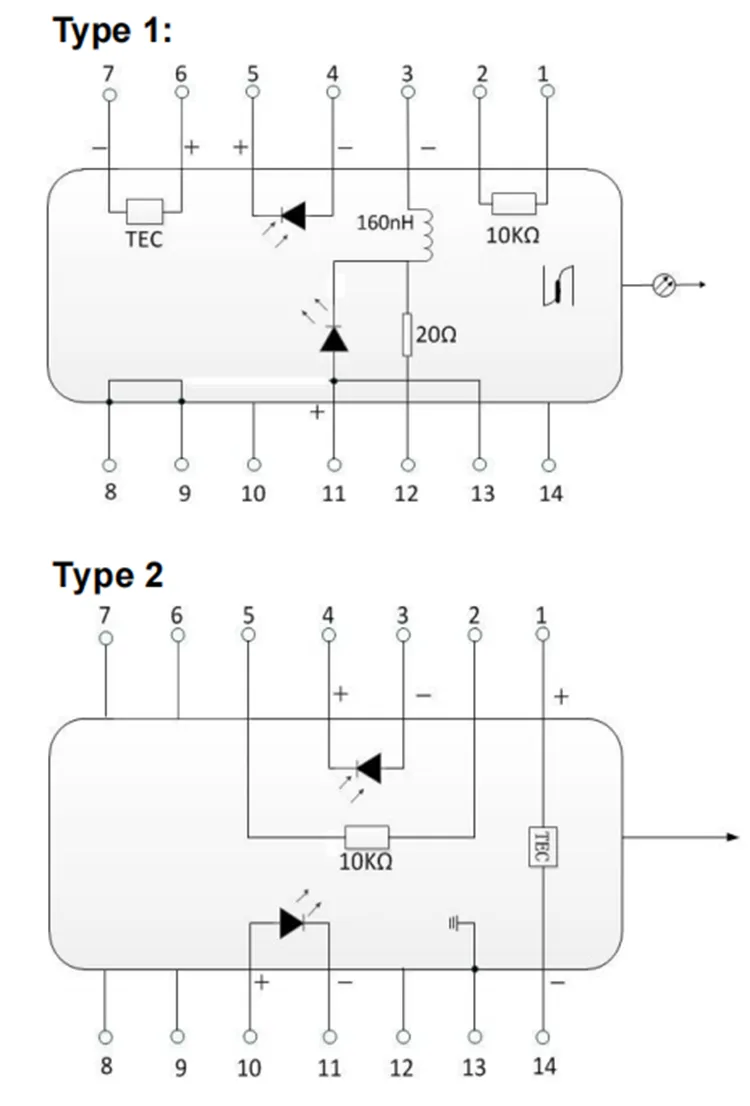

Definicija Pinout (Tip 1)

Definicija Pinout (Type2)

Zakaj izbrati Box Optronics?

● ✓ 10+ let profesionalnih izkušenj pri izdelavi laserskih diod

● ✓ Stroga kontrola kakovosti s 100-odstotnim testiranjem pred pošiljanjem

● ✓ Konkurenčne cene s stabilno zmožnostjo dostave v razsutem stanju

● ✓ Prilagodljive možnosti prilagajanja za valovno dolžino, moč, vlakna in paket

● ✓ 7 × 24 ur tehnična podpora in hiter odziv

● ✓ Vzorčno testiranje je na voljo za oceno

● ✓ ISO9001:2015 certificiran sistem vodenja kakovosti

● ✓ Globalno pošiljanje s hitro dostavo DHL, UPS, FedEx

Informacije o naročanju

Številka dela

BFLD - XXXX - XX - XX - X

Primer: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diode, PM fiber, FC/APC priključek, Type-2 pin-out

Razpoložljive možnosti prilagajanja

● Centralna valovna dolžina: 1270~1650nm (na voljo valovne dolžine po meri)

● Izhodna moč: 10mW, 20mW, ostalo

● Vrsta vlaken: enomodno vlakno, vlakno, ki ohranja polarizacijo

● Dolžina vlaken: 1 m, 1,5 m, 2 m (dolžine po meri)

● Vrsta konektorja: FC/APC, FC/UPC, SC/APC, LC/APC, golo vlakno

● Konfiguracija zatičev: tip 1, tip 2

Za zahteve po meri se obrnite na našo prodajno ekipo:

E-pošta: sales06@boxoptronics.com

Tel.: +86-13322933691

Spletna stran: www.boxphotonics.com

Podatkovni list in poročilo o preskusu

Vsaka enota je dobavljena z izčrpnim poročilom o preskusu, ki dokumentira izmerjene parametre delovanja. Preizkusni list vsebuje podrobne specifikacije, krivulje delovanja in opozorila.

● Posamezno poročilo o preskusu je priloženo vsaki enoti

● Priložene tipične spektralne krivulje in krivulje moči

Podatkovni list

Poročilo o preskusu za referenco

Pogoji ponudbe in plačila

Pogoji ponudbe

● EXW (Franko tovarna): priporočljivo, če imate račun DHL/UPS/FedEx. Pošiljamo z uporabo vašega računa; mi ne zaračunamo stroškov pošiljanja.

● DAP (dostavljeno na kraju samem): če nimate računa za dostavo, lahko uredimo pošiljanje s predplačanim prevozom.

● Drugi pogoji: kontaktirajte nas, da se pogovorimo.

Plačilni pogoji

● PayPal: hitro in varno plačilo vzorcev in majhnih naročil

● T/T (bančno nakazilo): standardni način plačila za običajna proizvodna naročila

● Alibaba Trade Assurance: varna zaščita naročil za spletne transakcije z garancijo kupca

● Prilagodljivi plačilni pogoji: po dogovoru za dolgoročne ali strateške partnerje

Čas izvedbe

● Standardna proizvodnja: ~10 delovnih dni

● Artikli na zalogi: 2-3 delovne dni za odpremo

● Konfiguracije po meri: 15-20 delovnih dni

● Količinska naročila: kontaktirajte za urnik proizvodnje

● Mednarodno pošiljanje: 3-5 delovnih dni (DHL/UPS/FedEx express)

● Hitra storitev: na voljo na zahtevo (morda boste morali plačati dodatno pristojbino)

Opombe o delovanju in rokovanje

ESD zaščita

Ta naprava je občutljiva na elektrostatiko. Med pakiranjem, transportom in uporabo je treba strogo upoštevati protistatične zaščitne ukrepe. Če tega ne storite, lahko pride do trajne poškodbe naprave.

● Pri rokovanju vedno nosite antistatični zapestni trak

● Delajte na pravilno ozemljeni antistatični preprogi

● Zagotovite, da je vsa oprema pravilno ozemljena

● Ne dotikajte se neposrednih zatičev in optičnega priključka

Premisleki glede napajanja

● Uporabite reguliran vir toka z nizko stopnjo šuma

● Izvedite ustrezno omejitev toka, da preprečite škodo

● Izogibajte se električnim udarom in napetostnim skokom

● Nikoli ne prekoračite največjega nazivnega toka

● Pred uporabo laserskega toka vedno vklopite TEC hlajenje

Ravnanje z vlakni

● Izogibajte se pretiranemu upogibanju vlakna

● Ne vlecite ali zvijajte fiber pigtaila

● Pred priključitvijo očistite optične konektorje

● Ko konektorja ne uporabljate, vedno uporabite protiprašne pokrovčke

● Pred uporabo preglejte končno stran vlaken glede poškodb

Toplotno upravljanje

● Napravo namestite na ustrezen hladilnik za optimalno delovanje

● Zagotovite dober toplotni stik med paketom in hladilnikom

● Za boljši prenos toplote uporabite material za toplotni vmesnik (termalna mast/podloga).

● Za zanesljivost naj deluje v določenem temperaturnem območju

● Pustite dovolj časa za ogrevanje za stabilizacijo valovne dolžine

Zagotavljanje kakovosti in poprodajne storitve

Garancijska doba

Box Optronics jamči, da ta izdelek nima napak v materialu in izdelavi 12 mesecev od datuma nakupa. Med garancijskim obdobjem bomo po lastni presoji brezplačno popravili ali zamenjali okvarjene izdelke.

Izjeme iz garancije

Naslednji pogoji niso zajeti v brezplačni garanciji:

● Poškodbe, ki jih povzročijo naravni dejavniki (strela, poplava itd.) ali vplivi okolja

● Okvare zaradi nepravilnega delovanja ali napačne uporabe s strani uporabnika

● Očitna fizična škoda, ki jo povzroči človeška napaka

● Poskusi nepooblaščenega razstavljanja, spreminjanja ali popravila

● Spremenjene ali nepopolne garancijske nalepke na ohišju

● Poškodbe ali izgube med transportom po odpremi

● Škoda, ki jo povzroči prekoračitev najvišjih vrednosti ali delovnih pogojev

Poprodajna podpora

● Hiter odzivni čas: v 24 urah ob delovnih dneh

● Oddaljeno odpravljanje težav in podpora za aplikacije

● Plačljiva vzdrževalna storitev je na voljo po garancijskem obdobju

● Storitve tehničnega svetovanja po meri
