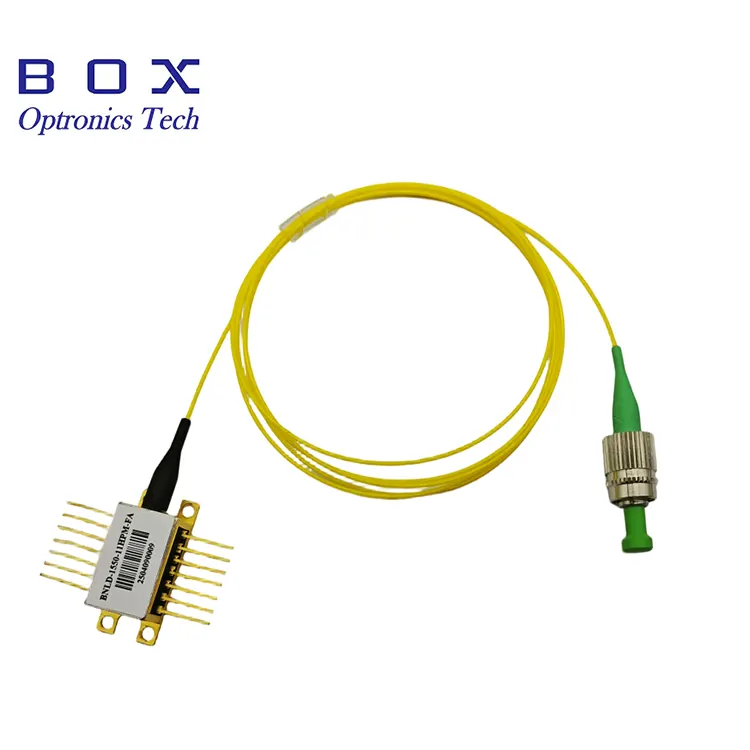

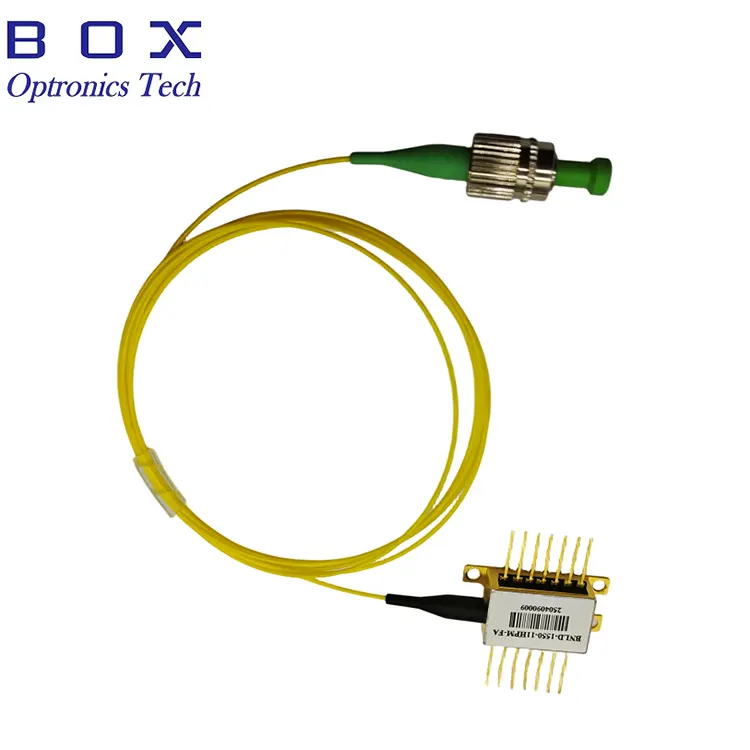

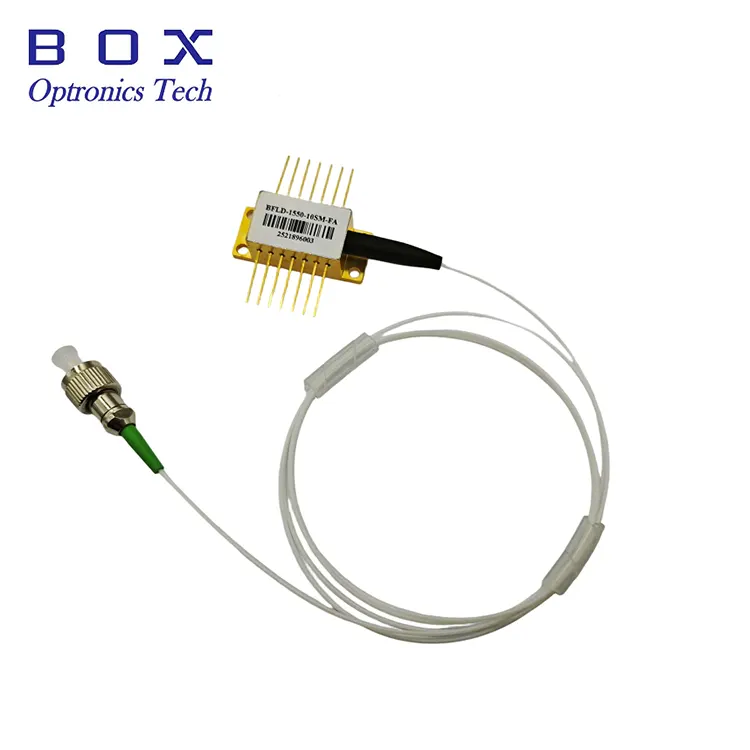

1530nm 40mW DFB vlakno sklopljeni laser

Pregled izdelka-1530nm 40mW DFB vlakno sklopljeni laser

1530nm 40mW DFB Fiber Coupled Laser (model BFLD-1530-40SM-FA) je visoko zmogljiva laserska dioda s porazdeljeno povratno informacijo, zasnovana za aplikacije, ki zahtevajo stabilen, enosmerni optični izhod visoke moči. Ta naprava zagotavlja najmanj 40 mW optične izhodne moči prek enomodnega vlakna s priključkom FC/APC in ima vgrajen optični izolator, ki preprečuje povratni odboj in zagotavlja stabilno delovanje.

Laser v ohišju s 14 nožicami z vgrajenim termoelektričnim hladilnikom (TEC) in termistorjem za natančno stabilizacijo valovne dolžine in moči ponuja odlično duševno razmerje stranskega načina (≥35 dB) in zanesljivo delovanje v celotnem območju delovne temperature. OC-48 združljiv pinout poenostavi integracijo v obstoječe zasnove sistema.

Ta laser je primeren za optične testne sisteme, optične sisteme z visoko močjo, aplikacije zaznavanja z optičnimi vlakni in instrumentacijo, ki zahteva stabilne, zmogljive laserske vire 1530 nm.

Ključne lastnosti-1530nm 40mW DFB vlakno sklopljeni laser

· Visoka optična izhodna moč: najmanj 40 mW, običajno 50 mW (izhod iz vlaken SM)

· Centralna valovna dolžina: 1530 nm (razpon: 1527–1533 nm)

· Visoko razmerje dušenja stranskega načina (SMSR): ≥35 dB

· Vgrajen optični izolator za zaščito pred odbojem

· Enomodalni optični konektor s priključkom FC/APC

· 14-polni metuljasti paket z integriranim TEC in termistorjem

· Združljivost pinout OC-48 za enostavno integracijo sistema

· Integrirana fotodioda monitorja za spremljanje moči

· Natančna valovna dolžina in stabilizacija moči prek nadzora TEC

· Tok nizkega praga: tipično 20 mA

· Hermetični metuljček za dolgotrajno zanesljivost

Tipične aplikacije-1530nm 40mW DFB vlakno sklopljeni laser

· Optični sistemi za testiranje in merjenje

· Aplikacije za zaznavanje z optičnimi vlakni in porazdeljeno zaznavanje

· Začetni laserji z optičnimi ojačevalci in izvori signalov

· Sistemi za multipleksiranje valovne dolžine (WDM).

· Testna oprema za optično komunikacijo

· Laboratorijska in raziskovalna oprema

· Karakterizacija in testiranje fotonske komponente

· Analiza in merjenje optičnega spektra

· Industrijski laserski sistemi in integracija OEM

Specifikacije izdelka-1530nm 40mW DFB vlakno sklopljeni laser

Absolutne največje ocene

Elektro-optične značilnosti (T = 25 °C, IF = IOP)

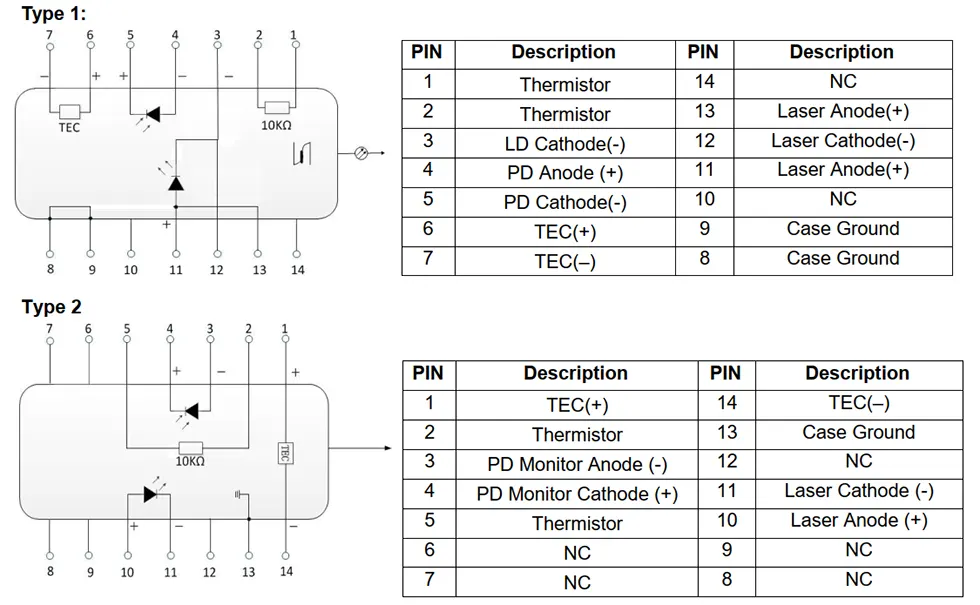

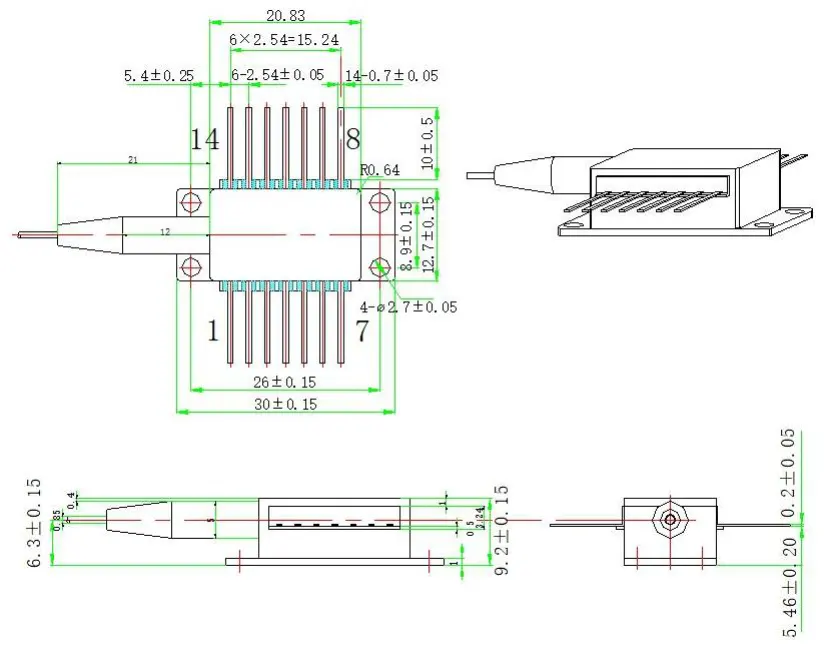

Paket in ločljivost nožice - 1530nm 40mW DFB vlakno sklopljeni laser

Podatki za naročanje-1530nm 40mW DFB vlakno sklopljeni laser

Razpoložljivi modeli

Opomba: valovne dolžine po meri znotraj pasu C, alternativne ravni moči, različne dolžine vlaken in možnosti priključkov so na voljo na zahtevo. Obrnite se na našo prodajno skupino za cene konfiguracije po meri in dobavni rok.

Zakaj izbrati laserje Box Optronics DFB?

· Preverjena tehnologija laserskega čipa DFB z doslednimi specifikacijami valovne dolžine in moči

· 100-odstotno funkcionalno testiranje in pregled pred odpremo

· Konkurenčne cene z neposredno dobavo iz tovarne

· Prilagodljive količine naročil – podpora za prototipe raziskav in razvoja ter serijsko proizvodnjo

· Možnosti prilagajanja za valovno dolžino, moč, dolžino vlaken, konektor in konfiguracijo zatičev

· Dolgoročna stabilnost dobave proizvodnih programov in sistemske integracije

· Hermetična metuljasta embalaža z integriranim TEC za zanesljivo delovanje

· Mednarodno pošiljanje prek DHL/UPS/FedEx s popolnim sledenjem

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je razlika med laserji DFB in FP?

O: Laserji DFB (distribuirana povratna informacija) vključujejo vgrajeno rešetkasto strukturo, ki omogoča delovanje v enem vzdolžnem načinu (SLM) z ozko širino črte in visokim razmerjem zatiranja stranskega načina (SMSR ≥35 dB za to napravo). Laserji FP (Fabry-Perot) običajno delujejo z več longitudinalnimi načini in imajo širši spektralni izhod.

Laserji DFB so prednostni za aplikacije, ki zahtevajo natančen nadzor valovne dolžine in visoko stabilnost, kot so sistemi WDM, zaznavanje vlaken in natančna instrumentacija, medtem ko se laserji FP običajno uporabljajo za cenovno občutljive aplikacije, kjer je strog nadzor valovne dolžine manj kritičen.

V: Zakaj je vgrajen izolator pomemben?

O: Povratni odboji od optičnih povezav, optičnih komponent ali koncev vlaken se lahko povežejo nazaj v lasersko diodo, kar povzroči nihanje izhodne moči, nestabilnost valovne dolžine in povečan šum. Vgrajeni optični izolator zmanjša optično povratno informacijo, kar pomaga vzdrževati stabilno izhodno moč, stabilnost valovne dolžine in nizko raven šuma.

V: Kakšna je vloga TEC in termistorja?

O: Termoelektrični hladilnik (TEC) in termistor skupaj vzdržujeta temperaturo laserskega čipa z natančnim nadzorom temperature paketa. Ker sta valovna dolžina in izhodna moč laserja odvisni od temperature, natančen nadzor temperature zagotavlja stabilno delovanje v različnih pogojih okolja. Termistor 10 kΩ (B-vrednost 3950 K) zagotavlja temperaturno povratno informacijo krmilniku TEC, ki prilagodi tok TEC za vzdrževanje nastavljene temperature. To je bistveno za aplikacije, ki zahtevajo dosledno valovno dolžino in moč.

V: Kaj pomeni združljivost z pinoutom OC-48?

A: pinout, združljiv z OC-48, se nanaša na dodelitev zatičev v obliki metulja, ki je običajno uporabljena v aplikacijah za optično komunikacijo OC-48 (2,5 Gbps SONET/SDH). Ta združljivost poenostavlja integracijo v sisteme, ki uporabljajo podobne električne in mehanske vmesnike. Za prilagoditev različnim zasnovam sistema sta na voljo dve možnosti razporeditve zatičev (tip 1 in tip 2).

V: Kakšna je najmanjša količina naročila (MOQ)?

O: MOQ je 1 kos. Podpiramo prilagodljive količine naročil. Standardne modele je mogoče dobaviti v majhnih količinah za raziskave in razvoj ter izdelavo prototipov, pa tudi v večjih količinah za proizvodnjo. Obrnite se na našo prodajno ekipo za točno ceno za zahtevano količino.

V: Ali lahko dobim valovno dolžino ali raven moči po meri?

O: Da, ponujamo možnosti prilagajanja, vključno z valovnimi dolžinami, združljivimi s CWDM, in drugimi prilagojenimi valovnimi dolžinami znotraj razpoložljivega obsega, alternativnimi nivoji izhodne moči, dolžinami vlaken po meri, različnimi vrstami priključkov (FC/APC, FC/UPC, LC itd.) in prilagojenimi konfiguracijami zatičev. Pišite nam s svojimi posebnimi zahtevami in naša inženirska ekipa bo pregledala izvedljivost in zagotovila ponudbo.

V: Kakšen pogonski tok je potreben za doseganje izhodne moči 40 mW?

O: Tipični delovni tok pri 25 °C je 200 mA, največ 300 mA. Tok praga je običajno 20 mA (najmanj 14 mA, največ 50 mA). Dejanski delovni tok se lahko razlikuje med posameznimi napravami in temperaturo. Za stabilno delovanje priporočamo uporabo gonilnika z lasersko diodo z ustrezno omejitvijo toka in funkcijo APC (Automatic Power Control).

V: Ali je paket z metulji hermetično zaprt?

O: Da, 14-pinski metuljček je hermetično zaprt in ščiti laserski čip, izolator in notranje komponente pred vlago, prahom in okoljskimi onesnaževalci. To zagotavlja zanesljivo dolgoročno delovanje in je pomembno za ohranjanje dosledne učinkovitosti v celotni življenjski dobi izdelka.

Podatkovni in preskusni list – 1530nm 40mW DFB vlakno sklopljeni laser

podatkovni list

testni list
