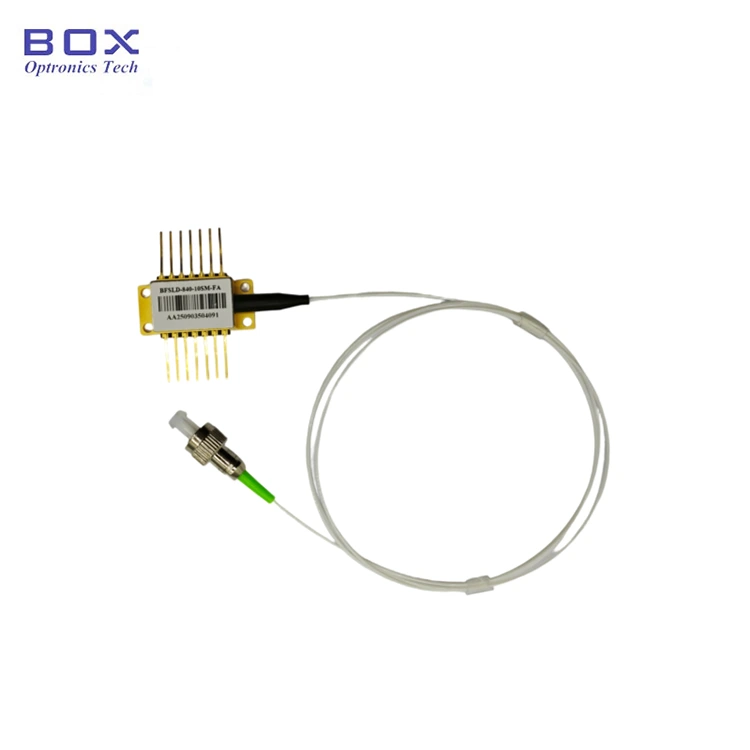

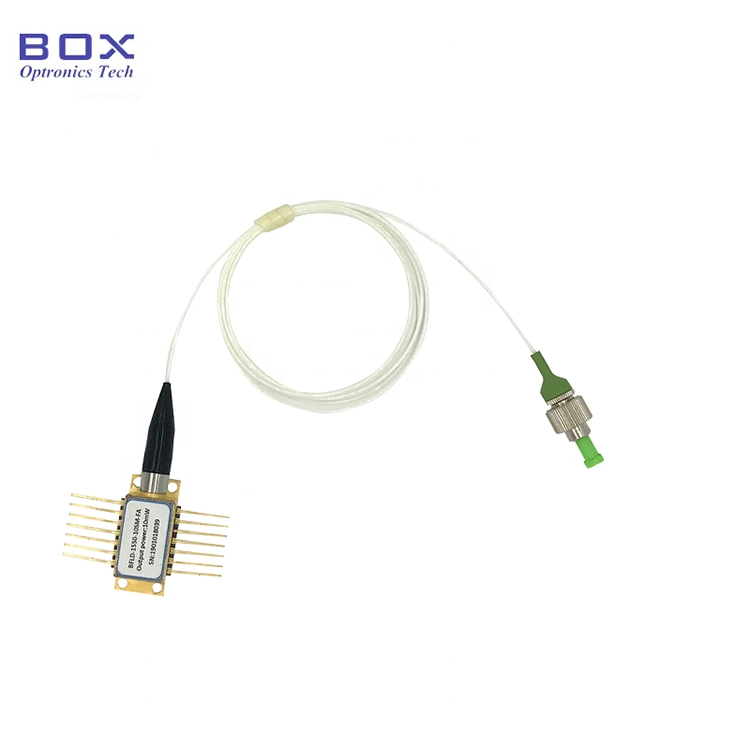

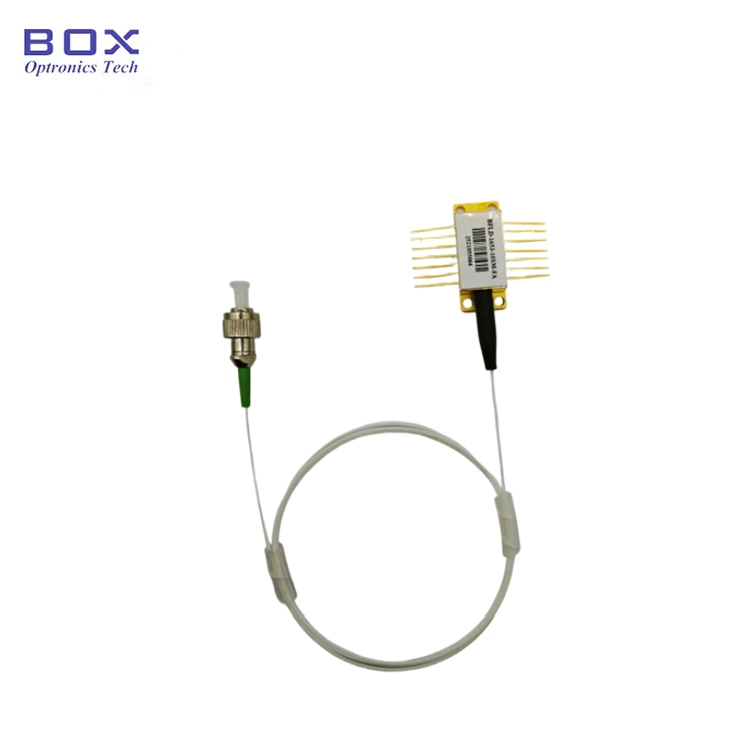

10mW C+L pas DWDM DFB laserska dioda

Box Optronics, profesionalni proizvajalec optoelektronskih komponent, zagotavlja lasersko diodo DWDM DFB z močjo 10 mW C+L Band, visoko natančen laser s porazdeljeno povratno zvezo, ki ima natančnost valovne dolžine ±0,2 nm za sisteme DWDM, zaznavanje optičnih vlaken in aplikacije preciznih laserskih virov. Z izbirnim ultra širokim razponom valovnih dolžin od 1527,22 nm (C63) do 1610,92 nm (L61) v C-pasu in L-pasu ta laser zagotavlja optično izhodno moč CW 10 mW. Vgrajen v industrijski standardni 14-pinski metuljasti paket z integriranim termoelektričnim hladilnikom (TEC), termistorjem, fotodiodo monitorja in vgrajenim optičnim izolatorjem.

Pošlji povpraševanje

Opis izdelka

Pregled izdelka-10mW C+L pas DWDM DFB laserska dioda

Box Optronics 10 mW C+L pas DWDM DFB laserska dioda je natančen laserski vir valovne dolžine z izbirnimi 1527,22~1610,92 nm valovnimi dolžinami C+L pasu z natančnostjo valovne dolžine ±0,2 nm in optično izhodno močjo 10 mW. Vgrajen TEC, termistor, fotodioda monitorja in optični izolator v standardnem ohišju s 14 nožicami v obliki metulja, ki zagotavlja stabilen nadzor valovne dolžine, tiho delovanje in enostavno integracijo sistema OEM. Zasnovan za komunikacijske sisteme DWDM, zaznavanje vlaken in natančne optične instrumente.

Ključne lastnosti-10mW C+L pas DWDM DFB laserska dioda

· Valovne dolžine pasu C+L izbirno: 1527,22 nm (C63) do 1610,92 nm (L61)

· Visoko razmerje zatiranja stranskega načina: najmanj ≥40 dB, tipično 50 dB (CW)

· Hrup nizke relativne intenzivnosti (RIN): ≤ -145dB/Hz (20-1000MHz)

· Vgrajen optični izolator: ≥30dB izolacija

· Integriran termoelektrični hladilnik (TEC) in 10kΩ termistor za stabilizacijo valovne dolžine

· Možnosti vlaken: SMF-28e enomodno ali PM1550 vlakno, ki ohranja polarizacijo

· Standardni konektor za vlakna FC/APC ali po meri

· Integrirana fotodioda monitorja za spremljanje izhodne moči

· Kvalificirano za zanesljivost Telcordia GR-468, skladno z RoHS

Tipične aplikacije-10mW C+L pas DWDM DFB laserska dioda

· Prenosni sistemi za multipleksiranje z gosto valovno dolžino (DWDM) prek C-pasu in L-pasu

· Oddajniški moduli DWDM in transponderske kartice za telekomunikacijska omrežja

· Sistemi zaznavanja z optičnimi vlakni za merjenje temperature, napetosti in vibracij

· Analiza optičnega spektra in referenčni viri valovnih dolžin

· Oprema za testiranje in karakterizacijo optičnih komponent

· Raziskave in razvoj v laboratorijih za fotoniko in optično komunikacijo

· Integracija proizvajalca originalne opreme v telekomunikacijsko opremo za prenos in testne instrumente

Specifikacije izdelka-10mW C+L pas DWDM DFB laserska dioda

Absolutne največje ocene

Parameter	Simbol	Pogoj	Min.	Tip.	Maks.	Enota
Temperatura shranjevanja	Ts	-	-40	-	85	°C
Temperatura delovnega ohišja	Vrh	-	-20	-	70	°C
Naprej Tok	ČE	CW	-	-	200	mA
Povratna napetost laserja	VLR	-	-	-	2	V
PD naprej tok	IFPD	-	-	-	5	mA
Povratna napetost PD	VRPD	-	-	-	10	V
TEC tok	ITEC	-	-	-1,5	+1,5	A
TEC napetost	VTEC	-	-	-3,5	+3,5	V

Optične lastnosti (T = 25 °C laserska temperatura)

Parameter	Simbol	Testni pogoj	Min.	Tip.	Maks.	Enota
Sredinska valovna dolžina	λc	TL=15~35°C, CW	Prikazano v izbranih kanalih			nm
Največja optična izhodna moč	PO	-	10	-	-	mW
Spektralna širina črte	LW	FWHM	-	3	5	MHz
Razmerje zatiranja stranskega načina	SMSR	CW	40	50	-	dB
Optična izolacija	-	-	30	-	-	dB
Hrup relativne intenzivnosti	RIN	20–1000MHz	-	-	-145	dB/Hz
Premik valovne dolžine (EOL)	Δλ	25-letna življenjska doba	-	-	±0,1	nm
Temperaturni koeficient valovne dolžine	Δλ/ΔT	TEC 15°C do 35°C	-	0.09	-	nm/°C
Koeficient toka valovne dolžine	Δλ/ΔI	-	-	0.01	-	nm/mA

Električne značilnosti (T = 25 °C laserska temperatura)

Parameter	Simbol	Testni pogoj	Min.	Tip.	Maks.	Enota
Mejni tok	Ith	-	-	10	35	mA
Učinkovitost naklona	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Delovni tok	Iop	PO=10mW, CW	-	100	150	mA
Nastavljena temperatura TEC	Ts	-	15	-	35	°C
Napredna napetost laserja	VF	PO=10mW, CW	-	1.2	3.0	V
Monitor PD Current	IMPD	PO=10mW, CW	10	-	2500	μA
Monitor Dark Current	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Tok termistorja	ITC	-	10	-	100	μA
Odpornost termistorja	RTH	TL=25°C	9.5	10	10.5	kΩ
Konstanta termistorja	B	-	3800	-	4100	K
TEC tok	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC napetost	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Zmogljivost TEC	ΔT	Tc=70°C	-	-	50	°C

Izbrani kanali: številka dela in seznam valovnih dolžin središča laserja, kot je spodaj

Kanal	Številka dela	Min. Valovna dolžina (nm)	Tip. Valovna dolžina (nm)	Maks. Valovna dolžina (nm)	Enota
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
V99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
V98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
V97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
V96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
V95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
V94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
V93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
V92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
V91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
V89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
V87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
V79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
V78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
V77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
V76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
V75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
V74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
V73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
V72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
V71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
V69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
V68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
V67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
V66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
V65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
V64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
V63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
V62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
V61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Paket in definicija pina

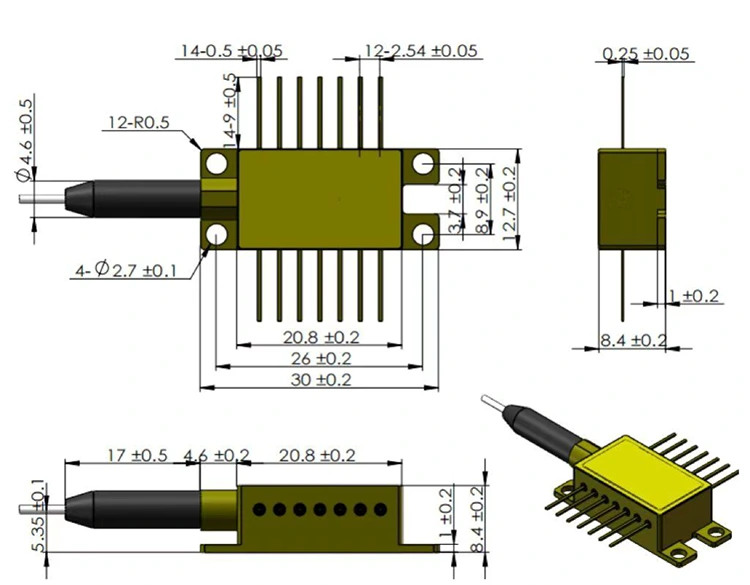

Vrsta paketa: 14-pin Hermetic Butterfly paket

Vgrajene komponente: optični izolator, termoelektrični hladilnik (TEC), termistor, fotodioda monitorja

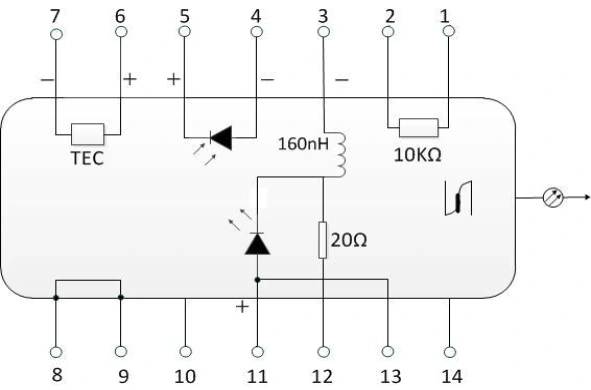

Tip 1 Pin-out

Pin	Opis	Pin	Opis
1	Termistor	14	NC (brez povezave)
2	Termistor	13	Laserska anoda (+)
3	Laser DC Bias (katoda) (-)	12	Laserska RF katoda (-)
4	Anoda monitorja PD (-)	11	Laserska anoda (+)
5	Katoda monitorja PD (+)	10	NC (brez povezave)
6	TEC (+)	9	Primer Ground
7	TEC (-)	8	Primer Ground

Tip 2 Pin-out

Pin	Opis	Pin	Opis
1	TEC (+)	14	TEC (-)
2	Termistor	13	Primer Ground
3	Anoda monitorja PD (-)	12	NC (brez povezave)
4	Katoda monitorja PD (+)	11	Laserska katoda (-)
5	Termistor	10	Laserska anoda (+)
6	NC (brez povezave)	9	NC (brez povezave)
7	NC (brez povezave)	8	NC (brez povezave)

Podatki za naročanje-10mW C+L pas DWDM DFB laserska dioda

Nomenklatura modela

BFLD - XXXX - XX - XX - XX (-X)

Primer: BFLD-C34-10SM-FA

Polje	Koda	Opis
Vrsta laserja	BFLD	Laserska dioda ButterflyDFB
Valovna dolžina	Cxx /Hxx/ Lxx/Qxx	C63-C01 ali H62-H01 ali L00-L61 ali Q00-Q61
Izhodna moč	10	10mW
Vrsta vlaken	SM / PM	SM = enomodni (SMF-28e); PM = ohranjanje polarizacije (PM1550)
Vrsta priključka	FA / SA	FA = FC/APC; SA = SC/APC; Na voljo tudi drugi priključki
Pinout	NIČ / 2	NULL = vrsta 1 (privzeto); 2 = črpalka tipa 2

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je razlika med konfiguracijama pinout tipa 1 in tipa 2?

O: Tip 1 sledi standardni konfiguraciji telekomunikacijskega metuljčka, ki se običajno uporablja za oddajnike DWDM in hitre optične komunikacijske aplikacije. Zagotavlja namenske povezave za lasersko pristranskost, RF modulacijo, TEC, termistor in signale fotodiode monitorja, da zagotovi združljivost s telekomunikacijskimi laserskimi gonilnimi vezji.

Tip 2 je optimiziran za aplikacije laserja s črpalko, s poenostavljenim električnim vmesnikom in drugačno ureditvijo TEC za delovanje črpalke z visoko močjo in toplotno upravljanje.

Obe konfiguraciji uporabljata isti mehanski paket s 14 nožicami v obliki metulja, vendar so njune električne dodelitve kontaktov različne. So mehansko združljivi, vendar zahtevajo različne postavitve PCB in zasnove gonilnikov.

V: Zakaj je vgrajen optični izolator pomemben za DWDM in aplikacije za zaznavanje?

O: V sistemih za prenos in zaznavanje vlaken DWDM se lahko optični odboji od konektorjev, vmesnikov vlaken in optičnih komponent vrnejo nazaj v lasersko votlino. Ta optična povratna informacija lahko povzroči nestabilnost načina, nihanje valovne dolžine, povečan šum in poslabšano delovanje sistema.

Vgrajeni optični izolator z izolacijo ≥30 dB zavira te povratne odboje, izboljšuje stabilnost valovne dolžine, zmanjšuje hrup, povzročen s povratnimi informacijami, in zagotavlja zanesljivo delovanje v aplikacijah, kot so koherentno zaznavanje, zaznavanje vlaken in tihi optični prenos.

V: Ali lahko dobim valovno dolžino po meri zunaj standardnega seznama pasov C+L?

O: Da. Podpiramo prilagojene valovne dolžine glede na posebne zahteve aplikacije. Za laserske izdelke DWDM so prilagojene valovne dolžine na voljo znotraj našega kvalificiranega obsega valovnih dolžin (na primer 1527–1611 nm, odvisno od razpoložljivosti čipov).

Za posebne aplikacije je mogoče upoštevati tudi druge pasove valovnih dolžin, vključno z O-pasom (1260–1360 nm) in S-pasom (1460–1530 nm).

Izvedljivost valovne dolžine po meri je odvisna od razpoložljivosti laserskega čipa, zasnove rešetke in urnika proizvodnje. Prosimo, kontaktirajte nas s ciljno valovno dolžino in podrobnostmi o aplikaciji za oceno.

Sorodni izdelki

· DWDM 14PIN Butterfly Analog Laser za CATV -ITU-T Grid CH18-64 1526,44~1563,05nm, visoko linearni prenos RF prek vlaken

· LAN-WDM 10mW vlakno sklopljeni laser - 1266,5~1345,5nm izbirno, zasnovan za 400G/800G optične sprejemnike

· CWDM 1270-1650nm DFB laserski vir - za optično komunikacijo in porazdeljeno zaznavanje optičnih vlaken

· 1550nm 1W vlakno sklopljeni laser - vir visoke moči za sejanje z vlaknenim laserjem, optično ojačanje in industrijsko fotoniko

· 1550nm DFB 100KHz BTF laser z ozko črtno širino – vir nizkega faznega šuma za koherentno komunikacijo, LiDAR in natančno zaznavanje

Podatkovni list-10mW C+L pas DWDM DFB laserska dioda

Podatkovni list

Dodajte to stran med zaznamke za lažjo prihodnjo uporabo.

Hot Tags: Kitajska 10mW C L pas DWDM DFB laserska dioda proizvajalec, dobavitelj, tovarna

Povezana kategorija

Pošlji povpraševanje

Kontaktne informacije



Naslov

Soba 901, stavba A, Rongchao New Era Plaza, št. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, Kitajska


Tel

+86-13322933691


E-naslov

sales06@boxoptronics.com

Iščete konkurenčne cene za množična naročila? Pošljite povpraševanje podjetju Box Optronics za visoko zmogljive laserje DFB, SLED in naprave s PM vlakni. Zagotovite si strokovno ceno v 24 urah.
