1064nm 30mW DFB metuljasta laserska dioda

Kazalo

1. Uvedba 1064nm 30mW DFB metuljasta laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

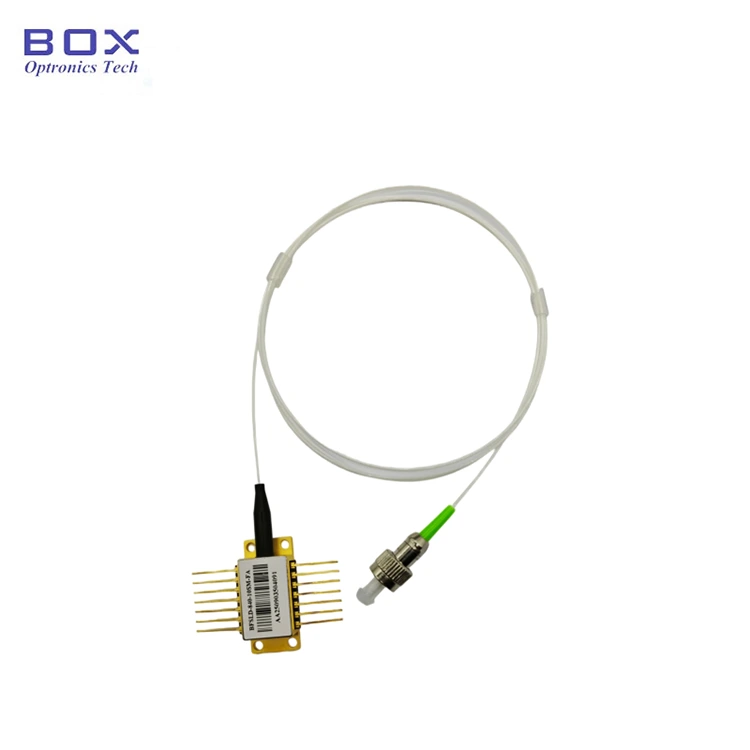

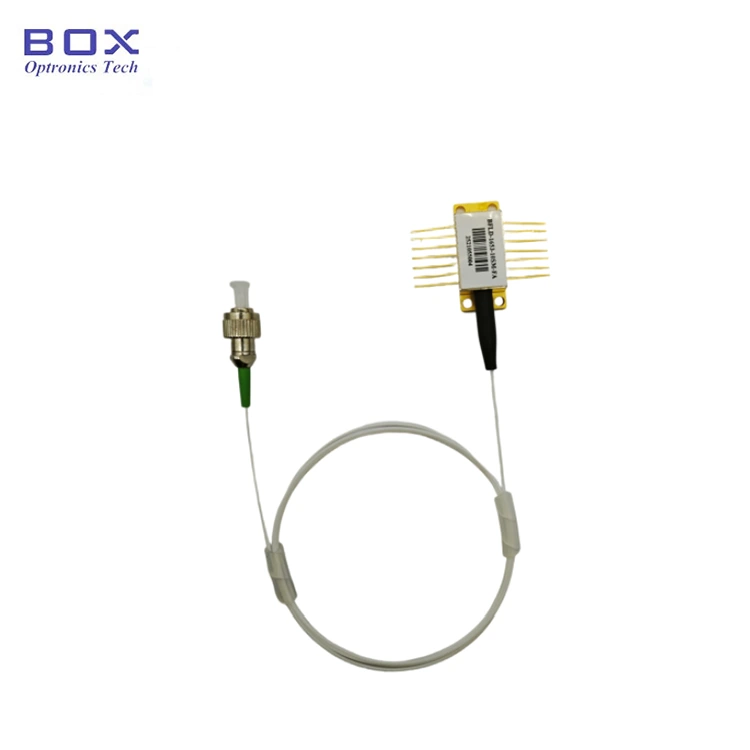

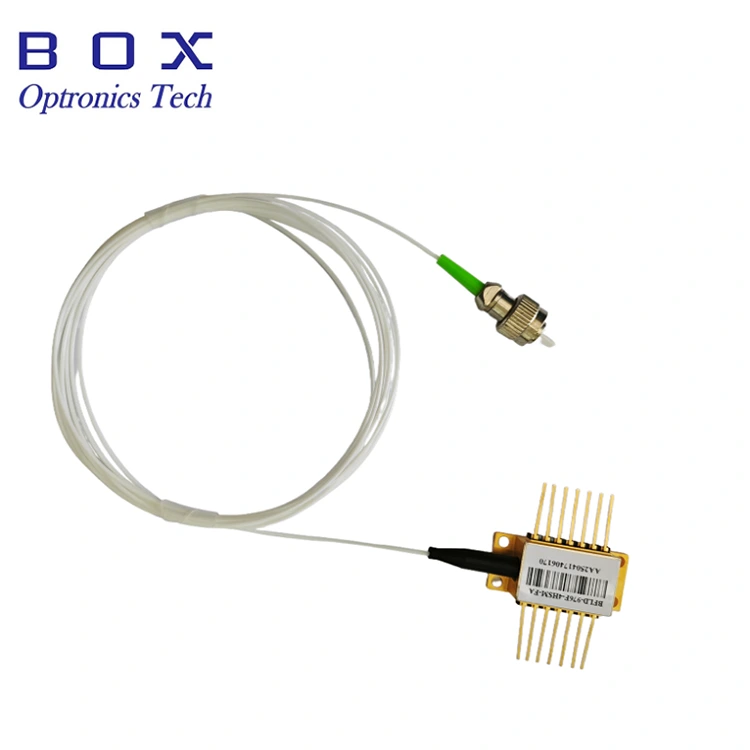

To je 1064nm DFB laserska dioda s 14-pinskim priključkom standardni paket metulj, centralna valovna dolžina 1064nm, toleranca valovne dolžine +/-1nm in tipična izhodna moč 30mW. Vgrajen TEC, termistor, izolator in monitor PD, z odlično stabilnostjo valovne dolžine za dolgoročno stabilno delovanje. Uporablja se predvsem v komunikacijah in zaznavanju z optičnimi vlakni. Žica strogo glede na definicijo čepa, pod nadzorom TEC in čezmerno upogibanje vlaken da se zagotovi učinkovitost in življenjska doba.

Izdelek Specifikacije

Lastnosti izdelka

● Multi-Quantum Well (MQW) laserji s porazdeljeno povratno zvezo (DFB);

● Povečanje izhodne moči do 30mW;

● vlakna SM ali PM;

● 14-polni BTF paket s termistorjem, TEC, izolator in Monitor PD.

Aplikacije izdelkov

● Optična vlakna komunikacije;

● Optični instrumenti;

● Senzor iz optičnih vlaken;

● Vir svetlobe.

Izdelek Podrobnosti

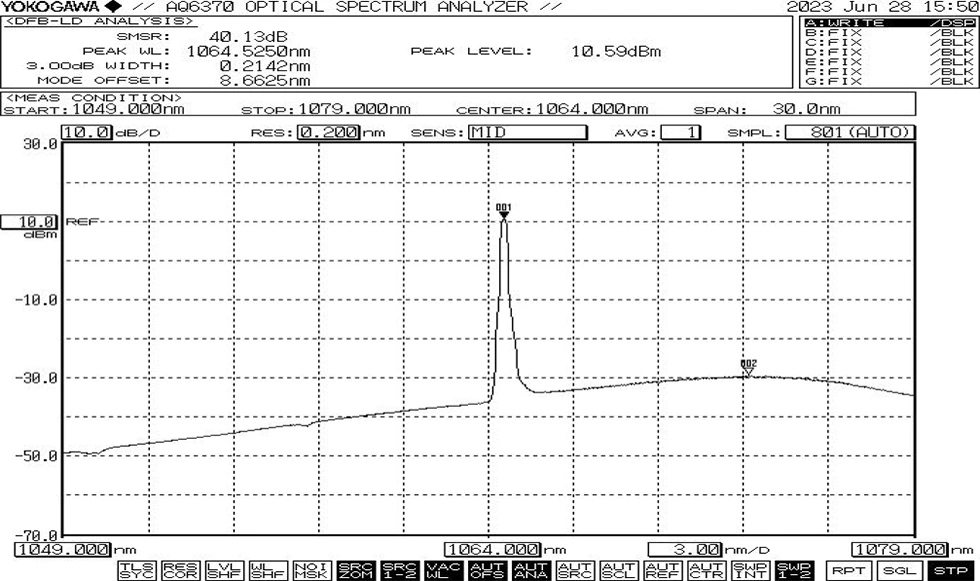

● Tipični spekter: 1064 nm, toleranca +/-1 WL

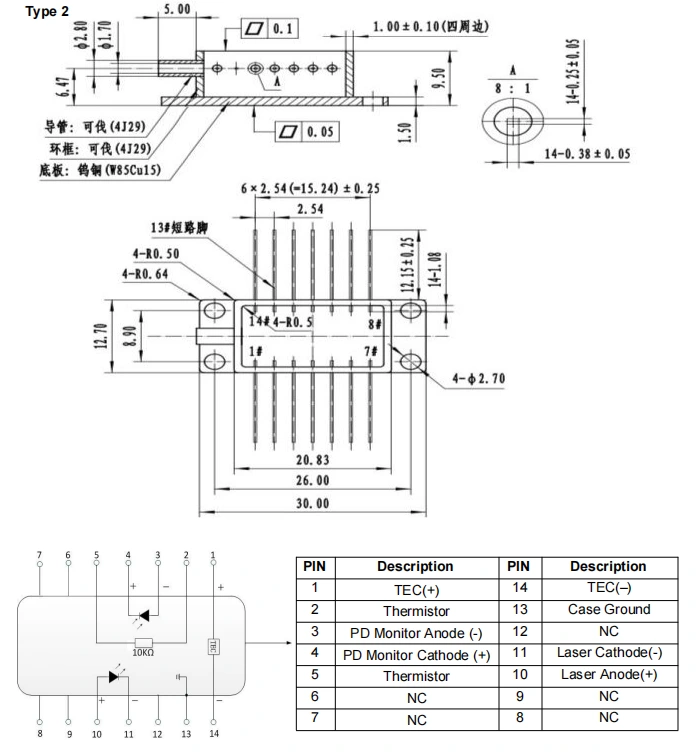

● Risba paketa in definicija PIN-OUT (enota: mm) - 1064nm 30mW DFB Laserska dioda Butterfly

● Standardni dodatki

*Samostojna naprava; brez vgrajenega gonilnika (zunanji gonilnik neobvezen).

Naročanje informacije

npr.: BFLD-1064-30SM-FA

(Informacije o naročilu: 1064nm 30mW DFB metuljasta laserska dioda, z vlaknom SM, FC/APC priključek, zatič črpalke).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Med postopkom vklopa nikoli ne uporabite visokega toka neposredno, kot s tem lahko poškodujete čip. Namesto tega vklopite napravo na trenutno raven blizu praga čipa in nato postopoma povečujte tok v majhnih količinah korakih, dokler ni dosežena želena raven.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
