1064nm Multimode Fiber High-Power Pump Source

Kazalo

1. Predstavitev 1064nm Multimode Fiber High-Power Pump Source

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Standardni dodatki

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

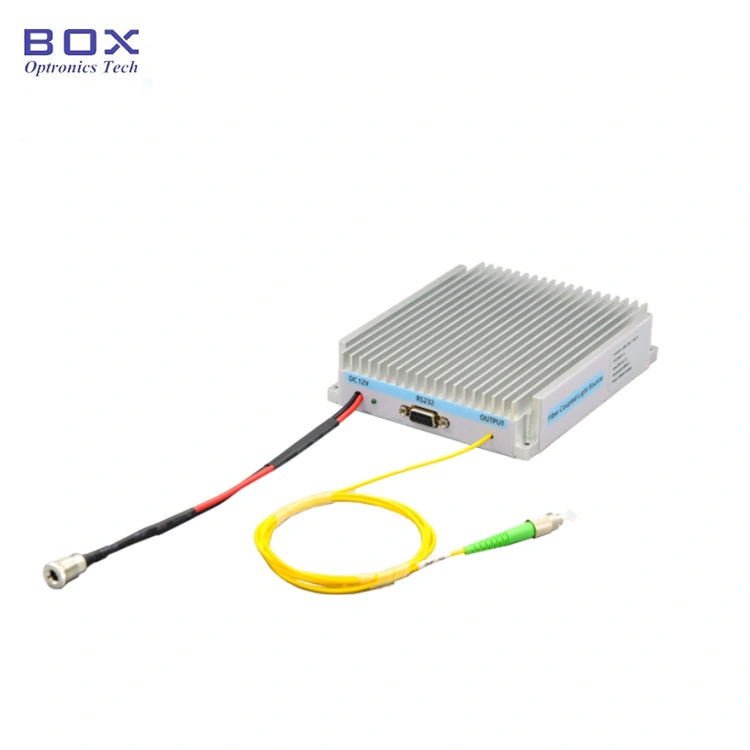

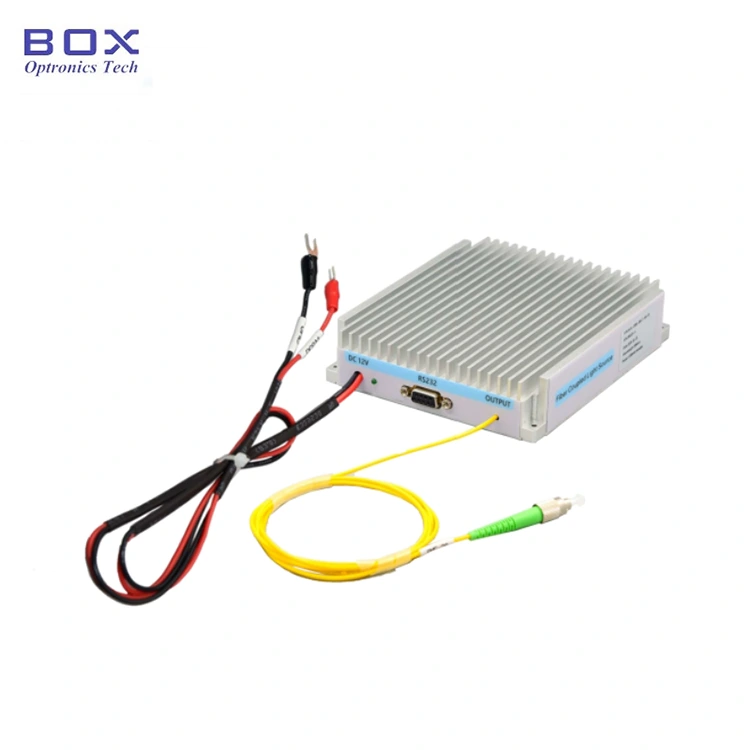

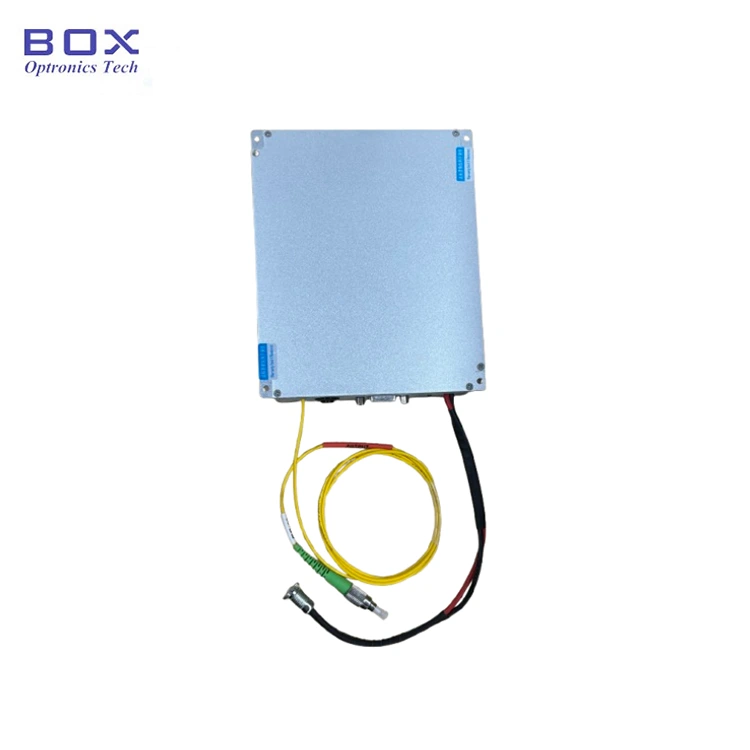

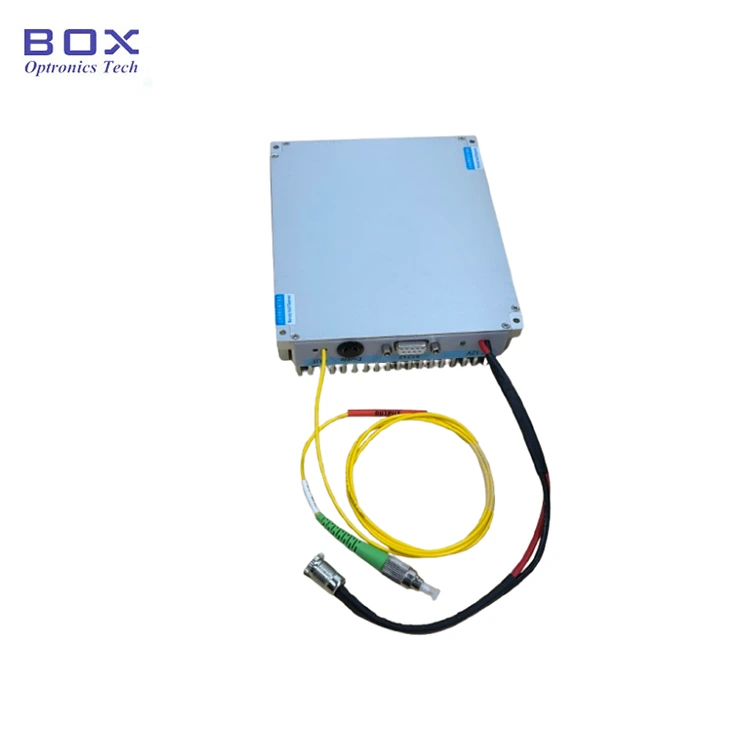

Predstavitev izdelka

Visokozmogljivi laserski vir 1064 nm temelji na a visoko zmogljiv polprevodniški laserski čip z izhodom, povezanim z vlakni 105/125 um, in pogonsko vezje s konstantnim tokom, zasnovano tako, da zagotavlja varno in stabilno delovanje delovanje laserja. primerno za uporabo pri laserskem črpanju z vlakni, biomedicina itd. Pri dolgotrajni uporabi je treba biti pozoren na odvajanje toplote laserskega vira.

Izdelek Specifikacije

Lastnosti izdelka

● Visoka stabilnost;

● visoko izhodna moč;

● Paket modulov z spremljanje komunikacije za enostavno integracijo;

● Priskrbite priključek FC/UPC ali SMA905.

Aplikacije izdelkov

● lasersko črpanje vlaken;

● Biomedicina;

● Laserska obdelava materiala.

Izdelek Podrobnosti

● Standardni dodatki

Delovanje Koraki

1. korak. Razpakiranje: Pred sestavljanjem preverite ali so vsi dodatki popolni, vključno z izvornim modulom črpalke, podatki USB kabel, napajalnik, poročilo o preskusu itd.

Korak 2. Napajanje: priključen na DC stikalno napajanje ali regulirano napajanje, ki ustreza njihovi moči zahteve glede dobave. Uporabljajte samo originalni ustrezni napajalnik (DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Priložen napajalnik v skladu z lokalnimi napetostnimi standardi.)

Korak 3. Povezovanje izhodnega vlakna: Odprite protiprašni pokrov na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja in škode.

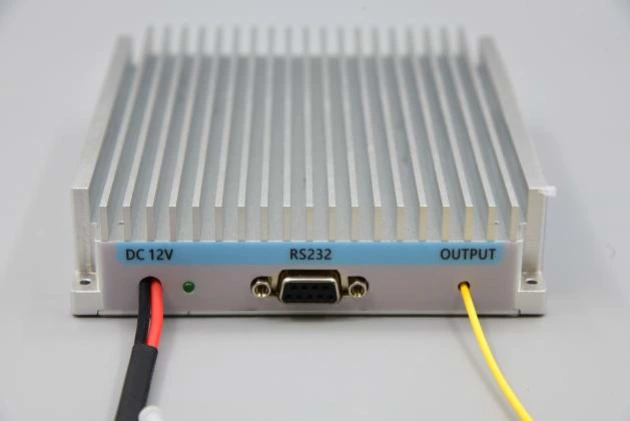

Setp4. Povežite se z gostiteljskim računalnikom: Uporabite podatkovni kabel USB-RS232 DB9 za povezavo 1064nm večmodnega vlakna visoke moči Pump Source in računalnik; računalnik mora najprej namestiti namensko gonilnik serijskih vrat za identifikacijo podatkovnega kabla serijskih vrat USB-RS232, drugače programske opreme gostiteljskega računalnika in modula svetlobnega vira ne more biti pravilno povezani in komunicirani. Vprašajte Box Optronics za gonilnik.

Korak 5. Programska oprema za krmiljenje: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik nadzorovati LD tok in LD temperaturo 1064nm večmodnega vlakna Vir močne črpalke. Izberite prava vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, pospešite pogon tok počasi ob začetnem delovanju. Ne uporabite polnega toka takoj.)

Korak 6. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optična povezava.

Naročanje informacije

npr.: BFL-1064-20M1 -FU-M

(Podatki o naročilu: 1064nm večmodni vir z visokozmogljivo črpalko, 20 W izhodna moč, z vlaknom 105/125um 0,22NA, priključkom FC/UPC, paketom modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 15 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

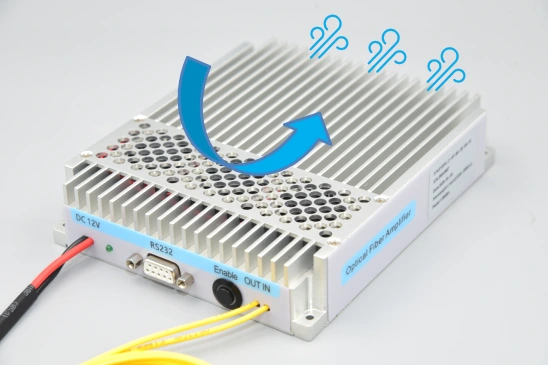

● Pri dolgotrajni uporabi bodite pozorni na toploto disipacijo laserskega vira. Laserski vir mora biti pritrjen na toploto umivalnik in hlajen z ventilatorjem.

● Pred uporabo laserskega vira z optičnim priključkom je potrebno da zagotovite, da je končna stran konektorja za optična vlakna čista, da se izognete pregorevanje vtiča iz optičnih vlaken, kar ni zajeto v brezplačni garanciji.

● Prepričajte se, da vsi v okolici nosijo ustrezno lasersko zaščitno opremo očala za zaščito pred sevanjem, ki ga ustvarja laser. Predpostavlja se da je operater seznanjen z nevarnostmi laserskega delovanja in laserske varnostne prakse.

● Ko je naprava v uporabi, lahko oddaja veliko vatov optične energije sevanje. To predstavlja nevarnost za varnost oči in potencialni vir toplote za vžig gorljivih snovi.

● Namestite ustrezno zaustavitev žarka za zajem optičnega sevanja iz konec vlaken. Zagotovite, da je izhod usmerjen na ustrezno zaustavitev žarka oz predvideni cilj.

● Tok, ki se uporablja za napravo, vedno povečajte od nič do želeno raven. Pri izklopu diode obrnite postopek.

● Delovanje pri močeh in temperaturah nad specifikacijo bo pospešijo staranje naprave in jo lahko uničijo.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
