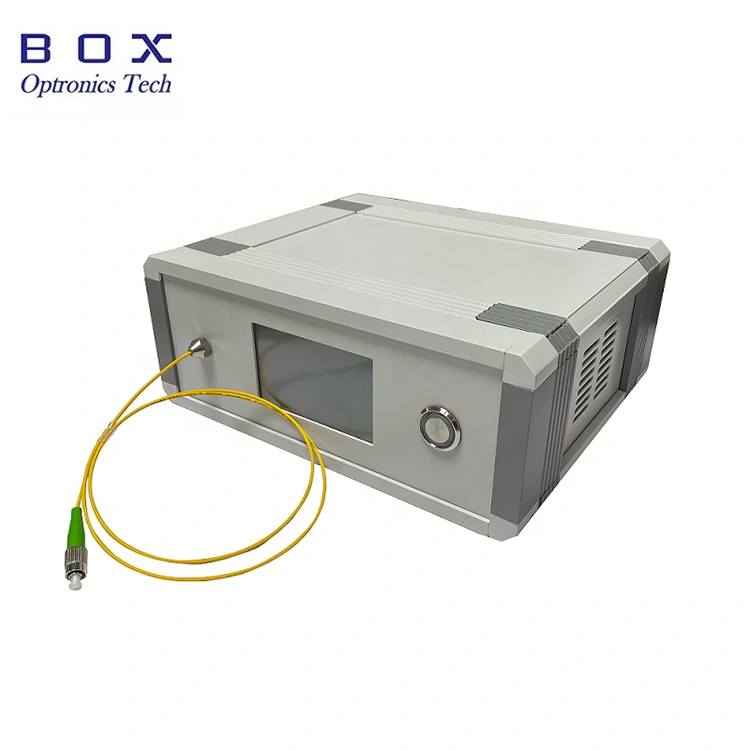

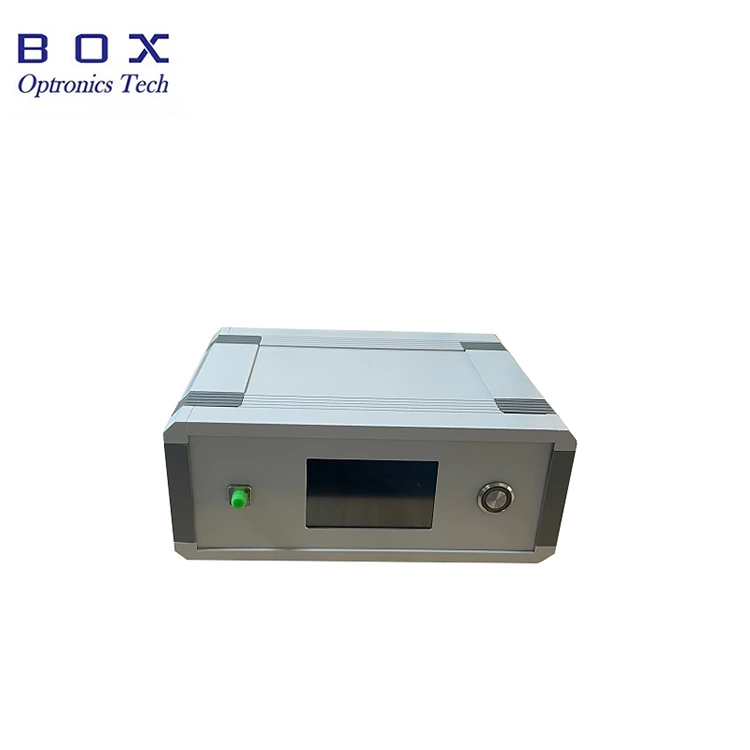

Visokozmogljivi svetlobni vir Box Optronics 1310nm 80mW SLD uporablja napredne polprevodniške laserske čipe in namenska integrirana vezja za zagotavljanje visoke moči, izjemne stabilnosti in nizke porabe energije. Ta svetlobni vir zagotavlja izhodno moč najmanj 80 mW (s tipično vrednostjo 100 mW), povezan prek enomodnega vlakna ali vlakna, ki ohranja polarizacijo. Opremljen je z vmesnikom na dotik, ki omogoča nastavitev toka in izhodne moči svetlobnega vira.
|
Parametri |
Enota |
Vrednost |
Opomba |
|
Delovna valovna dolžina |
nm |
1310 |
±20 |
|
Izhodna moč |
mW |
Min. 80, tip. 100 |
Prilagodljiv |
|
Optični izolator |
dB |
z |
|
|
Kratkoročna stabilnost |
dB |
≤±0,02/15 min |
|
|
Dolgoročna stabilnost |
dB |
≤±0,05/8 ur |
|
|
Optični priključek |
- |
FC/APC |
|
|
Vrsta vlaken |
- |
SMF-28e / PM vlakna |
|
|
Dimenzije |
mm |
195(Š)×220(G)×120(V) |
Namizna plošča |
|
125(Š)×150(G)×20(V) |
Modul |
||
|
Vhodna moč |
V |
AC 110~240V |
Namizna plošča |
|
DC 5V/4A |
Modul |
||
|
Komunikacijski vmesnik |
- |
DB9 ženski (RS232) |
|
|
Delovna temperatura |
℃ |
-5 ~ +55 |
|
|
Temperatura skladiščenja |
℃ |
-40 ~ +85 |
|
● Visoka moč: min.80mW, tip.100mW.
● Moč in spektralna stabilnost;
● LCD zaslon na dotik, enostaven za upravljanje;
● SMF-28e/ PM vlakna.
● Fiberoptično zaznavanje;
● Preizkušanje vnesene izgube pasivne komponente;
● Globoko medicinsko/biološko slikanje.

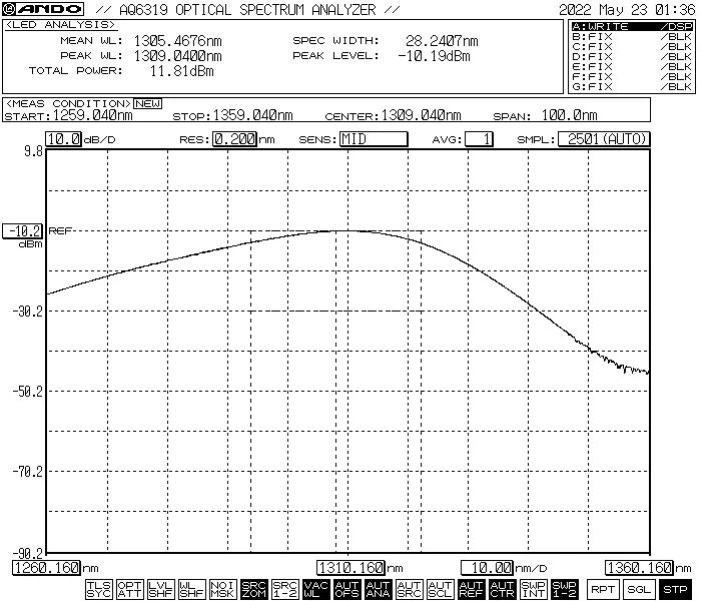

● Tipičen spekter

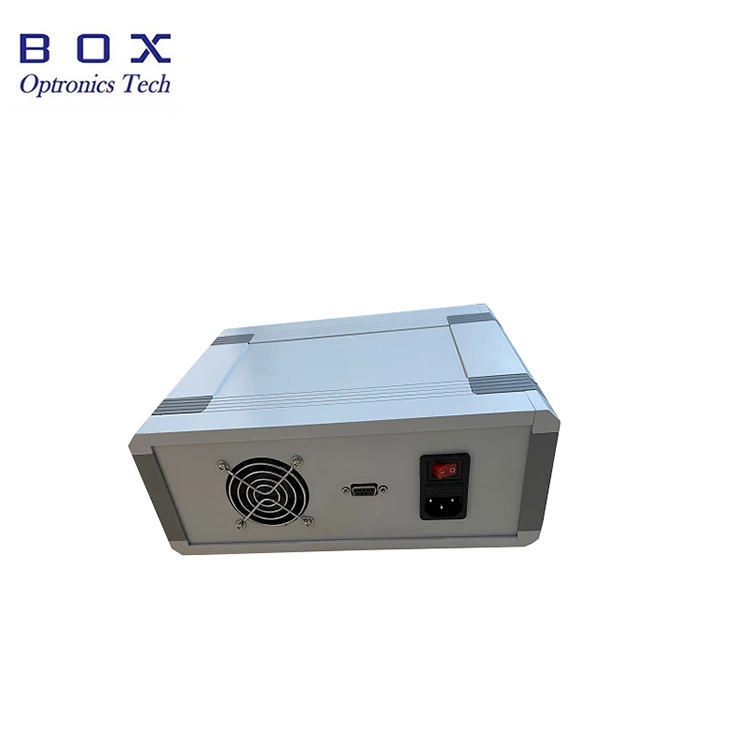

● Pogled od zadaj: z ventilatorskim hlajenjem, komunikacijskim vmesnikom, stikalom za vklop, priključkom za napajanje.

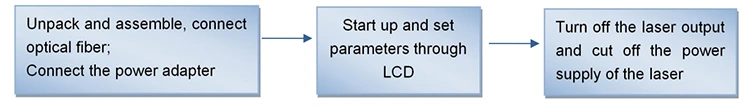

Korak 1. Odpiranje in sestavljanje:
Pred montažo preverite, ali so dodatki popolni.
2. korak. Priključite napajalnik:
Vstavite napajalni kabel v vtičnico za napajalni kabel na hrbtni plošči ohišja in priključite napajalnik.
3. korak. Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.
Setp4. Vklopite vir svetlobe:

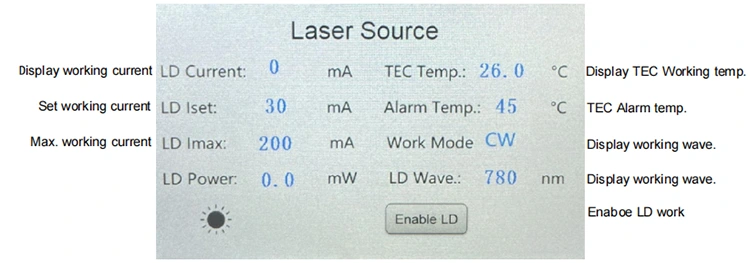

Vklopite stikalo za vklop na zadnji strani. Opomba: trenutno sta vrednosti delovnega toka in moči parametra, nastavljena med zadnjim izklopom. Če jih morate prilagoditi, se jih lahko dotaknete in jih spremenite prek LCD zaslona. Ko nastavite ustrezen delovni tok, aktivirajte laserski izhod prek stikala »Omogoči LD«.
5. korak. Izklop
Po uporabi izklopite »omogoči LD« na sprednji plošči, da izklopite laserski izhod in izklopite stikalo za vklop, odklopite napajalni kabel.
|
Ime |
Valovna dolžina |
Izhodna moč |
Vrsta vlaken |
Priključek |
Dimenzija |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD vir svetlobe |
1310:1310 nm |
80: 80 mW 1H: 100 mW |
SM: SM vlakna PM: PM vlakna |
FA:FC/APC SA:SC/APC drugo |
M: Modul B: Namizje |
npr.: BSLD-1310-1HSM-FA-B
(Podatki o naročilu: 1310 nm 100 mW visoko zmogljiv svetlobni vir SLD, z vlaknom SM, priključkom FC/APC, paketom Benchtop).
● Pogoji ponudbe
(1) EXW:
Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.
(2) DAP:
Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.
(3) Drugo
● Plačilni pogoji
Na voljo sta PayPal in T/T.
Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)
Mednarodna logistika lahko traja 3-5 delovnih dni.
● Pri zagonu najprej preverite, ali sta stikalo za vklop in gumb izklopljena, nato pa priključite napajalnik. Pri izklopu najprej potrdite onemogočanje stikala za izklop LD, nato izklopite stikalo z gumbom in nato odklopite napajanje. Med delovanjem opreme ne prekinite neposrednega napajanja.
● Pred priključitvijo priključka za optična vlakna ga obrišite s papirjem za ogledalo brez prahu in se prepričajte, da sodelujete z detektorjem čelnih strani optičnih vlaken, da ga opazujete. Po potrditvi čiščenja ga priključite skozi prirobnico; končna stran konektorja optičnih vlaken se lahko opeče, ko je laser priključen. Pri priključitvi prirobnice je treba zagotoviti, da ni svetlobnega delovanja. Ko ni v uporabi, pokrijte protiprašni pokrov priključka za optična vlakna.
● Da preprečite opekline končne strani konektorja za optična vlakna s prahom, konektorja za optična vlakna na sprednji plošči ne vklapljajte in izklapljajte pogosto.
● Pazite na odpornost proti vlagi in ga postavite na suho mesto.
● Garancijska doba:
Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.
● Izjeme iz brezplačne garancije:
Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:
(1) Izdelek je poškodovan ali poškodovan zaradi naravnih dejavnikov ali vplivov okolja (električni udar, prah);
(2) izdelek je poškodovan zaradi uporabnikovega nestandardnega delovanja;
(3) Izdelek ima očitno poškodbo, ki jo je povzročil človek;
(4) je izdelek razstavljen, spremenjen ali popravljen brez dovoljenja podjetja;
(5) nalepka garancijske nalepke ohišja svetlobnega vira je spremenjena ali nepopolna;
(6) Izdelek je med transportom poškodovan ali izgubljen.
