840nm 10mW 40nm SLD širokopasovni svetlobni vir

Kazalo

1. Predstavitev 840nm 10mW 40nm SLD širokopasovnega svetlobnega vira

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačila

10. Čas izvedbe

11. Opombe o delovanju in vzdrževanju

12. Zagotavljanje kakovosti in poprodajne storitve

Predstavitev izdelka-840nm 10mW 40nm SLD širokopasovni svetlobni vir

To je 840nm 10mW 40nm SLD širokopasovni svetlobni vir, ki uporablja tehnologijo superluminiscenčnih diod, z izhodno močjo večjo od 10mW, pasovno širino -3dB nad 40nm, ravnim spektrom, nizkim valovanjem in odlično dolgoročno stabilnostjo.

Podpira namizne in modularne konfiguracije z zaslonom na dotik s komunikacijskim vmesnikom RS-485 in programsko opremo za spremljanje za sistemsko integracijo. Primerno za zaznavanje vlaken in medicinsko slikanje. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu.

Specifikacije izdelka-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Lastnosti izdelka-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Nizko spektralno valovanje; l

Ravni spekter;

DB9 Female (RS485) komunikacije za enostavno integracijo;

Prilagojena izhodna moč in vrsta vlaken.

Aplikacije izdelka-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Zaznavanje optičnih vlaken;

Medicinsko slikanje;

Optična koherentna tomografija (OCT).

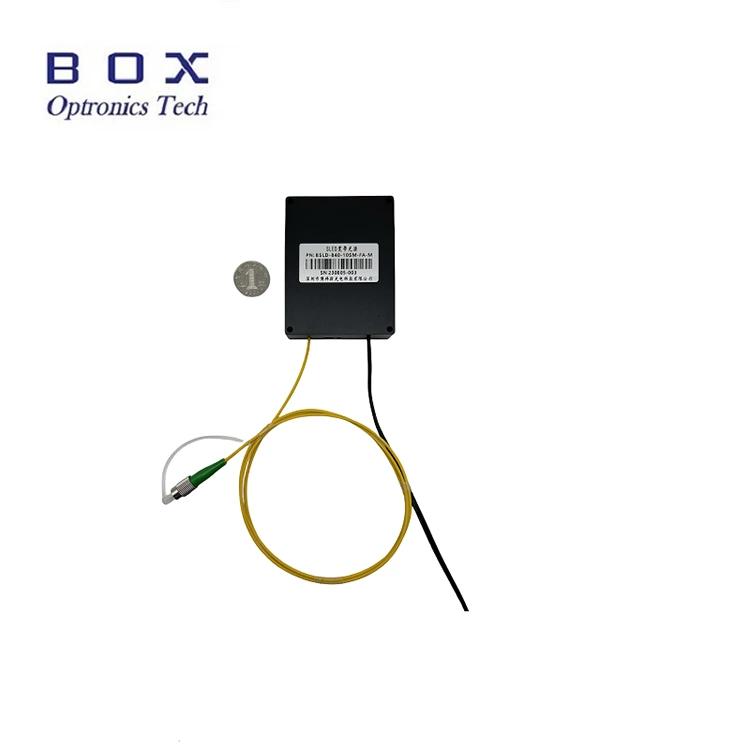

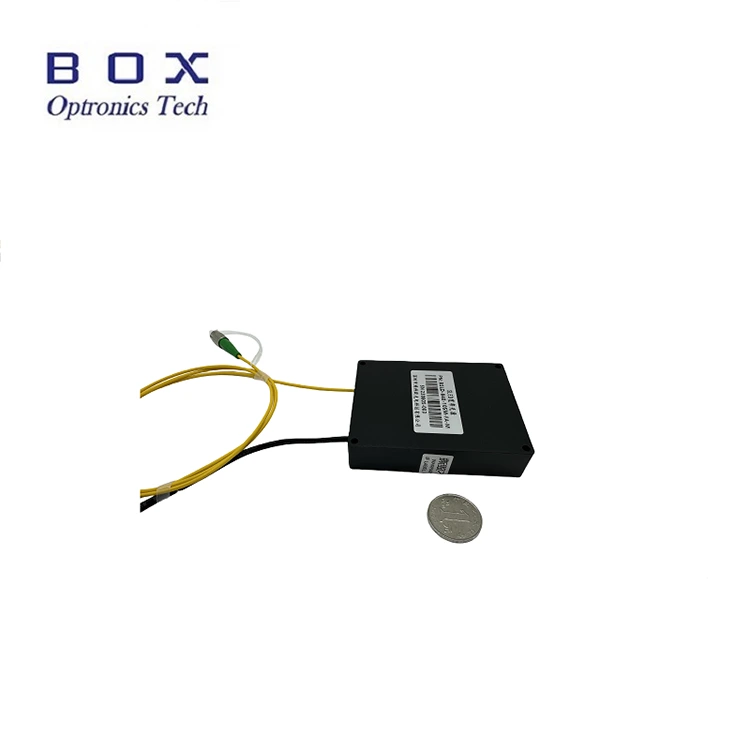

Podrobnosti o izdelku-840nm 10mW 40nm SLD širokopasovni svetlobni vir

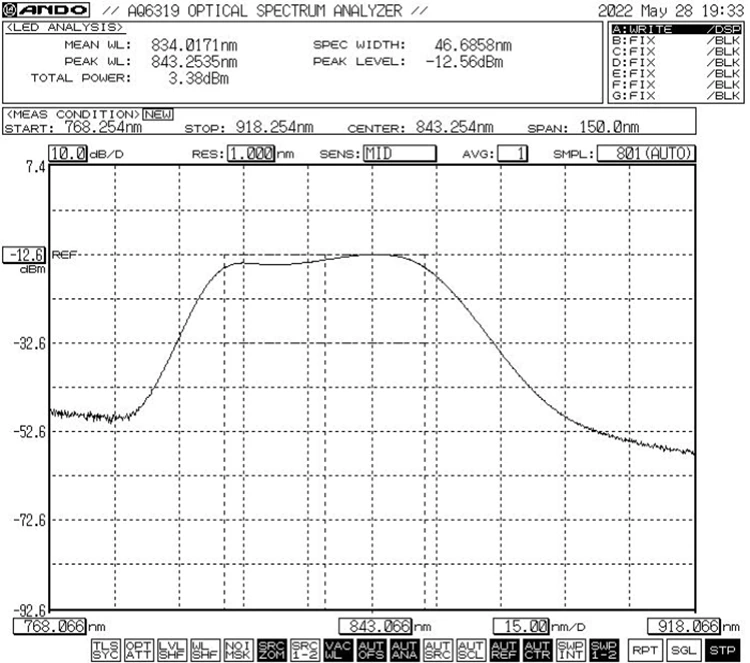

Tipičen spekter: -3dB Pasovna širina Min.40nm /Tip.45nm

Dimenzija (mm)

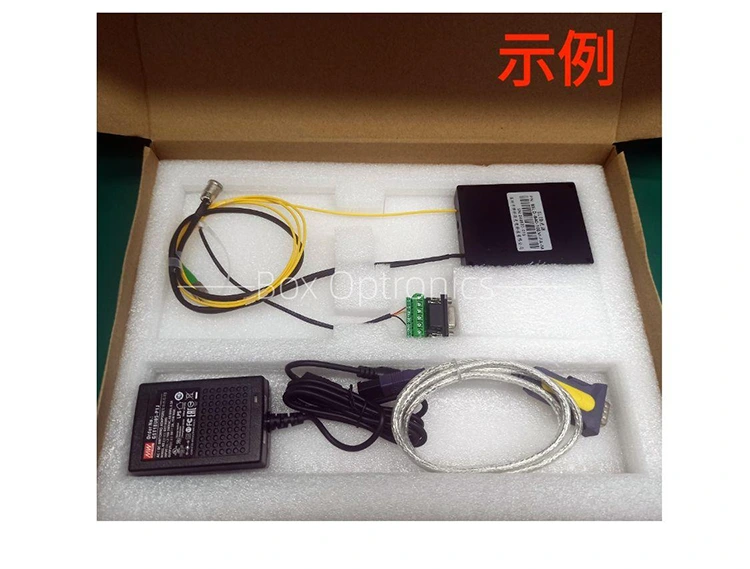

Standardni dodatki

Koraki delovanja-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Korak 1. Razpakiranje: Pred sestavljanjem preverite, ali so vsi dodatki popolni, vključno z modulom svetlobnega vira SLED, podatkovnim kablom USB, kablom zelenih vrat, napajalnikom, poročilom o preskusu itd.

2. korak. Napajanje: Povezano z enosmernim stikalnim napajalnikom ali reguliranim napajalnikom, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)

3. korak. Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.

Setp4. Povežite se z gostiteljskim računalnikom: uporabite kabel zelenih vrat in podatkovni kabel USB-RS485 DB9 za povezavo 840nm 10mW 40nm SLD širokopasovnega svetlobnega vira in računalnika; računalnik mora najprej namestiti namenski gonilnik serijskih vrat, da identificira podatkovni kabel serijskih vrat USB-RS485, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

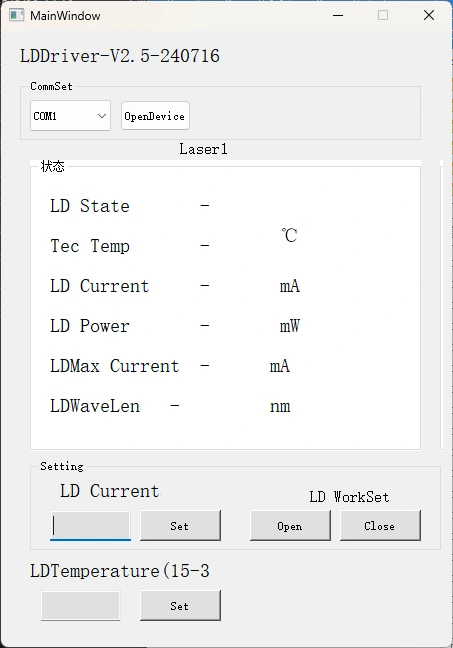

5. korak. Nadzorna programska oprema: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor LD toka in LD temperature 840nm 10mW 40nm SLD širokopasovnega svetlobnega vira. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečajte pogonski tok. Ne uporabite polnega toka takoj.)

6. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Informacije za naročanje-840nm 10mW 40nm SLD širokopasovni svetlobni vir

npr.: BSLD-840-104SM-FA-M

(Podatki o naročilu: širokopasovni svetlobni vir SLD 840 nm 10 mW 40 nm, z vlaknom SM Hi780, priključkom FC/APC, paketom modulov, napajalnikom 5 VDC).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni in preskusni list-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Podatkovni list

Testni list

Pogoji ponudbe in plačila-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

(3) Drugo

Plačilni pogoji

Na voljo sta PayPal in T/T.

Pretočni čas-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Izdelava: 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika: 3-5 delovnih dni.

Opombe o delovanju in vzdrževanje-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Ni priporočljivo pogosto vstavljati ali odstranjevati konektorjev za optična vlakna na izhodnih koncih, da preprečite kontaminacijo s prahom - kar lahko povzroči povečano izgubo pri vstavljanju - ali opekline končnih ploskev konektorjev za vlakna.

Očistite konektorje vlaken z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končnih ploskev vlaken. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Konektorji za optična vlakna morajo biti pokriti s protiprašnimi pokrovi.

Če je treba izhodno vlakno povezati z drugim vlaknom, priporočamo uporabo fuzijskega spajalnika.

Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; hraniti na suhem mestu.

Zagotavljanje kakovosti in poprodajne storitve-840nm 10mW 40nm SLD širokopasovni svetlobni vir

Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske oznake na ohišju.

(6) Poškodbe ali izgube med prevozom.
