840nm 10mW 35nm BW SLD dioda

Kazalo

1. Predstavitev 840nm 10mW 35nm BW SLD diode

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Primer pakiranja

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in poprodajne storitve

Predstavitev izdelka

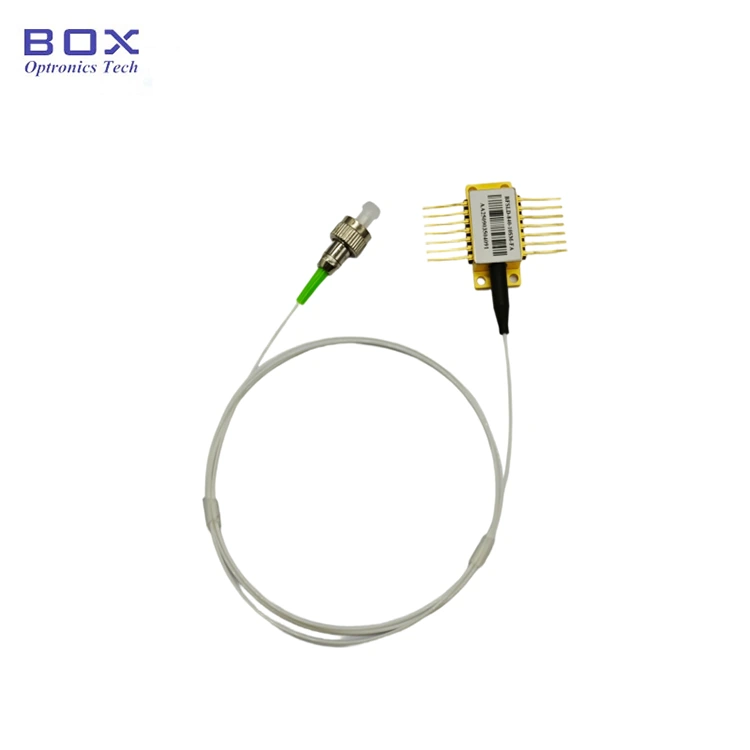

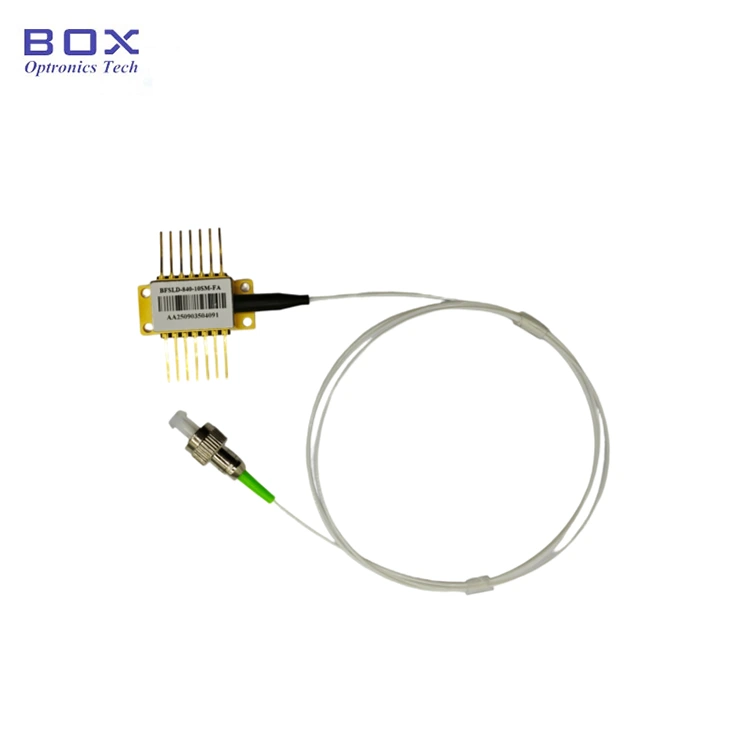

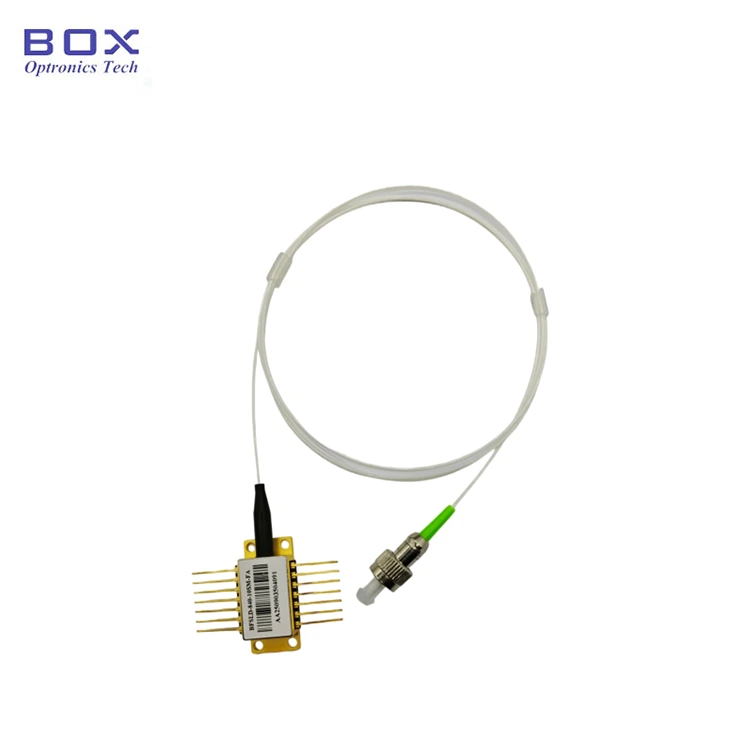

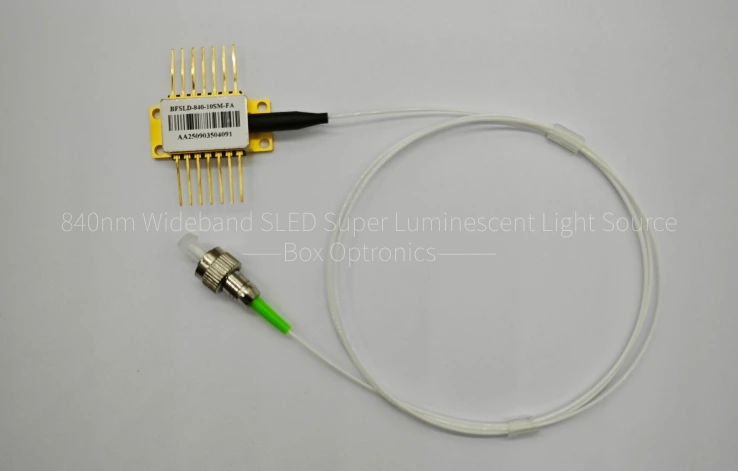

To je 840nm širokopasovna SLED super luminiscenčna dioda s 14-pinskim metuljastim paketom. Odlikuje ga do 10 mW izhodne moči, več kot 35 nm pasovne širine 3 dB ter integrira TEC in termistor za stabilen in gladek spekter. Primerno za optično koherentno tomografijo (OCT). Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme presegati 10 sekund.

Specifikacije izdelka

Lastnosti izdelka

● pletenica iz vlaken SM ali PM;

● Visoka izhodna moč do 10mW;

● 14-polni BTF paket s TEC.

Aplikacije izdelkov

● Žiroskopi z optičnimi vlakni;

● Laboratorijski širokopasovni viri svetlobe in optični test;

● Optična koherentna tomografija (OCT) in oprema za medicinsko slikanje.

Podrobnosti izdelka

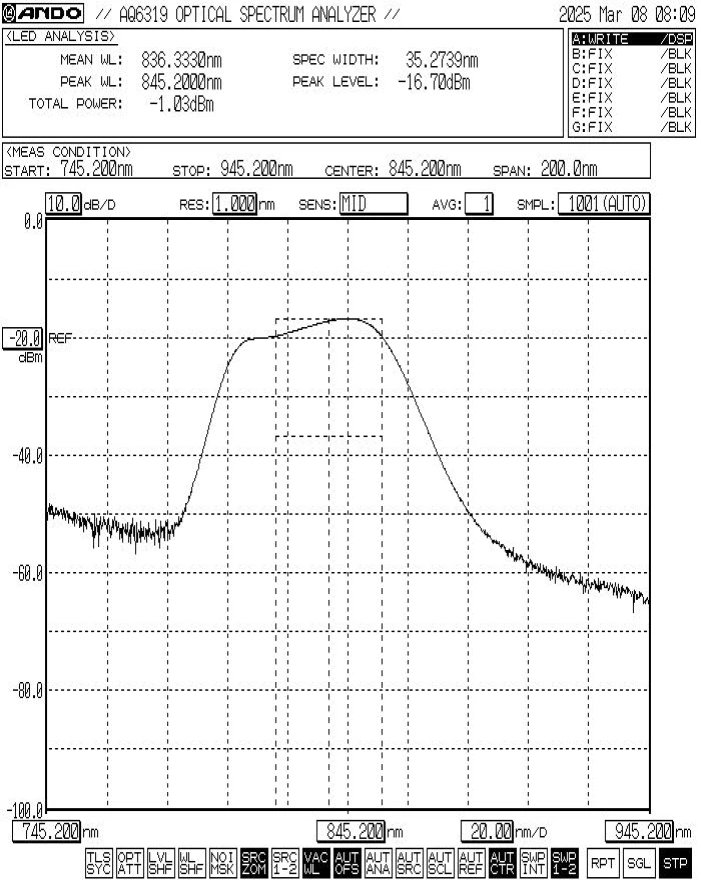

● Tipični spekter: -3dB Pasovna širina Min.30nm / Tip.35nm

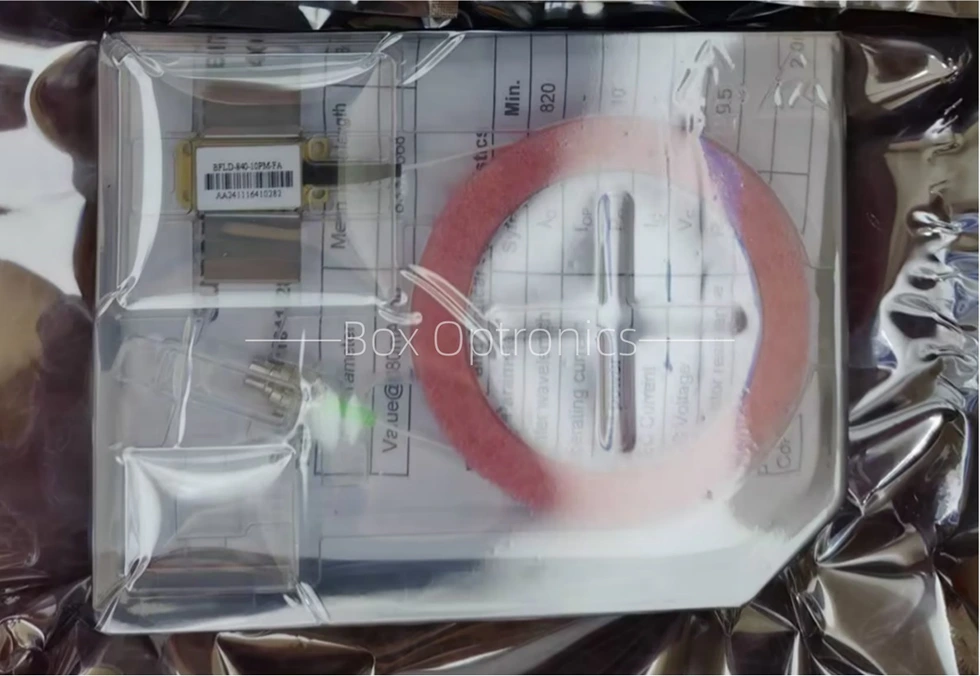

● Primer pakiranja

Samostojna naprava; brez vgrajenega gonilnika (zunanji gonilnik neobvezen).

Informacije o naročanju

npr.: BFSLD-840-103SM-FA

(Informacije o naročilu: 840nm 10mW 35nm BW SLD dioda, metuljasti paket, tipična pasovna širina -3dB 35nnm, z vlaknom SM, priključkom FC/APC).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačila

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato je med pakiranjem, transportom in uporabo potrebno strogo upoštevanje protistatičnih zaščitnih ukrepov. Poleg tega je treba sprejeti previdnostne ukrepe za preprečitev prenapetosti električnega toka, saj lahko v nasprotnem primeru pride do trajne poškodbe naprave (npr. zagotoviti ustrezno ozemljitev opreme in nošenje antistatičnega zapestnega traku).

● Preverite stabilnost delovnega tokokroga izdelka, da preprečite poškodbe zaradi impulznih tokov.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko vstavljate ali odstranjujete napravo iz vtičnice, ne pritiskajte ali vlecite za tulec na zadnji strani ohišja naprave. Pri napravah, ki so opremljene s priključki, zagotovite, da sta naprava in optični priključek med namestitvijo ali odstranitvijo istočasno dvignjena.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme preseči 10 sekund. Posebno pozornost je treba nameniti naslednjemu: med postopkom spajkanja mora biti naprava brez napajanja, spajkalnik pa mora biti pravilno ozemljen.

● Pri uporabi naprave se strogo držite razponov delovne napetosti in toka, navedenih v podatkovnem listu. Ključne parametre – vključno z Ith (pražni tok), Iop max (največji obratovalni tok), Vop max (največjo delovno napetost) in λc (centralno valovno dolžino) – je treba posebej navesti v poročilu o preskusu, ki je priloženo ob odpremi. Opomba: delovanje, ki presega absolutno najvišjo vrednost, lahko povzroči trajno poškodbo naprave.

Zagotavljanje kakovosti in poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem roku:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
