1060nm 1064nm SLD svetlobni vir

Kazalo

1. Predstavitev svetlobnega vira SLD 1060nm 1064nm

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Standardni dodatki

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačila

10. Čas izvedbe

11. Opombe o delovanju in vzdrževanju

12. Zagotavljanje kakovosti in poprodajne storitve

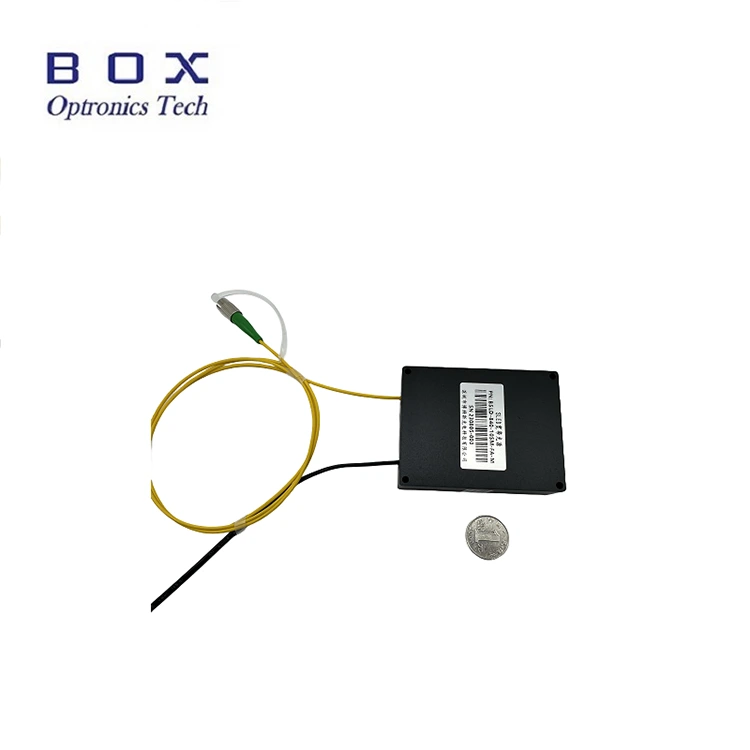

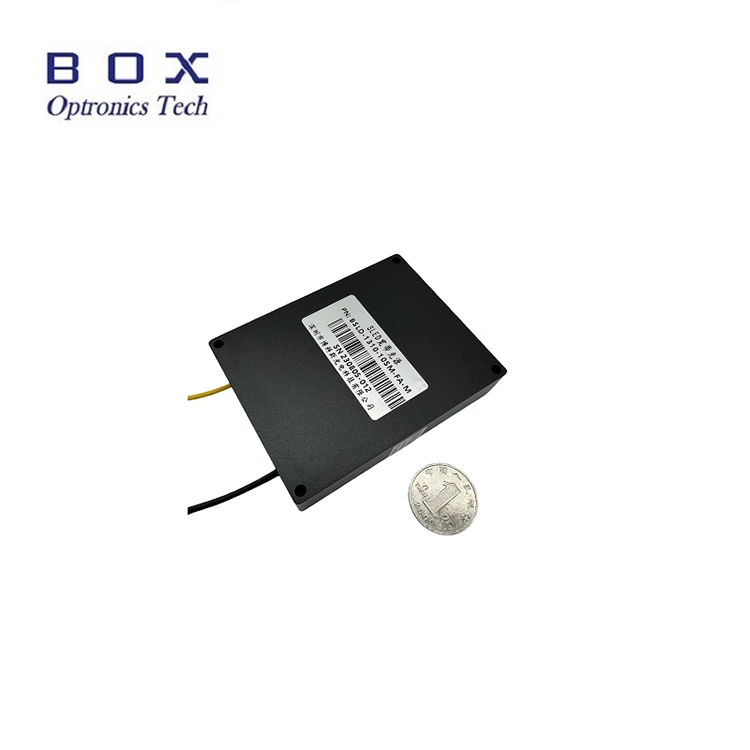

Predstavitev izdelka

To je 1060nm 1064nm SLD svetlobni vir, ki uporablja tehnologijo superluminiscenčnih diod, z izhodno močjo 5mW in 15mW po izbiri, pasovno širino -3dB nad 15nm, ravnim spektrom, nizkim valovanjem in odlično dolgoročno stabilnostjo. Podpira namizne in modularne konfiguracije s komunikacijskim vmesnikom RS485 in programsko opremo za spremljanje za sistemsko integracijo. Primerno za zaznavanje vlaken in medicinsko slikanje. Uporabljajte z nazivno napetostjo, nadzorujte temperaturo in vlažnost, zagotovite dobro odvajanje toplote, izogibajte se izhodni preobremenitvi in ​​kontaminaciji.

Specifikacije izdelka

Lastnosti izdelka

● Nizko spektralno valovanje;

● Ravni spekter;

● DB9 Female (RS485) komunikacije za enostavno integracijo.

Aplikacije izdelkov

● Zaznavanje optičnih vlaken;

● Medicinsko slikanje;

● Giroskop z optičnimi vlakni (FOG).

Podrobnosti izdelka

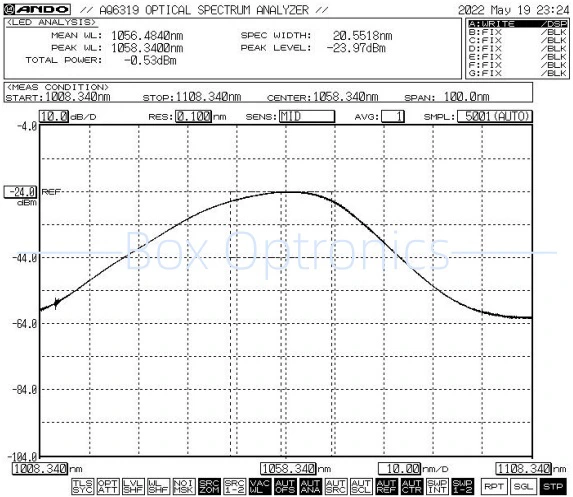

● Tipični spekter: -3dB Pasovna širina Min.15nm / tip.20nm

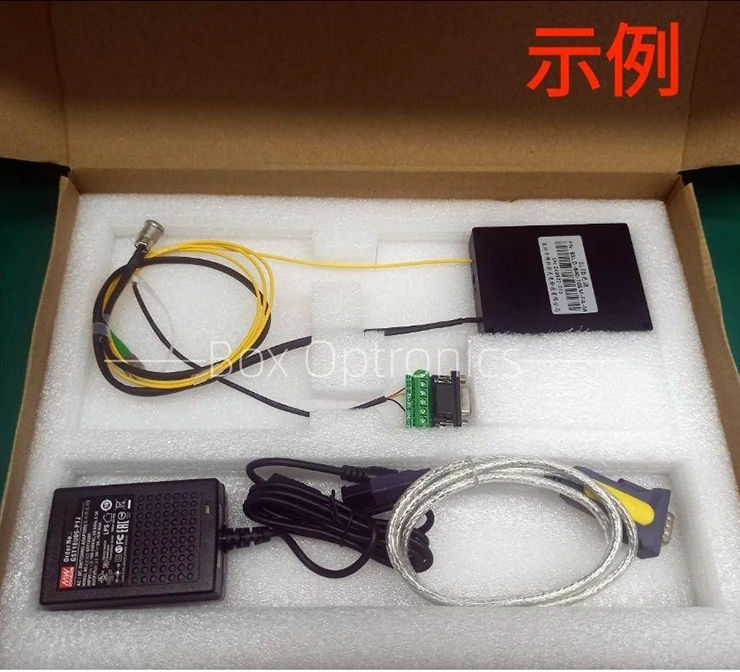

● Standardni dodatki

Koraki delovanja

Korak 1.Razpakiranje: Pred sestavljanjem preverite, ali so vsi dodatki popolni, vključno z modulom svetlobnega vira SLED, podatkovnim kablom USB, kablom zelenih vrat, napajalnikom, poročilom o preskusu itd.

2. korak.Napajanje: priključen na enosmerni stikalni napajalnik ali reguliran napajalnik, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)

3. korak.Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.

Setp4.Povežite se z gostiteljskim računalnikom: uporabite kabel Green Port in podatkovni kabel USB-RS485 DB9 za povezavo 1060nm 1064nm SLD svetlobnega vira in računalnika; računalnik mora najprej namestiti namenski gonilnik serijskih vrat, da identificira podatkovni kabel serijskih vrat USB-RS485, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

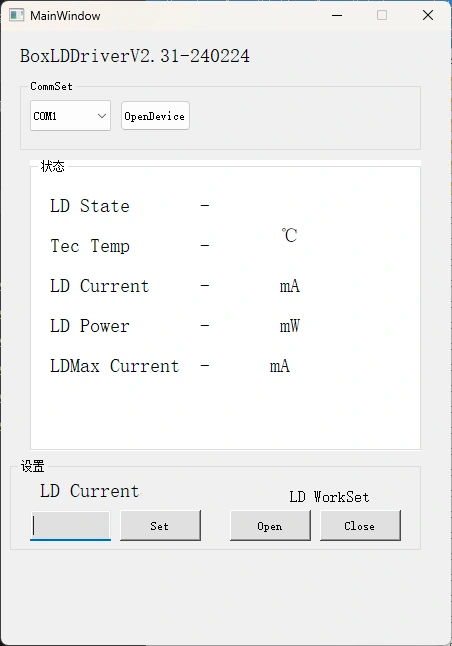

5. korak.Programska oprema za nadzor: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor toka LD in temperature LD svetlobnega vira 1060 nm 1064 nm SLD. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečujte pogonski tok. Ne vključite takoj polnega toka.)

6. korak.Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Informacije o naročanju

npr.: BSLD-1060-5SM-FA-M

(Informacije o naročilu: 1060 nm 1064 nm SLD svetlobni vir, 5 mW izhodna moč, z vlaknom SM Hi1060, priključkom FC/APC, paket modulov).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačila

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in vzdrževanju

● Ni priporočljivo pogosto vstavljati ali odstranjevati konektorjev za optična vlakna tako na vhodnem kot na izhodnem koncu, da preprečite kontaminacijo s prahom—kar lahko vodi do povečane izgube pri vstavljanju—ali opekline končnih ploskev konektorja.

● Očistite optične konektorje z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končnih ploskev. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Konektorji za optična vlakna morajo biti pokriti s protiprašnimi pokrovi.

● Če je treba izhodno vlakno povezati z drugim vlaknom, priporočamo uporabo fuzijskega spajalnika.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; hranite na suhem mestu.

Zagotavljanje kakovosti in poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem roku:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
