1060nm 5mW SLED laserska dioda

Kazalo

1. Predstavitev 1060nm 5mW SLED laserske diode

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Primer pakiranja

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in poprodajne storitve

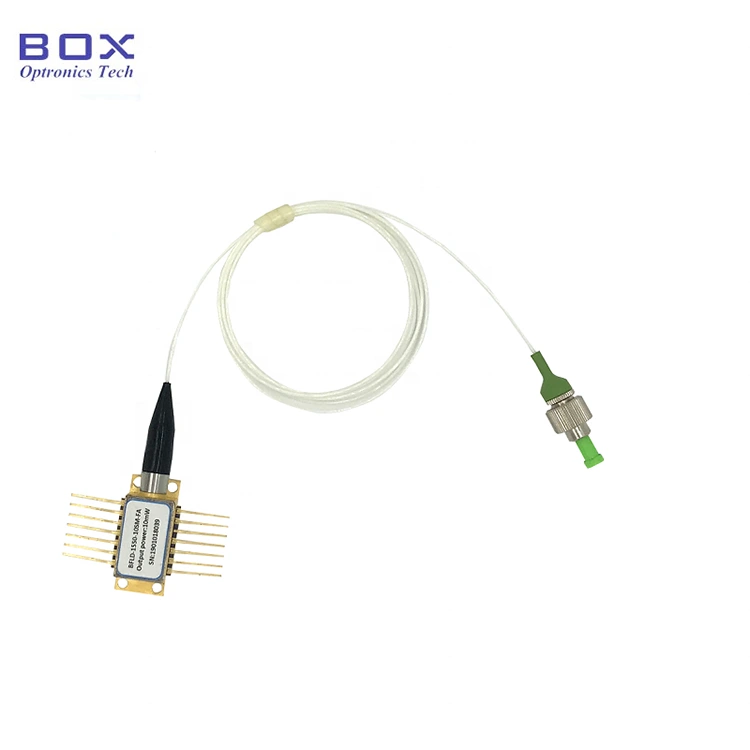

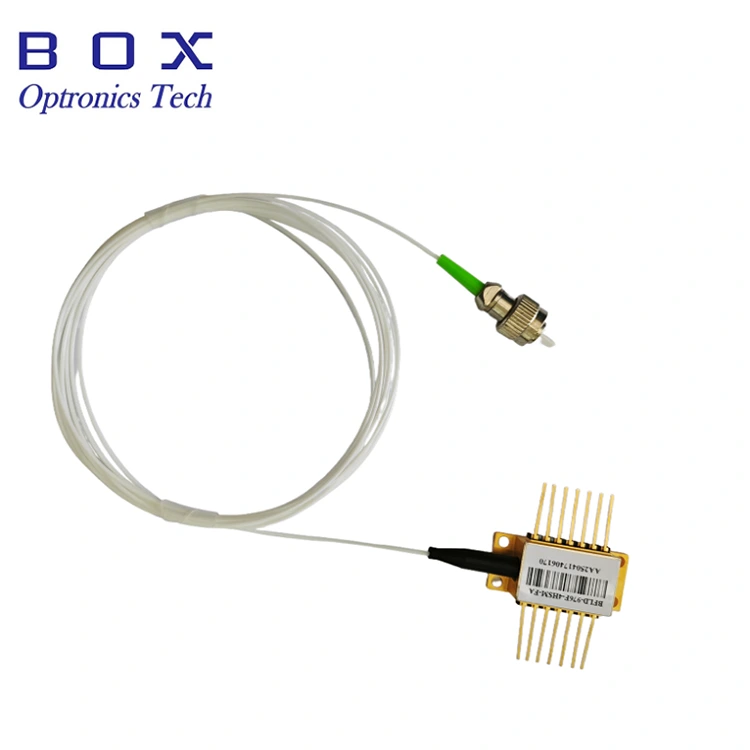

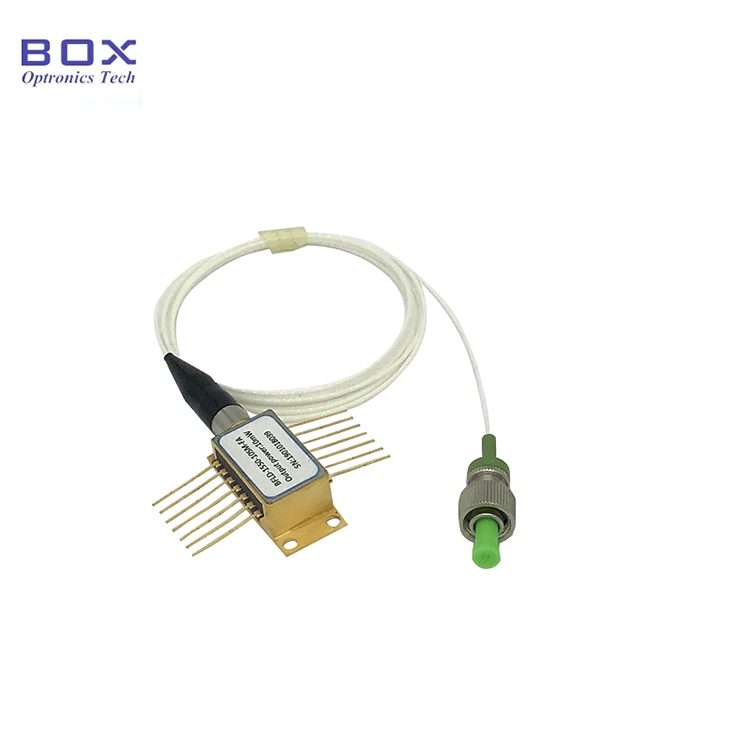

Predstavitev izdelka

To je 1060nm 5mW SLED laserska dioda s 14-pinskim metuljčastim paketom. Odlikuje ga do 5 mW izhodne moči, več kot 15 nm pasovne širine 3 dB ter vključuje TEC in termistor za stabilen in gladek spekter. Primerno za optično koherentno tomografijo (OCT). Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme presegati 10 sekund.

Specifikacije izdelka

Lastnosti izdelka

● SM Hi1060 ali PM980 pigtail;

● Izhodna moč do 5mW;

● 14-polni paket BTF s TEC in monitorjem PD.

Aplikacije izdelkov

● Žiroskopi z optičnimi vlakni;

● Sistem zaznavanja z optičnimi vlakni;

● Sistem optične opreme.

Podrobnosti izdelka

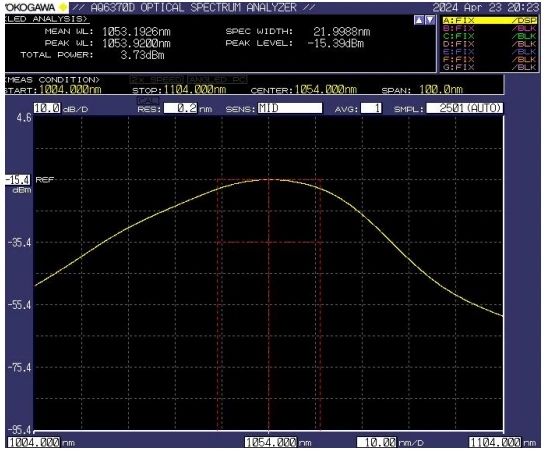

● Tipični spekter: -3dB Pasovna širina Min.15nm / tip.20nm

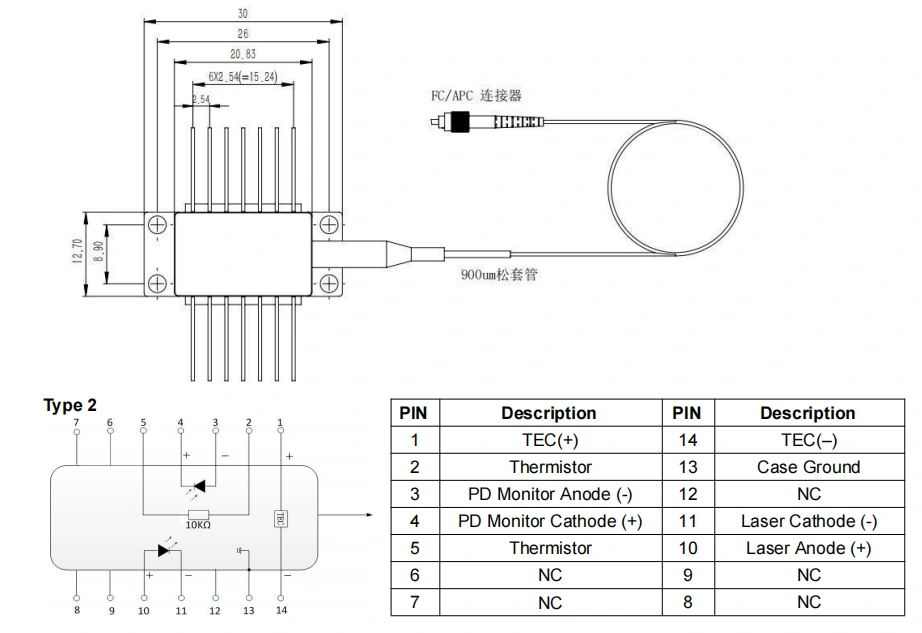

● Risba paketa in definicija PIN-OUT (enota: mm) - 1060nm 5mW SLED laserska dioda

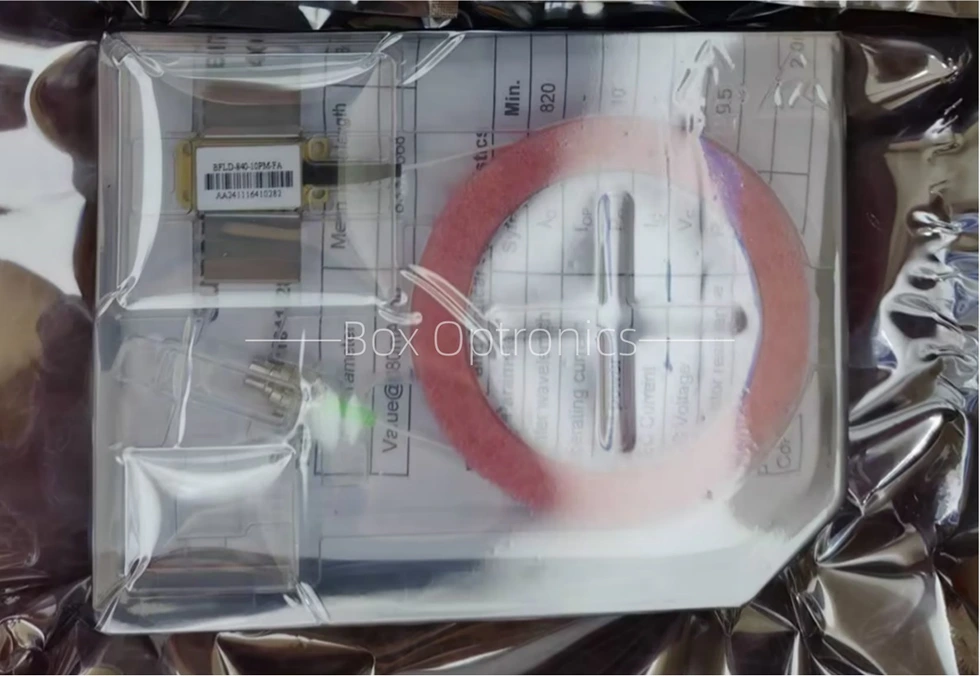

● Primer pakiranja

*Samostojna naprava; brez vgrajenega gonilnika (zunanji gonilnik neobvezen).

Informacije o naročanju

npr.: BFSLD-1060-5SM-FA

(Informacije o naročilu: 1060nm 5mW SLED laserska dioda, metuljasti paket, z vlaknom SM  Hi1060, priključkom FC/APC).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačila

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato je med pakiranjem, transportom in uporabo potrebno strogo upoštevanje protistatičnih zaščitnih ukrepov. Poleg tega je treba sprejeti previdnostne ukrepe za preprečitev prenapetosti električnega toka, saj lahko v nasprotnem primeru pride do trajne poškodbe naprave (npr. zagotoviti ustrezno ozemljitev opreme in nošenje antistatičnega zapestnega traku).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko vstavljate ali odstranjujete napravo iz vtičnice, ne pritiskajte ali vlecite za tulec na zadnji strani ohišja naprave. Pri napravah, ki so opremljene s priključki, zagotovite, da sta naprava in optični priključek med namestitvijo ali odstranitvijo istočasno dvignjena.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme preseči 10 sekund. Posebno pozornost je treba nameniti naslednjemu: med postopkom spajkanja mora biti naprava brez napajanja, spajkalnik pa mora biti pravilno ozemljen.

● Med postopkom vklopa nikoli ne uporabite visokega toka neposredno, saj lahko s tem poškodujete čip. Namesto tega vklopite napravo pri tokovni ravni, ki je blizu pragu čipa, in nato postopoma povečujte tok v majhnih korakih, dokler ne dosežete želene ravni.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik, nato pa nadaljujte s postopnimi koraki vklopa, da preprečite pregrevanje in preobremenitev čipa.

Zagotavljanje kakovosti in poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem roku:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
