840nm 20mW SLED širokopasovni svetlobni vir

Kazalo

1. Predstavitev 840nm 20mW SLED širokopasovnega svetlobnega vira

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Standardni dodatki

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačila

10. Čas izvedbe

11. Opombe o delovanju in vzdrževanju

12. Zagotavljanje kakovosti in poprodajne storitve

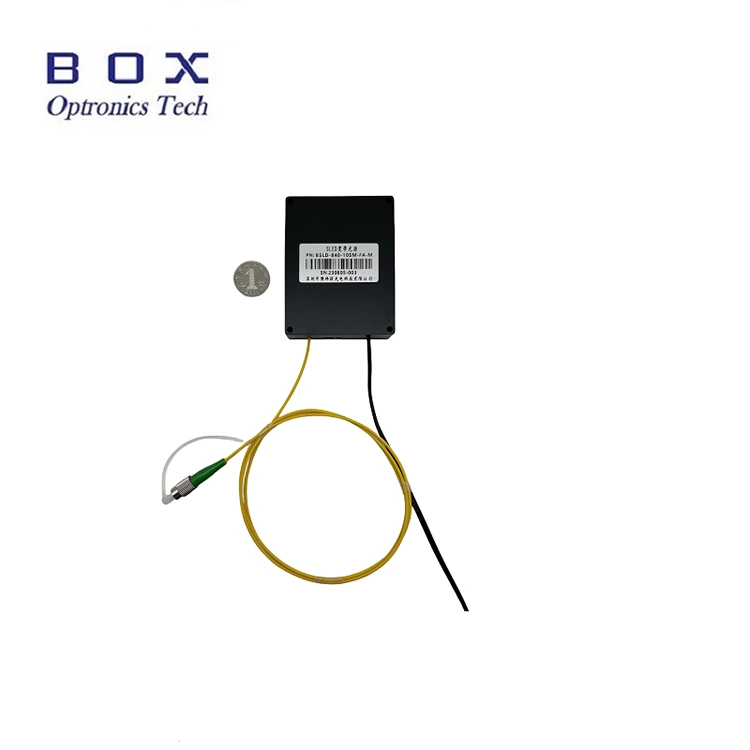

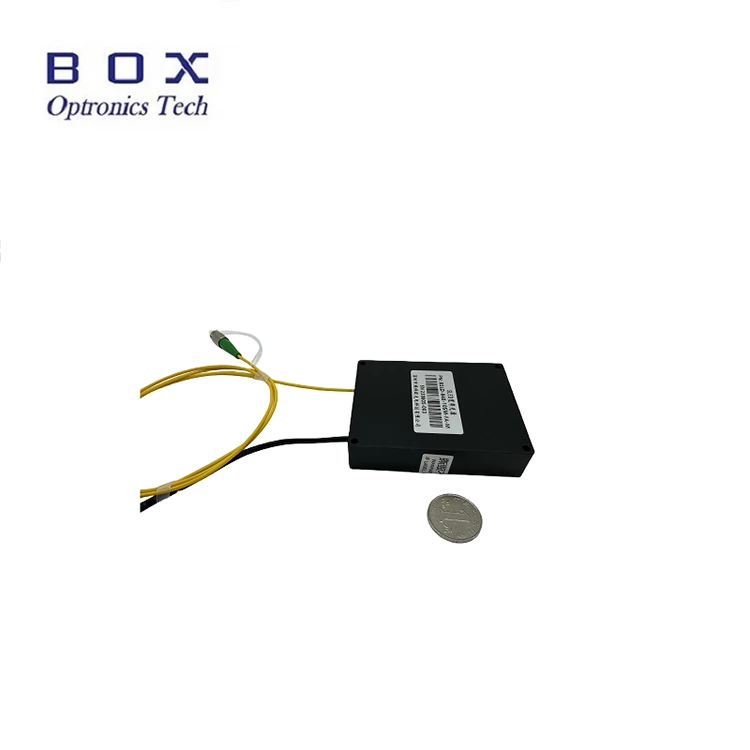

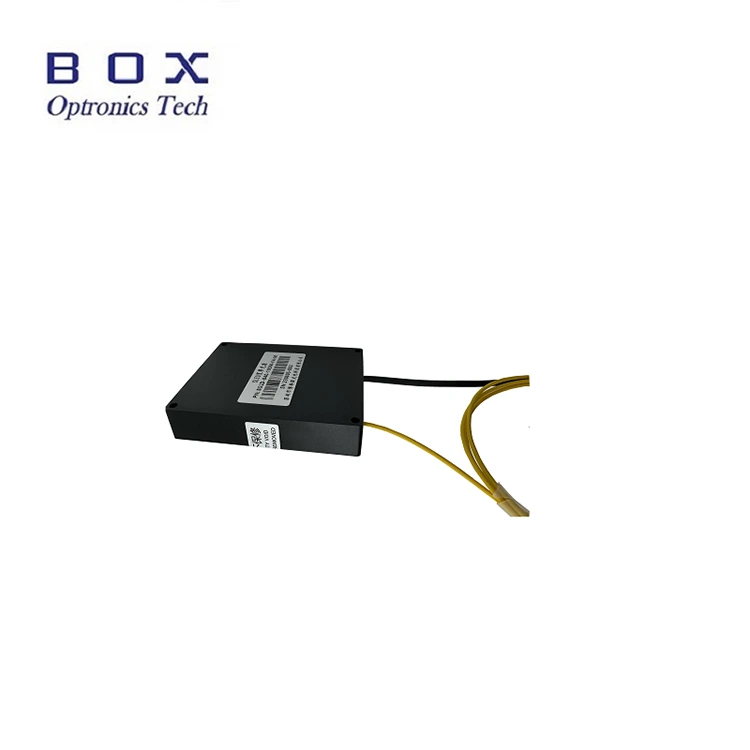

Predstavitev izdelka

To je širokopasovni svetlobni vir SLED z 840 nm 20 mW, ki uporablja tehnologijo superluminiscenčnih diod, z izhodno močjo nad 20 mW, pasovno širino -3 dB nad 45 nm, ravnim spektrom, nizkim valovanjem in odlično dolgoročno stabilnostjo. Podpira namizne in modularne konfiguracije s komunikacijskim vmesnikom in programsko opremo za spremljanje za industrijsko in medicinsko integracijo. Primerno za industrijsko OCT, zaznavanje vlaken in medicinsko slikanje. Uporabljajte z nazivno napetostjo, nadzorujte temperaturo in vlažnost, zagotovite dobro odvajanje toplote, izogibajte se izhodni preobremenitvi in ​​kontaminaciji.

Specifikacije izdelka

Lastnosti izdelka

● Nizko spektralno valovanje;

● 20mW visoka izhodna moč;

● Dvojne konfiguracije modul/namizni računalnik z nadzorom komunikacije za enostavno integracijo;

● Podpira prilagajanje vlaken SM/PM, da ustrezajo različnim optičnim sistemom.

Aplikacije izdelkov

● Industrijski ČDO;

● Oftalmološki OCT;

● Kalibracija naprav z vlakni in sistemi za testiranje pasivnih komponent.

Podrobnosti izdelka

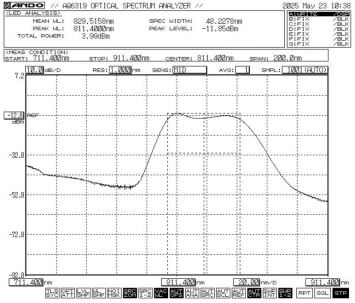

● Tipični spekter: -3dB Pasovna širina Min.45 / Tip.48

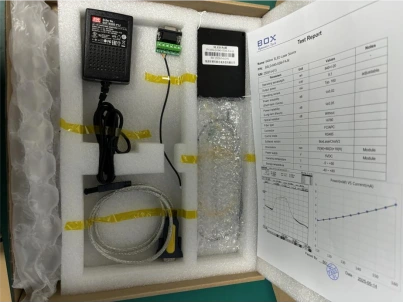

● Standardni dodatki

Koraki delovanja

Korak 1.Razpakiranje: Pred sestavljanjem preverite, ali so vsi dodatki popolni, vključno z modulom svetlobnega vira SLED, podatkovnim kablom USB, kablom zelenih vrat, napajalnikom, poročilom o preskusu itd.

2. korak.Napajanje: priključen na enosmerni stikalni napajalnik ali reguliran napajalnik, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)

3. korak.Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.

Setp4.Povežite se z gostiteljskim računalnikom: uporabite kabel Green Port in podatkovni kabel USB-RS485 DB9 za povezavo 840nm 20mW SLED širokopasovnega svetlobnega vira in računalnika; računalnik mora najprej namestiti namenski gonilnik serijskih vrat, da identificira podatkovni kabel serijskih vrat USB-RS485, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

5. korak.Nadzorna programska oprema: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor LD toka in LD temperature 840nm 20mW SLED širokopasovnega svetlobnega vira. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečujte pogonski tok. Ne vključite takoj polnega toka.)

6. korak.Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Informacije o naročanju

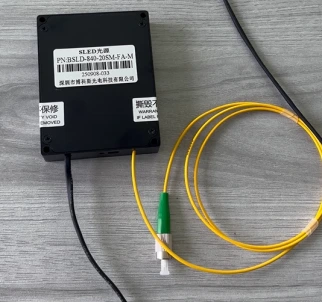

npr.: BSLD-840-205SM-FA-M

(Informacije o naročilu: širokopasovni svetlobni vir SLED 840 nm 20 mW, pasovna širina -3 dB okoli 50 nnm, z vlaknom SM CS 780, paket modulov).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačila

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in vzdrževanju

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite nabiranje prahu in poškodbe čelne strani.

● Očistite optične konektorje z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končnih ploskev. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Neuporabljene priključke zaprite s protiprašnimi pokrovčki.

● Opremo hranite v suhem okolju brez vlage.

Zagotavljanje kakovosti in poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem roku:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
