1550nm mikromodul širokopasovnega svetlobnega vira SLD

Kazalo

1. Predstavitev mikromodula 1550nm širokopasovnega svetlobnega vira SLD

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačila

10. Čas izvedbe

11. Opombe o delovanju in vzdrževanju

12. Zagotavljanje kakovosti in poprodajne storitve

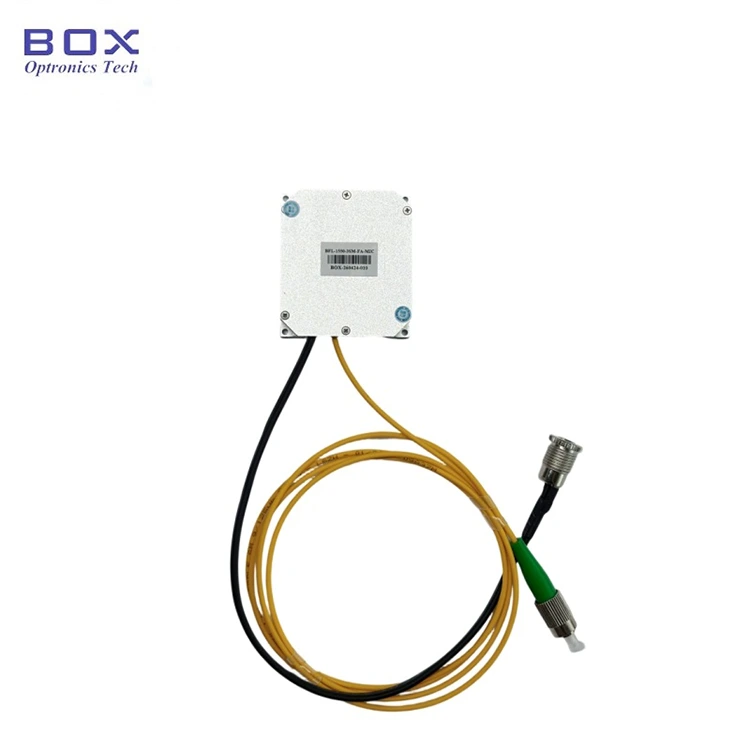

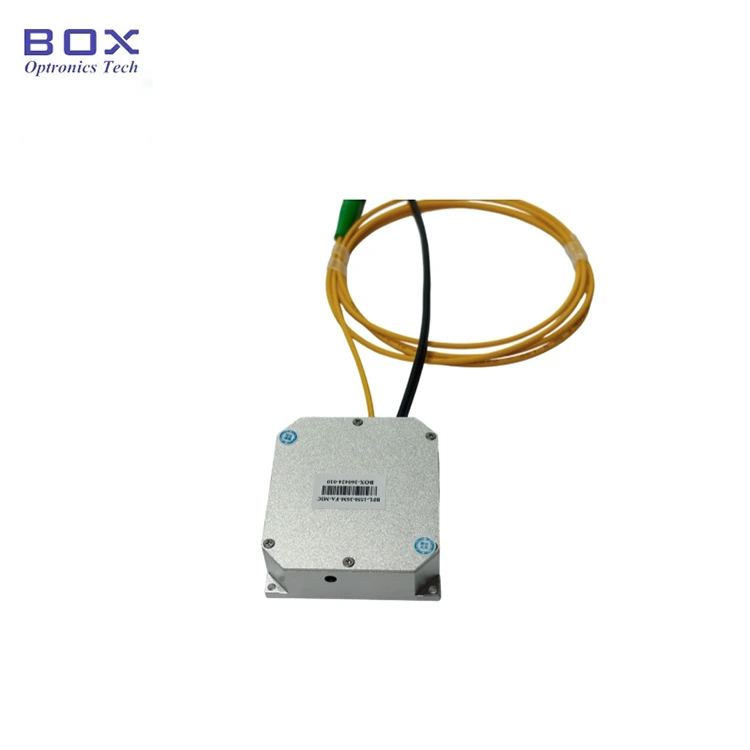

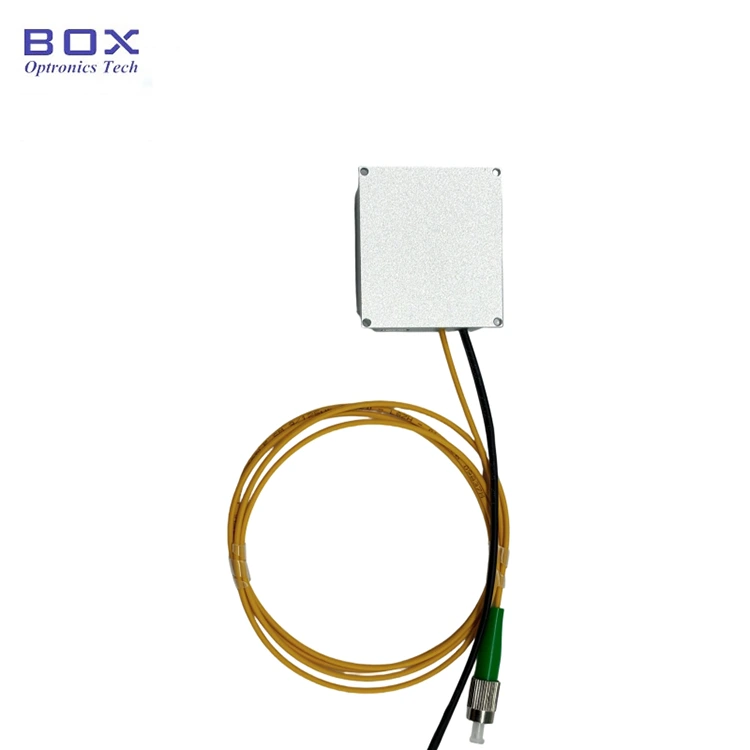

Predstavitev izdelka-1550nm SLD širokopasovni mikromodul svetlobnega vira

To je mikromodul širokopasovnega svetlobnega vira SLD 1550 nm, ki uporablja tehnologijo superluminiscenčnih diod, z izhodno močjo 3 mW in 10 mW po izbiri, pasovno širino -3 dB nad 30 nm, ravnim spektrom, nizkim valovanjem in odlično dolgoročno stabilnostjo. Na voljo so SM vlakna in PM vlakna. Podpira komunikacijski vmesnik RS485 in programsko opremo za spremljanje za sistemsko integracijo. Kompaktna dimenzija je le 46,6 x 51,6 x 15 mm.

Specifikacije izdelka-1550nm SLD širokopasovni mikromodul svetlobnega vira

Lastnosti izdelka-1550nm SLD širokopasovni mikromodul svetlobnega vira

● Majhna velikost; l

● širok spekter;

● Nizko spektralno valovanje;

● Komunikacije DB9 Female (RS485) za enostavno integracijo.

Aplikacije izdelka-1550nm SLD širokopasovni mikromodul svetlobnega vira

● Optična koherenčna tomografija (OCT);

● Medicinsko slikanje;

● Žiroskop z optičnimi vlakni (FOG).

Podrobnosti o izdelku-1550nm SLD širokopasovni mikromodul svetlobnega vira

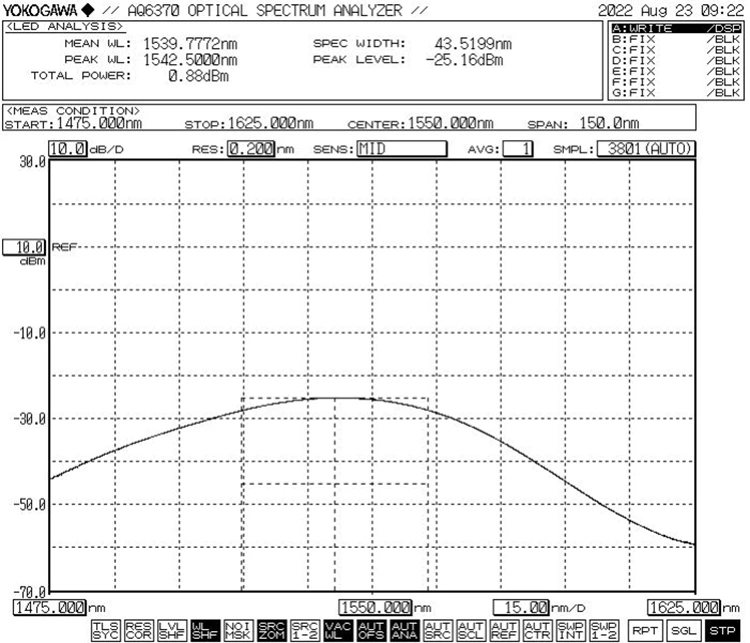

● Tipičen spekter: -3dB Pasovna širina Min.30nm

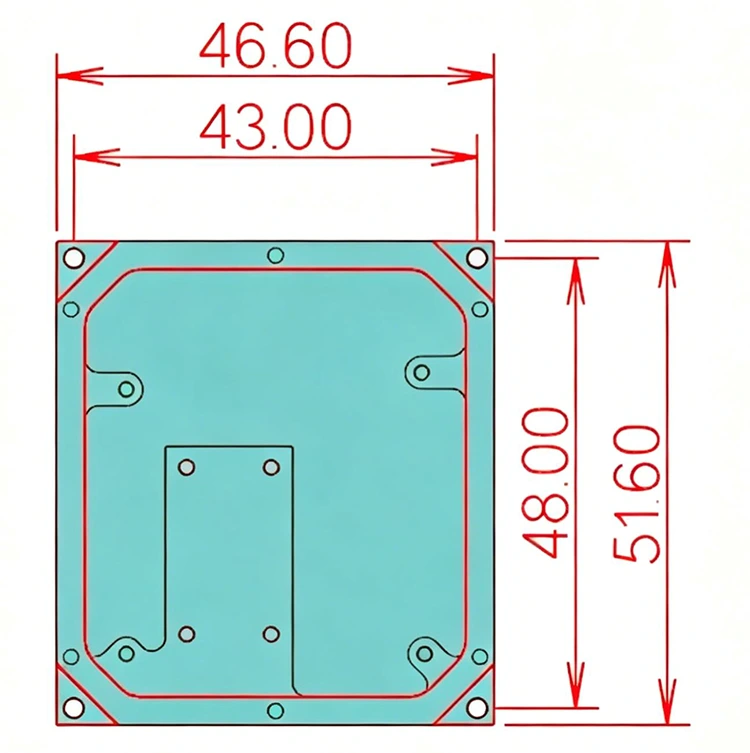

● Dimenzija (mm): 46,6 (Š) × 51,6 (G) × 15 (V)

Koraki delovanja-1550nm mikromodul širokopasovnega svetlobnega vira SLD

Korak 1. Razpakiranje: Pred montažo preverite, ali so vsi dodatki popolni.

2. korak. Napajanje: Povezano z enosmernim stikalnim napajalnikom ali reguliranim napajalnikom, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)

3. korak. Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.

Setp4. Povežite se z gostiteljskim računalnikom: uporabite kabel zelenih vrat in podatkovni kabel USB-RS485 DB9, da povežete mikromodul 1550nm širokopasovnega svetlobnega vira SLD in računalnik; računalnik mora najprej namestiti namenski gonilnik serijskih vrat, da identificira podatkovni kabel serijskih vrat USB-RS485, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

5. korak. Programska oprema za nadzor: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor toka LD in temperature LD mikromodula 1550nm širokopasovnega svetlobnega vira SLD. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečajte pogonski tok. Ne uporabite polnega toka takoj.)

6. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Informacije za naročanje-1550nm SLD širokopasovni mikromodul svetlobnega vira

npr.: BSLD-1550-10SM-FA-MIC

(Informacije o naročilu: mikromodul širokopasovnega svetlobnega vira 1550 nm SLD, izhodna moč 10 mW, z vlaknom SMF-28e, priključkom FC/APC).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni in preskusni list-1550nm SLD širokopasovni mikromodul svetlobnega vira

Podatkovni list

Pogoji ponudbe in plačila-1550nm SLD Broadband Light Source Micro-Module

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Pretočni čas-1550nm SLD širokopasovni mikromodul svetlobnega vira

Izdelava: 10-15 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika: 3-5 delovnih dni.

Opombe o delovanju in vzdrževanje-1550nm širokopasovni svetlobni vir mikromodula SLD

● Očistite optične konektorje z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končnih ploskev. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Konektorji za optična vlakna morajo biti pokriti s protiprašnimi pokrovi.

● Če je treba izhodno vlakno povezati z drugim vlaknom, priporočamo uporabo fuzijskega spajalnika.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; hraniti na suhem mestu.

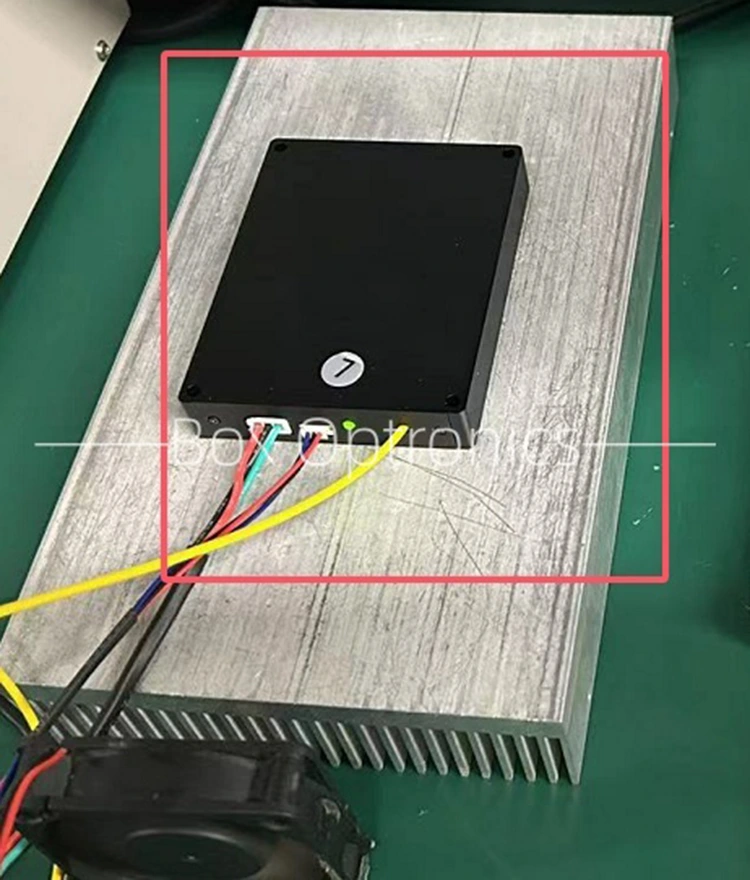

● Pri dolgotrajni uporabi ga postavite na hladilno telo.

Zagotavljanje kakovosti in poprodajne storitve-1550nm širokopasovni svetlobni vir mikromodula SLD

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske oznake na ohišju.

(6) Poškodbe ali izgube med prevozom.
