1550nm DFB 100mW visoko zmogljiv metuljasti laser

Kazalo

1. Uvedba 1550nm Visokozmogljivi metuljasti laser DFB 100 mW

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

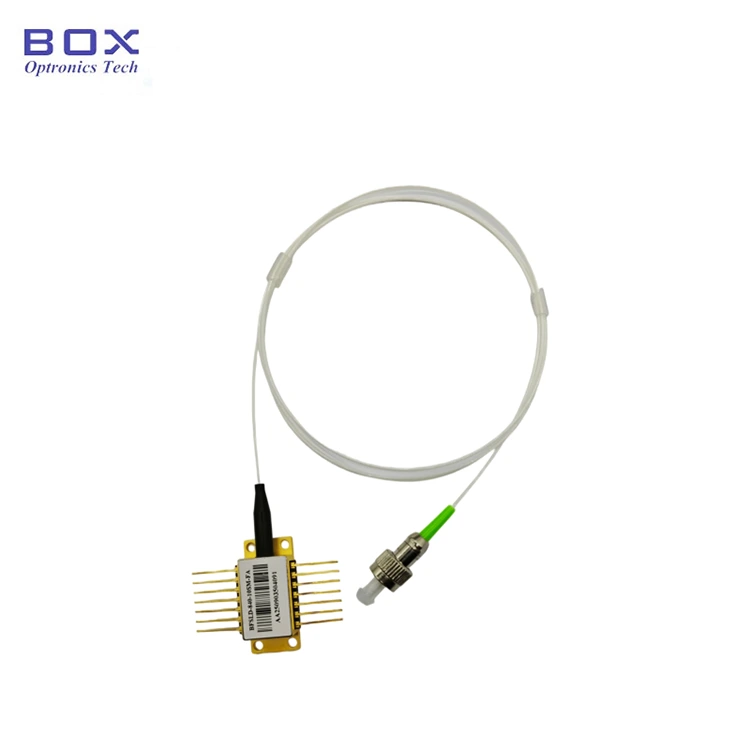

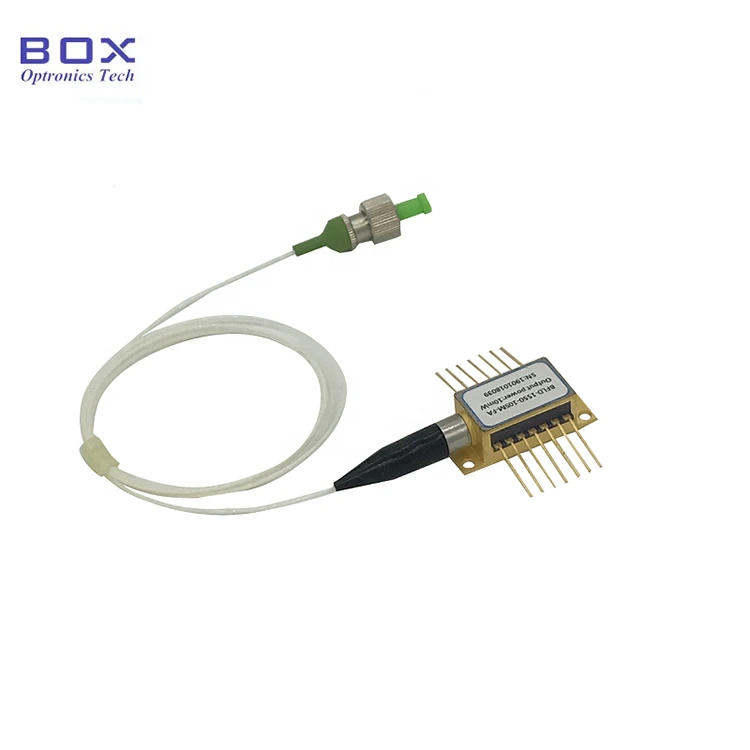

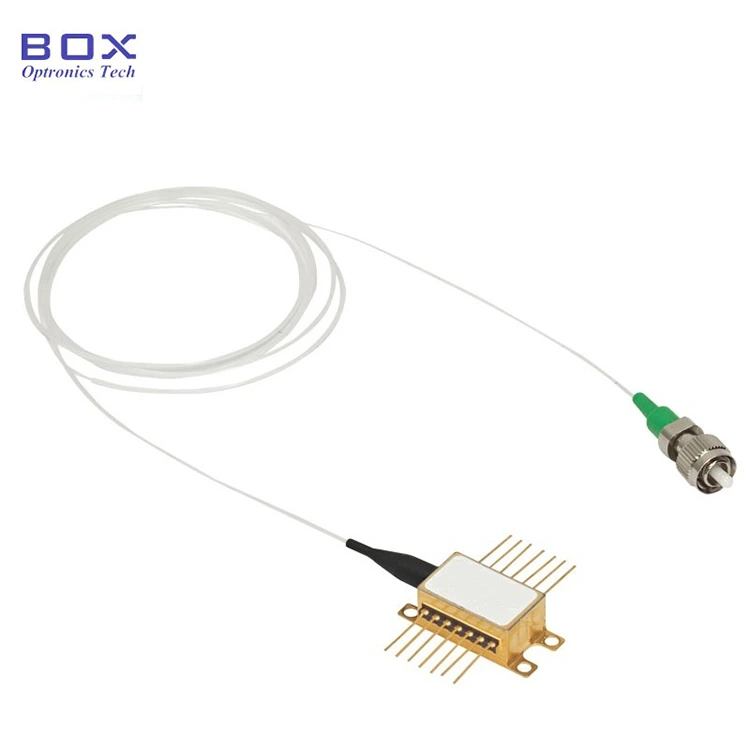

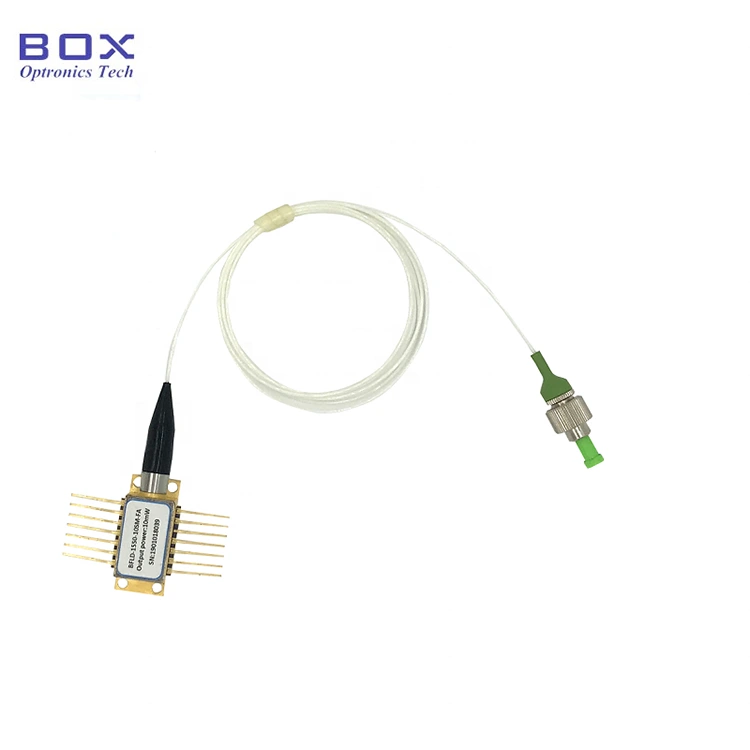

Temelji na 1550nm DFB 100mW visoko zmogljivem metuljevem laserju na MQW (Multi-Quantum Well) DFB čipu, ki uporablja industrijski standard 14-pin paket metulj, vključuje TEC (termoelektrični hladilnik), termistor, nadzor osvetlitve ozadja PD (fotodioda). Če nožice zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme presegati 10 sekund.

Specifikacije izdelka

Lastnosti izdelka

● SM vlakna ali PM fiber pigtail;

● visoko izhodna moč do 100mW;

● Visoko razmerje zatiranja stranskega načina;

● 14-polni BTF paket s TEC, termistorjem in monitor PD.

Aplikacije izdelkov

● Komunikacije z optičnimi vlakni;

● Laboratorijski optični test;

● Zaznavanje optičnih vlaken.

Izdelek Podrobnosti

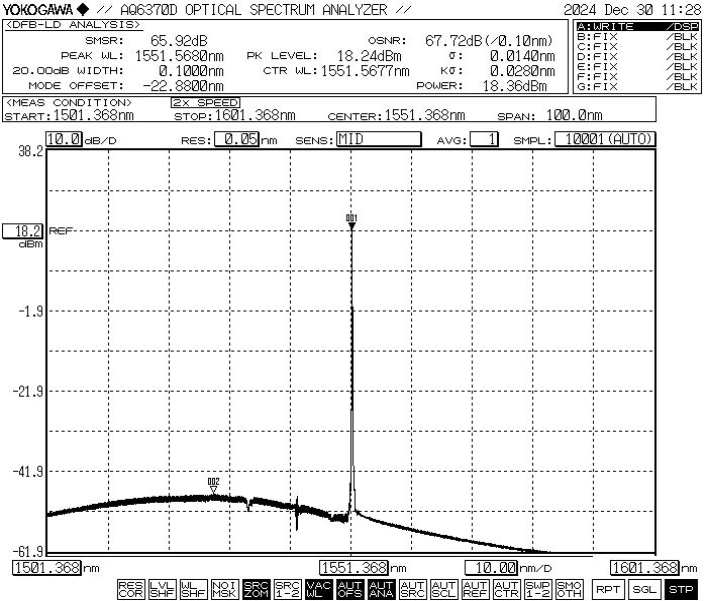

● Tipični spekter: 1550 nm, toleranca +/-2 WL.

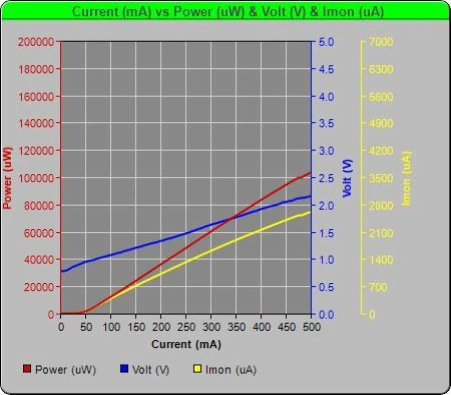

● PIV-1550nm DFB 100mW visoko zmogljiv metuljasti laser

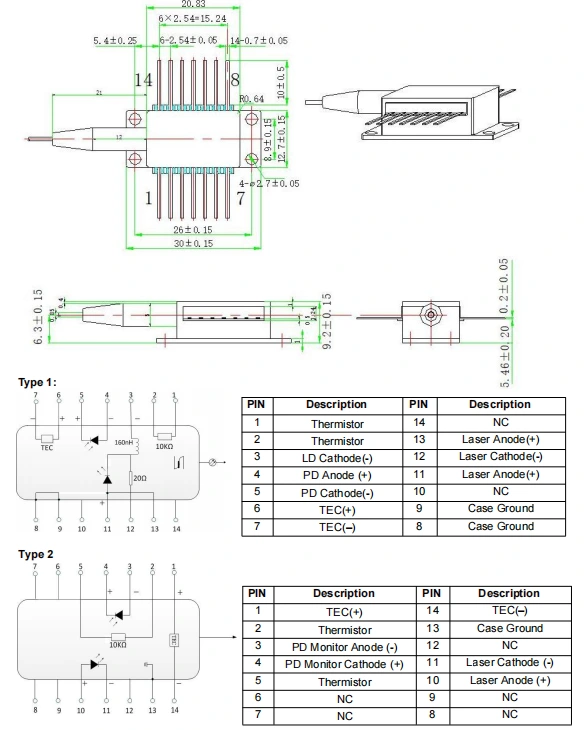

● Risba paketa in definicija PIN-OUT (enota: mm) -1550nm DFB 100mW Visokozmogljivi metuljasti laser

Naročanje informacije

npr.: BFLD-1550-1HSM-FA2

(Informacije o naročilu: 1550nm DFB 100mW visoko zmogljiv metuljasti laser, SM vlakna, s priključkom FC/APC, zatičem črpalke).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Pri uporabi naprave strogo upoštevajte delovno napetost in tokovni razponi, navedeni v podatkovnem listu. Ključni parametri – vključno z Ith (Pragni tok), Iop max (Največji delovni tok), Vop max (Največji Delovna napetost) in λc (centralna valovna dolžina)—treba je navesti posebej v poročilu o preskusu, ki je bilo predloženo ob odpremi.Opomba: Delovanje presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
