1550nm 10mW DFB metuljasta laserska dioda

Kazalo

1. Uvedba 1550nm 10mW DFB metuljasta laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

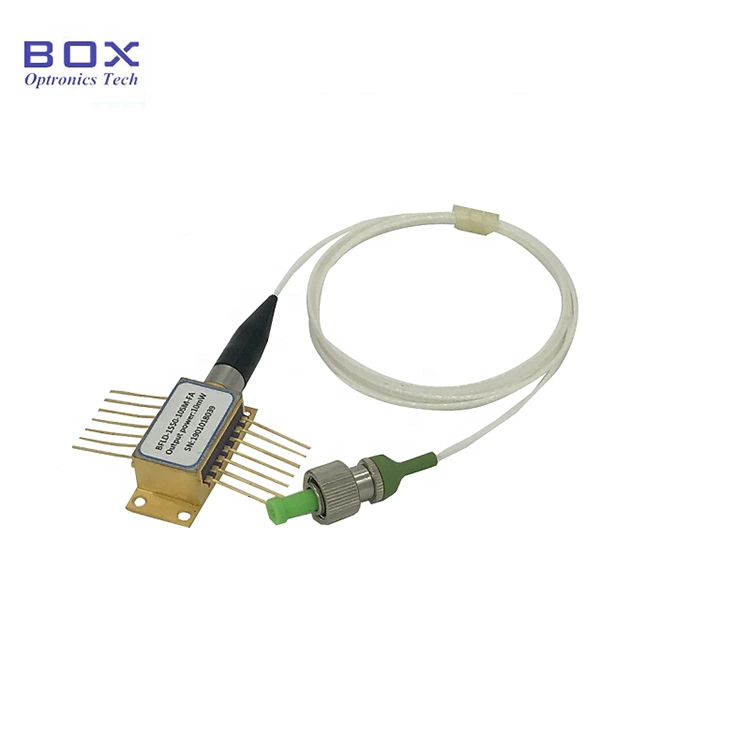

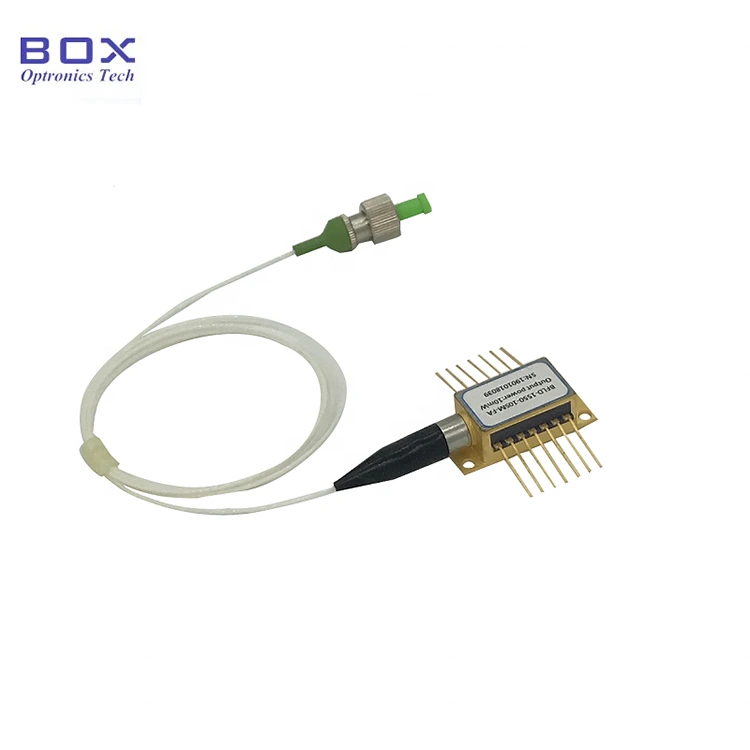

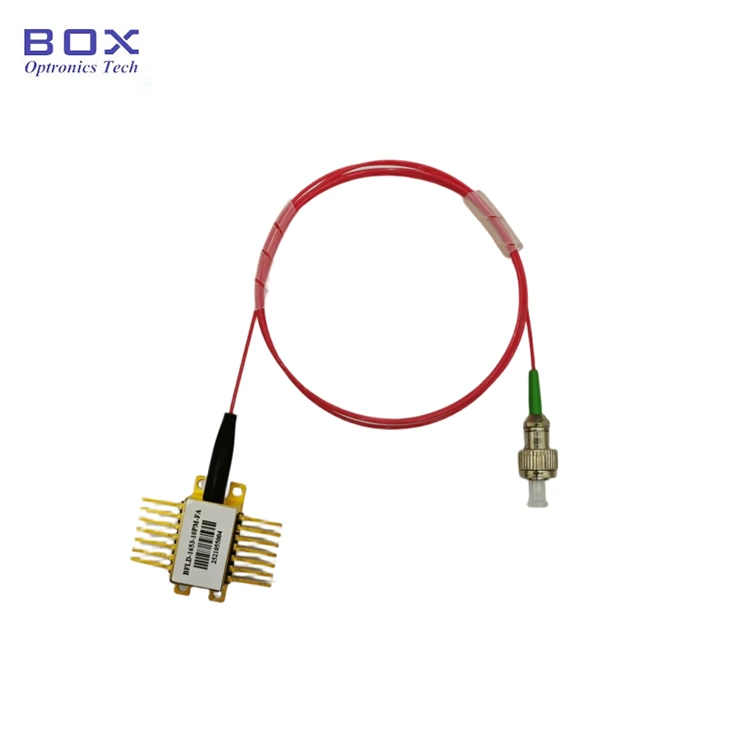

To je 1550nm DFB laser s 14-pinskim metuljem paket, vgrajen TEC in termistor. Ima stabilno valovno dolžino, 10mW izhodna moč, tipično 40 dB dušenje stranskega načina in nizek prag trenutno. Izbirno z vlakni SM/PM, široko delovno temperaturo in visoko zanesljivost, primerna za optične komunikacije, optične instrumente in vlakna zaznavanje. Strogo nadzorujte pogonski tok in temperaturo ter se izogibajte nadtokovna škoda.

Izdelek Specifikacije

Lastnosti izdelka

● Multi-Quantum Well (MQW) laserji s porazdeljeno povratno informacijo (DFB);

● SMF-28e oz PMF-1550 pletenica;

● 14-pin BTF paket s TEC in Monitor PD;

● Širok razpon delovne temperature -20~+70 ℃.

Aplikacije izdelkov

● Optična vlakna komunikacije;

● Optični instrumenti;

● Senzor iz optičnih vlaken;

● Vir svetlobe.

Izdelek Podrobnosti

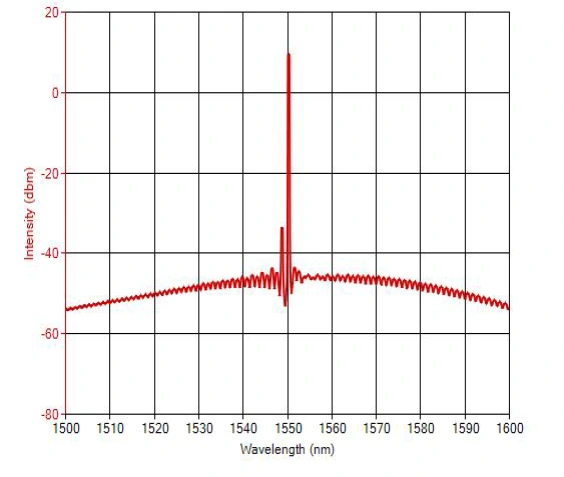

● Tipični spekter: 1550 nm, WL toleranca +/-3 nm.

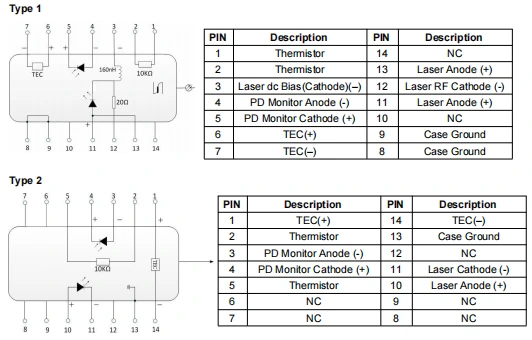

● PIN-OUT Definition-1550nm 10mW DFB metuljasta laserska dioda

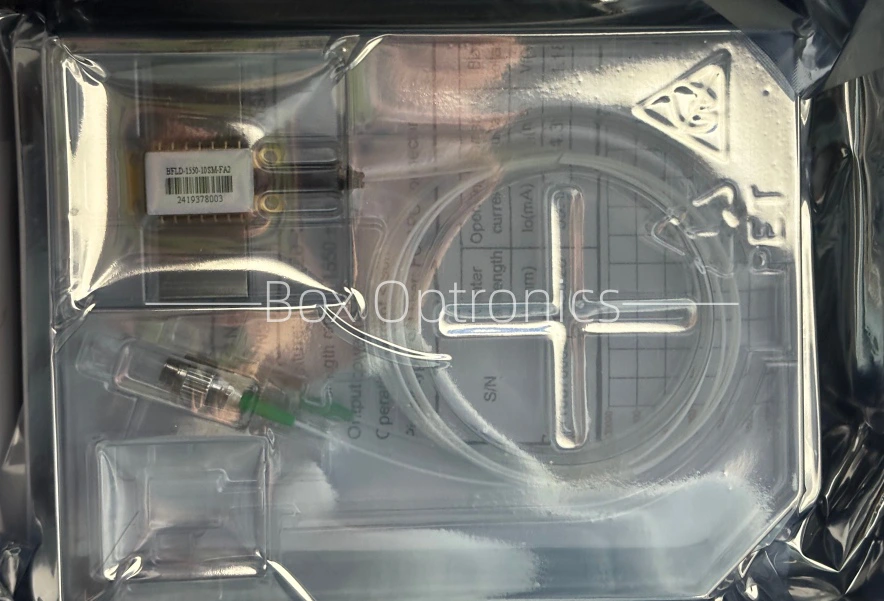

● Primer pakiranja

*Samostojna naprava brez pogona; integriran paket modulov gonilna vezja so neobvezna.

Naročanje informacije

npr.: BFLD-1550-10SM-FA2

(Informacije o naročilu: 1550nm 10mW DFB metuljasta laserska dioda, SM vlakno, s priključkom FC/APC, pin-out tipa 2).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v okviru garancijski rok:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
