1550,12nm DWDM DFB laser

Pregled izdelka-1550,12nm DWDM DFB laser

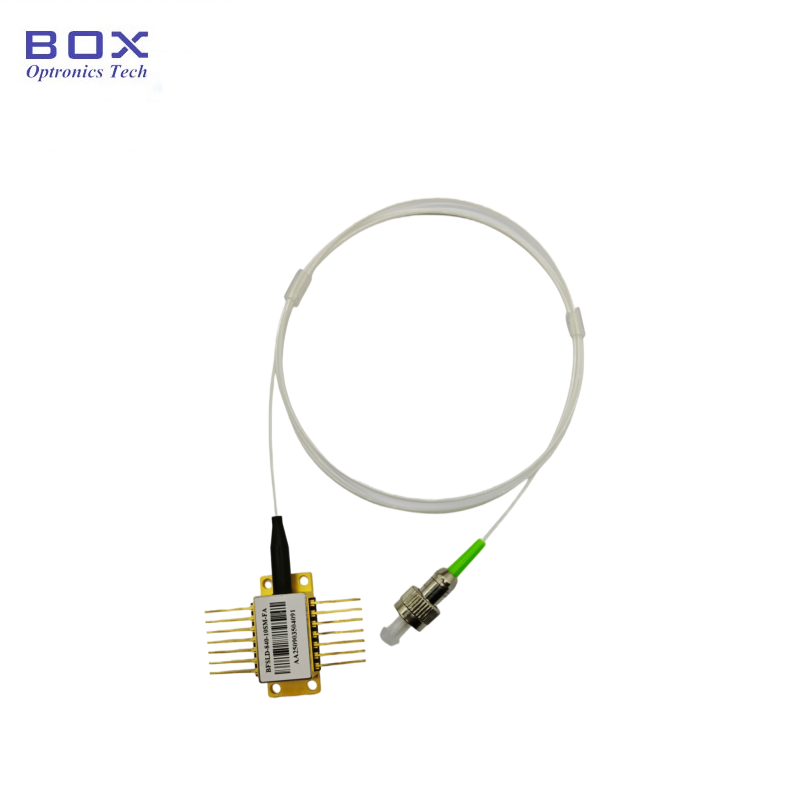

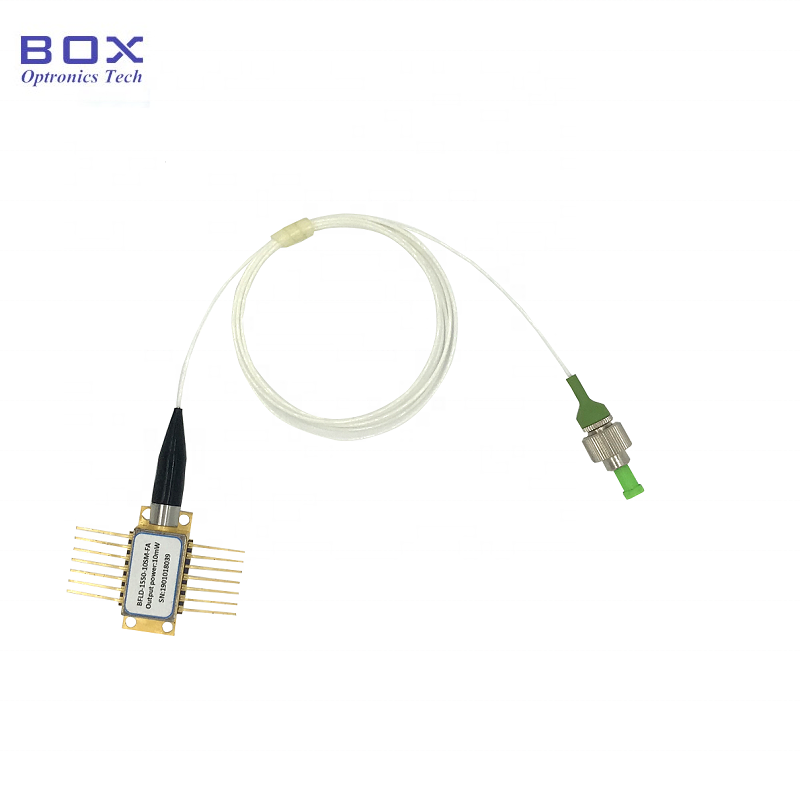

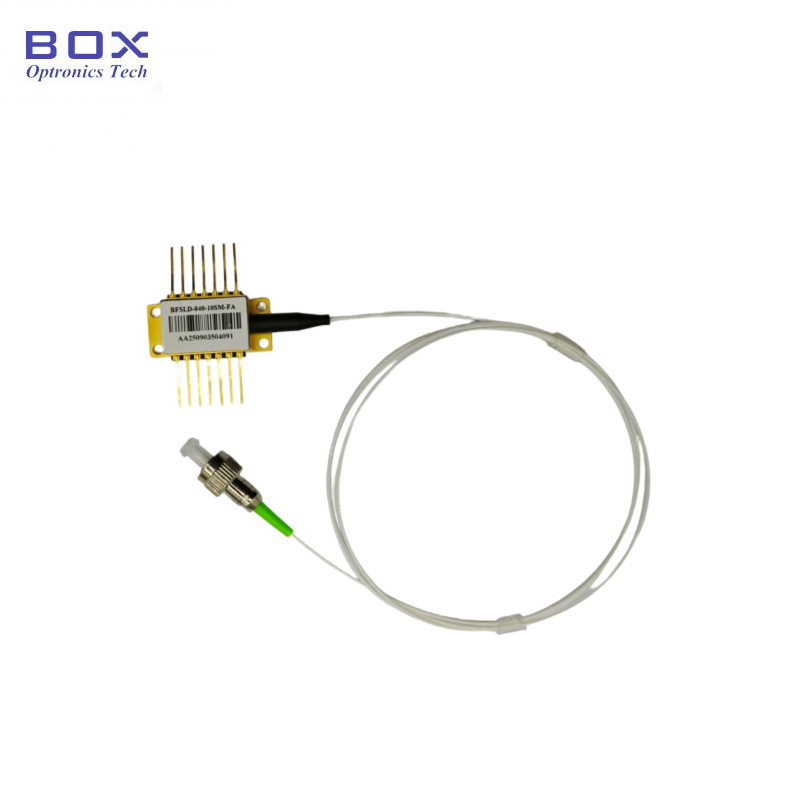

Laser DWDM DFB 1550,12 nm (model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) je 14-pinska laserska dioda s porazdeljeno povratno informacijo v obliki metulja, posebej zasnovana za analogni prenos CATV in aplikacije za optično komunikacijo DWDM. Ta naprava, ki deluje pri standardni valovni dolžini omrežja ITU 1550,12 nm, zagotavlja 10 mW ali 20 mW optične izhodne moči prek enomodnega vlakna ali vlakna, ki ohranja polarizacijo, s priključkom FC/APC.

Laser, nameščen v hermetičnem ohišju s 14 nožicami v obliki metulja z integriranim izolatorjem, termoelektričnim hladilnikom (TEC), 10kΩ termistorjem in nadzorno fotodiodo, zagotavlja stabilizacijo temperature in moči v celotnem območju delovne temperature od -40 °C do +85 °C. Za združljivost z različnimi zasnovami sistemske plošče sta na voljo dve konfiguraciji pinout (tip 1 in tip 2).

Ključne lastnosti-1550,12nm DWDM DFB laser

· Standardna valovna dolžina mreže ITU: 1550,12 nm (kanal 34), celoten obseg CH18–CH64 izbirno

· Visoka optična izhodna moč: 10 mW ali 20 mW

· Napredna oblika analognega čipa, optimizirana za CATV prenos

· Visoko razmerje zatiranja stranskega načina: SMSR ≥30 dB

· Vgrajen optični izolator: ≥30dB izolacija pri 25°C

· Visoka optična povratna izguba: ≥40dB

· Široka modulacijska pasovna širina: običajno 2,5 GHz

· 14-polni hermetični metuljasti paket z integriranim TEC in termistorjem

· Integrirana fotodioda monitorja za spremljanje moči

· Možnosti vlaken: SMF-28e enomodno ali PMF-1550 vlakno, ki ohranja polarizacijo

· Standardni priključek FC/APC, 1,0 m konektor (900 μm ohlapna cev)

· Široko temperaturno območje delovanja: -40°C do +85°C

· Dve konfiguraciji pinout (Tip 1 / Tip 2) za prilagodljivost oblikovanja

Tipične aplikacije-1550,12nm DWDM DFB laser

· Oddajna omrežja CATV in prenosni sistemi na glavni postaji

· Omrežja z omejenimi viri vlaken (multipleksiranje valovnih dolžin)

· Vozlišče za kabelsko televizijo in distribucijska oprema

· Moduli optičnega oddajnika za analogni RF-over-fiber

· Instrumenti za testiranje in merjenje optičnih vlaken

· Distribucija satelitskega in RF signala po vlaknih

· Raziskave in razvoj v laboratorijih za optične komunikacije

· Integracija OEM v CATV in telekomunikacijsko opremo

Specifikacije izdelka-1550,12nm DWDM DFB laser

Absolutne največje ocene

Elektro-optične značilnosti (T = 25 °C, IF = IOP)

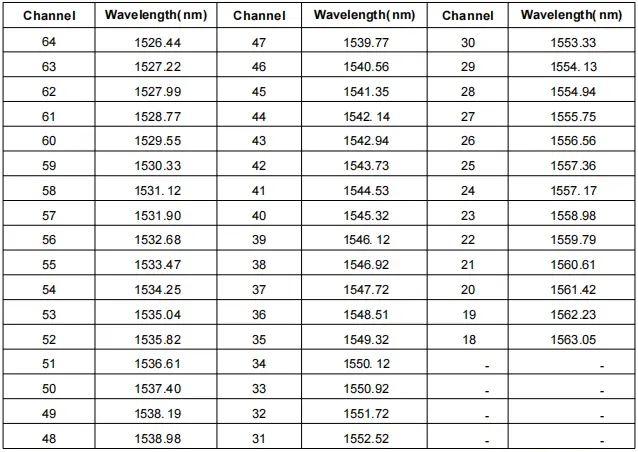

Referenca valovne dolžine mreže ITU (izbrani kanali)

Opomba: Celotni omrežni kanali ITU CH18–CH64 (1526,44nm–1563,05nm) so na voljo na zahtevo.

Specifikacije optičnih vlaken-1550,12nm DWDM DFB laser

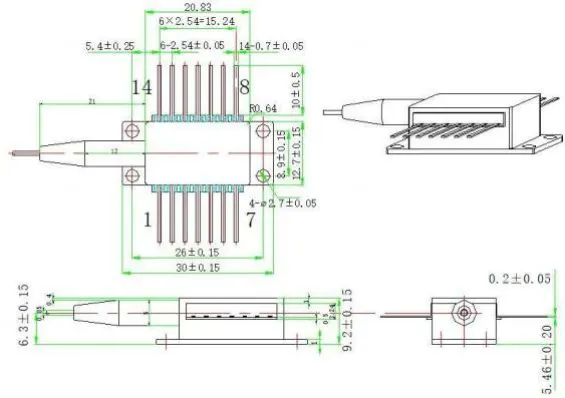

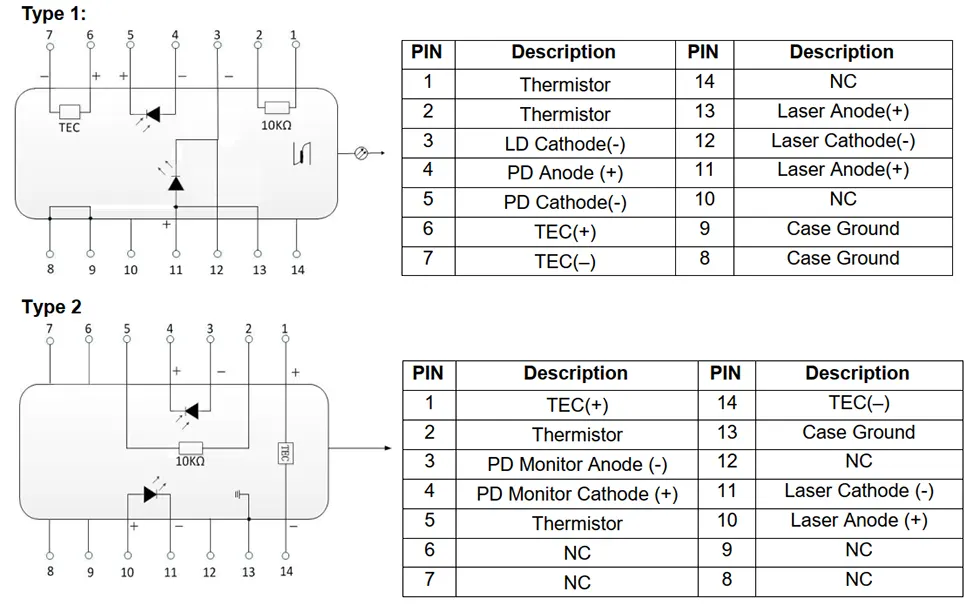

Paket in ločljivost pinov-1550,12nm DWDM DFB laser

Podatki za naročanje-1550,12nm DWDM DFB laser

Nomenklatura modela

BFLD - XXXX - XX - XX - XX (-X)

Primer: BFLD-CH34-10SM-FA

Zakaj izbrati laserje Box Optronics DWDM DFB?

· Preizkušena tehnologija laserskega čipa DFB z analogno optimizirano zasnovo za CATV aplikacije

· 100-odstotno funkcionalno testiranje in pregled pred odpremo

· Popolna podpora za valovno dolžino omrežja ITU (CH18–CH64) s tesno toleranco valovne dolžine

· Konkurenčne cene z neposredno dobavo iz tovarne

· Prilagodljive količine naročil – podpora za prototipe raziskav in razvoja ter serijsko proizvodnjo

· Možnosti prilagajanja za valovno dolžino, moč, vrsto vlaken, priključek in konfiguracijo zatičev

· Dolgoročna stabilnost dobave za uvedbo omrežja CATV in proizvodne programe

· Hermetična metuljasta embalaža z integriranim TEC za zanesljivo delovanje pri široki temperaturi

· Mednarodno pošiljanje prek DHL/UPS/FedEx s popolnim sledenjem

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je razlika med tem laserjem DWDM DFB in standardnim laserjem DFB?

O: Ta ITU-grid DFB laser združuje natančen nadzor valovne dolžine z analogno zmogljivostjo, optimizirano za CATV. Ima optimizirano zasnovo laserskega čipa za visoko razmerje med nosilcem in šumom (CNR), nizko zmogljivost popačenja (CSO/CTB) in stabilen optični izhod.

V primerjavi s standardnimi laserji DFB, ki so zasnovani predvsem za digitalno optično komunikacijo, so laserji CATV DFB posebej optimizirani za aplikacije analogne modulacije, kjer sta linearnost in hrup kritični.

V: Katere valovne dolžine mreže ITU so na voljo?

O: Ponujamo mreže valovnih dolžin ITU-T od CH18 (1563,05 nm) do CH64 (1526,44 nm), ki pokrivajo pogosto uporabljene kanale DWDM v pasu C. Valovne dolžine po meri so na voljo glede na posebne sistemske zahteve.

V: Kakšna je razlika med možnostma vlaken SMF in PMF?

O: SMF-28e je standardno enomodno vlakno, primerno za večino aplikacij CATV in splošne optične komunikacije, kjer polarizacija ni kritična. PMF-1550 je vlakno, ki ohranja polarizacijo, zasnovano za sisteme, občutljive na polarizacijo. Pri vlaknih PM je počasna os poravnana s ključem priključka. Izberite glede na zahteve glede polarizacije vašega sistema.

V: Zakaj je vgrajen izolator pomemben za aplikacije CATV?

O: Optične povratne informacije, ki jih povzročajo odboji vlaken ali optičnih komponent, lahko povzročijo šum, nestabilnost valovne dolžine in poslabšanje signala v analognih prenosnih sistemih. Vgrajeni optični izolator zavira optično povratno zvezo, kar zagotavlja stabilno izhodno moč, nizek šum in zanesljiv prenos CATV.

V: Kakšna je najmanjša količina naročila (MOQ)?

O: MOQ je 1 kos. Podpiramo prilagodljive količine naročil. Standardne modele je mogoče dobaviti v majhnih količinah za raziskave in razvoj ter izdelavo prototipov, pa tudi v večjih količinah za postavitev in proizvodnjo omrežja CATV. Obrnite se na našo prodajno ekipo za točno ceno za zahtevano količino.

V: Ali lahko dobim konfiguracijo valovne dolžine, moči ali priključka po meri?

O: Da, ponujamo obsežne možnosti prilagajanja, vključno s katero koli valovno dolžino omrežja ITU (CH18–CH64), nivoji izhodne moči po meri v območju 6–20 mW, alternativne vrste in dolžine vlaken, različne vrste priključkov (FC/APC, SC/APC, LC itd.) in prilagojene konfiguracije zatičev (tip 1 ali tip 2). Pišite nam s svojimi posebnimi zahtevami in naša inženirska ekipa bo pregledala izvedljivost in zagotovila ponudbo.
