LAN-WDM 10 mW optično sklopljeni laser

Kazalo

1. Predstavitev LAN-WDM 10 mW optično sklopljeni laser

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

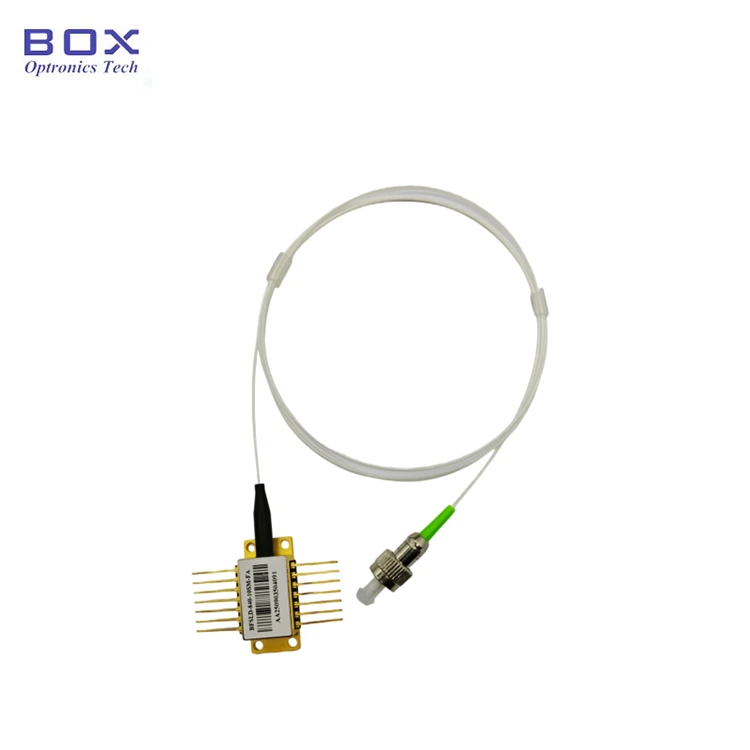

To je LAN-WDM 10mW optično sklopljeni laser z industrijski standardni 14-pinski metuljček, ki vključuje vgrajen TEC, optični izolator in termistor. Odlikuje ga do 10mW izhodne moči, +/-1nm toleranca valovne dolžine in tok nizkega praga. Idealen je za sisteme C/DWDM, senzorji z optičnimi vlakni in aplikacije laserskih virov.

Izdelek Specifikacije

Lastnosti izdelka

● Večkvantno dobro (MQW) laser s porazdeljeno povratno zvezo (DFB).

● SM vlakna ali PM fiber pigtail;

● 10mW izhodna moč;

● 14-polni BTF paket s TEC, optični izolator, termistor in monitor PD.

Aplikacije izdelkov

●

 sistemi C/DWDM;

● Laserski viri

● CATV sistemi;

● Optični senzorji.

Izdelek Podrobnosti

● Številka kanala in valovna dolžina

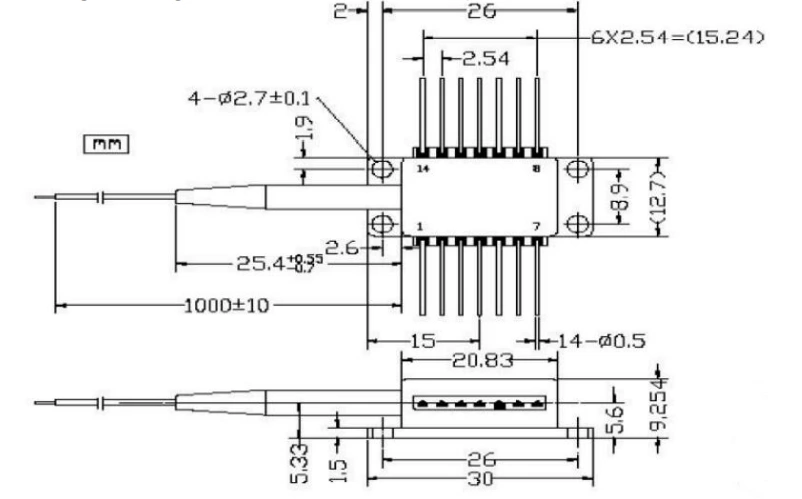

● Risba paketa (enota: mm):

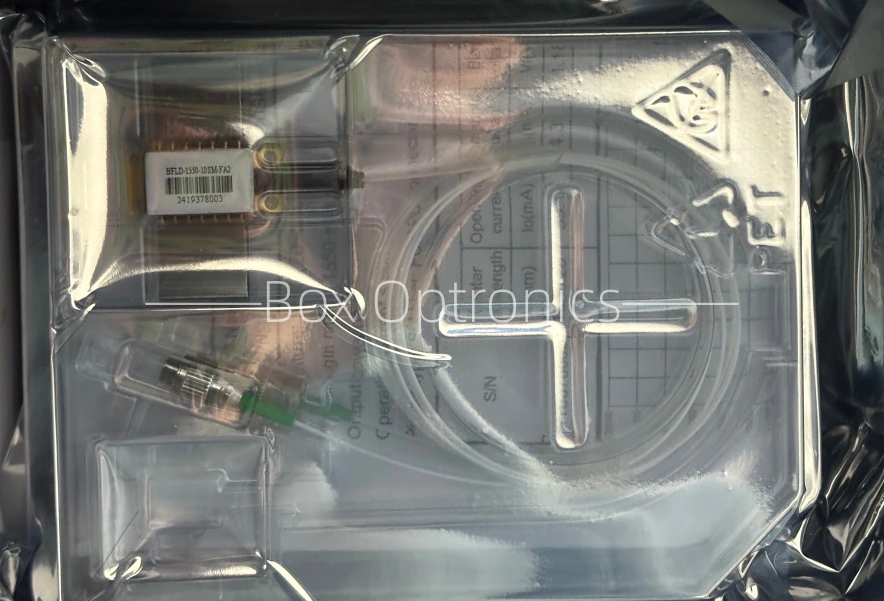

● Primer pakiranja

Naročanje informacije

npr.: BFLD-LA13-10SM-FA

(Podatki o naročilu: LAN-WDM 10mW optično sklopljeni laser, 14-nožni metulj paket, 1310,50 nm, izhodna moč 10 mW, z vlakni SM, priključek FC/APC, tip 1 pin-out).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Preverite stabilnost delovnega vezja izdelka, da preprečite poškodbe zaradi impulznih tokov.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Pri uporabi naprave strogo upoštevajte delovno napetost in tokovni razponi, navedeni v podatkovnem listu. Ključni parametri – vključno z Ith (Pragni tok), Iop max (Največji delovni tok), Vop max (Največji Delovna napetost) in λc (centralna valovna dolžina)—treba je navesti posebej v poročilu o preskusu, ki je bilo predloženo ob odpremi.Opomba: Delovanje presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
