DWDM 14PIN Butterfly analogni laser za CATV

Kazalo

1. Uvedba DWDM 14PIN Butterfly analogni laser za CATV

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

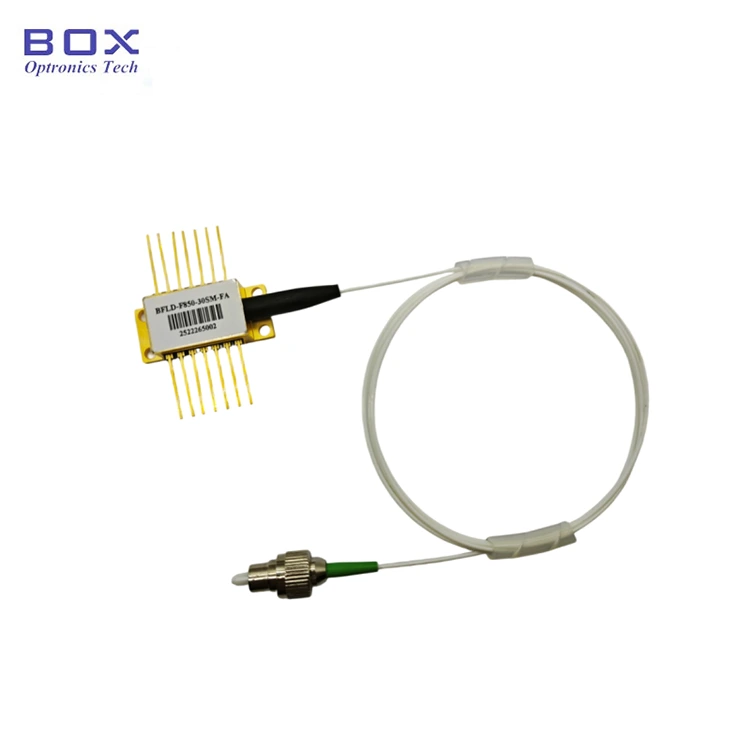

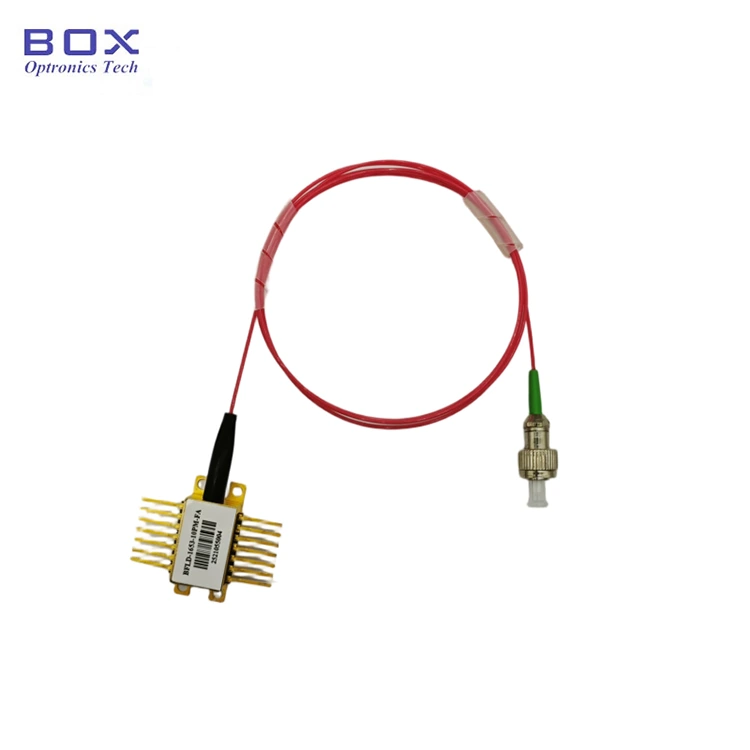

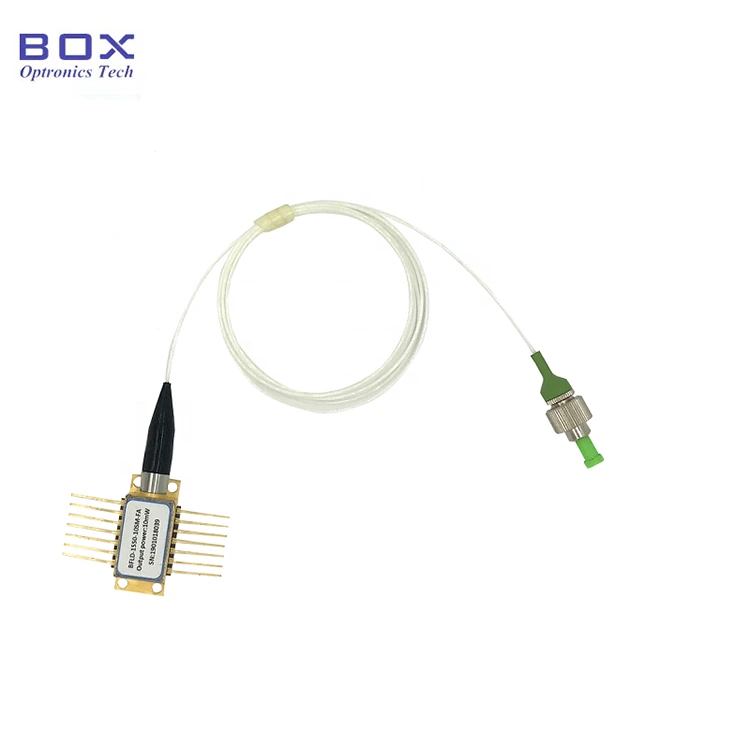

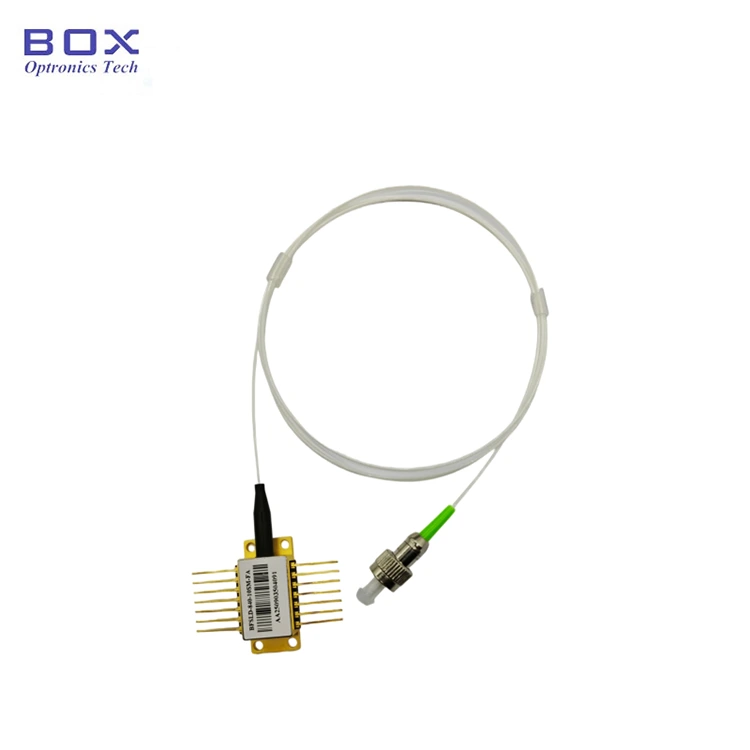

Zasnovan je DWDM 14PIN Butterfly Analog Laser za CATV z naprednim analognim čipom, optičnim izolatorjem in 10 mW izhodne moči. Zapakirano z vgrajenim termoelektričnim hladilnikom (TEC) in monitorsko fotodiodo zagotavlja odlična linearnost, nizko popačenje in vrhunska stabilnost valovne dolžine omrežje DWDM. Če zatiči zahtevajo spajkanje, mora biti temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme preseči 10 sekund.

Izdelek Specifikacije

Lastnosti izdelka

● Vrsta vlaken je lahko SMF-28e ali PMF-1550;

● Izhodna moč 10mW ali po meri;

● 14-polni Paket BTF s TEC in Monitor PD.

Aplikacije izdelkov

● Optična komunikacija;

● sistemi DWDM;

● CATV prenos;

● Laboratorijska testna oprema.

Podrobnosti izdelka

● Oštevilčenje kanalov omrežja ITU

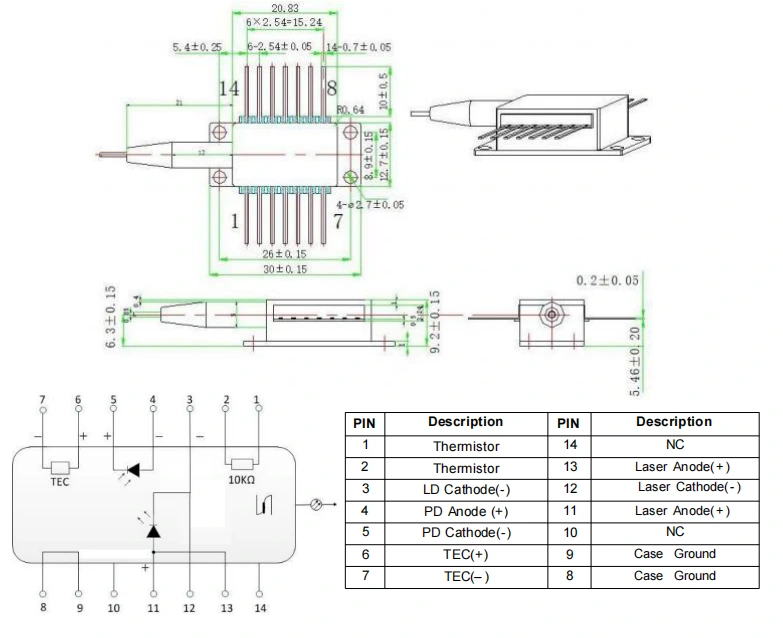

● Risba paketa tipa 1 in definicija PIN-OUT (enota: mm): DWDM 14PIN Analogni laser Butterfly za CATV

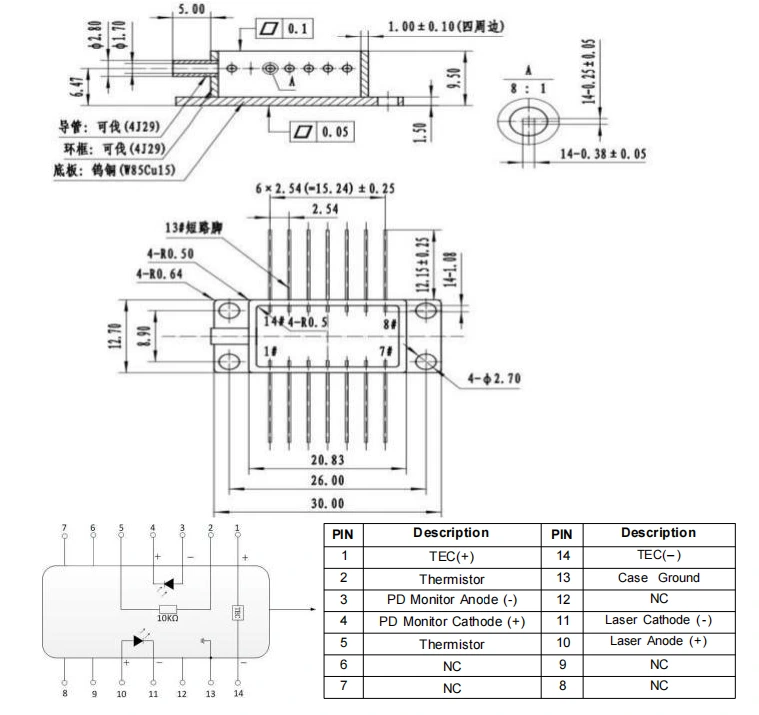

● Risba paketa tipa 2 in definicija PIN-OUT (enota: mm) - DWDM 14PIN Analogni laser Butterfly za CATV

Naročanje informacije

npr.: BFLD-CH56-10SM-FA

(Informacije o naročilu: DWDM 14PIN Butterfly Analog Laser za CATV, CH56: 1532,68 nm, izhodna moč 10 mW, vlakna SM, priključek FC/APC, izhod tipa 1).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju

● ESD zaščita: Ta naprava je elektrostatično občutljiva. Zato so potrebni strogi protistatični zaščitni ukrepi upoštevati med pakiranjem, transportom in uporabo. Poleg tega je treba sprejeti previdnostne ukrepe za preprečitev prenapetosti v oskrbi z električno energijo, saj tega ne storite lahko povzroči trajno poškodbo naprave (npr. zagotovite ustrezno opremo ozemljitev in nosite antistatični zapestni trak).

● Zahteve za spajkanje zatičev: Če zatiči spajkati, temperatura spajkanja ne sme preseči 260 °C in čas spajkanja ne sme presegati 10 sekund. Bodite še posebej pozorni na naslednje: med postopkom spajkanja mora biti naprava brez napajanja stanje, spajkalnik pa mora biti pravilno ozemljen.

● Uporabi tok: Med vklopom procesu nikoli ne uporabite visokega toka neposredno, saj lahko s tem poškodujete čip. Namesto tega vklopite napravo na trenutno raven, ki je blizu pragu čipa, in nato postopoma povečujte tok v majhnih korakih do želenega raven je dosežena.

● TEC hladilnik: Pred vklopom vseh komponent, najprej aktivirajte hladilnik, nato pa nadaljujte s postopnimi koraki za vklop preprečiti pregrevanje čipa in preobremenitev.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
