Mikromodul širokopasovnega svetlobnega vira C-pasu ASE

Kazalo

1. Predstavitev Mikromodul širokopasovnega svetlobnega vira C-pasu ASE

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Koraki delovanja

7. Informacije o naročanju

8. Podatkovni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

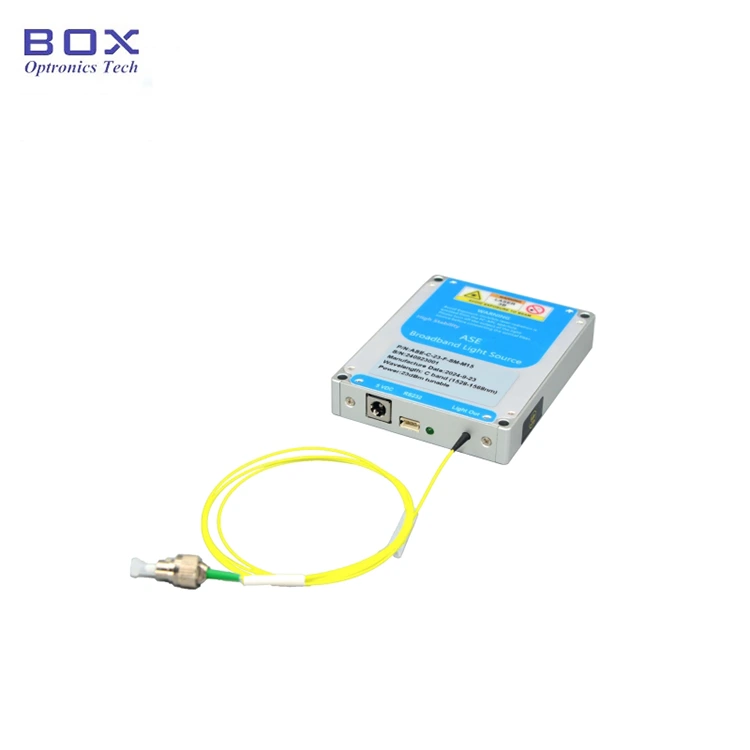

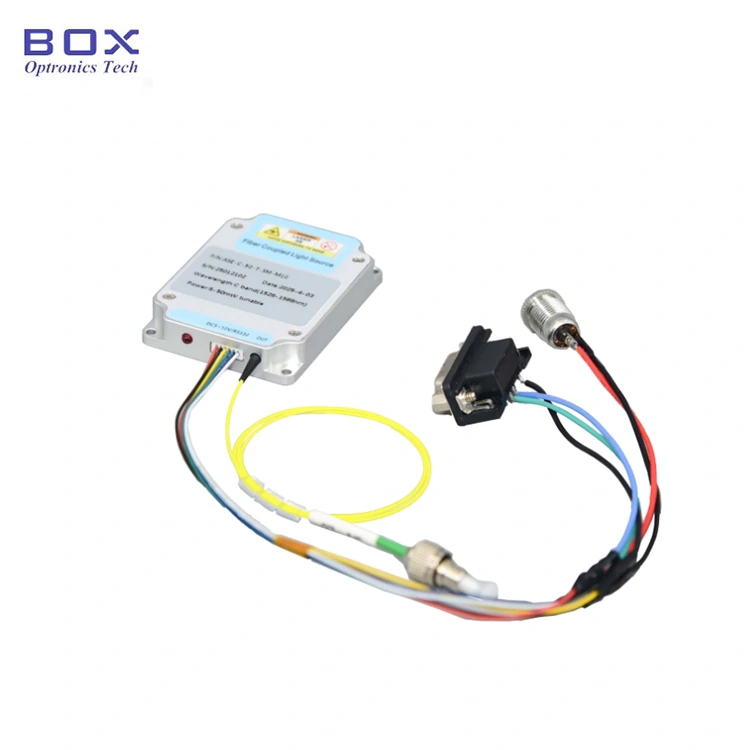

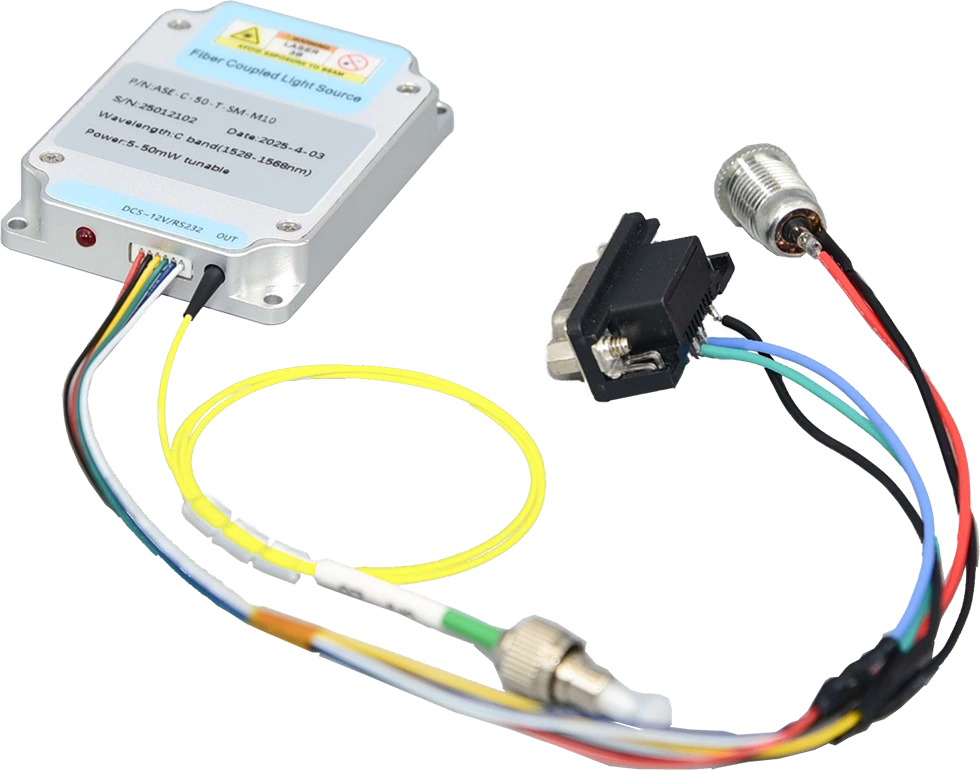

Mikromodul širokopasovnega svetlobnega vira C-pasu ASE je zasnovan za aplikacije, ki zahtevajo kompaktno velikost, širokopasovni spekter in visoko stabilnost izhoda. Zaradi izjemno majhnega odtisa je idealen za prostorsko omejeni sistemi, hkrati pa ohranjajo odlično optično zmogljivost. The modul podpira nadzor RS232 ali TTL, s fiksno izhodno močjo 10/20/50 mW. prosim uporabljajte z nadzorom temperature in vlažnosti, zagotovite dobro odvajanje toplote in se izogibajte izhodna preobremenitev.

Izdelek Specifikacije

Lastnosti izdelka

● Ultra majhna velikost 50 * 50 * 15 mm;

● Visoka stabilnost 10/20/50mW izhodna moč;

● Spektralna ravnost ≤2dB;

● Podpira nadzor RS232 / TTL za enostavno integracijo.

1. Aplikacije izdelka-C-band ASE Mikromodul širokopasovnega svetlobnega vira

● Testiranje optičnih komponent;

● Raziskave in razvoj optičnih komunikacij;

● Zaznavanje optičnih vlaken.

Izdelek Podrobnosti

● Tipičen spekter

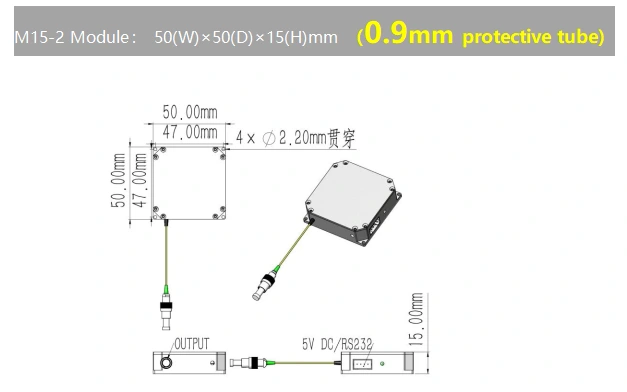

● Mera (mm): mikromodul

Delovanje Koraki

Step1.Unpacking

Pred montažo preverite, ali so vsi dodatki popolni.

Korak 2. Povežite napajanje in obliž za vlakna Vrvica

Vklopite napajanje; povežite izhodna vrata svetlobnega vira z uporabo vlaken patch kabel.

Korak 3. Aktivirajte vir svetlobe

Vklopite napajanje vira svetlobe. Opomba: Na tej stopnji je delovni tok in moč ustrezata parametrom, ki jih nastavi gostitelj računalnik med zadnjim izklopom; če je potrebna prilagoditev, te nastavitve je mogoče spreminjati s programsko opremo. Opozorilo: je strogo prepovedano za priključitev ali odklop optičnih konektorjev, medtem ko je vir svetlobe aktivna.

Setp4.Shut Down

Po uporabi odklopite napajalni kabel.

Naročanje informacije

npr.: ASE-C-20-SM-MC

(Informacije o naročilu: Mikromodul širokopasovnega svetlobnega vira C-pasu ASE, 20 mW izhodna moč, z vlakni SM, paket mikromodula).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite nabiranje prahu in poškodbe končne površine.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Neuporabljene priključke zaprite s protiprašnimi pokrovčki.

● Opremo hranite v suhem okolju brez vlage.

2. Zagotavljanje kakovosti in poprodajne storitve-C-band ASE Broadband Light Izvorni mikromodul

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
