Širokopasovni svetlobni vir ASE z nizko ravnostjo C-pasu

Kazalo

1. Predstavitev Širokopasovni svetlobni vir ASE z nizko ravnostjo C-pasu

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Koraki delovanja

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

To je nekoherentni ASE z nizko ravnostjo C-pasu Širokopasovni svetlobni vir, ki je spontana emisija, ki jo ustvari a polprevodniški laser v kvarčnem vlaknu, dopiranem z erbijem, s spektrom 1526~1566nm pokritost in 10/20/30/50mW izhodne moči. Priložen celoten komplet dodatkov; priložen uporabniški priročnik. Primeren je za optična vlakna testiranje naprav, proizvodnja FBG rešetk, medicinsko slikanje itd varnostni ukrepi proti vlagi, prahu in koroziji; naj bo shranjen na suhem mesto.

Izdelek Specifikacije

Lastnosti izdelka

● Cose učinkovito;

● Širok spekter;

● visoko stabilnost izhodne moči.

Aplikacije izdelkov

● Optični zaznavanje vlaken;

● Medicinski slikanje;

● Testiranje naprav z optičnimi vlakni.

Izdelek Podrobnosti

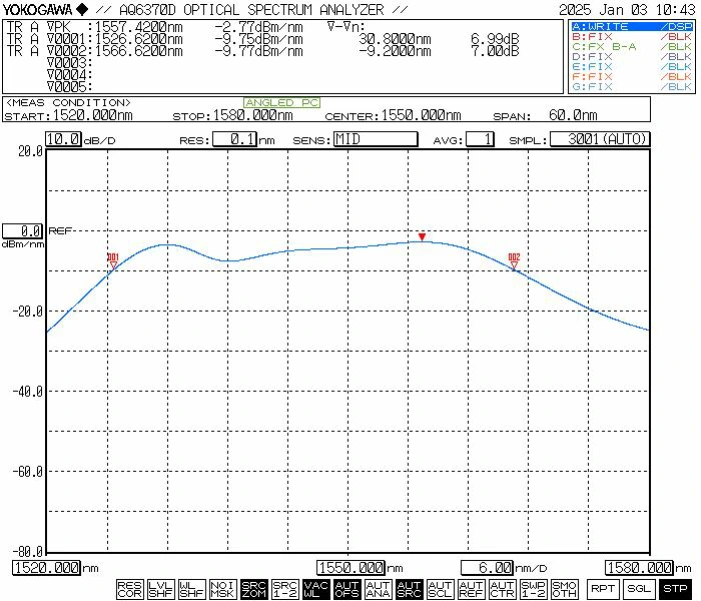

● Tipičen spekter

● Standardni dodatki

Delovanje Koraki

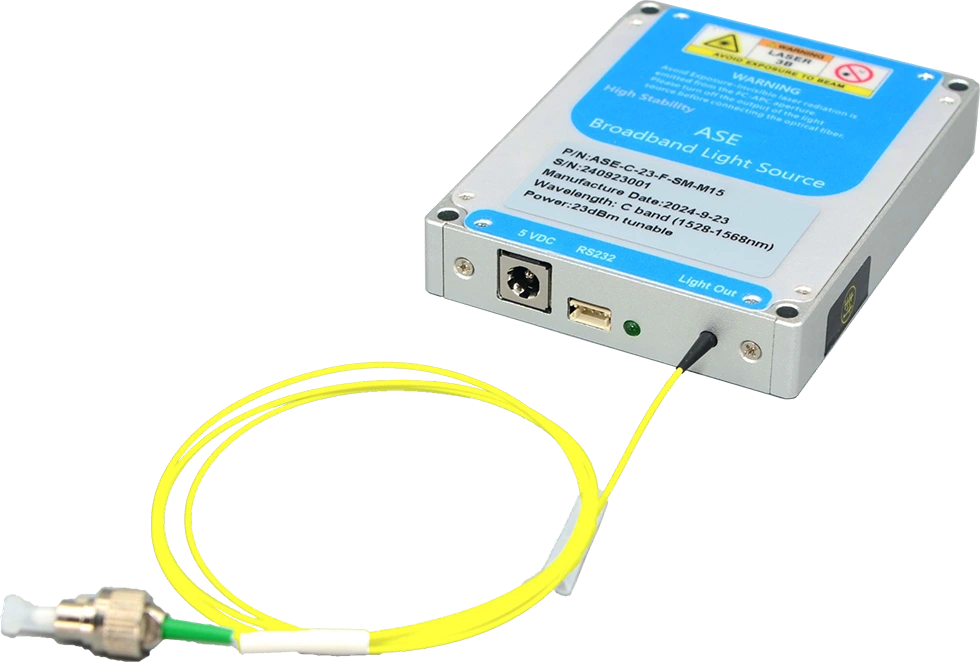

Korak 1. Videz: Od leve proti desni - moč vrata, serijski komunikacijski vmesnik ZH2.54 (3-polni), LED indikator napajanja in vrata za enomodna vlakna za optični izhod.

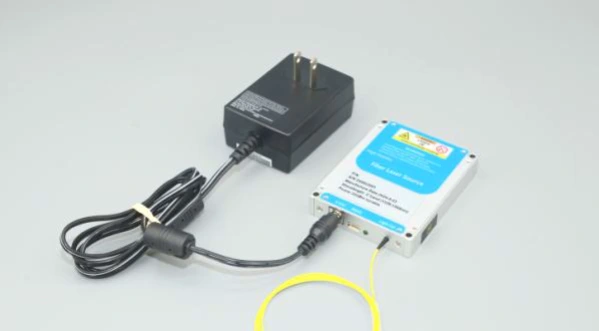

Korak 2. Napajanje: privzeto vhod za napajanje je DC 5,5×2,1 mm vmesnik; takrat je enoti priložen ustrezni napajalnik DC 5 V pošiljke. Način za priključitev napajalnika na vir svetlobe modul je prikazan na priloženi sliki; poskrbite, da uporabljate samo originalni priloženi napajalnik. Uporaba nezdružljive moči adapter lahko povzroči poškodbe vira svetlobe. Druga možnost je različica z napajalnim kablom s konektorjem v obliki črke U je na voljo olajšati priključitev na stikalno napajanje; vendar ta možnost mora biti posebej zahtevano ob nakupu.

3. korak. Povezovanje optičnih povezovalnih kablov: Odstranite protiprašni pokrov z optičnega konektorja in preglejte končno stran vlaken; se prepričajte, da ni onesnažen ali poškodovan, preden ga povežete z drugim komponente iz optičnih vlaken ali preskusno opremo. Za svetlobne vire visoke moči je za povezavo je priporočljivo uporabiti fuzijsko spajanje.

Setp4. Priključitev svetlobnega vira Modul na gostiteljski računalnik: Uporabite originalni serijski podatkovni kabel USB-RS232 priložen modulu svetlobnega vira za povezavo modula z računalnikom. Računalnik zahteva predhodno namestitev namenskega gonilnika za serijska vrata za pravilno prepoznavanje kabla USB-RS232; sicer bo gostiteljska programska oprema ne morejo vzpostaviti pravilne povezave ali komunicirati s svetlobo izvorni modul. Za pridobitev potrebnega gonilnika se obrnite na Box Optronics.

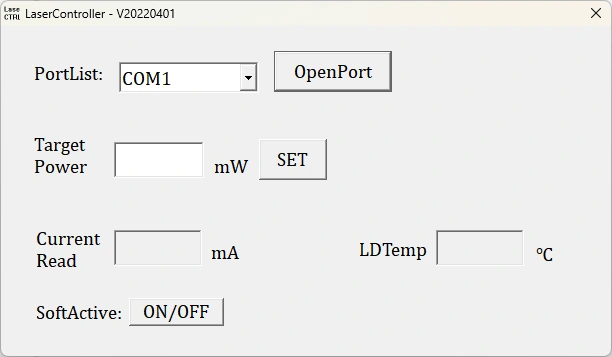

Korak 5. Programska oprema: Za izdelke modula svetlobnega vira ASE z nastavljivo močjo, optično izhodno moč je mogoče regulirati s programsko opremo gostitelja; za fiksno moč modelov, stopnje moči ni mogoče prilagoditi.

Naročanje informacije

npr.: ASE-C-F7-20-SM-M

(Podatki o naročilu: Širokopasovni svetlobni vir C-pasu nizke ravnosti ASE, spektralna ravnost≤7dB, 20mW izhodna moč, z vlaknom SM, paket modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● V pogojih čiste končne površine lahko enomodna vlakna (kot npr Hi-1060, PM980, G652D ali PM1550) imajo teoretično toleranco moči približno 200 mW neprekinjene svetlobe. Posledično za vire svetlobe in ojačevalniki z izhodno močjo pod 200 mW, izhodni optični konektorji se lahko poveže z drugimi napravami z enomodnimi vlakni s standardnimi adapterji (prirobnice iz vlaken). Če pa je končna stran optičnega konektorja onesnažena, je je zelo dovzeten za izgorelost v trenutku, ko je laser aktiviran – tudi če moč laserja je zelo nizka. Zato je pred izdelavo kakršnih koli optičnih povezav konektor konektorja je treba temeljito očistiti s posebnim čistilom za vlakna orodja. Poleg tega je treba skrbno uporabljati inšpektor za končno stran vlaken preglejte površino in se prepričajte, da je popolnoma brez prahu in umazanije preden nadaljujete s povezavo prek prirobnice za vlakna.

● Ko čistite, pregledujete ali povezujete konektorje z optičnimi vlakni, vas mora zagotoviti, da vir svetlobe ne oddaja svetlobe; pod nobenim pogojem naj se operacije izvajajo, ko je luč aktivna. Po končani uporabi in po odklopu od drugih konektorjev za optična vlakna mora konektor biti opremljen s protiprašnim pokrovčkom.

● Če je treba izhodno vlakno povezati z drugim vlaknom, ga je priporočamo uporabo fuzijskega spajalnika.

● Ni priporočljivo pogosto vstavljati ali odstranjevati optičnih vlaken priključke na izhodnem koncu, da preprečite kontaminacijo s prahom, kar lahko povzroči povečano vneseno izgubo—ali poškodbo končnih ploskev optičnega konektorja.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; trgovina na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
