1064nm ASE širokopasovni svetlobni vir

Kazalo

1. Predstavitev 1064nm ASE širokopasovni svetlobni vir

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Koraki delovanja

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

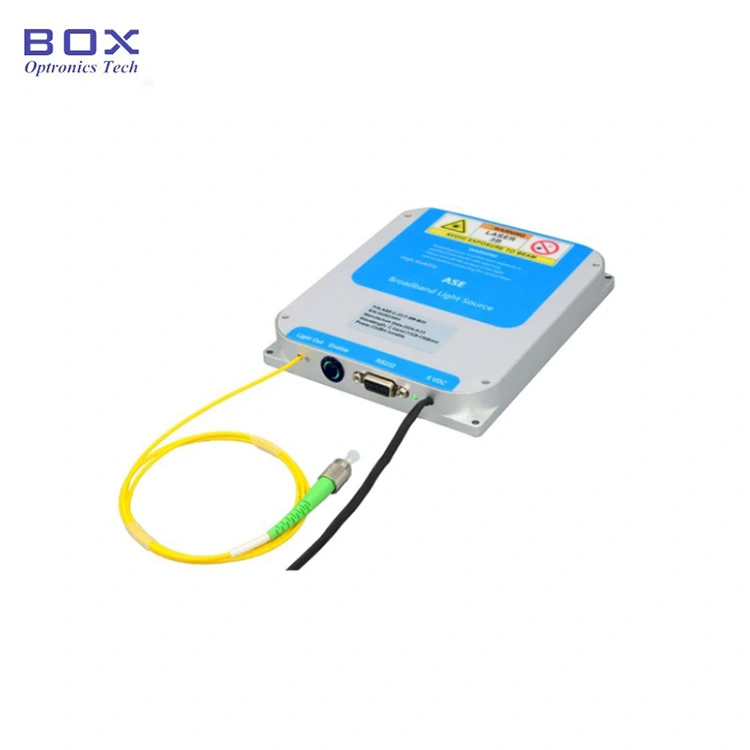

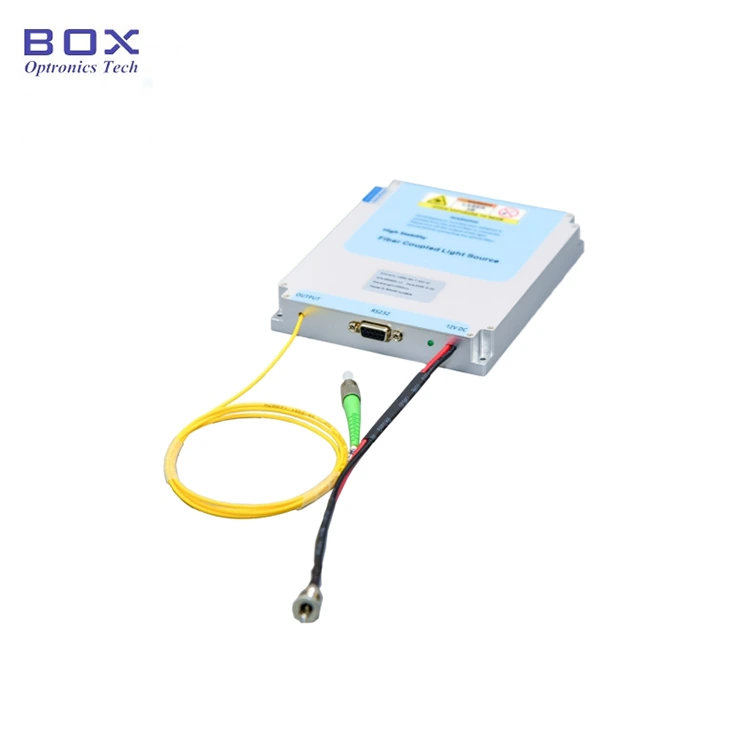

Predstavitev izdelka

To je 1064nm ASE širokopasovni svetlobni vir, ki temelji na laserji z vlakni in polprevodniškimi črpalkami, dopiranimi z iterbijem, s spektrom 1040~1080nm pokritost in 10/20/30/50/100/500/1000mW izhodne moči. Celoten komplet dodatki vključeni; priložen uporabniški priročnik. Primeren je za testiranje naprav z optičnimi vlakni, proizvodnjo FBG rešetk, medicino slikanje itd. Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; to hraniti na suhem mestu.

Specifikacije izdelka

Lastnosti izdelka

● Spektralen ravnost; 

● Izhod moč je neobvezna in nastavljiva;

● Visoka stabilnost izhodna moč;

● Modul/namizje dvojne možnosti z nadzorom komunikacije za enostavno integracijo.

ProductApplications

● zaznavanje vlaken;

● Medicinsko slikanje;

● Naprava z optičnimi vlakni testiranje.

Izdelek Podrobnosti

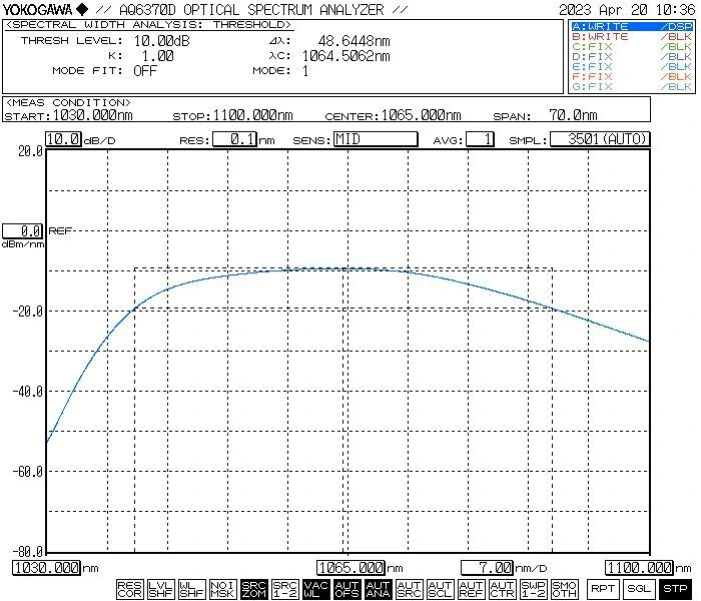

● Tipičen spekter

● Standardni dodatki

Koraki delovanja

Korak 1. Razpakiranje in sestavljanje: prosim preverite, ali so dodatki popolni

pred montažo.

Korak 2. Povezovanje skakalcev za vlakna: Odprite protiprašni pokrovček na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja ali škode.

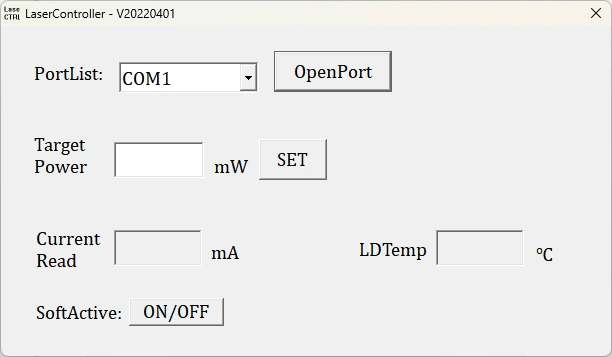

Korak 3. Priključitev napajalnika in Serijski kabel: povežite modul svetlobnega vira in napajalnik; povezati modul svetlobnega vira in računalnik s signalnim kablom USB-RS232. (Opomba: Računalnik mora najprej namestiti gonilnik za serijska vrata. Voznik je lahko najdete na CD-ROM-u ali dobite pri podjetju Box Optronics.)

Setp4.Use: Odprite vir svetlobe aktivacijsko stikalo; indikatorska lučka svetlobnega vira sveti in obstaja optična izhodna moč. V tem času sta delovni tok in vrednost optične moči so parametri, ki jih nastavi gostiteljski računalnik ob zadnji zaustavitvi. Lahko so spremenjeno in shranjeno v programski opremi gostiteljskega računalnika (samo za različico modela z nastavljivo močjo).

5. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optična povezava.

Naročanje informacije

npr.: ASE-1064-10-SM-T-M20

(Informacije o naročilu: širokopasovni svetlobni vir 1064nm ASE, izhodna moč 10 mW moč, nastavljiva moč, z vlaknom SM Hi1060, paket modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Ni priporočljivo pogosto vklapljati in izključevati optičnih vlaken konektor na izhodnem koncu. To pomaga preprečiti kontaminacijo s prahom, ki lahko povečati vnesene izgube ali povzročiti opekline končne strani konektorja.

● Pri zagonu najprej preverite, ali sta stikalo za vklop in stikalo na ključ so izklopljeni, nato priključite napajanje. Pri izklopu najprej izklopite stikalo na ključ; ko indikator stanja ugasne, odklopite napajanje. naredi ne prekinite napajanja neposredno, medtem ko svetlobni vir deluje.

● Za modele širokopasovnih svetlobnih virov ASE z manjšo izhodno močjo več kot 200 mW, lahko izhodni konektor za vlakna povežete z drugimi enomodnimi optične naprave prek odstranljivega adapterja (optična prirobnica). Če pa končna ploskev optičnega konektorja kontaminiran, je zelo dovzeten za poškodbe zaradi opeklin ko je laser aktiviran – tudi če je moč laserja zelo nizka. zato pred priključitvijo optičnega konektorja morate uporabiti specializirano optično vlakno čistilna orodja za temeljito čiščenje čelne strani. Poleg tega uporabite vlakna čelni inšpektor, da skrbno pregleda površino in zagotovi, da je v celoti brez prahu in kontaminantov, preden vzpostavite povezavo prek vlakna prirobnica. Med čiščenjem, pregledovanjem in povezovanjem optičnega konektorja, zagotoviti morate, da je vir svetlobe v deaktiviranem stanju; pod št okoliščinah, če bi se te operacije izvajale, ko je vir svetlobe oddajanje svetlobe. Ko je uporaba končana in je konektor odklopljen od drugih komponent vlaken, morate takoj pokriti priključek vlaken z zaščitno protiprašno kapico.

● Širokopasovni modeli svetlobnega vira ASE z izhodno močjo 200 mW oz višji ima lahko izhodno pletenico, zaključeno s priključkom FC/APC. Vendar je ta konektor namenjen izključno za izhodno moč, ki jo sproži uporabnik spremljanje (s priključitvijo na optični merilnik moči) ali za povezovanje z an Optični kolimator s zaključkom FC za usmerjanje laserskega izhoda v prosti prostor. To močno priporočamo, da ne uporabite adapterja s prirobnico za neposredno povezavo priključek s konektorji drugih vlaken ali naprav v lasti uporabnika; pri tem predstavlja znatno tveganje za poškodbe optičnega konektorja in sama ojačevalna enota. Če je potrebna medsebojna povezava z drugimi vlakni, je priporočljivo je uporabiti fuzijsko spajanje; poleg tega zagotovite, da vrste so povezana vlakna medsebojno združljiva.

● Opremo hranite v suhem okolju brez vlage.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
