1030nm ASE širokopasovni svetlobni vir

Kazalo

1. Predstavitev 1030nm ASE širokopasovni svetlobni vir

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

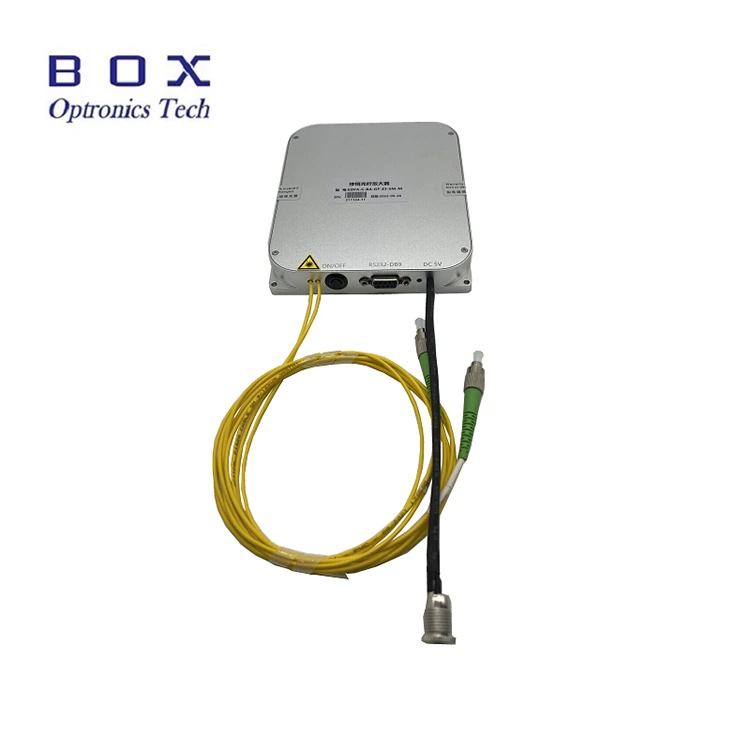

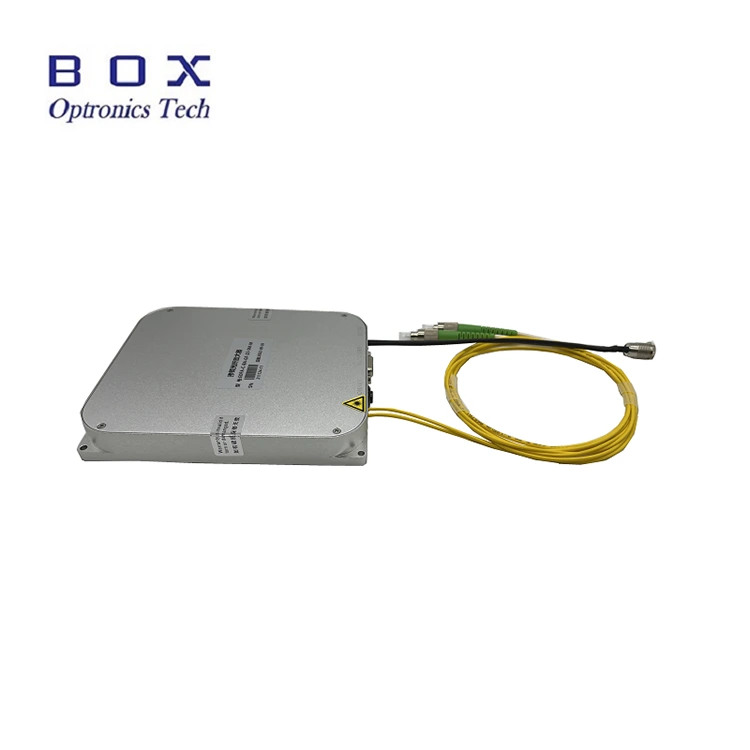

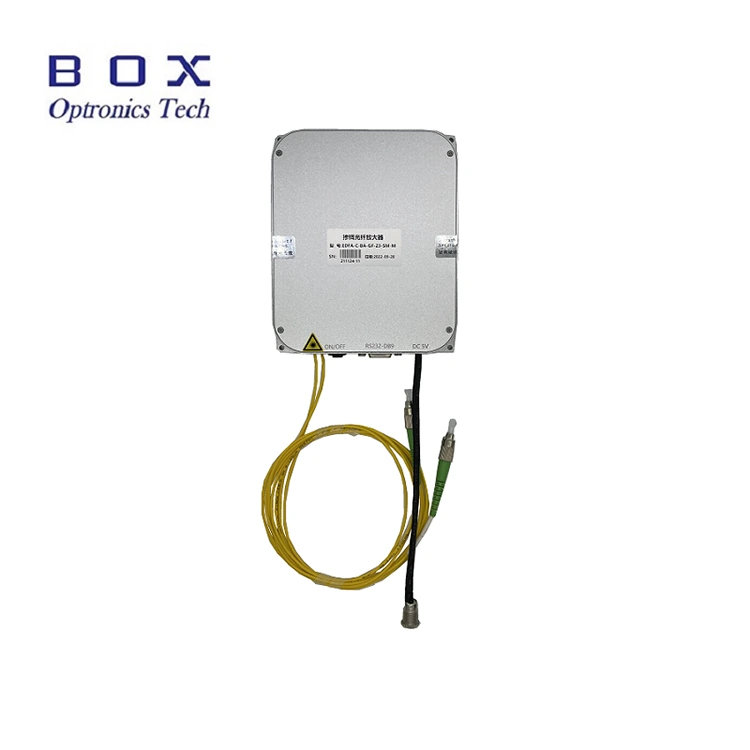

Predstavitev izdelka

To je 1030nm ASE širokopasovni svetlobni vir, ki temelji na laserji z vlakni in polprevodniškimi črpalnimi laserji, dopiranimi z iterbijem, s spektrom 1030 nm pokritost, 10/20/30/50/100/500/1000mW izhodna moč in polarizacija ekstinkcijsko razmerje le 0,2 dB. Priložen celoten komplet dodatkov; uporabnik priložen priročnik. Primeren je za optična vlakna testiranje naprav, proizvodnja FBG rešetk, medicinsko slikanje itd.

Izdelek Specifikacije

Lastnosti izdelka

● Spektralen ravnost;

● Izhodna moč je neobvezna in nastavljiva;

● Dolgotrajna valovna dolžina in stabilna moč;

● DB9 Ženske (RS232) komunikacije za enostavno integracijo.

Aplikacije izdelkov

● Vlaknine zaznavanje;

● Medicinski slikanje;

● Vlaknine testiranje optičnih naprav.

Izdelek Podrobnosti

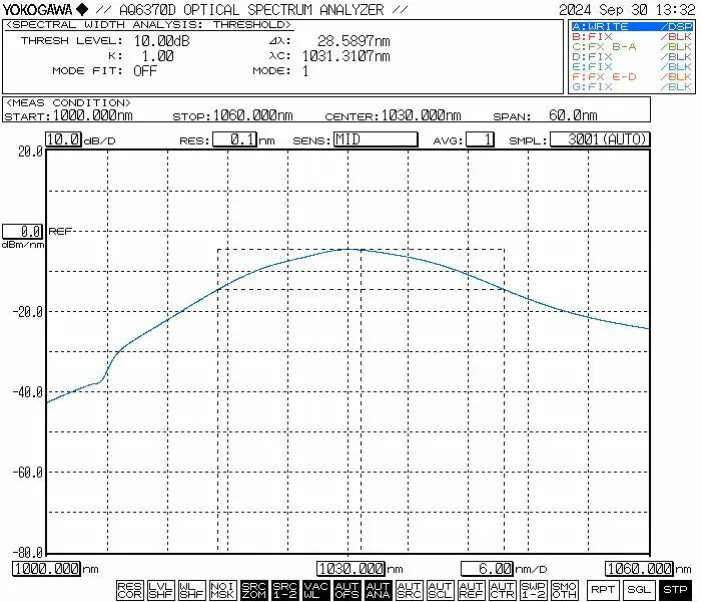

● Tipičen spekter

● Standardni dodatki

1. Koraki delovanja - širokopasovni svetlobni vir 1030 nm ASE

Korak 1. Razpakiranje in sestavljanje: prosim preverite, ali so dodatki popolni

pred montažo.

Korak 2. Povezovanje skakalcev za vlakna: Odprite protiprašni pokrovček na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja ali škode.

Korak 3. Priključitev napajalnika in Serijski kabel: povežite modul svetlobnega vira in napajalnik; povezati modul svetlobnega vira in računalnik s signalnim kablom USB-RS232. (Opomba: Računalnik mora najprej namestiti gonilnik za serijska vrata. Voznik je lahko najdete na CD-ROM-u ali dobite pri podjetju Box Optronics.)

Setp4.Use: Odprite vir svetlobe aktivacijsko stikalo; indikatorska lučka svetlobnega vira sveti in obstaja optična izhodna moč. V tem času sta delovni tok in vrednost optične moči so parametri, ki jih nastavi gostiteljski računalnik ob zadnji zaustavitvi. Lahko so spremenjeno in shranjeno v programski opremi gostiteljskega računalnika (samo za različico modela z nastavljivo močjo).

5. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optična povezava.

Naročanje informacije

npr.: ASE-1030-5HSM-B

(Podatki o naročilu: širokopasovni svetlobni vir 1030 nm ASE, izhodna moč 500 mW moč, z vlakni SM Hi1060, namizni paket).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Pred priklopom optičnih konektorjev specializirano čiščenje Za temeljito čiščenje končnih ploskev konektorjev je treba uporabiti orodje. Poleg tega je treba za natančno uporabo uporabiti inšpektor za končno stran vlaken preglejte površine in se prepričajte, da so popolnoma brez prahu in onesnaževalcev, preden jih povežete s prirobnico iz vlaken. Med čiščenjem, pregled in povezavo končnih strani optičnih vlaken je nujno zagotoviti da je vir svetlobe v izklopljenem stanju; v nobenem primeru ne sme te operacije je treba izvajati, medtem ko se svetloba prenaša. Enkratna uporaba je dokončan in konektor je bil odklopljen od drugih optičnih vlaken priključkov mora biti optični priključek opremljen z zaščitno protiprašno kapico.

● Širokopasovni modeli svetlobnega vira ASE z izhodno močjo 200 mW oz višji ima lahko izhodno pletenico, zaključeno s priključkom FC/APC. Vendar je ta konektor namenjen izključno za izhodno moč, ki jo sproži uporabnik spremljanje (s priključitvijo na optični merilnik moči) ali za povezovanje z an Optični kolimator s zaključkom FC za usmerjanje laserskega izhoda v prosti prostor. To močno priporočamo, da ne uporabite adapterja s prirobnico za neposredno povezavo priključek s konektorji drugih vlaken ali naprav v lasti uporabnika; pri tem predstavlja znatno tveganje za poškodbe optičnega konektorja in sama ojačevalna enota. Če je potrebna medsebojna povezava z drugimi vlakni, je priporočljivo je uporabiti fuzijsko spajanje; poleg tega zagotovite, da vrste so povezana vlakna medsebojno združljiva.

● Močno odsvetujemo pogosto vstavljanje ali odstranjevanje konektorji za optična vlakna na izhodnih vratih, da preprečite prah kontaminacijo—ki lahko povzroči povečano vstavljeno izgubo—ali opekline čelna stran optičnega konektorja.

● Pri zagonu se najprej prepričajte, da sta vklopno stikalo in stikalo na ključ izklopljeno, nato priključite napajalnik. Pri izklopu, najprej izklopite stikalo na ključ in šele po tem odklopite napajanje indikatorska lučka izhoda je ugasnila. Nikoli neposredno ne prekinite napajanja napajanje, medtem ko svetlobni vir deluje.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; to hraniti na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
