C-band ASE širokopasovni svetlobni vir

Kazalo

1. Predstavitev C-band ASE širokopasovni svetlobni vir

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Koraki delovanja

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

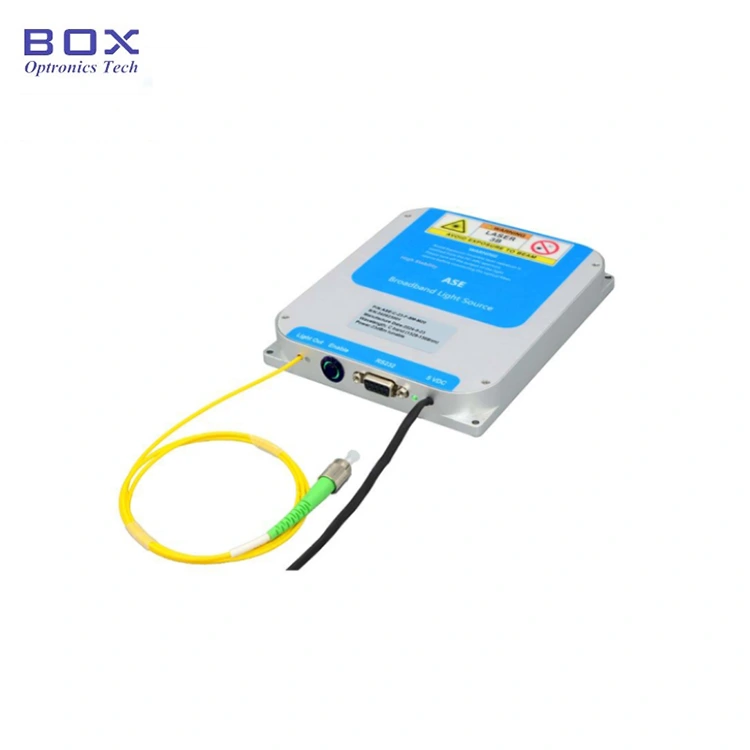

Predstavitev izdelka

Ta širokopasovni svetlobni vir ASE pripada podjetju an nekoherentni vir svetlobe, ki je spontana emisija, ki jo ustvari a polprevodniško lasersko črpano kvarčno vlakno, dopirano z erbijem. Spektralno sploščenje tehnologija dosega širokopasovne ravne spektre in valovna dolžina pokriva pas C, in spektralna ravnost <2dB, dosežena z vlakni SM ali PM izhod, možnost večstopenjske moči, primerna za aplikacije zaznavanja z optičnimi vlakni.

Izdelek Specifikacije

Lastnosti izdelka

● Visoka stabilnost izhod;

● Stanovanje spekter;

● DB9 Ženske (RS232) komunikacije za enostavno integracijo.

Aplikacije izdelkov

● Optična vlakna zaznavanje;

● Medicinski slikanje;

● Telekomunikacije;

● Optični testiranje naprave.

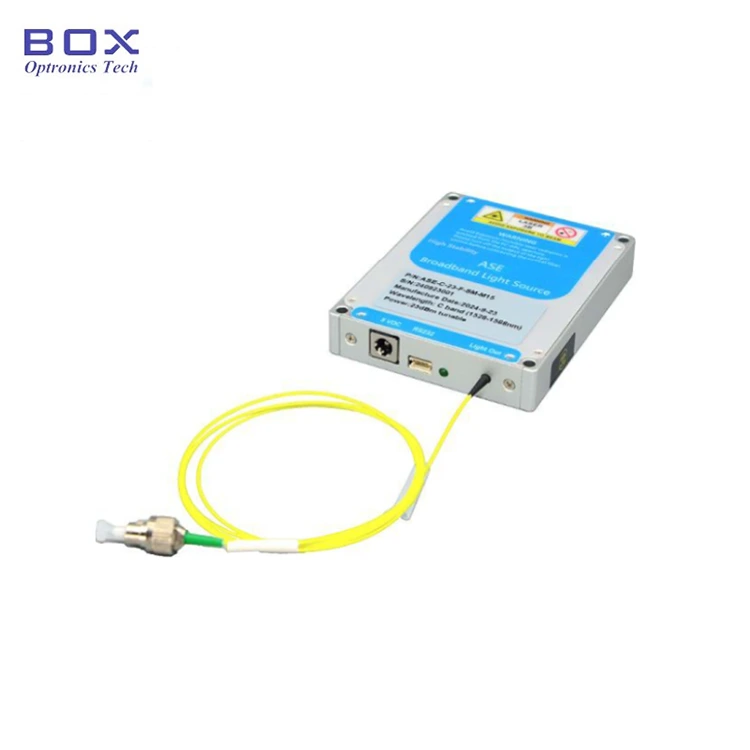

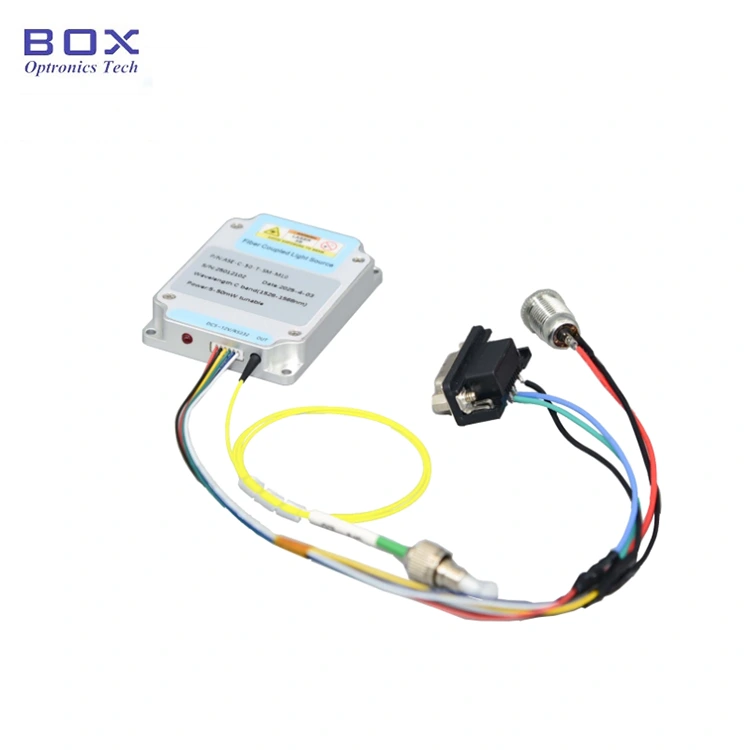

Izdelek Podrobnosti

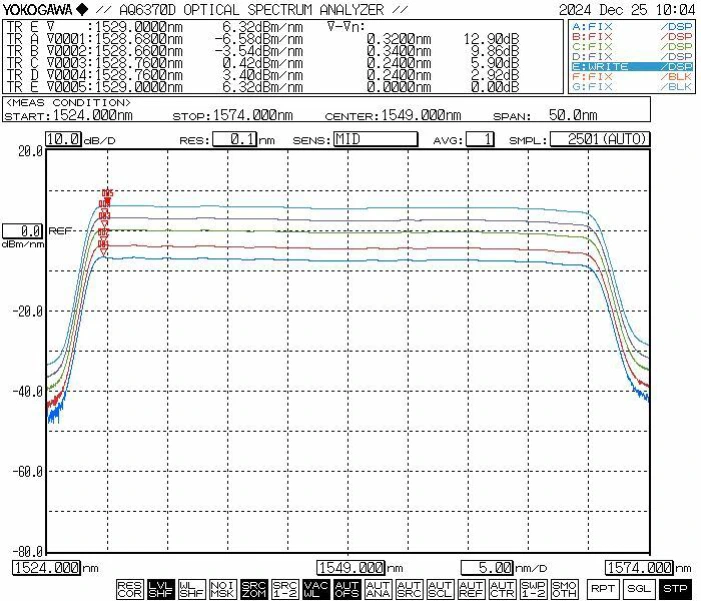

● Tipični spekter:

● Standardni dodatki

Delovanje Koraki

1. korak. Razpakiranje in sestavljanje: Pred sestavljanjem preverite, ali so dodatki popolni.

2. korak. Povezovalni vlakneni mostički: odprti protiprašni pokrovček na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja ali škode.

3. korak. Priključitev napajalnika in serijskega kabla: povežite modul svetlobnega vira in napajalnik; povežite modul svetlobnega vira in računalnik s signalnim kablom USB-RS232. (Opomba: The računalnik mora najprej namestiti gonilnik za serijska vrata. Voznika je mogoče najti na CD-ROM-u ali pri podjetju Box Optronics.)

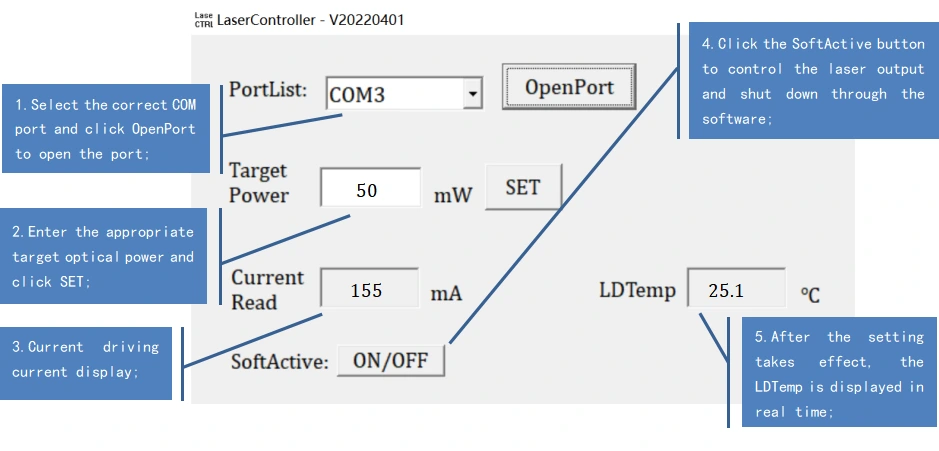

Setp4. Uporaba: Odprite vir svetlobe aktivacijsko stikalo; indikatorska lučka svetlobnega vira sveti in obstaja optična izhodna moč. V tem času sta delovni tok in vrednost optične moči so parametri, ki jih nastavi gostiteljski računalnik ob zadnji zaustavitvi. Lahko so spremenjeno in shranjeno v programski opremi gostiteljskega računalnika (samo za različico modela z nastavljivo močjo).

5. korak. Po uporabi: kliknite zapri gumb, izklopite napajanje in odklopite optično povezavo.

Naročanje informacije

npr.: ASE-C-50-SM-T-M

(Informacije o naročilu: Širokopasovni svetlobni vir ASE v pasu C, izhodna moč 50 mW moč, z vlakni SM, nastavljiva moč, paket modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Ni priporočljivo pogosto vklapljati in izključevati optičnih vlaken konektor na izhodnem koncu. To pomaga preprečiti kontaminacijo s prahom, ki lahko povečati vnesene izgube ali povzročiti opekline končne strani konektorja.

● Pri zagonu najprej preverite, ali sta stikalo za vklop in stikalo na ključ so izklopljeni, nato priključite napajanje. Pri izklopu najprej izklopite stikalo na ključ; ko indikator stanja ugasne, odklopite napajanje. naredi ne prekinite napajanja neposredno, medtem ko svetlobni vir deluje.

● Za modele širokopasovnih svetlobnih virov ASE z manjšo izhodno močjo več kot 200 mW, lahko izhodni konektor za vlakna povežete z drugimi enomodnimi optične naprave prek odstranljivega adapterja (optična prirobnica). Če pa končna ploskev optičnega konektorja kontaminiran, je zelo dovzeten za poškodbe zaradi opeklin ko je laser aktiviran – tudi če je moč laserja zelo nizka. zato pred priključitvijo optičnega konektorja morate uporabiti specializirano optično vlakno čistilna orodja za temeljito čiščenje čelne strani. Poleg tega uporabite vlakna čelni inšpektor, da skrbno pregleda površino in zagotovi, da je v celoti brez prahu in kontaminantov, preden vzpostavite povezavo prek vlakna prirobnica. Med čiščenjem, pregledovanjem in povezovanjem optičnega konektorja, zagotoviti morate, da je vir svetlobe v deaktiviranem stanju; pod št okoliščinah, če bi se te operacije izvajale, ko je vir svetlobe oddajanje svetlobe. Ko je uporaba končana in je konektor odklopljen od drugih komponent vlaken, morate takoj pokriti priključek vlaken z zaščitno protiprašno kapico.

● Širokopasovni modeli svetlobnega vira ASE z izhodno močjo 200 mW oz višji ima lahko izhodno pletenico, zaključeno s priključkom FC/APC. Vendar je ta konektor namenjen izključno za izhodno moč, ki jo sproži uporabnik spremljanje (s priključitvijo na optični merilnik moči) ali za povezovanje z an Optični kolimator s zaključkom FC za usmerjanje laserskega izhoda v prosti prostor. To močno priporočamo, da ne uporabite adapterja s prirobnico za neposredno povezavo priključek s konektorji drugih vlaken ali naprav v lasti uporabnika; pri tem predstavlja znatno tveganje za poškodbe optičnega konektorja in sama ojačevalna enota. Če je potrebna medsebojna povezava z drugimi vlakni, je priporočljivo je uporabiti fuzijsko spajanje; poleg tega zagotovite, da vrste so povezana vlakna medsebojno združljiva.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; trgovina na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
