840nm SLD širokopasovni svetlobni vir s sklopljeno optiko

Pregled izdelka - širokopasovni svetlobni vir SLD s sklopom 840 nm optičnih vlaken

Box Optronics izdeluje 840nm Fiber Coupled SLD Broadband Light Source, visoko zmogljivo aktivno optično komponento, ki temelji na ojačani spontani emisiji (ASE) iz polprevodniške strukture optičnega ojačevalnika, ki zagotavlja visoko optično moč s široko spektralno pasovno širino in nizko časovno koherenco.

Zagotavlja višjo izhodno moč kot LED, hkrati pa ohranja veliko širši spekter kot laserske diode, zaradi česar je primeren za aplikacije, ki zahtevajo nizko koherenco in visoko svetlost.

Z najmanjšo izhodno močjo 5 mW, tipično pasovno širino 10 nm 3 dB in odlično stabilnostjo moči (≤±0,02dB kratkoročno, ≤±0,05dB dolgoročno) je ta 840nm vir SLD optimiziran za natančne sisteme zaznavanja in slikanja z optičnimi vlakni. Naprava je na voljo tako v obliki kompaktnega modula (70 × 90 × 18 mm) za sistemsko integracijo kot v namizni obliki (195 × 220 × 120 mm) za laboratorijska in testna okolja.

Ta svetlobni vir SLD, ki je standardno opremljen s 780-HP fiber pigtails in priključki FC/APC, z izbirnim komunikacijskim vmesnikom RS485 za spremljanje in krmiljenje, ponuja vsestranskost in zanesljivost za široko paleto aplikacij.

Ključne značilnosti - širokopasovni svetlobni vir SLD, povezan z 840 nm vlakni

● Visoka izhodna moč: najmanj 5 mW

● Široka spektralna pasovna širina: 10nm tipično (-3dB)

● Nizko spektralno valovanje za čist spekter

● Profil Gaussovega spektra

● Odlična stabilnost moči: ≤±0,02 dB/15 min kratkoročno

● Dolgoročna stabilnost: ≤±0,05dB/8 ur

● Izhod, povezan z vlakni 780-HP

● Standard priključka FC/APC, na voljo so tudi druge možnosti

● Dva faktorja oblike: Module in Benchtop

● RS485 komunikacijski vmesnik za spremljanje

● Primerjava poceni rešitev

● Širok razpon delovne temperature: -5°C do +55°C

● Kompaktna in robustna oblika paketa

● Izbirna namizna različica z zaslonom na dotik

Tipične aplikacije - 840nm širokopasovni svetlobni vir SLD, povezan z vlakni

● Žiroskopi z optičnimi vlakni (FOG)

● Sistemi optične koherentne tomografije (OCT).

● Medicinsko slikanje in biomedicinska optika

● Sistemi zaznavanja z optičnimi vlakni

● Interferometrija bele svetlobe

● Testiranje in karakterizacija optičnih komponent

● Raziskovalni in razvojni laboratoriji

● Reflektometrija z optično koherentno domeno (OCDR)

Tehnične specifikacije - širokopasovni svetlobni vir SLD s sklopom vlaken 840 nm

Optične specifikacije (T=25°C)

Mehanske in okoljske specifikacije

Podrobnosti o izdelku-širokopasovni svetlobni vir SLD, povezan z vlakni 840 nm

Kaj je SLD?

Superluminiscenčna dioda (SLD) je polprevodniški širokopasovni optični vir, ki temelji na ojačani spontani emisiji (ASE) z visokim optičnim ojačenjem v valovodni strukturi, podobni laserski diodi, ki deluje v pogojih potlačene optične povratne informacije, da se prepreči lasersko nihanje.

Za razliko od laserskih diod, ki se zanašajo na resonančno votlino, SLD uporabljajo fasete z nizko odbojnostjo (prevlečene z AR) in nagnjene ali nagnjene valovodne strukture za zatiranje povratne informacije o votlini, kar omogoča visoko optično ojačitev, hkrati pa se izogiba laserskemu delovanju.

Ključne značilnosti SLD:

• Občutno višja izhodna moč in svetlost kot LED diode, hkrati pa ohranja nizko časovno koherenco

• Širokopasovno oddajanje z gladko spektralno ovojnico ASE

• Zelo nizka časovna koherenca (kratka koherenčna dolžina), idealna za interferometrične aplikacije, kot je OCT

• Običajno enomodna valovodna struktura, ki omogoča učinkovito spajanje enomodnih vlaken

• Spektalna oblika, ki je običajno zasnovana kot kvazi-Gaussov ali prilagojen profil z ravnim vrhom, odvisno od zasnove

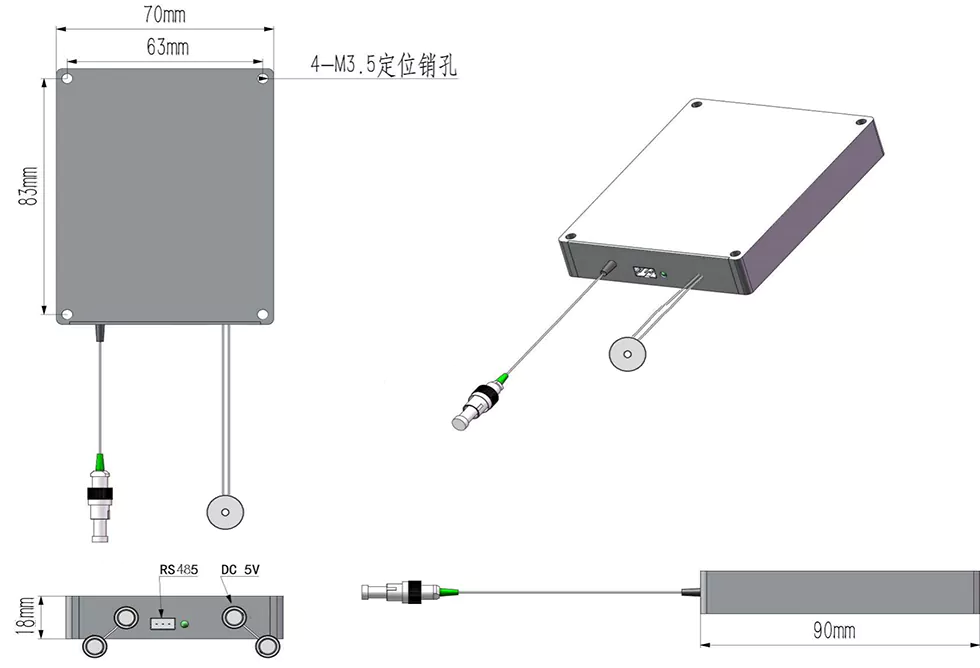

Dimenzije paketa

Širokopasovni svetlobni vir 840 nm SLD je na voljo v dveh paketnih konfiguracijah:

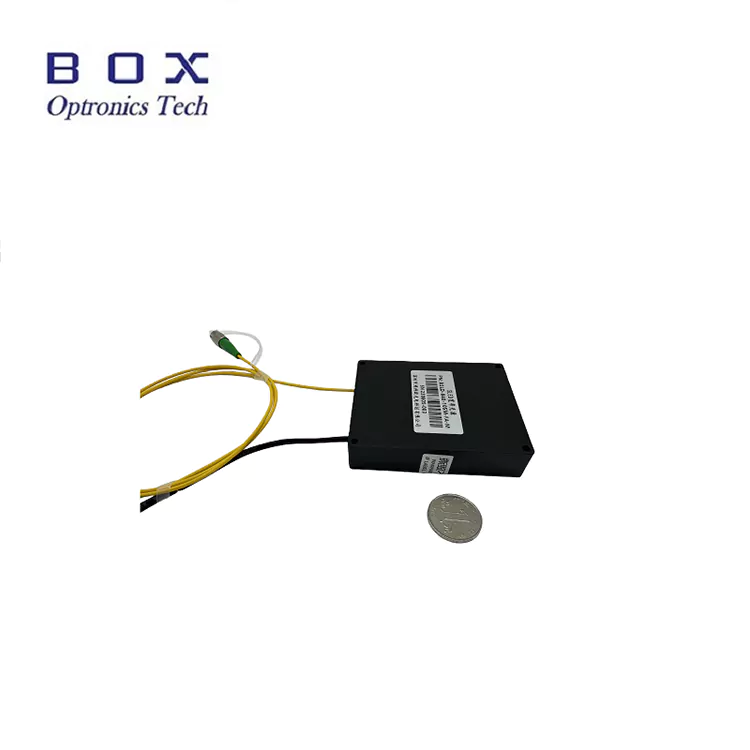

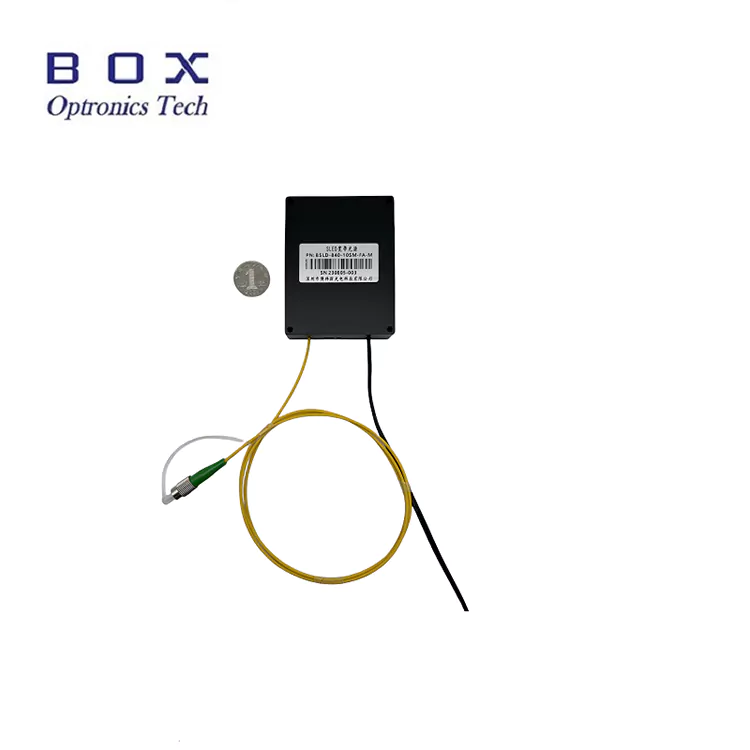

Različica modula (70×90×18 mm):

• Kompaktna oblika z nizkim profilom za sistemsko integracijo

• 4-M3.5 pritrdilne luknje za varno namestitev

• Vhod enosmernega napajanja (5V ali 12V)

• Komunikacijska vrata RS485 (DB9 ženski)

• Fiber pigtail izhod s priključkom FC/APC

• Idealen za vgradnjo v instrumente in sisteme

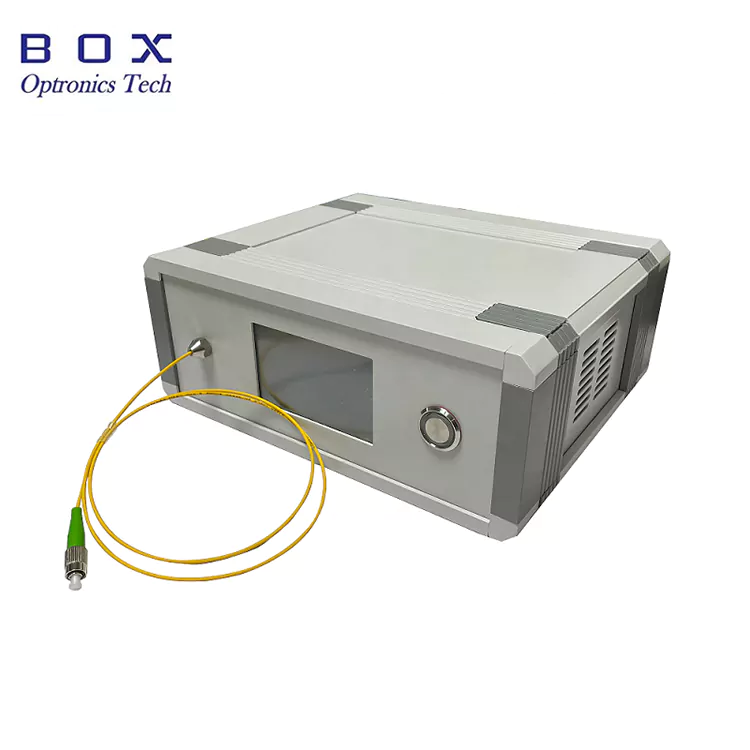

Namizna različica (195×220×120 mm):

• Namizna oblika za laboratorijsko uporabo

• Vgrajen zaslon na dotik za spremljanje stanja

• Vhod AC (110-240V univerzalno)

• Komunikacijska vrata RS485 (DB9 ženski)

• Optični izhod na sprednji plošči

• Enostaven za uporabo, delovanje plug-and-play

• Idealno za laboratorije za raziskave in razvoj ter testna okolja

Nadzor in spremljanje

Tako modularna kot namizna različica podpirata komunikacijski vmesnik RS485 za nadzor in nadzor. Namizna različica ima dodatno vgrajen zaslon na dotik za lokalno upravljanje.

Razpoložljivi parametri spremljanja in nadzora:

• Nadzor izhodne moči

• Spremljanje trenutnega pogona

• Spremljanje temperature

• Prilagoditev moči (izbirno)

• Programska oprema gostiteljskega računalnika za nadzor osebnega računalnika (izbirno)

Zakaj izbrati Box Optronics?

• Strog nadzor kakovosti s 100-odstotnim testiranjem pred pošiljanjem

• Konkurenčne cene s stabilno zmožnostjo dostave v razsutem stanju

• Prilagodljive možnosti prilagajanja za valovno dolžino, moč, pasovno širino, vlakna in priključke

• 7 × 24 ur tehnična podpora in hiter odziv

• Globalno pošiljanje s hitro dostavo DHL, UPS in FedEx

• Na voljo sta modularna in namizna različica

• Izbirna gostiteljska programska oprema za integracijo sistema

• Zanesljiva dolgoročna dobava proizvodnih količin

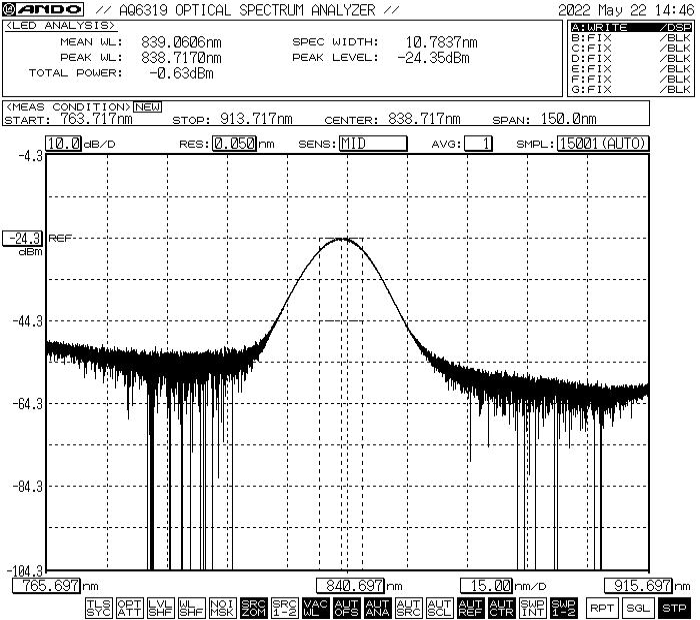

Spektralna zmogljivost-840nm širokopasovni svetlobni vir SLD s sklopljeno optiko

Tipičen spekter kaže središčno valovno dolžino okoli 840 nm s pasovno širino približno 10 nm -3 dB.

*Opomba: prikazan spekter je tipična zmogljivost. Dejanski spekter se lahko nekoliko razlikuje od enote do enote. Pišite nam za posebne podatke o spektru ali zahteve glede spektra po meri.

Podatki o naročanju - 840nm širokopasovni svetlobni vir SLD, povezan z vlakni

Nomenklatura modela

BSLD - XXX - XX - XX - X - (X)

Primer: BSLD - 840 - 51 - SM - M

Širokopasovni svetlobni vir 840 nm SLD, izhodna moč 5 mW, pasovna širina 10 nm, vlakna 780 HP, različica modula, napajanje 5 VDC

Razpoložljive možnosti prilagajanja

• Sredinska valovna dolžina: standard 840 nm, druge valovne dolžine so na voljo na zahtevo

• Izhodna moč: standardno 5 mW, na voljo so možnosti z večjo močjo

• Spektralna pasovna širina: standard 10 nm, na voljo so druge možnosti pasovne širine

• Vrsta vlaken: standard 780-HP, na voljo so tudi druga posebna vlakna

• Dolžina vlaken: 0,5 m, 1 m, 1,5 m, 2 m (na voljo so dolžine po meri)

• Vrsta pletenice: 900μm ohlapna cev, 3,0 mm ohlapna cev

• Vrsta konektorja: standard FC/APC, FC/UPC, SC/APC, LC/APC ali po meri

• Vrsta paketa: modul ali namizni računalnik

• Napajalna napetost: 5VDC, 12VDC (modul), 110-240VAC (stacionarni)

• Optični izolator: na voljo je možnost vgrajenega izolatorja

• Komunikacijski vmesnik: standard RS485, na voljo tudi drugi vmesniki

• Programska oprema gostiteljskega računalnika: na voljo za spremljanje in nadzor

Za zahteve po meri se obrnite na našo prodajno ekipo z vašimi specifikacijami.

Podatkovni list in poročilo o preskusu

Vsak širokopasovni svetlobni vir 840 nm SLD je dobavljen z izčrpnim poročilom o preskusu, ki dokumentira izmerjene parametre delovanja. PDF datoteka s podatkovnim listom vsebuje podrobne specifikacije, krivulje zmogljivosti in risbe z merami.

• Posamezno poročilo o preskusu je priloženo vsaki enoti

• Sledljiva serijska številka za vsako enoto

Podatkovni list

Pogoji ponudbe in plačila

Pogoji ponudbe

• EXW (Franko tovarna): priporočljivo, če imate račun DHL/UPS/FedEx. Pošiljamo z uporabo vašega računa; ne zaračunamo stroškov pošiljanja.

• DAP (dostavljeno na kraju samem): če nimate računa za dostavo, lahko uredimo pošiljanje s predplačanim prevozom.

• Drugi pogoji: kontaktirajte nas, da se pogovorimo.

Plačilni pogoji

• PayPal: hitro in varno plačilo vzorcev in majhnih naročil

• T/T (bančno nakazilo): standardni način plačila za običajna proizvodna naročila

• Alibaba Trade Assurance: Varna zaščita naročil za spletne transakcije z garancijo kupca

• Kreditna kartica: sprejeta prek PayPal, Alibaba

• Prilagodljivi plačilni pogoji: po dogovoru

Čas izvedbe

• Standardna proizvodnja: ~10-15 delovnih dni

• Konfiguracije po meri: 15-20 delovnih dni

• Količinska naročila: kontaktirajte za urnik proizvodnje

• Mednarodno pošiljanje: ~3-5 delovnih dni (DHL/UPS/FedEx express)

• Hitra storitev: na voljo na zahtevo

Opombe o delovanju in rokovanje

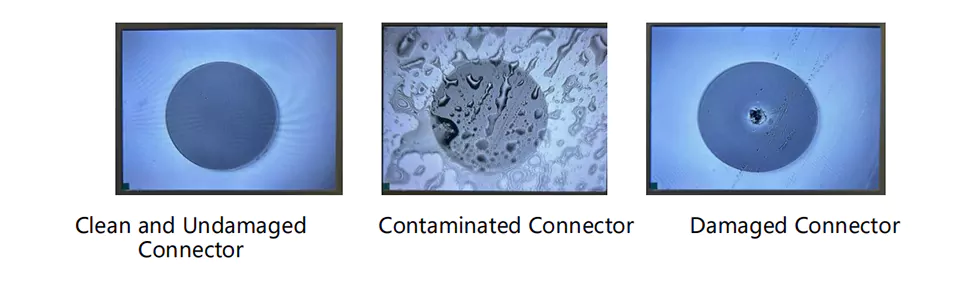

Ravnanje z vlakni

• Izogibajte se ostrim upogibom ali pregibom, ki lahko poškodujejo vlakno

• Ne vlecite ali zvijajte vlaken

• Očistite optične konektorje pred povezavo z ustreznimi čistilnimi orodji

• Ko konektorja ne uporabljate, vedno uporabljajte protiprašne pokrovčke

• Pred uporabo preglejte konec vlaken glede poškodb

Premisleki o moči in delovanju

• Pred priključitvijo zagotovite ustrezno napajalno napetost

• Ne prekoračite največjega pogonskega toka ali nazivne moči

• Za neprekinjeno delovanje uporabljajte ustrezen odvod toplote

• Pred priključitvijo/odklopom optičnih vlaken izklopite napajanje

• Ko je vklopljen, ne glejte neposredno v optični izhod
