1683nm 10mW optično sklopljeni laser

Kazalo

1. Uvedba 1683nm 10 mW laser z vlakni

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

1683nm 10mW vlakno sklopljeni laser sprejme MQW DFB čip, centralna valovna dolžina 1683nm, toleranca valovne dolžine je +/-1nm, tipičen izhod moč 10mW, 14-polni BTF paket, skladen z Telcordia GR-468 in RoHS. z enomodno vlakno in priključek FC/APC je idealen za plin TDLAS in C2H6 sistemi zaznavanja.

Izdelek Specifikacije

Izdelek Lastnosti

● visoko stabilen optični izhod 10 mW;

● industrijski standard, 14PIN metulj paket;

● Vgradna TEC in optični izolator;

● Večkvantno dobro (MQW) laser s porazdeljeno povratno zvezo (DFB).

●

Izdelek Aplikacije

● Nastavljiv diodni laser absorpcijska spektroskopija;

● spremljanje C2H6;

● Kakovost zraka v okolju spremljanje;

● Zaznavanje optičnih vlaken & lasersko odkrivanje.

Izdelek Podrobnosti

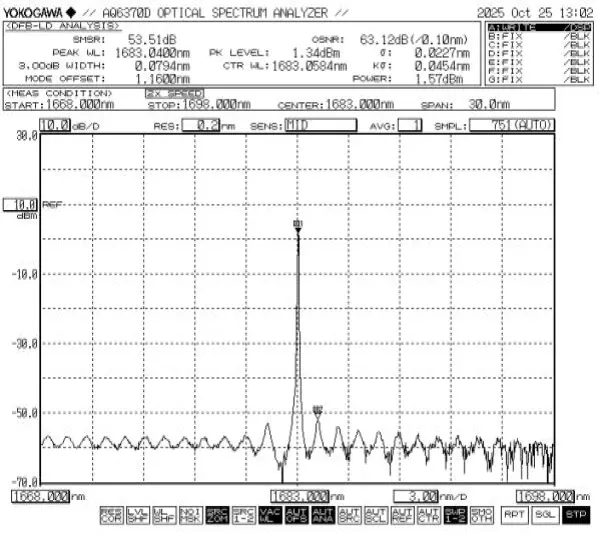

● Tipičen spekter: 1683 nm, +/-1 nm toleranca WL.

● Pogosta vprašanja

(1) Kakšna je vrsta vlakna in specifikacija priključka?

--Standardna konfiguracija uporablja enomodno vlakno s FC/APC priključek.

(2) Kakšna je vrsta paketa in način namestitve?

--1683nm 10mW optično sklopljeni laser je nameščen v standardnem 14-pinskem paket metuljček, združljiv z glavnimi laserskimi vtičnicami in montažo napeljave. Na voljo so montažne luknje za pritrditev vijakov ali toplotne blazinice priloga.

(3) Ali je na voljo testiranje vzorcev? Katere storitve so na voljo za množična naročila?

--Podprto je testiranje vzorcev in poskusna proizvodnja majhnih količin. Za naročila v velikem obsegu ponujamo količinske cene, poročila o tovarniških preskusih, po meri parametre (kot so dolžina vlakna, vrsta plašča in vrsta priključka).

Naročanje informacije

npr.: BFLD-1683-10SM-FA

(Podatki o naročilu: 1683nm 10mW optično sklopljeni laser, 14-nožni metulj paket, z vlaknom SM, priključkom FC/APC, pin-out tipa 1).

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Pri uporabi naprave strogo upoštevajte delovno napetost in tokovni razponi, navedeni v podatkovnem listu. Ključni parametri – vključno z Ith (Pragni tok), Iop max (Največji delovni tok), Vop max (Največji Delovna napetost) in λc (centralna valovna dolžina)—treba je navesti posebej v poročilu o preskusu, ki je bilo predloženo ob odpremi.Opomba: Delovanje presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
