1580nm DFB SM PM laserska dioda

Kazalo

1. Predstavitev 1580nm DFB SM PM laserske diode

2. Tehnične specifikacije

3. Funkcije izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni in preskusni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in poprodajne storitve

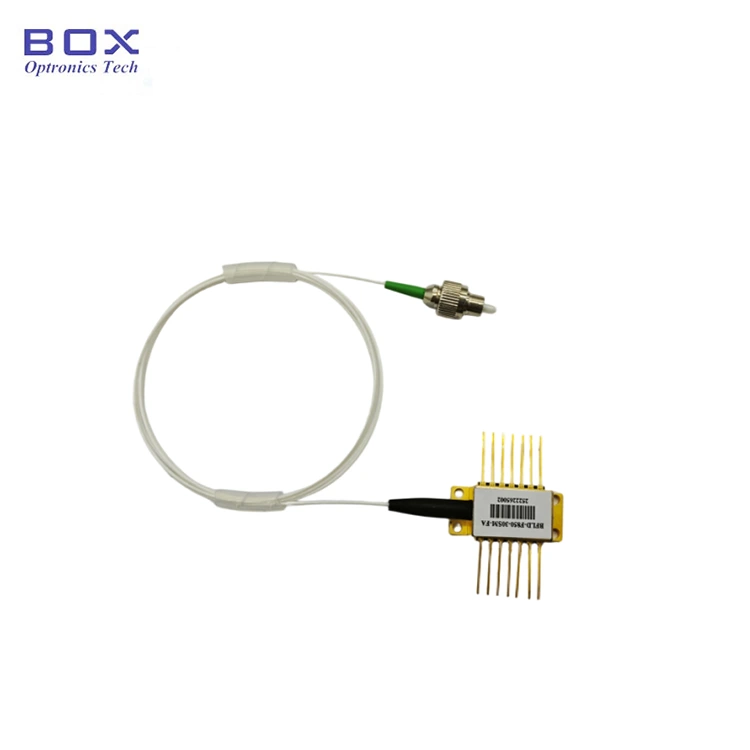

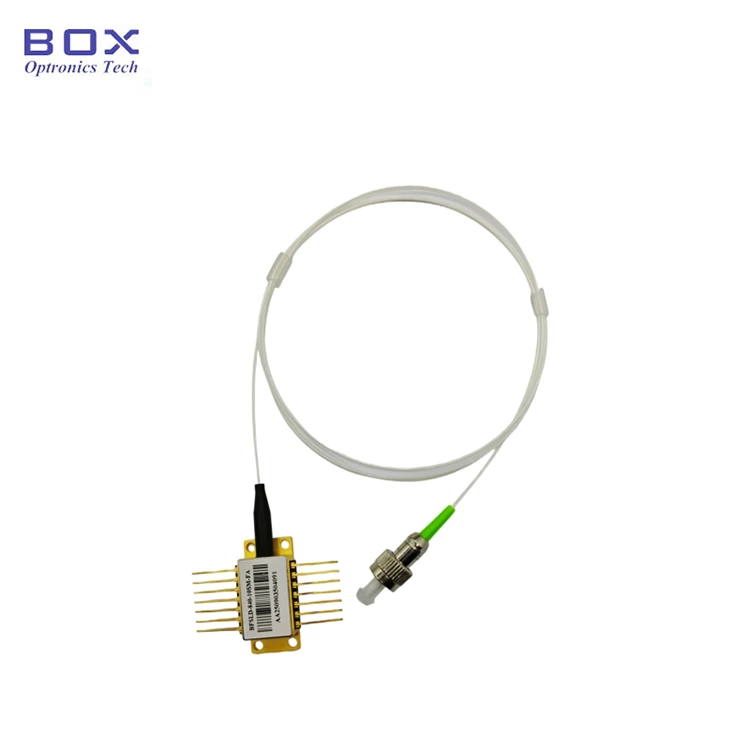

Predstavitev izdelka-1580nm DFB SM PM laserska dioda

Laserska dioda 1580 nm DFB SM PM ima vrhunski čip MQW DFB s središčno valovno dolžino 1580 nm (toleranca ± 1 nm) in tipičnim razmerjem zatiranja stranskega načina 40 dB. Zasnovan z nizkim mejnim tokom, nizko porabo energije in visoko zanesljivostjo, je popolnoma integriran s termistorjem, TEC in nadzorno diodo za stalno stabilno delovanje. Popolnoma primeren za zaznavanje plinov, testiranje pasivnih naprav in aplikacije za zaznavanje optičnih vlaken.

Specifikacije izdelka-1580nm DFB SM PM laserska dioda

Lastnosti izdelka-1580nm DFB SM PM laserska dioda

● Laserji z več kvantnimi jami (MQW) s porazdeljeno povratno zvezo (DFB);

● 14-pinski metuljček z visoko stabilnostjo;

● Integrirani termistor, TEC in fotodioda monitorja;

● nizek mejni tok in nizka poraba energije;

● Vrsta vlaken je lahko SMF-28e ali PM vlakno.

Aplikacije izdelkov-1580nm DFB SM PM laserska dioda

● Senzor iz optičnih vlaken;

● Vir svetlobe za testiranje in merjenje;

● Sistemi za detekcijo plina;

● Testiranje pasivnih optičnih naprav;

● Komunikacije po optičnih vlaknih.

Podrobnosti o izdelku-1580nm DFB SM PM laserska dioda

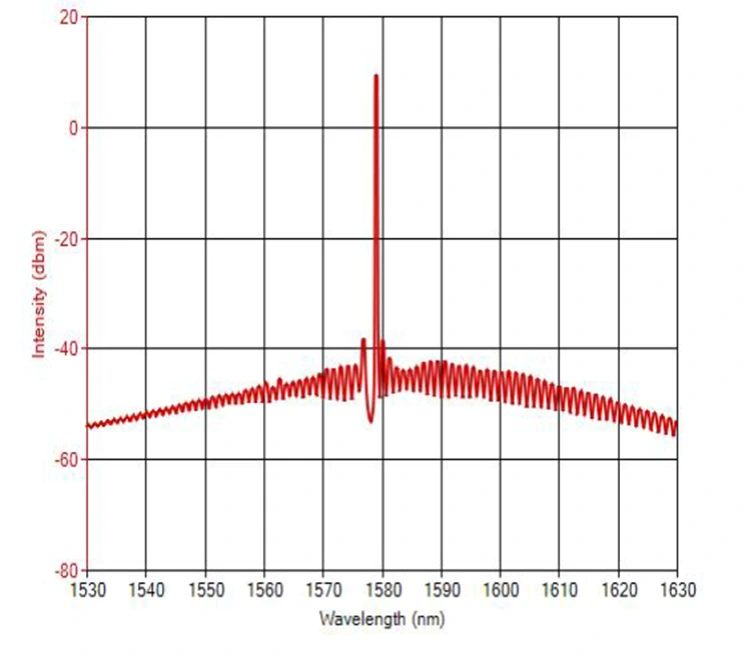

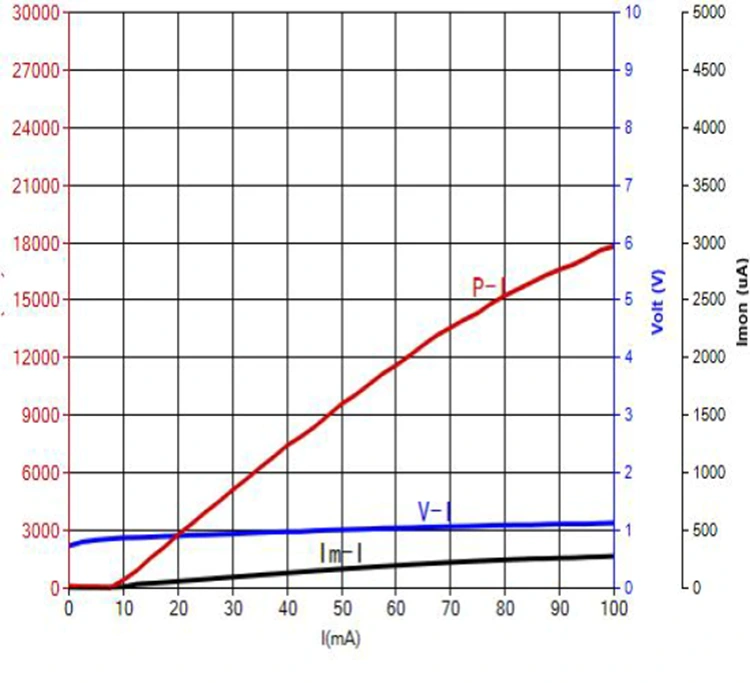

● Tipični spekter in PIV: 1580 nm 10 mW, +/-1 nm toleranca WL.

● Risba paketa in definicija PIN-OUT (enota: mm) -1580nm DFB SM PM laserska dioda

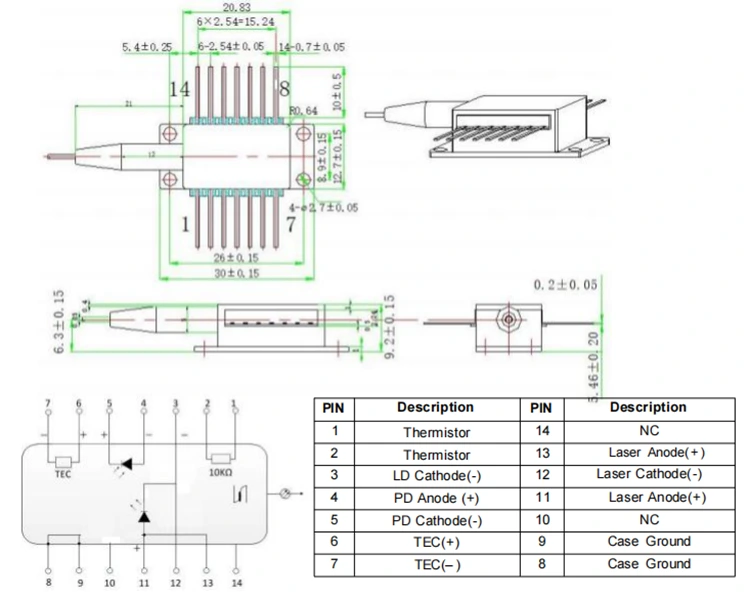

>>>Type1 pin-out

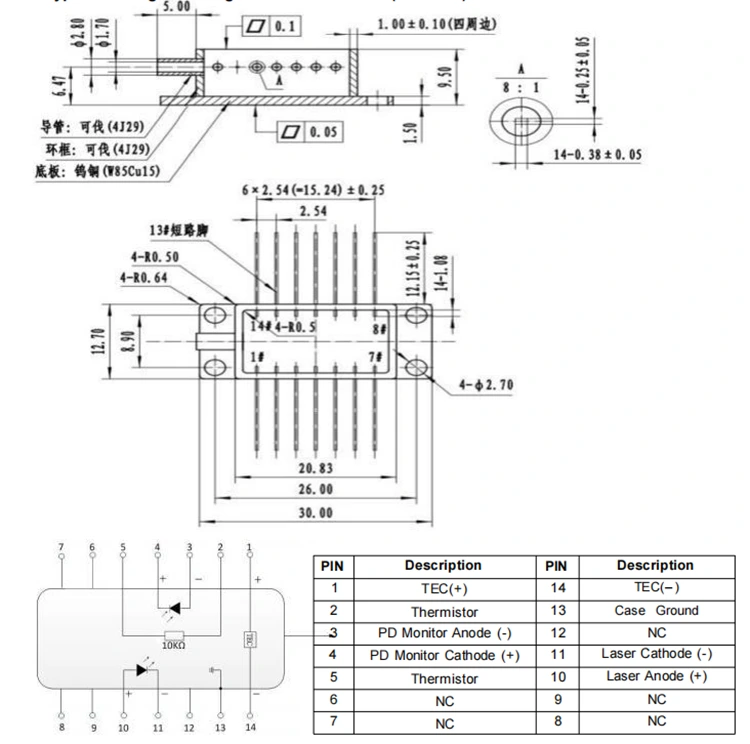

>>>Type2 pin-out

Informacije za naročanje - 1580nm DFB SM PM laserska dioda

npr.: BFLD-1580-10SM-FA2
(Podatki o naročilu: 1580nm DFB laserska dioda, 14-pinski metuljček, izhodna moč 10 mW, z vlaknom SM, priključkom FC/APC, izhodom tipa 2).

Podatkovni in preskusni list-1580nm DFB SM PM laserska dioda

Podatkovni list

Testni list

Pogoji ponudbe in plačila-1580nm DFB SM PM laserska dioda

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Pretočni čas-1580nm DFB SM PM laserska dioda

Izdelava: 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika: 3-5 delovnih dni.

Opombe o delovanju-1580nm DFB SM PM laserska dioda

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko vstavljate ali odstranjujete napravo iz vtičnice, ne pritiskajte ali vlecite za tulec na zadnji strani ohišja naprave. Pri napravah, ki so opremljene s priključki, zagotovite, da sta naprava in optični priključek med namestitvijo ali odstranitvijo istočasno dvignjena.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C, čas spajkanja pa ne sme preseči 10 sekund. Posebno pozornost je treba nameniti naslednjemu: med postopkom spajkanja mora biti naprava brez napajanja, spajkalnik pa mora biti pravilno ozemljen.

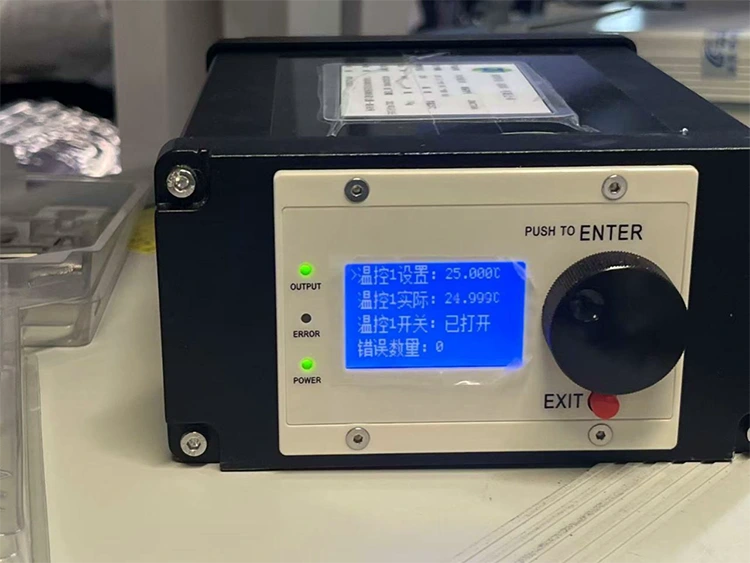

● Pred vklopom naprave najprej aktivirajte hladilnik, nato pa v majhnih korakih vključite napajanje, da preprečite pregrevanje ali preobremenitev čipa.

Zagotavljanje kakovosti in poprodajne storitve-1580nm DFB SM PM laserska dioda

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske oznake na ohišju.

(6) Poškodbe ali izgube med prevozom.
