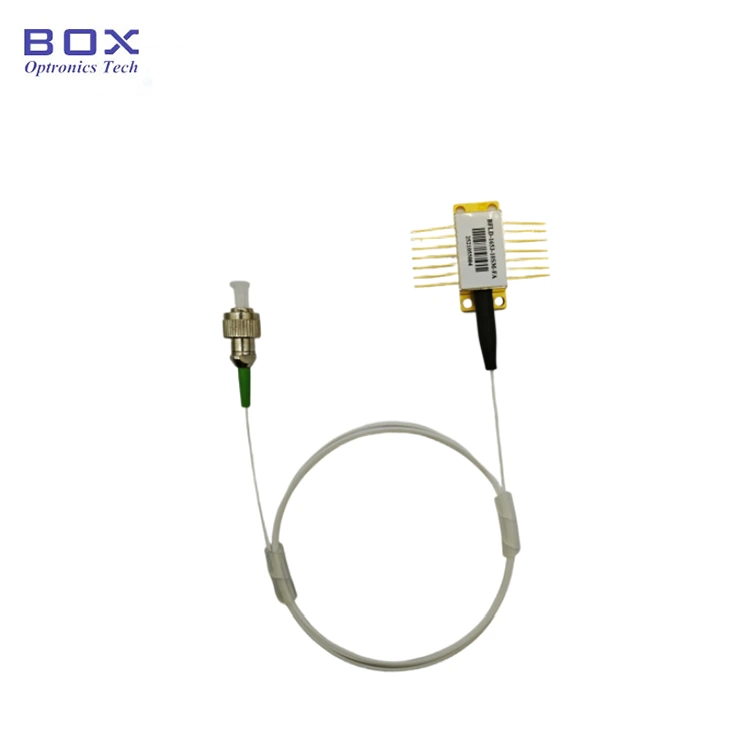

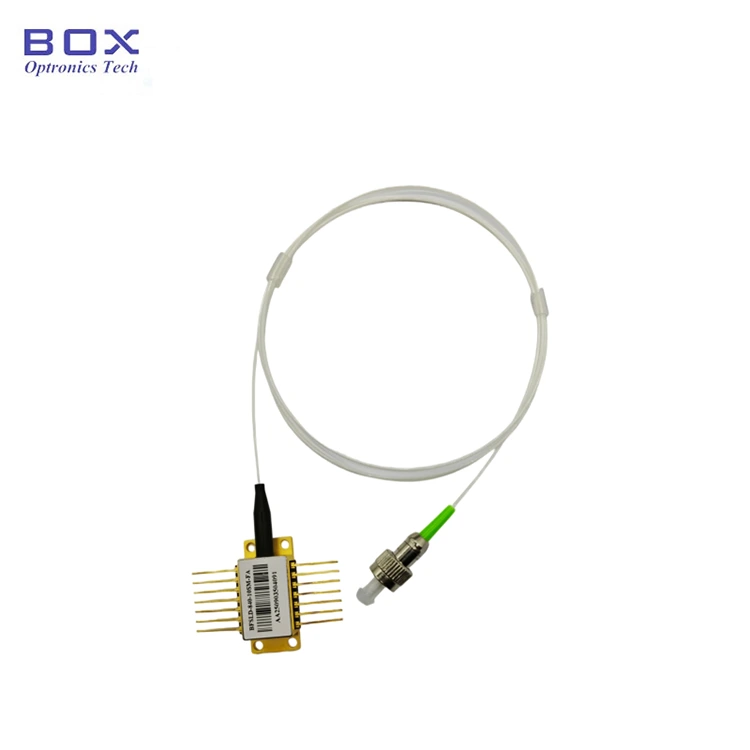

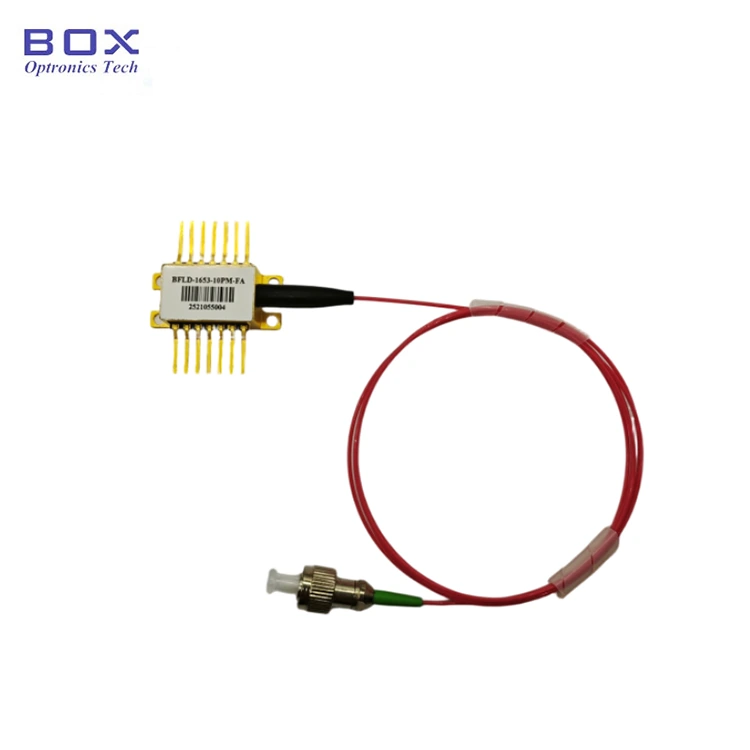

1574nm DFB laserska dioda za zaznavanje CO2

Pregled izdelka-1574nm DFB laserska dioda za zaznavanje CO2

1574nm DFB laserska dioda za zaznavanje CO2 zagotavlja 10 mW ali 20 mW optične izhodne moči prek enomodnega vlakna ali vlakna, ki ohranja polarizacijo, s priključkom FC/APC.

Laser DFB z ozko spektralno širino črte 3MHz tipično (FWHM) in visokim razmerjem dušenja stranskega načina ≥35dB (40dB tipično) zagotavlja spektralno čistost in natančnost valovne dolžine, ki sta potrebni za nastavljivo diodno lasersko absorpcijsko spektroskopijo (TDLAS) in druge tehnike zaznavanja plinov z visoko ločljivostjo.

Nahaja se v industrijskem standardnem 14-pinskem metuljčku z dvema možnostma konfiguracije zatičev, integriranim s TEC, termistorjem, monitorjem PD in izolatorjem. Laser je združljiv s standardnimi gonilniškimi ploščami laserskega metulja in zasnovami sistema.

Ključne lastnosti-1574nm DFB laserska dioda za zaznavanje CO2

· Centralna valovna dolžina: 1574 nm (razpon 1573–1575 nm), usklajena z absorpcijsko črto plina CO2

· Visoka optična izhodna moč: 10 mW ali 20 mW

· Široka modulacijska pasovna širina: tipično 2,5 GHz (-3 dB)

· Vgrajen optični izolator: ≥30dB izolacija

· Integriran termoelektrični hladilnik (TEC) in 10kΩ termistor za stabilizacijo valovne dolžine

· Temperaturni koeficient valovne dolžine: tipično 0,09 nm/°C (15 °C do 35 °C)

· Tokovni koeficient valovne dolžine: 0,01 nm/mA, značilen za uravnavanje valovne dolžine

· Standardni 14-pinski metuljasti paket, možnosti pinout tipa 1 in tipa 2

· Tok nizkega praga: 10mA~35mA

· Vgrajena fotodioda monitorja za nadzor napajanja

Tipične aplikacije-1574nm DFB laserska dioda za zaznavanje CO2

· Zaznavanje in spremljanje plina CO2 na podlagi nastavljive diodne laserske absorpcijske spektroskopije (TDLAS)

· Spektroskopija z modulacijo valovne dolžine (WMS) za visoko občutljivo zaznavanje CO₂ in sledi plina

· Sistemi zaznavanja z optičnimi vlakni, ki temeljijo na FBG in interferometričnih merilnih tehnikah

· Oprema za testiranje in merjenje komunikacije z optičnimi vlakni

· Analiza dihanja in aplikacije za biomedicinsko zaznavanje plinov

· Raziskave in razvoj v laboratorijih za fotoniko in optično zaznavanje

· Integracija OEM v analizatorje plina in instrumente za spremljanje okolja

Specifikacije izdelka-1574nm DFB laserska dioda za zaznavanje CO2

Absolutne največje ocene

Elektro-optične lastnosti (T = 25 °C Laserska temperatura)

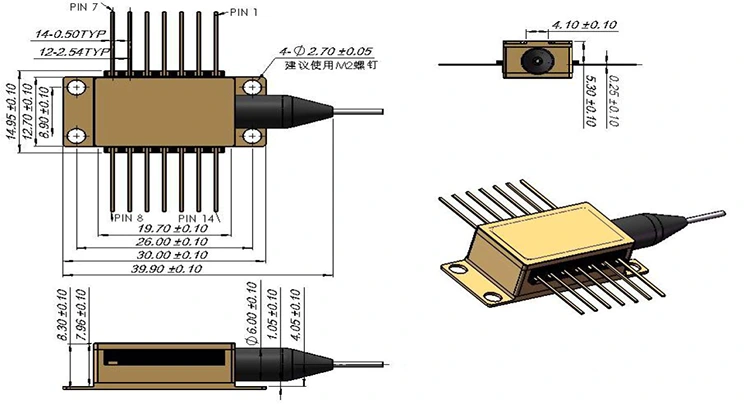

Paket in definicija zatiča -1574nm DFB laserska dioda za zaznavanje CO2

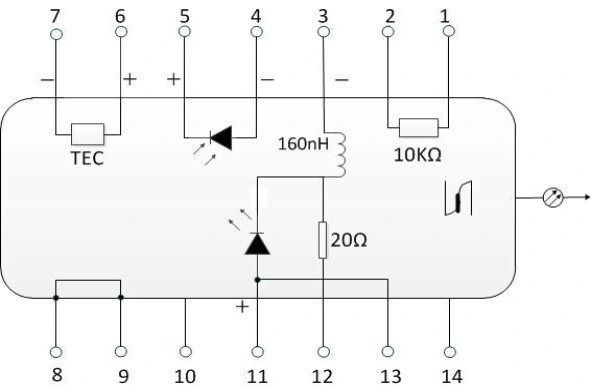

Tip 1 Pin konfiguracije

Tip 2 Pin Configuration

Informacije o naročanju

Nomenklatura modela

BFLD - XXXX - XX - XX - XX X

Primer: BFLD-1574-20PM-FA2

Pogosto zastavljena vprašanja (FAQ) -1574nm DFB laserska dioda za zaznavanje CO2

V: Kako integrirani TEC izboljša učinkovitost zaznavanja CO2?

O: Vgrajeni TEC in termistor stabilizirata temperaturo laserskega čipa, kar zmanjša valovno dolžino in odklon izhodne moči. Ker je valovna dolžina laserja DFB odvisna od temperature, natančen termični nadzor pomaga vzdrževati poravnavo s ciljno funkcijo absorpcije CO₂. TEC zagotavlja grobo nastavitev valovne dolžine, medtem ko je fino nastavitev valovne dolžine mogoče doseči z modulacijo vbrizgalnega toka.

V: Zakaj je vgrajen optični izolator pomemben za sisteme za zaznavanje plina?

O: Vgrajeni optični izolator zmanjša optične povratne informacije, ki jih povzročajo odboji od optičnih povezav in optičnih komponent. To izboljša stabilnost laserskega izhoda in zmanjša občutljivost na zunanje optične motnje, kar je še posebej pomembno za visoko občutljive sisteme za zaznavanje plina TDLAS in WMS.

V: Ali lahko dobim valovno dolžino po meri za drugo vrsto plina?

O: Da, Box Optronics zagotavlja laserske vire DFB na valovnih dolžinah, optimiziranih za različne aplikacije zaznavanja plinov, vključno, vendar ne omejeno na CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) in O2 (760 nm). Podpiramo tudi valovne dolžine kanala CWDM in DWDM za komunikacijske aplikacije. Pišite nam z vašimi zahtevami glede valovne dolžine in naša ekipa inženirjev bo pregledala izvedljivost.

V: Kakšno pogonsko in krmilno vezje je potrebno za ta laser?

A: 1574nm DFB laser zahteva gonilnik laserske diode z ustreznim omejevanjem toka, temperaturnim regulatorjem za integrirani TEC in po izbiri modulacijski vhod za skeniranje valovne dolžine v aplikacijah TDLAS. Fotodiodo monitorja je mogoče uporabiti za samodejno krmiljenje moči (APC).
