1567nm DFB metuljasta laserska dioda

Kazalo

1. Predstavitev 1567nm DFB metuljasta laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

1567nm DFB metuljasta laserska dioda z multi-kvantom dobro strukturo DFB in 14-nožni metuljasti paket. Združuje TEC in termistor, podpira SMF 28e single mode ali vlakna, ki ohranjajo polarizacijo izhod s tipično izhodno močjo 10 mW, delovna temperatura -20~+70℃, skladno z RoHS. Opomba ESD zaščite in ne presežejo absolutnih najvišjih ocen.

Izdelek Specifikacije

Lastnosti izdelka

● Multi-Quantum Well (MQW) laserji s porazdeljeno povratno informacijo (DFB);

● Vlaknine tip je lahko vlakno SMF-28e ali PM;

● 14-polni paket metulj z visoko stabilnostjo;

● Stabilnih 10mW izhod, visok SMSR in dobra optična izolacija.

Aplikacije izdelkov

● Senzor iz optičnih vlaken;

● vir svetlobe;

● Ogljikov monoksid CO plin zaznavanje;

● Srednje in dolge razdalje optična komunikacija in sistemi testiranja.

1. Podrobnosti o izdelku-1567nm DFB Butterfly Laser Diode

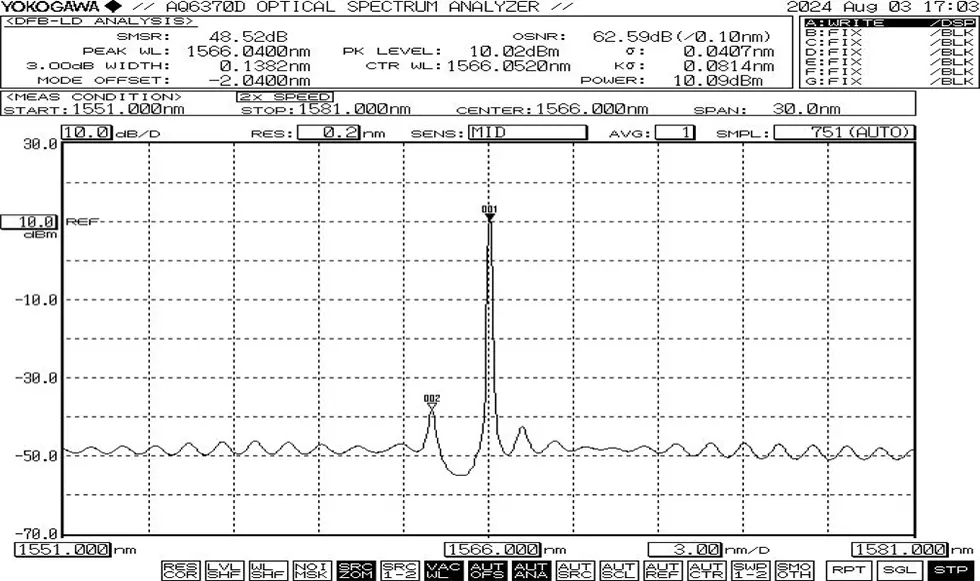

Tipičen spekter: 1567 nm, +/-1 nm toleranca WL.

● Risba paketa in definicija PIN-OUT (enota: mm) -1567nm DFB Butterfly Laserska dioda

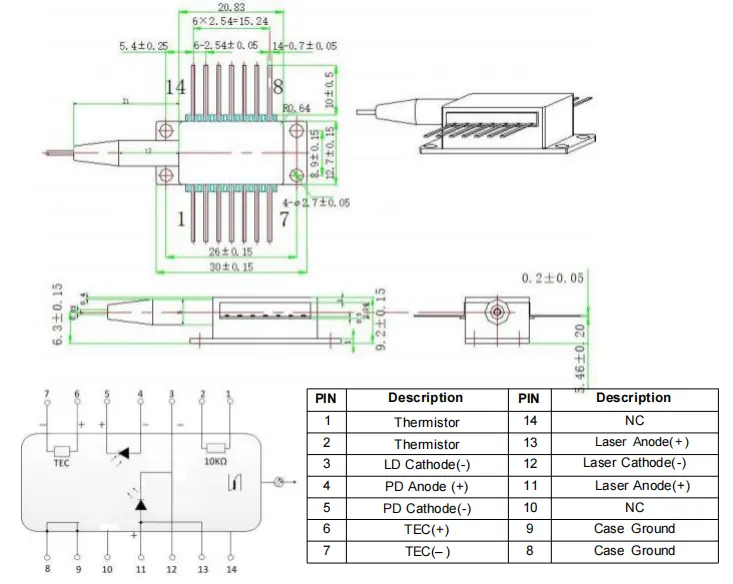

>>>Type1 pin-out

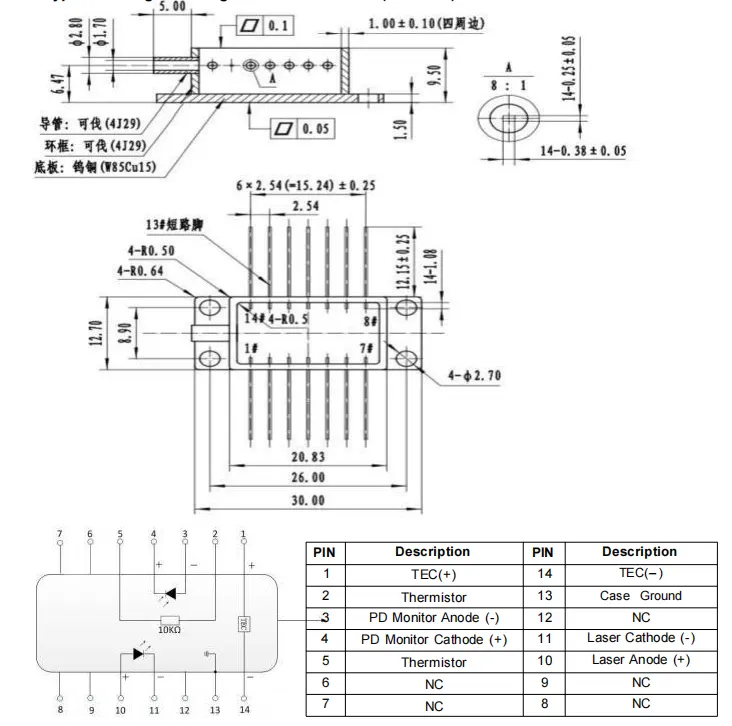

>>>Type2 pin-out

Naročanje informacije

npr.: BFLD-1567-10SM-FA

(Informacije o naročilu: 1567nm DFB Butterfly Laser Diode, 14-pin metulj paket, izhodna moč 10 mW, z vlakni SM, priključek FC/APC, izhod tipa 1).

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

2. Zagotavljanje kakovosti in poprodajne storitve-1567nm DFB Butterfly Laser Dioda

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
