1392nm 10mW DFB metuljasta laserska dioda

Kazalo

1. Predstavitev 1392nm 10mW DFB metuljasta laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

1392 nm DFB laser z vlakni in 14-pinskim metuljem paket, centralna valovna dolžina 1392n, tipična izhodna moč 10mW. Vgrajen TEC, termistor in monitor PD, ki podpira vlakna SM ali PM. Uporablja se predvsem pri zaznavanju H2O, optičnih instrumentih in preskusnih virih svetlobe. Opomba: Wire by pravilna definicija PIN-a, konec vlakna naj bo čist, pod nadzorom TEC. Prenapetost, previsoki tok, ESD, visokotemperaturno spajkanje in pretirano upogibanje vlaken je prepovedano.

Izdelek Specifikacije

Izdelek Lastnosti

● Visoka zmogljivost, laser s porazdeljeno povratno zvezo (DFB) z več kvantnimi jami (MQW);

● SMF-28e ali vlakna PM1550;

● Industrija standardni hermetično zaprt paket metulja s 14 nožicami;

● Vgradna TEC in PD.

Izdelek Aplikacije

● Porazdeljena optična vlakna zaznavanje;

● Optična komunikacija testna oprema

● Koncentracija vodne pare odkrivanje;

● Osnovni vir svetlobe za sistemi TDLAS (nastavljiva diodna laserska absorpcijska spektroskopija);

● Raziskave in laboratorij instrumenti.

Izdelek Podrobnosti

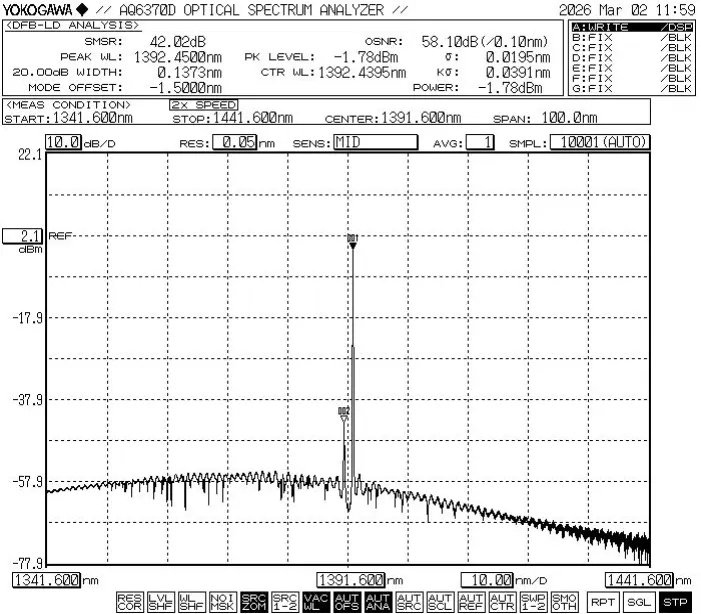

● Tipični spekter: 1392 nm, +/-1 nm toleranca WL.

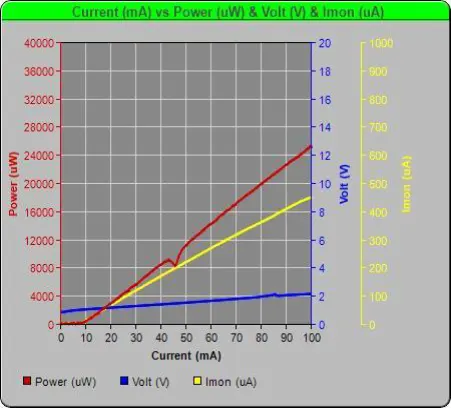

● PIV-1392nm 10mW DFB metuljasta laserska dioda

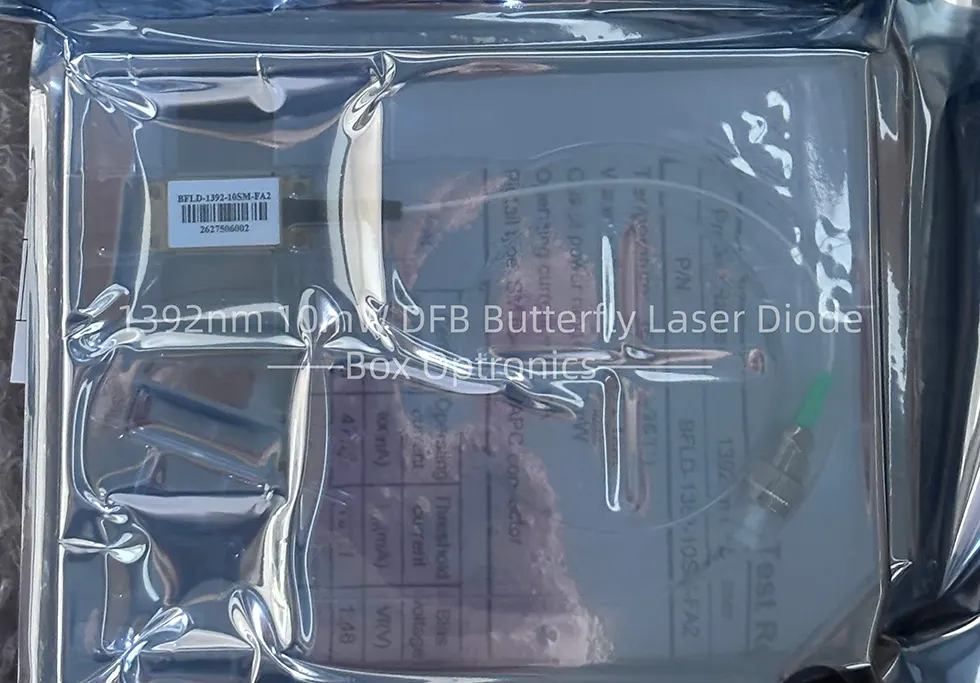

● Primer pakiranja

Naročanje informacije

npr.: BFLD-1392-10SM-FA2

(Informacije o naročilu: 1392nm 10mW DFB metuljasta laserska dioda, s SM vlakna, priključek FC/APC, pin-out tipa 2).

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Preverite stabilnost delovnega vezja izdelka, da preprečite poškodbe zaradi impulznih tokov.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Pri uporabi naprave strogo upoštevajte delovno napetost in tokovni razponi, navedeni v podatkovnem listu. Ključni parametri – vključno z Ith (Pragni tok), Iop max (Največji delovni tok), Vop max (Največji Delovna napetost) in λc (centralna valovna dolžina)—treba je navesti posebej v poročilu o preskusu, ki je bilo predloženo ob odpremi.Opomba: Delovanje presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
