1532nm DFB BTF laserska dioda

Kazalo

1. Predstavitev 1532nm DFB BTF laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

1532nm DFB BTF laserska dioda s srednjo valovno dolžino 1532,68nm (ITU CH56), optična izhodna moč 10mW. Vgrajen TEC in termistor omogočajo stabilno delovanje. Med delovanjem povežite pravilno v skladu z pin-out definicija, krmiljenje pogonskega toka in temperature znotraj nazivne vrednosti razponu in se izognite poškodbam zaradi ESD in prenapetostnemu delovanju.

Izdelek Specifikacije

Lastnosti izdelka

● Metulj paket, vgrajen TEC;

● Široka temperatura zanesljivost; 

● visoko zanesljivost, hitra odzivnost, dobra stabilnost.

Aplikacije izdelkov

● Plin acetilen C2H2 zaznavanje; 

● Optična vlakna Komunikacija in mikrovalovni fotonski prenos;

● Laserski daljinomeri.

Izdelek Podrobnosti

● Tipičen spekter: 1532,68 nm, toleranca valovne dolžine +/-0,5 nm.

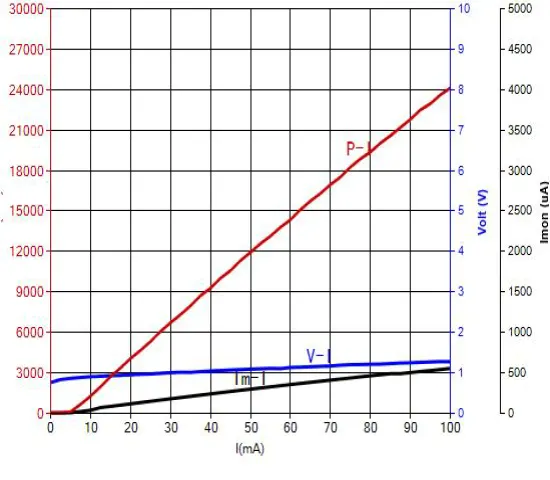

● PIV-1532nm 10mW DFB BTF laser Dioda

● FAQ-1532nm DFB BTF laserska dioda

(1) What is BTF package?

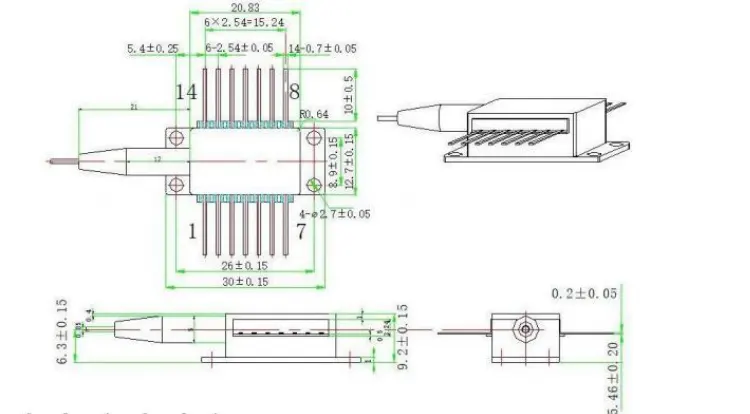

--Paket BTF (Butterfly) je standardni 14-pinski paket metulj, najbolj razširjen industrijski format pakiranja v optoelektroniki industrija. Ta paket vključuje laserski čip, nadzor temperature TEC, termistorja in fotodiode, ki nudijo odlično hermetičnost in toploto učinkovitost upravljanja. Ni bistvene razlike od standarda embalaža v obliki metulja;»BTF«se običajno uporablja kot okrajšava za»metulj«v izdelku poimenovanje.

(2) Katere načine pogona podpira ta izdelek?

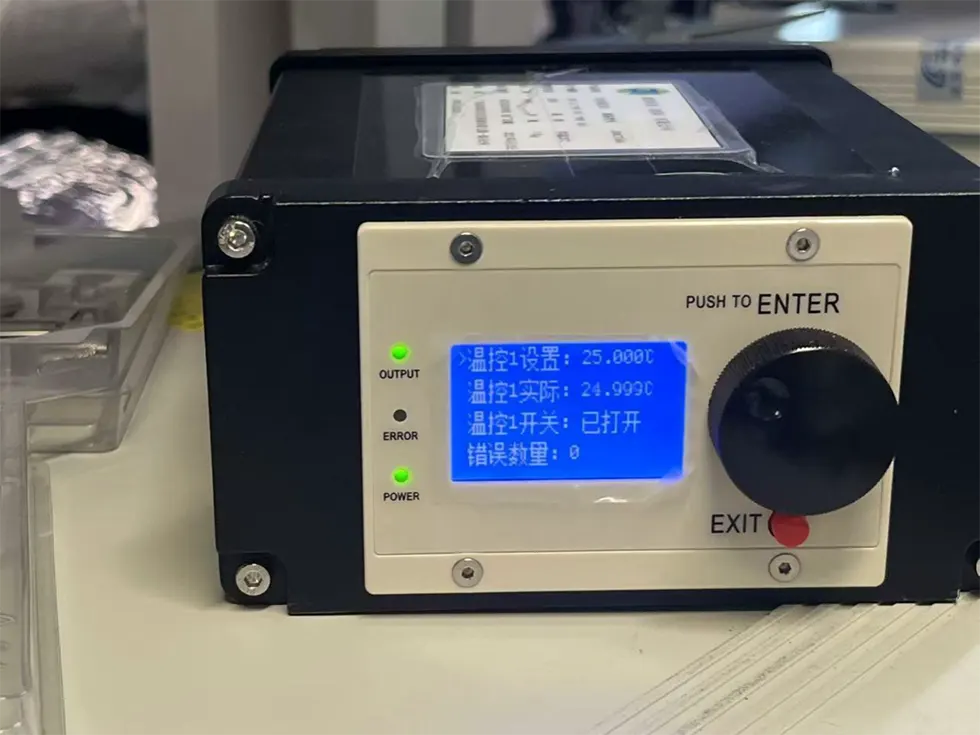

--1532nm DFB BTF laserska dioda podpira neprekinjeno valovanje (CW) delovanje. Priporočljiv je nizkošumni vir konstantnega toka (prag tok približno 5-20 mA, delovni tok 50-90 mA), skupaj s TEC krmilnik za stabilizacijo temperature (običajno nastavljen na 25 ℃).

(3) Ali je na voljo testiranje vzorcev?

--Podprto je testiranje vzorcev in poskusna proizvodnja majhnih količin. Za naročila v velikem obsegu ponujamo določanje količinskih cen in ponudbe po stopnjah.

Naročanje informacije

npr.: BFLD-CH56-10SM-FA

(Informacije o naročilu: 1532nm DFB BTF laserska dioda, 10mW izhodna moč, z SM vlakno, priključek FC/APC, izhod tipa 1).

Podatkovni list in testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

● Med postopkom vklopa nikoli ne uporabite visokega toka neposredno, kot s tem lahko poškodujete čip. Namesto tega vklopite napravo na trenutno raven blizu praga čipa in nato postopoma povečujte tok v majhnih količinah korakih, dokler ni dosežena želena raven.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
