1550nm DFB 40mW visoko zmogljiv metuljasti laser

Kazalo

1. Uvedba 1550nm Visokozmogljivi metuljasti laser DFB 40 mW

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti pakiranja

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. pogosta vprašanja

Predstavitev izdelka

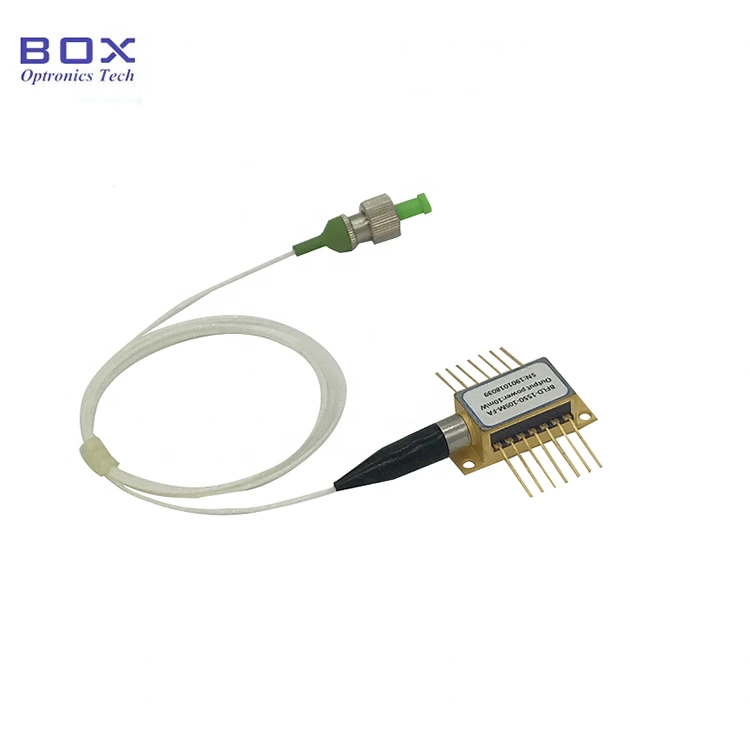

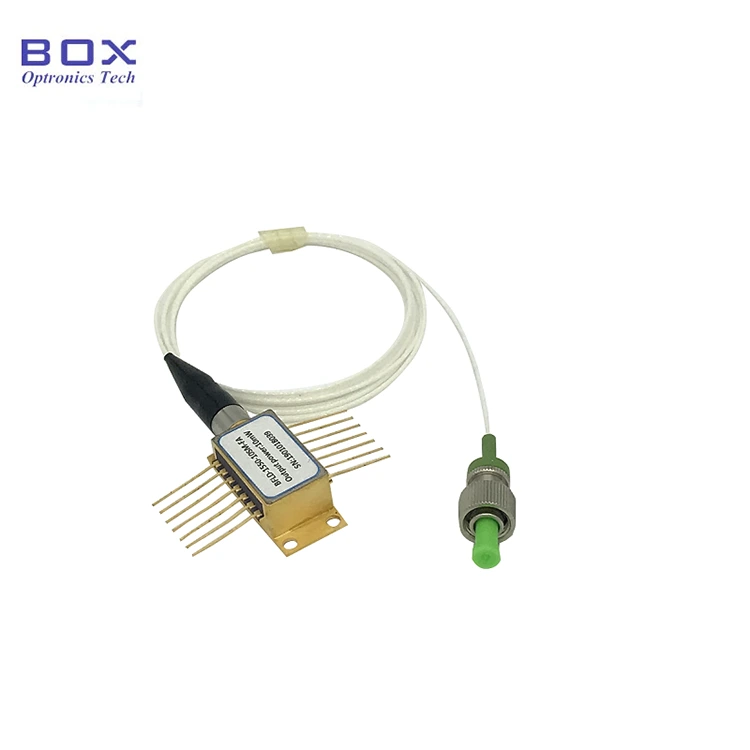

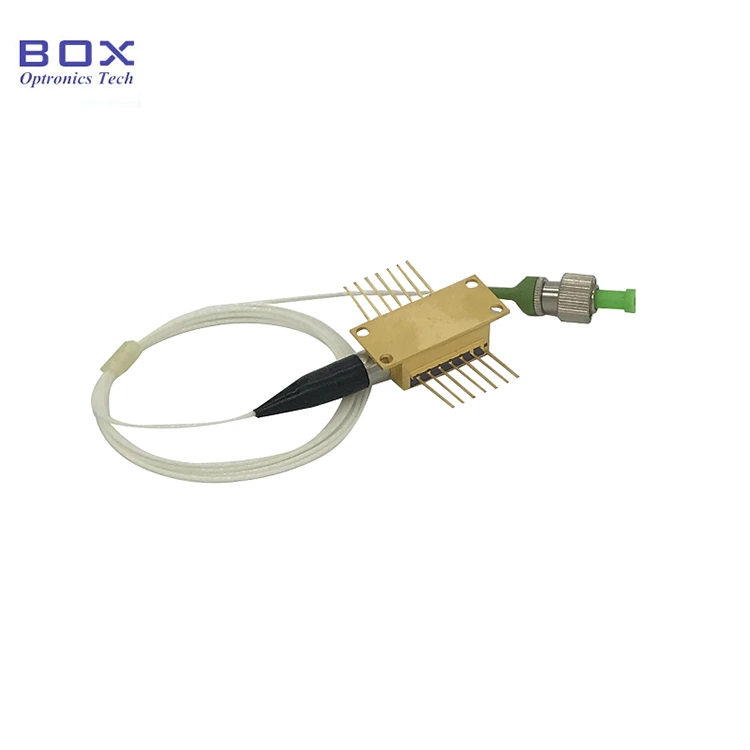

To je 1550nm DFB 40mW visoko zmogljiv metuljasti laser, vgrajen TEC, monitor PD in termistor. Ima stabilno valovno dolžino, 40mW izhodna moč in tok nizkega praga. Izbirno z vlakni SM/PM, širok delovna temperatura in visoka zanesljivost, primerna za optično komunikacijo, optični instrumenti in zaznavanje vlaken. Prosimo, nadzorujte pogonski tok in temperaturo in se izogibajte poškodbam zaradi prevelikega toka.

Izdelek Specifikacije

Lastnosti izdelka

● Multi-Quantum Well (MQW) laserji s porazdeljeno povratno informacijo (DFB);

● vlaken SM ali PM vlaken;

● Izhodna moč 40mW;

● 14-polni Paket BTF s TEC in Monitor PD.

Aplikacije izdelkov

● Optična vlakna komunikacije;

● Zaznavanje optičnih vlaken;

● Testiranje optičnih naprav.

Izdelek Podrobnosti

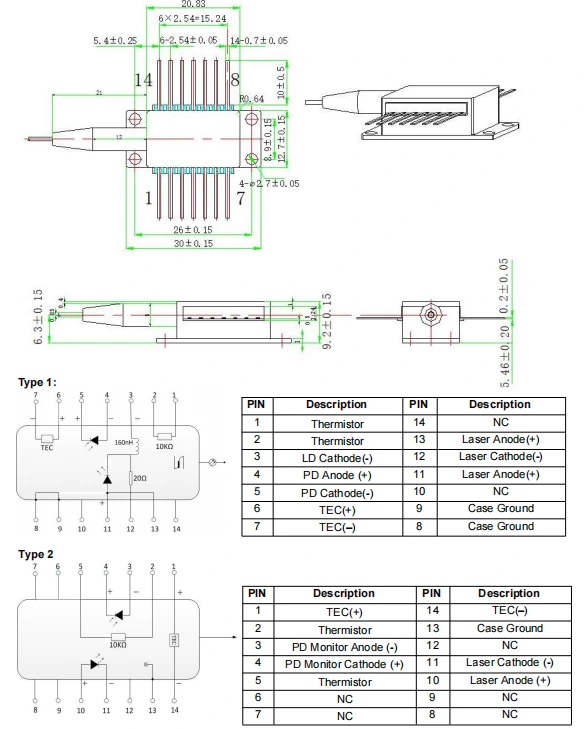

● Risba paketa in definicija PIN-OUT (enota: mm) -1550nm DFB 40mW visoko Power Butterfly Laser

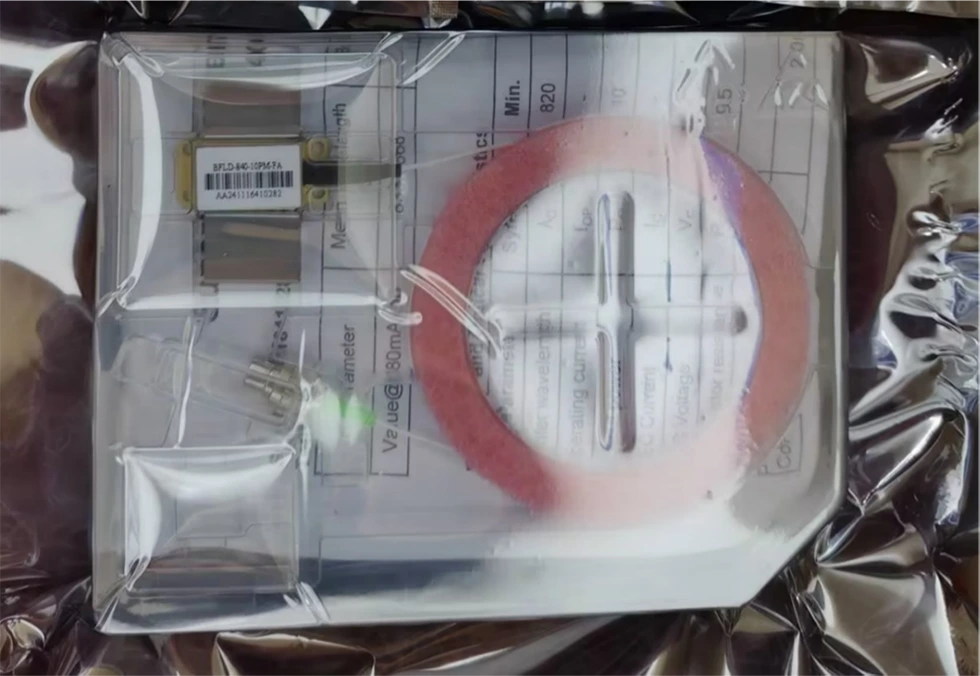

● Primer pakiranja

*Samostojna naprava brez pogona; paket modulov, integriran z gonilnikom vezja ni obvezna.

Naročanje informacije

npr.: BFLD-1550-40SM-FA1

(Informacije o naročilu: 1550nm DFB 40mW visoko zmogljiv metuljasti laser, SM optična vlakna, priključek FC/APC, priključek za telekomunikacije).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti pravilno ozemljen.

● Med postopkom vklopa nikoli ne uporabite visokega toka neposredno, kot s tem lahko poškodujete čip. Namesto tega vklopite napravo na trenutno raven blizu praga čipa in nato postopoma povečujte tok v majhnih količinah korakih, dokler ni dosežena želena raven.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

pogosta vprašanja

● Ali je možno spremeniti valovno dolžino s prilagajanjem toka? Kakšen je obseg?

--Da. Tok koeficient valovne dolžine je 0,01 nm/mA, temperaturna valovna dolžina pa koeficient je 0,1 nm/℃. Nastavljivo območje WL je okoli ~središča WL +/- 1 nm.

● Kakšna je širina črte? Ali ti zagotoviti ozko širino črte LD?

--3~5MHz. 1550nm Ozka širina črte LD (izbirno): manj kot 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Kakšna je regulacija moči obseg?

--10~100 %

● Kakšna je valovna dolžina strpnost?

--+/-3nm. Manj je tudi neobvezno.

● Ali nudite zaščitno optična cev in optični konektor?

--Da. 900um ohlapno cev in priključki FC/APC, SC/APC ali drugi so neobvezni.
