Ojačevalnik z mikromodulom C-pasu, dopiranim z erbijem

Kazalo

1. Predstavitev Ojačevalnik z mikromodulom C-pasu, dopiranim z erbijem

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačilo

9. Čas izvedbe

10. Koraki delovanja

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

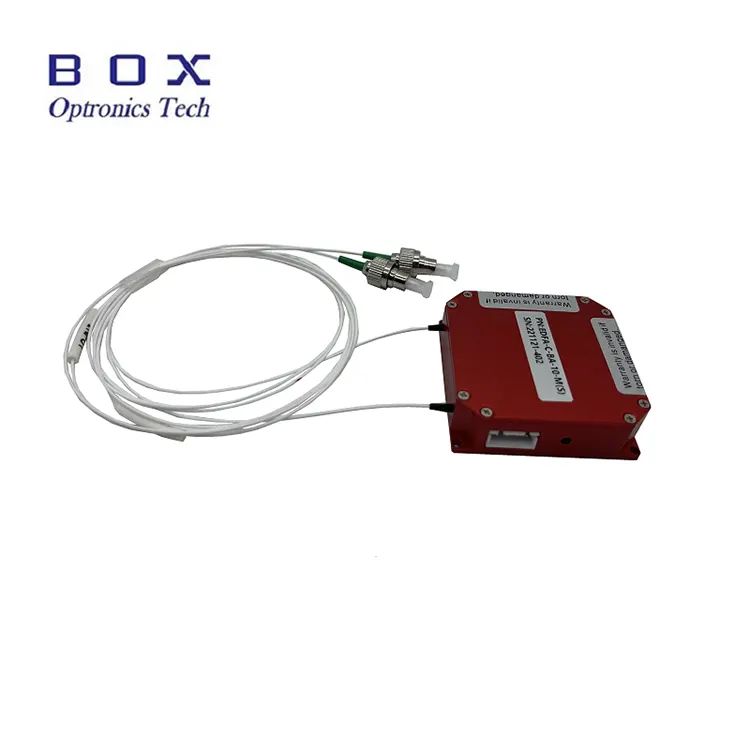

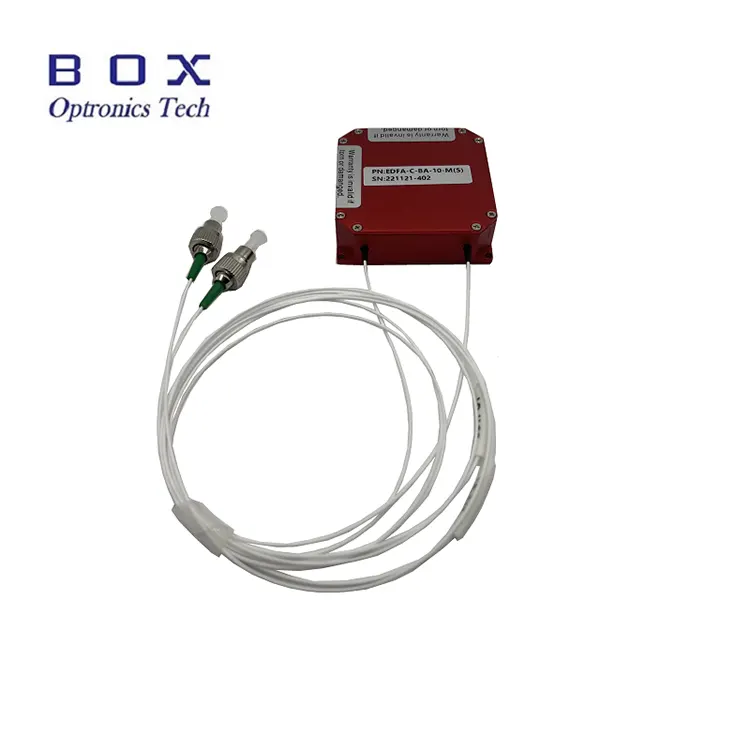

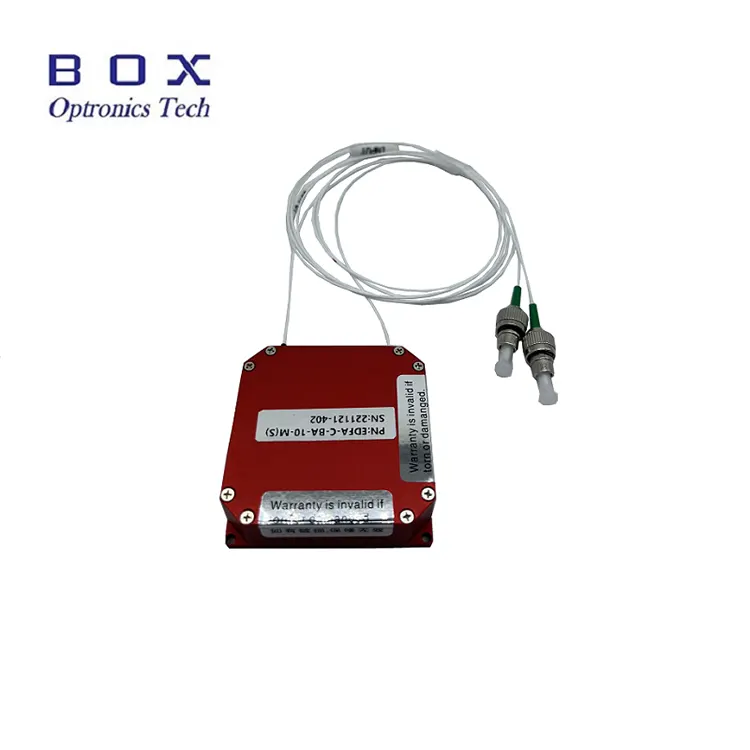

Predstavitev izdelka

Mikromodul C-band Fiber Booster, dopiran z erbijem Ojačevalniki so zasnovani za uporabo v omejenih prostorih. Dimenzije so 50(Š)×50(G)×15(V)mm ali 45(Š)×65(G)×10(V)mm opcijsko. Lahko so uporablja se za ojačanje moči laserskih signalov v C-pasu 1530~1565nm območje valovnih dolžin. Imajo visoko moč 10/13/17/20/23dBm in nizek hrup. A komunikacijska serijska vrata in napajalni kabel so na voljo za delovanje računalnika. kdaj pri uporabi teh modulov zagotovite, da je končna stran vlaken čista, bodite pozorni na laser omejitve vnosa in upoštevajte potrebne varnostne ukrepe za uporabo laserja.

Izdelek Specifikacije

Izdelek Lastnosti

● Širok razpon valovnih dolžin-1530~1565nm;

● Subminiaturni oblikovanje;

● Nizka raven hrupa <5 dB;

● Način krmiljenja RS232/ TTL.

Izdelek Aplikacije

● Optični optična komunikacija;

● Optični senzor vlaken;

● Vlaknine laser.

Izdelek Podrobnosti

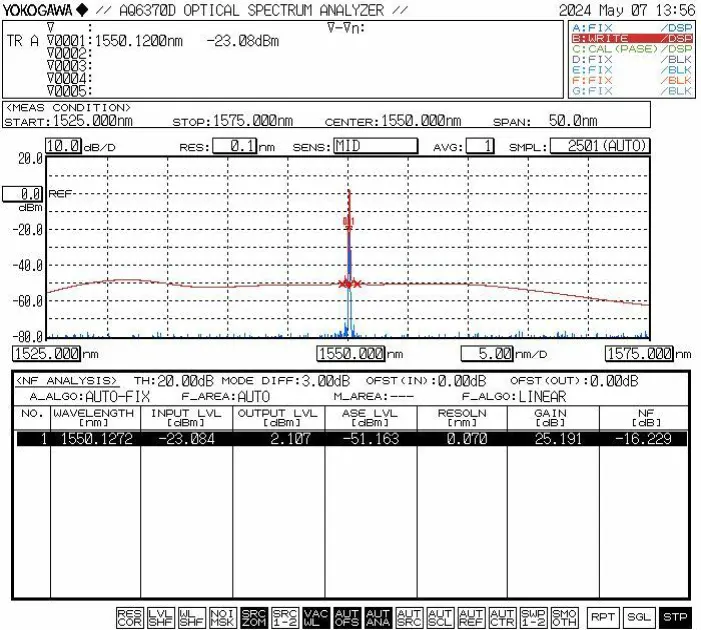

● Tipična značilna krivulja

● Definicija komunikacijskega pina (od leve proti desni: 1 do 4):

Nivo komunikacije ustreza standardom TTL. TTL-RS232 za povezavo z računalnikom je potrebna pretvorba ravni.

Informacije o naročanju

npr.: EDFA-BA-C-23-SM-MIC

(Informacije o naročilu: Mikromodul C-pasu, dopiran z erbijem Fiber Booster ojačevalnik, 23 dB izhodna moč, z SMF-28efiber, paket modulov).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če je kaj na zalogi, bo šlo hitreje poslano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Koraki

Korak 1. Razpakiranje in sestavljanje

Pred montažo preverite, ali so vsi dodatki popolni.

Korak 2. Priključitev napajalnika in optičnih vlaken Patch kabli

Priključite napajalnik; priključite signalno lučko na vhod

Korak 3. Vklopite ojačevalnik

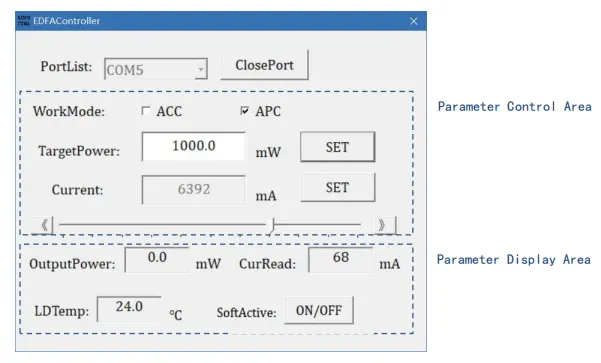

Vklopite moč ojačevalnika. Opomba: Delovni tok in dobiček vrednosti so parametri, ki jih nastavi gostiteljski računalnik ob zadnji zaustavitvi in po potrebi lahko spremenite s programsko opremo. Strogo je prepovedano vtikati oz odklopite optične konektorje, medtem ko laser deluje.

Setp4.Shutdown

Po uporabi odklopite napajalni kabel.

Opombe o delovanju in Vzdrževanje

● Ne prekinite dovoda električne energije neposredno, ko je ojačevalnik vklopljen delovanje.

● Optične konektorje hranite brez prahu, da preprečite vžig vlaken čelna stran priključka. Pred tem očistite optični konektor s papirjem za leče brez prahu priključek, ga preglejte z inšpektorjem končne ploskve vlaken in povežite s prirobnico šele po potrditvi čistoče. V nasprotnem primeru lahko končna stran optičnega konektorja opeči, ko je laser vklopljen. Zagotovite delovanje brez laserja, ko povezovalne prirobnice in si nadenite protiprašne pokrove iz vlaken, ko jih ne uporabljate.

● Opremo hranite na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
