1. Predstavitev C-pasovni ojačevalnik z erbijem dopiranimi vlakni
2. Tehnični Specifikacije
3. Lastnosti izdelka
4. Tipične aplikacije

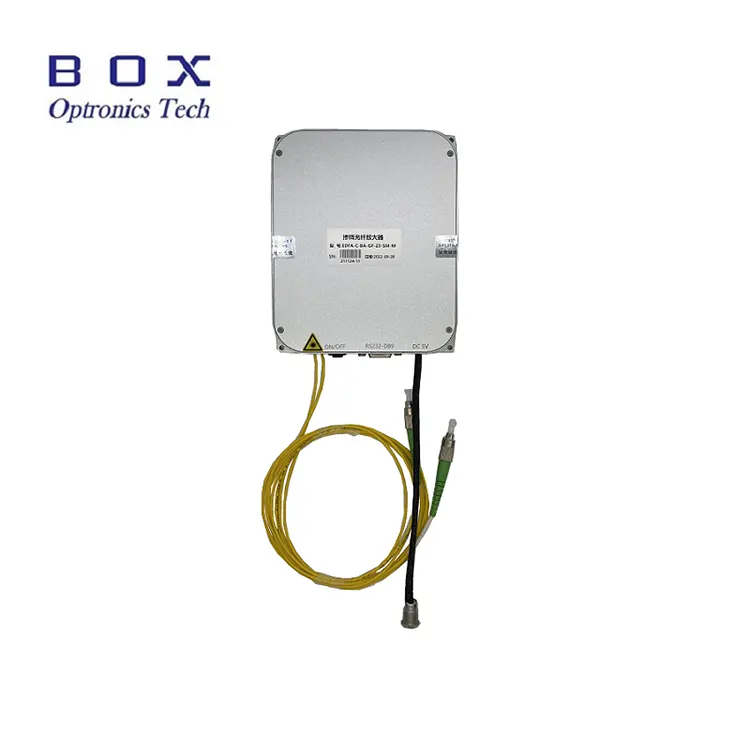

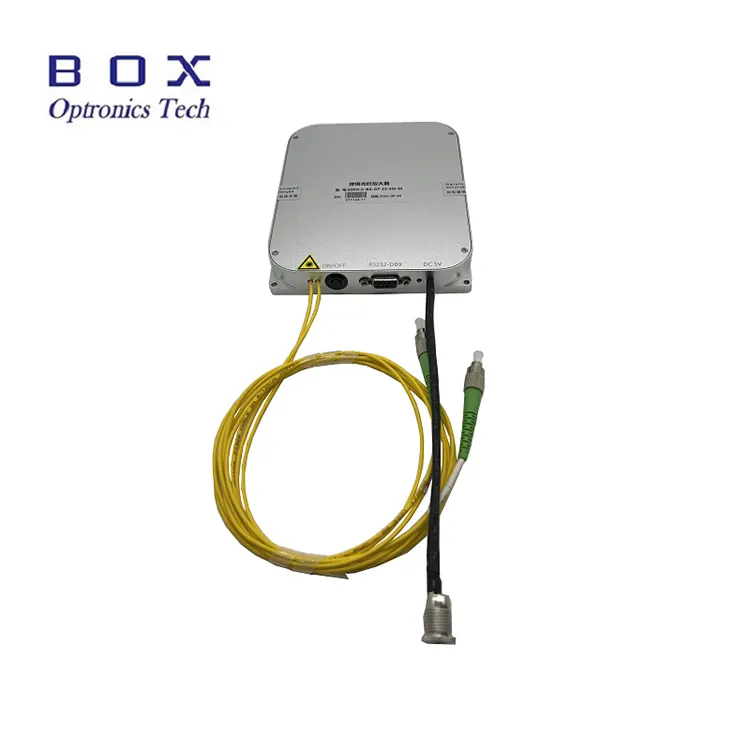

5. Podrobnosti o izdelku
6. Informacije o naročanju
7. Podatkovni list in preskusni list
8. Pogoji ponudbe in plačilo
9. Čas izvedbe
10. Opombe o delovanju in Vzdrževanje
11. Zagotavljanje kakovosti in Poprodajne storitve
C-pasovni ojačevalniki z vlakni, dopiranimi z erbijem, so zasnovan za linijski rele v optičnih laserskih ali optičnih komunikacijskih sistemih. Lahko se uporablja za ojačanje moči laserskih signalov v C-pasu 1530~1565nm območje valovnih dolžin. Imajo visoko moč 15/17/20/23/25/26dBm in nizko hrup. Za delovanje osebnega računalnika so na voljo pohvale in programska oprema. Pri uporabi teh modulov, zagotovite, da je končna stran vlaken čista, bodite pozorni na laserski vhod omejitve in upoštevajte potrebne varnostne ukrepe za uporabo laserja.
|
Parametri |
Enota |
Vrednote |
Opombe |
|||||
|
Razpon valovnih dolžin |
nm |
1530~1565 |
C-pas |
|||||
|
Vhodna moč |
dBm |
-25~+3 |
|
|||||
|
Izhodna moč |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm vhod |
|
Majhen koeficient povečanja |
dB |
35 |
@-25dBm vhod |
|||||
|
Številka hrupa |
dB |
≤5,5 |
@-10dBm vhod |
|||||
|
PDG |
dB |
≤0,3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Vhodno/izhodna izolacija |
dB |
≥35 |
|
|||||
|
Monitor moči |
dB |
Izhodna moč |
|
|||||
|
Način delovanja |
- |
ACC/APC |
|
|||||
|
Pigtail vlakna |
- |
SMF-28 |
FC/APC |
|||||
|
Komunikacijski vmesnik
|
- |
Zaslon na dotik / DB9 Ženski (RS232) |
Namizna plošča |
|||||
|
- |
DB9 ženski (RS232) |
Modul |
||||||
|
Napajanje
|
- |
AC 110~240V, <30W |
Namizna plošča |
|||||
|
- |
DC 5V, <15W |
Modul |
||||||
|
Dimenzije
|
mm
|
260(Š)×280(G)×120(V) |
Namizna plošča |
|||||
|
150(Š)×125(G)×20(V) |
Modul |
|||||||
|
|
15~23dBm: 70(Š)×90(G)×15(V) |
Modul |
||||||
|
Delovna temperatura |
℃ |
-5 ~ +55 |
|
|||||
|
Delovna vlažnost |
℃ |
0~70 % |
|
|||||
● Širok razpon valovnih dolžin-1530~1565nm;
● Visok dobiček dejavnik;
● Nizka raven hrupa <5,5 dB;
● Visoka izhodna moč 15/17/20/23/25/26dBm neobvezno.
● Optični optična komunikacija;
● Optični senzor vlaken;
● Vlaknine laser.

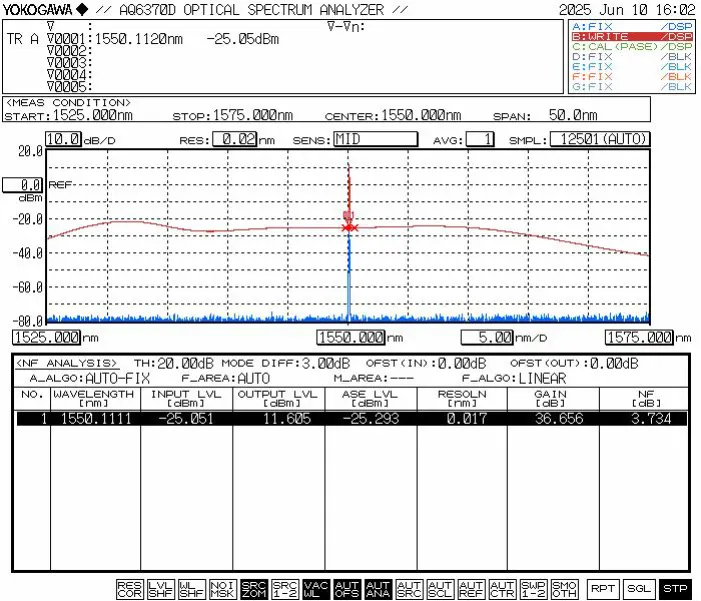

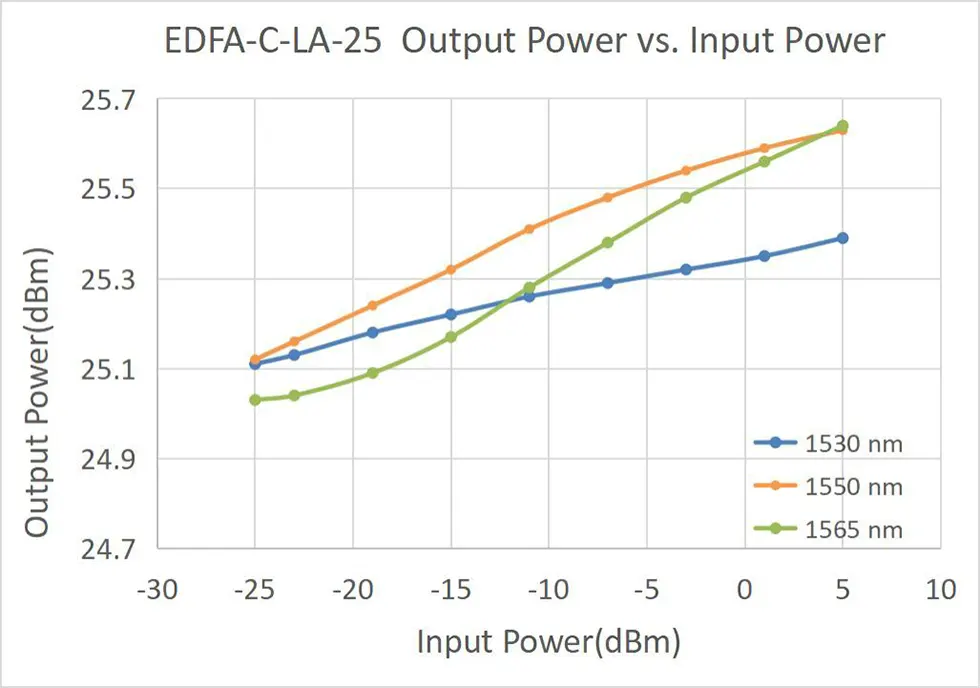

● Tipična značilna krivulja
|
Ime |
tip EDFA |
Valovna dolžina |
Izhodna moč |
Vrsta vlaken |
Dimenzija |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Dopirano z erbijem Ojačevalnik vlaken |
LA: In-Line-Amp |
C:C pas |
15:15 dBm 17:17 dBm 20:20 dBm 23:23 dBm 25:25 dBm 26:26 dBm |
SM: SMF-28e |
M15 : Modul M20 : Modul B: Namizje |
npr.: EDFA-LA-C-15-SM-M
(Podatki o naročilu: C-band vlakna, dopirana z erbijem, v liniji Ojačevalnik, izhodna moč 15 dB, z vlaknom SMF-28e, paket modulov).
Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com
● Pogoji ponudbe
(1) EXW:
Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.
(2) DAP:
Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.
● Plačilni pogoji
Na voljo sta PayPal in T/T.
Izdelava traja približno 10-15 delovnih dni. (Če je kaj na zalogi, bo šlo hitreje poslano.)
Mednarodna logistika lahko traja 3-5 delovnih dni.
● Za enomodna vlakna (Hi-1060, PM980, G652D, PM1550 itd.) teoretična toleranca moči za neprekinjeno svetlobo je približno 200 mW, ko končna stran je čista. Zato lahko modeli EDFA z izhodno močjo <200 mW povežite svoje izhodne optične konektorje z drugimi enomodnimi optičnimi napravami prek premični adapterji (prirobnice iz vlaken).
● Ne prekinite dovoda električne energije neposredno, ko je ojačevalnik vklopljen delovanje.
● Optične konektorje hranite brez prahu, da preprečite vžig vlaken čelna stran priključka. Pred tem očistite optični konektor s papirjem za leče brez prahu priključek, ga preglejte z inšpektorjem končne ploskve vlaken in povežite s prirobnico šele po potrditvi čistoče. V nasprotnem primeru lahko končna stran optičnega konektorja opeči, ko je laser vklopljen. Zagotovite delovanje brez laserja, ko povezovalne prirobnice in si nadenite protiprašne pokrove iz vlaken, ko jih ne uporabljate.
● Pogosto priklapljanje/odklapljanje izhodnih optičnih konektorjev ni priporočljivo, saj lahko povzroči onesnaženje s prahom, povečano vneseno izgubo ali ožig končne strani optičnega konektorja.
● Opremo hranite na suhem mestu.
● Garancijska doba:
Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.
● Izjeme iz brezplačne garancije:
Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:
(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.
(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.
(3) Očitna fizična škoda, ki jo povzroči človeška napaka.
(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.
(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.
(6) Poškodbe ali izgube med prevozom.
