C-pasovni ojačevalnik vlaken, dopiran z erbijem

Kazalo

1. Predstavitev C-pasovni ojačevalnik vlaken, dopiran z erbijem

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačilo

9. Čas izvedbe

10. Koraki delovanja

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

C-pasovni ojačevalniki z erbijem dopiranimi vlakni so zasnovan za aplikacije v optični komunikaciji, zaznavanje optičnih vlaken, CATV, in laboratorijske raziskave. Imajo širok razpon valovnih dolžin, veliko moč in nizka raven hrupa z načinoma delovanja ACC in APC. Komunikacijska serijska vrata in napajalni kabel sta na voljo za delovanje plug-and-play. Ukazi so na voljo za enostavno integracijo v sisteme strank. Večkratna izhodna moč na voljo so nastavitve od 15 do 26 dBm, z enosmernim in možnosti vlaken, ki ohranjajo polarizacijo. Vključena je enoletna garancija. kdaj pri uporabi teh modulov zagotovite, da je končna stran vlaken čista, bodite pozorni na laser omejitve vnosa in upoštevajte potrebne varnostne ukrepe za uporabo laserja.

Izdelek Specifikacije

Lastnosti izdelka

● Širok razpon valovnih dolžin;

● visoko izhodna moč;

● Nizka raven hrupa;

● DB9 Ženske (RS232) komunikacije za enostavno integracijo.

1. Aplikacije izdelka-C-pas Fiber Booster ojačevalnik, dopiran z erbijem

● Optični optična komunikacija;

● Optični senzor vlaken;

● Vlaknine laser.

Izdelek Podrobnosti

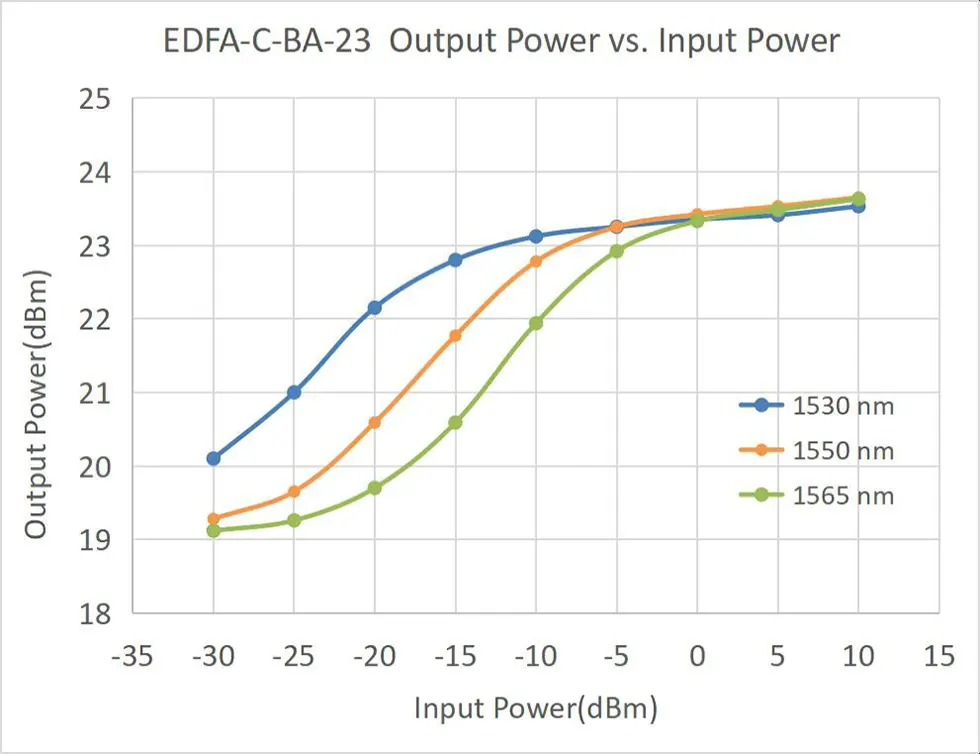

● Tipična značilna krivulja

● Standardni dodatki

Naročanje informacije

npr.: EDFA-C-BA-23-SM-M

(Podatki o naročilu: ojačevalnik z optičnimi vlakni, dopiranimi z erbijem, C-pas, izhodna moč 23 dB, z vlakni SMF-28e, paket modulov).

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če je kaj na zalogi, bo šlo hitreje poslano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Koraki

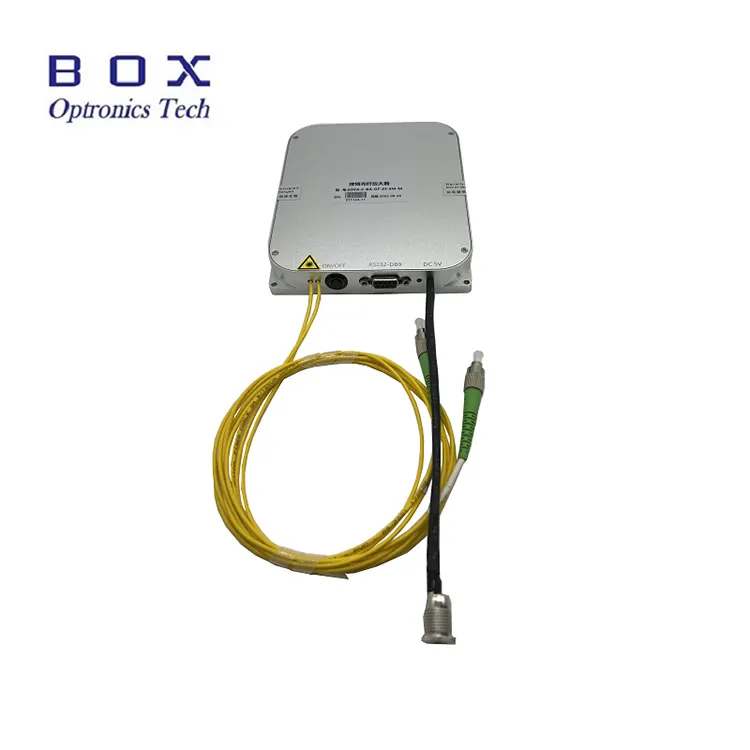

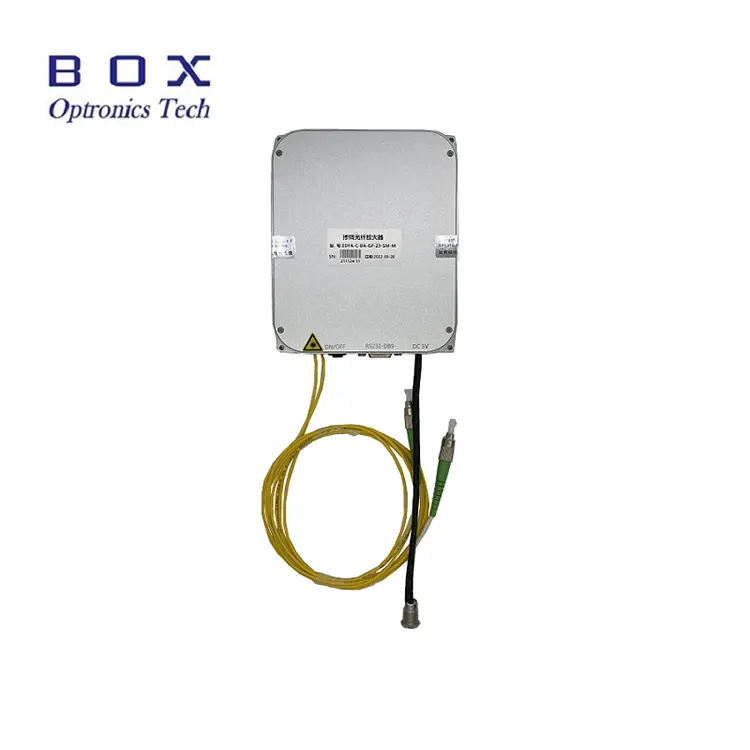

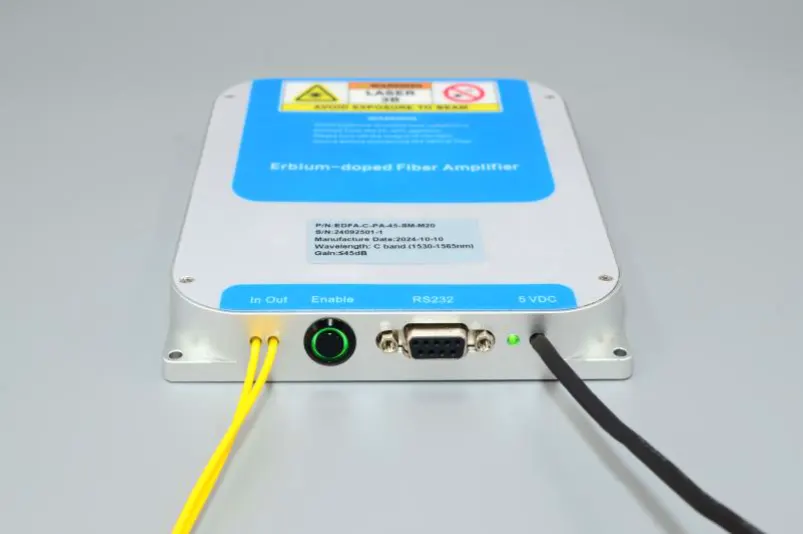

1. korak. Videz: sprednja stran EDFA je zaporedno opremljen z vhodnimi in izhodnimi optičnimi vlakni, an stikalo za aktiviranje izhoda optičnega ojačanja, komunikacija z gostiteljskim računalnikom vmesnik (privzeto RS232 DB9), indikatorska lučka za napajanje in napajalni kabel (privzeto DC 5V).

Korak 2. Napajanje: moč vrata so privzeta moč 5,5 × 2,1 mm vmesnik in ustrezni napajalnik DC5V DC bo na voljo, ko bo izdelek zapusti tovarno. Način povezave med napajalnikom in modul EDFA je prikazan na spodnji sliki. Prosimo, uporabite originalni ustrezni napajalnik. Uporaba neustreznega napajalnika bo povzročijo nepravilno delovanje EDFA ali poškodujejo EDFA. V obliki črke U Napajalni priključek lahko uporabnikom zagotovite tudi za povezavo z a stikalni napajalnik, vendar ga je treba predlagati vnaprej ob nabavi.

Korak 3. Povezovanje skakalcev za vlakna: odprto protiprašni pokrov priključka za optična vlakna, preverite konec vlakna in Pred priključitvijo druge optike se prepričajte, da ni onesnaženja in poškodb optične naprave ali opremo za testiranje. Za izhodno vlakno visokozmogljivega EDFA modela, je za povezavo priporočljivo uporabiti metodo fuzijskega spajanja.

Setp4. Odvajanje toplote: To ojačevalni modul z vlakni, dopiranimi z erbijem, proizvaja določeno količino toplote. The spodnja površina ojačevalnika (stran brez besedila) mora biti blizu stiku s hladilnikom, rebrom za odvajanje toplote ali kovinsko površino na spodnji del ohišja uporabnika. Priporočljivo je doseči ustrezno zračno hlajenje dober učinek odvajanja toplote. Priporočeno optimalno delovno okolje temperatura je -5 ~ +35 ℃. Ko je temperatura okolja presega 50 ℃, ojačevalnik v stanju pripravljenosti se ne bo zagnal. Ko temperatura okolja presega 55 ℃, ojačevalnik v delovnem stanju samodejno ustavi laserski izhod in vstopi stanje pripravljenosti za samozaščito. Ko temperatura okolja pade na 50 ℃, bo ojačevalnik samodejno nadaljeval z oddajanjem.

Korak 5. Vhodna optična moč: ta ojačevalnik vlaken, dopiran z erbijem, nima praga zahteva za moč vhodnega optičnega signala. Ko je povprečna moč vhodni optični signal zmanjša skoraj na ničelno moč, bo ojačevalnik še vedno deloval ohraniti delovno stanje, izhodna vrata pa bodo imela spontane emisije izhod. Vendar, da bi dosegli bolj idealen učinek ojačanja in razmerje signal/šum razmerje, je priporočljivo nadzorovati vhodno optično moč znotraj moči razpon, opisan v preskusnem listu ali specifikaciji izdelka.

Korak 6. Nadzor gostiteljskega računalnika: Ta ojačevalnik je modularen izdelek in ga mora kombinirati z namensko programsko opremo gostiteljskega računalnika za prilagajanje in spremljanje delovno stanje in delovne parametre EDFA. Potrebe uporabnikovega računalnika za namestitev gonilnika serijskih vrat USB-232 in gostiteljskega računalnika EDFA nadzorna programska oprema, ki jo ponuja naše podjetje. Gonilnik serijskih vrat USB-232 program mora biti nameščen, sicer se programska oprema gostiteljskega računalnika ne more povezati in normalno komunicirajo z modulom EDFA. Treba je opozoriti, da je Program gonilnika serijskih vrat USB-232 mora biti skladen z dejanskim USB-232 uporabljen kabel serijskih vrat. Številka različice programske opreme gostiteljskega računalnika EDFA programska oprema mora biti skladna s številko različice programske opreme, zabeleženo na testni list izdelka.

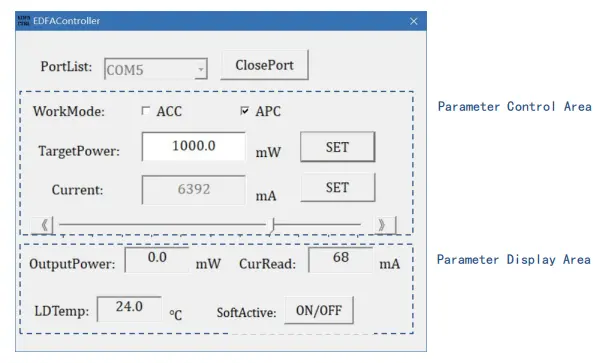

7. korak. Programski vmesnik gostiteljskega računalnika: informacije, ki jih lahko prikaže programska oprema gostiteljskega računalnika, vključujejo način delovanja ojačevalnika, ciljna vrednost izhodne optične moči, črpalka laserja trenutna ciljna vrednost in stanje spremljanja temperature.

8. korak. Posebna operacija: po pri zagonu programske opreme gostiteljskega računalnika najprej izberite pravilna serijska vrata številko v zaporedju serijskih vrat PortList, kliknite gumb OpenPort, da odprete serijska vrata. Takrat se prikažeta okni Current Read in LDTemp delovni tok in temperatura črpalke modula. Vnesite cilj vrednost optične moči v oknu TargetPower in kliknite gumb NASTAVI. kdaj gumbno stikalo modula EDFA in gumbno stikalo SoftActive na oba vklopljena, nastavitev začne veljati in EDFA ima optično izhodna moč.

9. korak. Nadzorni način: standardni model tega optičnega ojačevalnika podpira dva načina delovanja, samodejni nadzor toka način (način ACC) in način samodejnega nadzora moči (način APC). Lahko zamenjaš med tema dvema delovnima načinoma prek možnosti WorkMode. Pri preklopu, Prosimo, upoštevajte, da najprej izklopite stikalo Active button. (* Nekaj ojačevalnika modeli podpirajo samo način ACC, kot je EDFA-C-PA). V načinu ACC vstopite v črpalko trenutno vrednost v trenutnem oknu in kliknite gumb NASTAVI ali neposredno povlecite levi in desni drsnik za nastavitev vrednosti toka črpalke. V načinu APC vstopite ciljno vrednost optične moči v oknu TargetPower in kliknite NASTAVI gumb.

10. korak. Aktivacija izhoda: Ko je Gumb za vklop stikala na sprednji strani modula in gumb SoftActive vklopite programsko opremo, sta oba vklopljena, nastavitev začne veljati in ojačevalnik ima laserski izhod in lučka LASER sveti. VKLOP/IZKLOP gumb bo prikazan rdeče. Izhodna moč pri spremljanju parametrov območje prikazuje trenutno dejansko izhodno optično moč, CurRead prikazuje tok tok črpalke, LDTemp pa prikazuje notranjo temperaturo.

11. korak. Izklop: Najprej izklopite Gumb za vklop/izklop na strani ojačevalnika in gumb SoftActive vklopite programsko opremo, kliknite ClosePort, da zaprete serijska vrata, in nato zaprite programsko opremo.

12. korak. Pomnilnik parametrov: način in parametri, ki jih nastavi krmilna programska oprema, bodo samodejno shranjeni znotraj EDFA modul in imajo funkcijo izklopnega pomnilnika. Če ni treba spremenite parametre EDFA, povezava z gostiteljskim računalnikom ni potrebna ob ponovni uporabi.

Opombe o delovanju in Vzdrževanje

● Pri zagonu najprej preverite, ali sta stikalo za vklop in stikalo na ključ izklopite in nato priključite napajalnik. Pri izklopu najprej izklopite stikalo na ključ in nato po izhodu odklopite napajanje indikatorska lučka ugasne. Ne prekinite neposrednega napajanja, ko EDFA deluje.

● Ni priporočljivo pogosto vstavljanje in izklapljanje izhoda optičnih konektorjev, da preprečite kontaminacijo s prahom, ki lahko povzroči povečano izguba pri vstavljanju ali pregorevanje končne strani optičnega konektorja.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Priključki za optična vlakna morajo biti prekriti s pokrovčki za prah.

● Če je treba izhodno vlakno povezati z drugim vlaknom, ga je priporočamo uporabo fuzijskega spajalnika.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; trgovina na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
