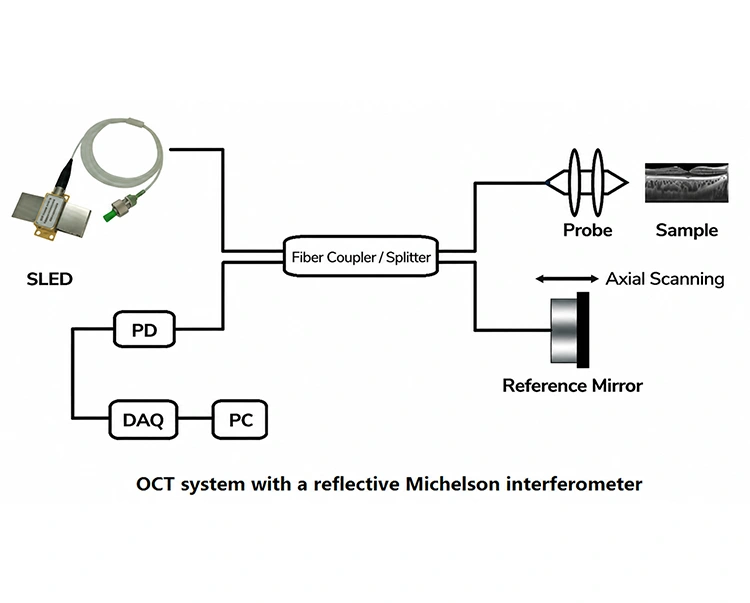

(1) Svetloba, ki jo oddaja širokopasovni vir z nizko koherenco (kot je SLED), se razdeli na dva žarka z razdelilnikom žarka (ali spojnikom vlaken), ki vstopi v referenčni krak oziroma vzorčni krak.
(2) Svetlobo v referenčnem kraku se nazaj odbija z ogledalom.
(3) Potem ko svetloba v kraku vzorca osvetli tkivo ali material, ki ga preiskujemo, se nazaj sipana svetloba iz različnih globin vrne.
(4) Žarka se rekombinirata na cepilniku žarka; interferenčni signal se ustvari šele, ko razlika optične poti med obema krakoma pade znotraj koherenčne dolžine svetlobnega vira. Ta kratka koherenčna dolžina zagotavlja visoko aksialno ločljivost sistema.
(5) S skeniranjem položaja referenčnega ogledala ali uporabo frekvenčnega premikanja za pridobitev interferenčnih signalov lahko sistem rekonstruira dvodimenzionalne ali tridimenzionalne tomografske slike vzorca plast za plastjo.
|
Komponenta |
Opis funkcije |
|

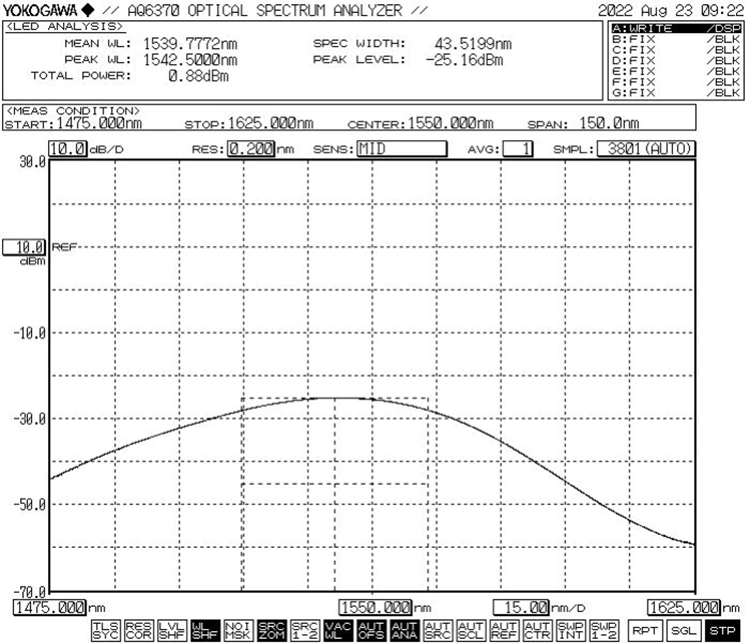

Svetlobni vir SLED |
Zagotavlja širokopasovno svetlobo z nizko koherenco, ki služi kot osrednji vir svetlobe za sistem OCT za doseganje visoke aksialne ločljivosti; običajno deluje v bližnjem infrardečem pasu 800–1550 nm. |
|
Spojka/razdelilnik vlaken |
Razdeli vir svetlobe na krak vzorca in referenčni krak ter združi signale odmeva iz obeh krakov v detektor. |
|
Sonda |
Osredotoči svetlobni žarek na površino ali notranjost vzorca in zbira nazaj odbite/nazaj razpršene optične signale iz različnih globin. |
|
Referenčno ogledalo |
Zagotavlja stabilno referenčno optično pot. Spreminja dolžino optične poti referenčne roke z natančnim aksialnim skeniranjem, realizira ujemanje interferenčnega signala z odbito svetlobo iz različnih globin vzorca in dokonča skeniranje z ločljivostjo globine. |
|
PD |
Zazna interferenčne optične signale iz vzorčne roke in referenčne roke. |
|
Sistem za pridobivanje podatkov (DAQ) |
Pretvori fotoelektrične signale v digitalne signale za obdelavo in shranjevanje v realnem času v računalniku. |
|
PC |
Obdela pridobljene interferenčne signale prek algoritmov, kot je hitra Fourierjeva transformacija (FFT), in rekonstruira 2D ali 3D tomografske slike visoke ločljivosti vzorca. |

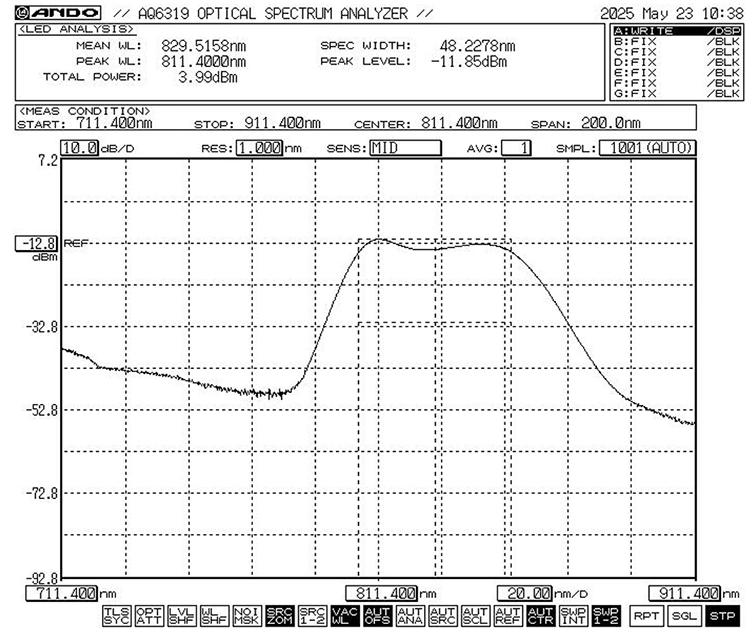

840nm 20mW SLED širokopasovni svetlobni vir
1060nm 1064nm SLD svetlobni vir
V1: Katera valovna dolžina (v nm) širokopasovnega svetlobnega vira SLD se običajno uporablja v OCT?
A1: Biomedicinsko slikanje → 800–1060 nm;
Industrijska inšpekcija/Aplikacije optičnih vlaken → 1300–1550 nm.
V2: Ali širokopasovni svetlobni vir SLED potrebuje izolator?
A2: Za industrijske aplikacije je treba neodvisno oceniti velikost odbite optične moči; če je upravičeno, bo morda potrebnih več izolatorjev.
V3: Ali imajo svetlobni viri SLD, ki jih nudite, vgrajeno gonilno vezje?
A3: Da, ponujamo modularne rešitve, ki integrirajo laserski čip, gonilniško vezje in (izbirno) spojnik vlaken. To omogoča neposredno uporabo ali nadaljnjo integracijo sistema, ne da bi stranka morala priključiti zunanji gonilnik.
-
