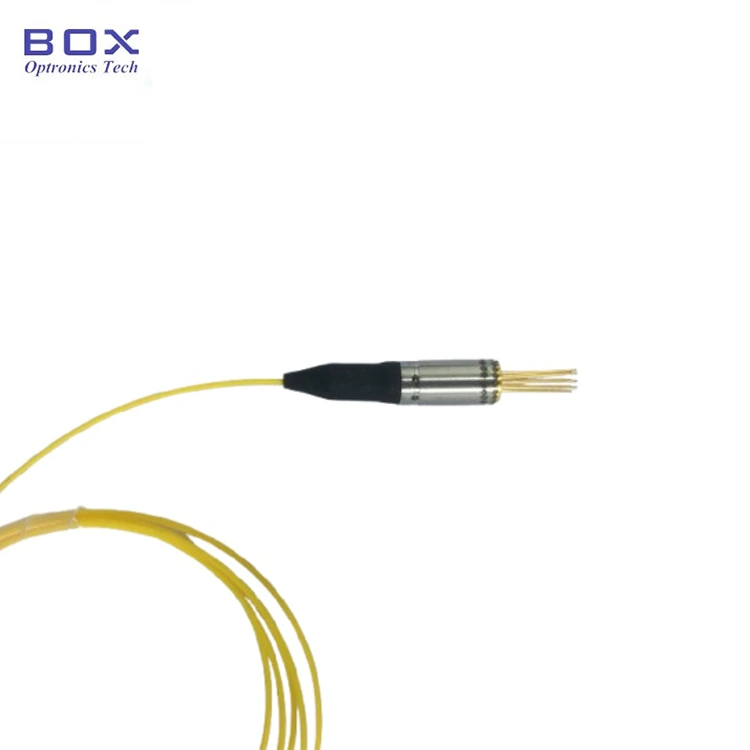

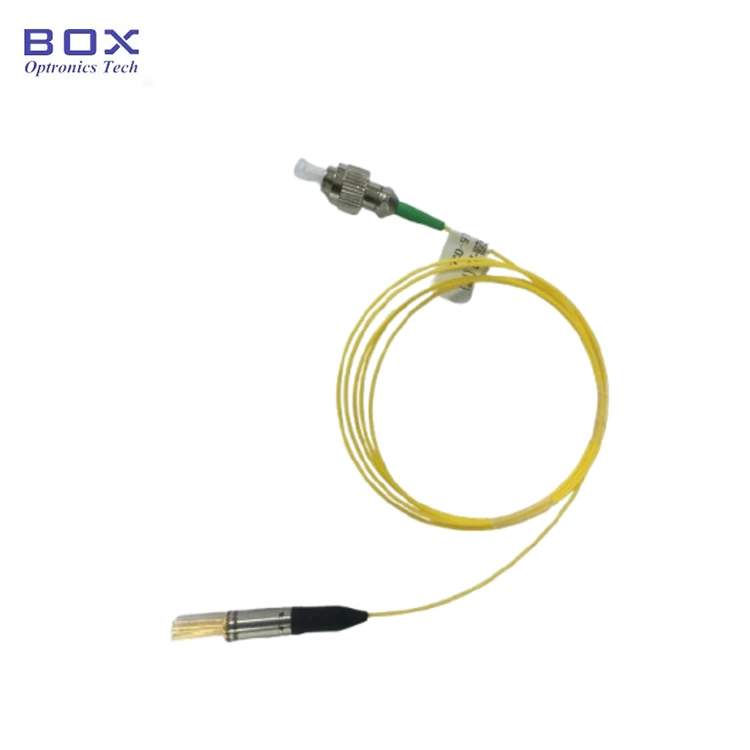

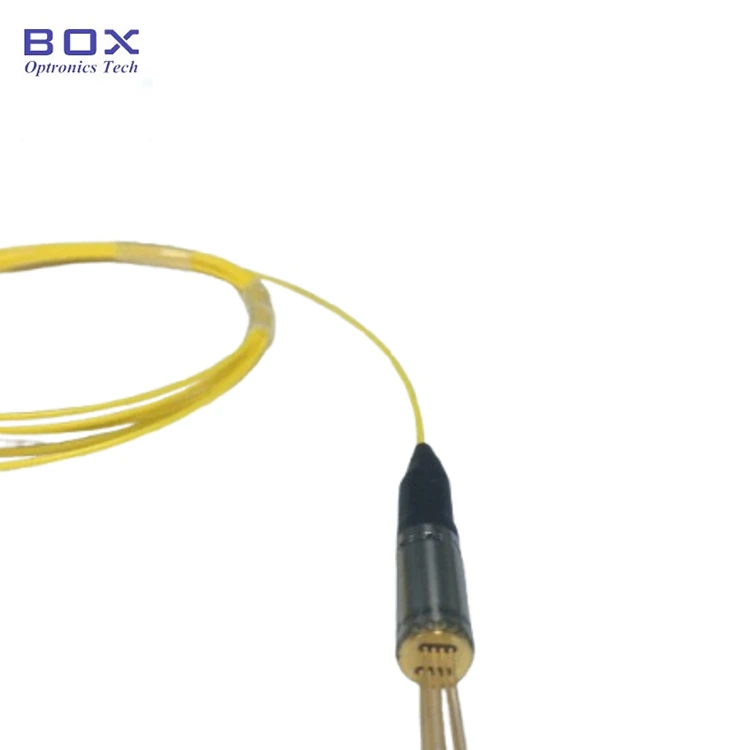

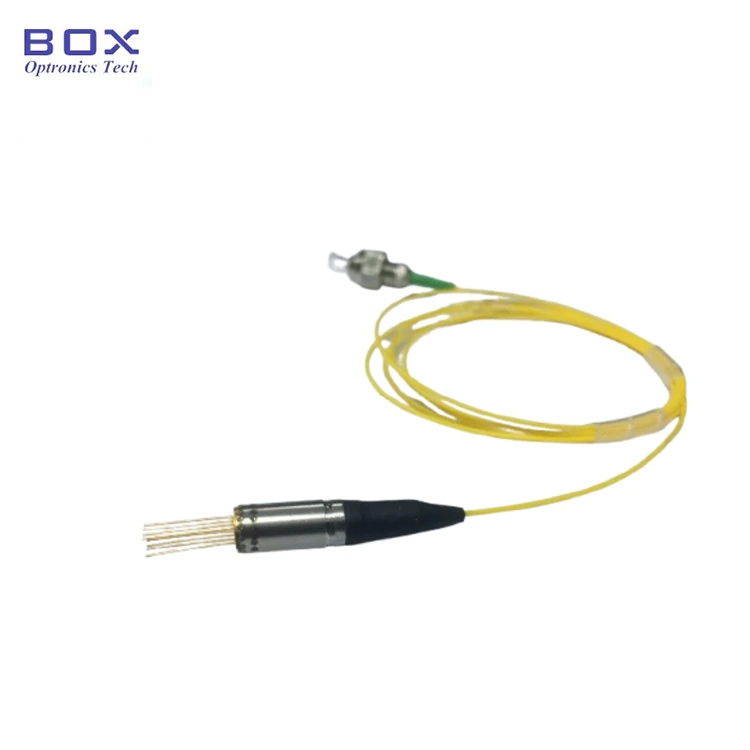

1550 nm koaksialni laser DFB z ozko črto s pletenico

Pregled izdelka - 1550nm koaksialni DFB laser z ozko črto

1550 nm koaksialni DFB laser z ozko črto s pigtailom podjetja Box Optronics je s TEC hlajen laser s porazdeljeno povratno informacijo, zasnovan za sisteme za določanje razdalje LiDAR in aplikacije za avtonomno vožnjo. Deluje pri središčni valovni dolžini 1550 nm, zagotavlja ≥2 mW optičnega izhoda prek enomodnega vlakna in spektralno širino črte ≤500 kHz, merjeno z metodo samoheterodina. Laser združuje termoelektrični hladilnik (TEC), termistor, fotodiodo za monitor InGaAs PIN in optični izolator v kompaktnem koaksialnem ohišju s priključkom iz vlaken FC/APC ali SC/APC.

Ključne lastnosti -1550nm koaksialni DFB laser z ozko črto

· Centralna valovna dolžina: 1550nm, +/-3nm toleranca WL

· Ozka spektralna širina črte: ≤500kHz (metoda samoheterodinskega merjenja)

· Optična izhodna moč: najmanj 2 mW (izhod iz vlaken SM)

· Vgrajen optični izolator: ≥30dB izolacija

· Integriran termoelektrični hladilnik (TEC) in termistor

· Vgrajena fotodioda za monitor PIN InGaAs

· Nizka raven hrupa, nizko popačenje

· Visoka zanesljivost in dolga življenjska doba

Tipične aplikacije -1550nm koaksialni DFB laser z ozko črto

· FMCW LiDAR sistemi za avtonomno vožnjo in ADAS

· Koherentni LiDAR za hkratno merjenje dosega in hitrosti

· LiDAR sistemi za 3D slikanje in avtonomno navigacijo

· Industrijski LiDAR sistemi za robotiko, AGV navigacijo in avtomatizacijo

· Koherentni testni sistemi za optične komunikacije in optična merilna oprema

· Distribuirani sistemi zaznavanja z optičnimi vlakni

· Reflektometrija optične frekvenčne domene (OFDR)

· Raziskave fotonike in laboratorijski poskusi koherentne detekcije

· Integracija OEM v module LiDAR, avtomobilske senzorje in industrijsko senzorsko opremo

Specifikacije izdelka -1550nm koaksialni DFB laser z ozko črto

Absolutne največje ocene (Tc = 25 °C)

Optično-električne lastnosti (Tc = 25 °C)

TEC in značilnosti termistorja

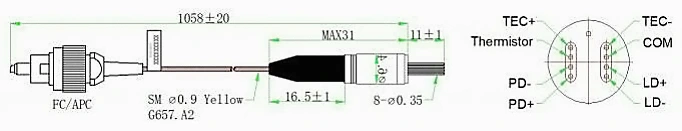

Paket in definicija pina

Vrsta paketa: Koaksialni hermetični paket s TEC

Vgrajene komponente: optični izolator, termoelektrični hladilnik (TEC), termistor, fotodioda monitorja InGaAs PIN

Informacije za naročanje -1550nm koaksialni DFB laser z ozko črto

Nomenklatura modela

BLD - X XX XX X - X XX (XX)

Primer: BLD-ND5502H-IFA(TEC)

Podatkovni list -1550nm koaksialni DFB laser z ozko črto

Podatkovni list

Pogosto zastavljena vprašanja (FAQ)

V: Kaj pomeni "ozka širina črte" in zakaj je pomembna za LiDAR?

O: Spektralna širina črte pomeni širino optičnega frekvenčnega spektra laserja. Ta laser zagotavlja širino črte < 500 kHz, merjeno z metodo samoheterodina. Ožja širina črte na splošno povzroči daljšo koherentno dolžino, kar je pomembno za koherentne tehnike zaznavanja, kot je FMCW LiDAR.

V sistemih FMCW LiDAR oddani in odbiti optični signali interferirajo, da ustvarijo signal utripa, ki se uporablja za merjenje dosega in hitrosti. Laser z ozko širino črte pomaga vzdrževati koherenco, zmanjšati fazni šum in izboljšati občutljivost meritev v aplikacijah z dolgim ​​dosegom in visoko ločljivostjo.

V: Kakšna je razlika med tem koaksialnim laserjem z ozko črto in laserjem DFB v obliki metulja?

O: Glavna razlika je oblika paketa. Ta izdelek uporablja kompakten koaksialni paket z vgrajenim TEC, termistorjem, fotodiodo monitorja in optičnim izolatorjem, zaradi česar je primeren za prostorsko omejene module LiDAR in integracijo proizvajalcev originalne opreme, povezane z vlakni.

Laserji DFB v obliki metulja običajno zagotavljajo več električnih vmesnikov in večjo prilagodljivost za laboratorijske sisteme, telekomunikacijsko opremo in aplikacije, ki zahtevajo prilagojene toplotne ali električne zasnove.

Ustrezen paket je odvisen od sistemskih zahtev, vključno z velikostjo, toplotnim upravljanjem, električnim vmesnikom in načinom integracije.

V: Ali je valovna dolžina 1550 nm varna za oči za avtomobilski LiDAR?

O: Območje valovne dolžine 1550 nm na splošno velja za bolj varno za oči za aplikacije LiDAR v primerjavi s krajšimi valovnimi dolžinami, kot je 905 nm. Pri približno 1550 nm absorpcija s sprednjimi strukturami očesa bistveno zmanjša izpostavljenost mrežnici, kar omogoča sistemom LiDAR, da dosežejo višje dovoljene ravni optične moči v skladu z veljavnimi varnostnimi standardi laserja.

Končna klasifikacija glede varnosti oči je odvisna od celotne zasnove sistema, vključno z izhodno močjo, divergenco žarka, formatom modulacije, trajanjem izpostavljenosti in skladnostjo s standardi, kot je IEC 60825.

V: Kakšna je najmanjša količina naročila (MOQ)?

O: MOQ je 2 kosi.
