1550nm DFB 100KHz BTF laser z ozko črto

Kazalo

1. Uvedba 1550nm DFB 100KHz BTF laser z ozko črto

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

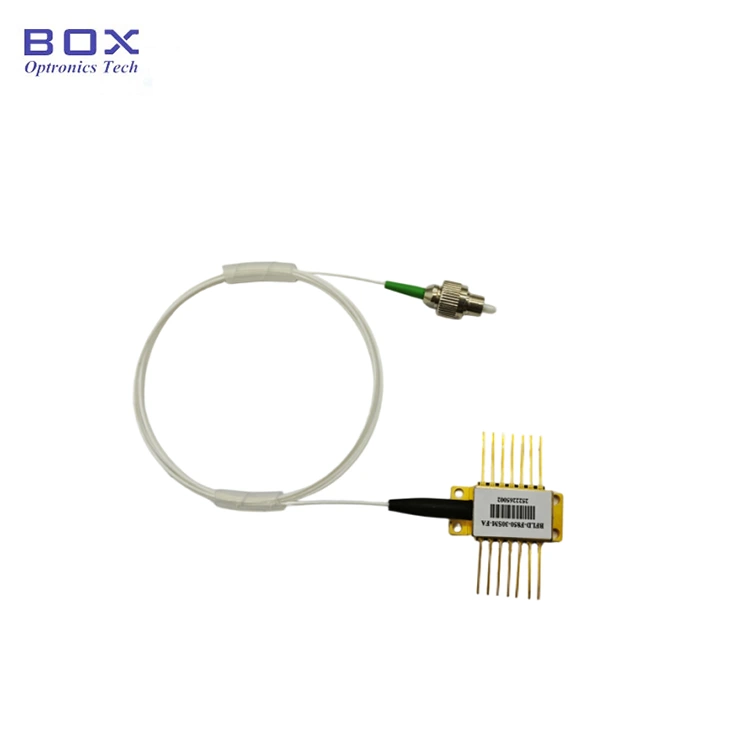

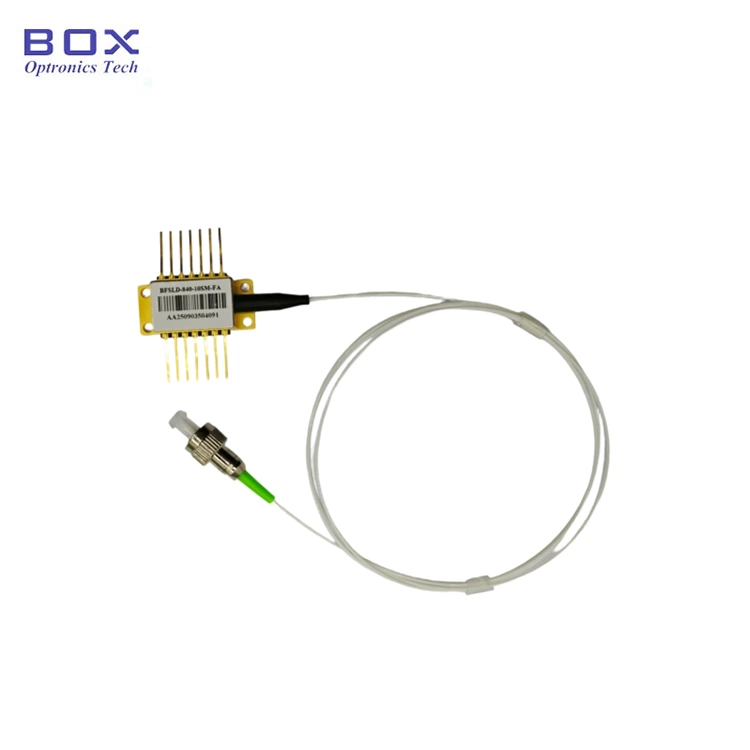

1550nm DFB 100KHz BTF laser z ozko črto je zasnovan za visoko natančne aplikacije, ki zahtevajo ultrastabilne, ozkopasovne viri svetlobe. Ta laser deluje pri valovni dolžini 1550 nm in ima <100 kHz širina linije, >50mW izhodna moč. Idealen je za WDM (Wavelength Division Multipleksiranje), sistemi za zaznavanje optičnih vlaken in preskusna oprema, ki zahteva nizko širina črte in visoka spektralna čistost. Med delovanjem ta naprava oddaja a laserski žarek visoke intenzivnosti. Ne glejte neposredno v konec vlaken; početje tako lahko povzroči poškodbo oči.

Izdelek Specifikacije

Lastnosti izdelka

● Multi-Quantum No (MQW);

● visoko izhodna moč >50mW;

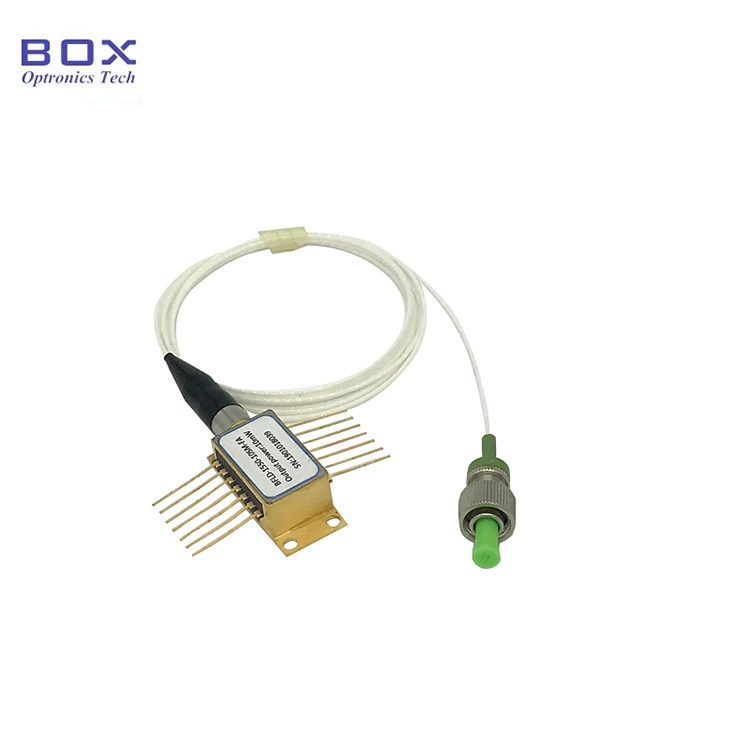

● 14-polni BTF paket s TEC, termistorjem in optični izolator.

Aplikacije izdelkov

● Lidar;

● Laboratorijska ozka svetlobni viri širine črte in optični test;

● Optična vlakna komunikacije;

● Senzor iz optičnih vlaken.

Izdelek Podrobnosti

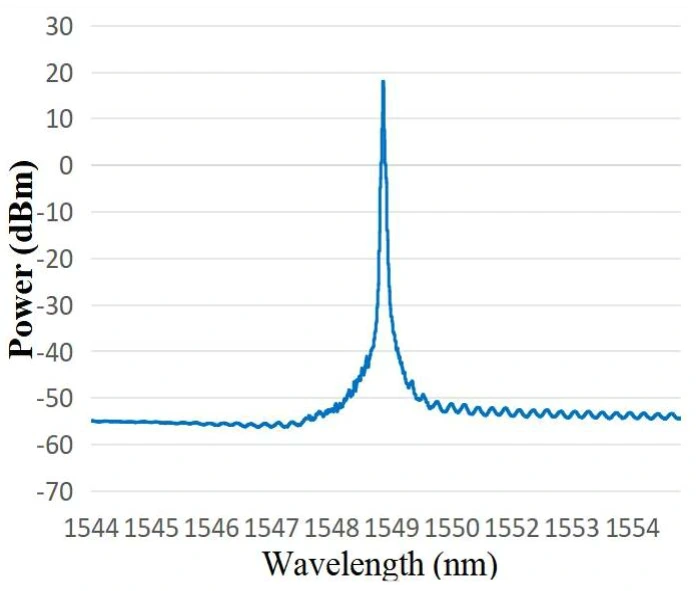

● Tipični spekter: 1549,38 nm, WL toleranca je lahko 1550+/-2 nm.

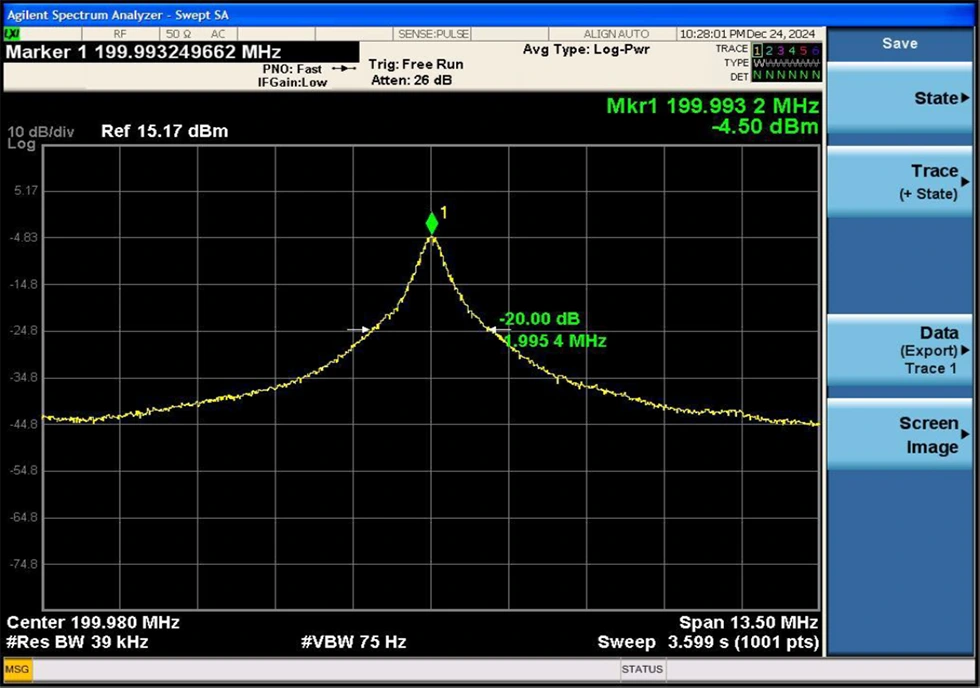

● Tipična širina črte: spektralna širina črte 3dB <100 KHz (enako 20dB) širina črte / 20)

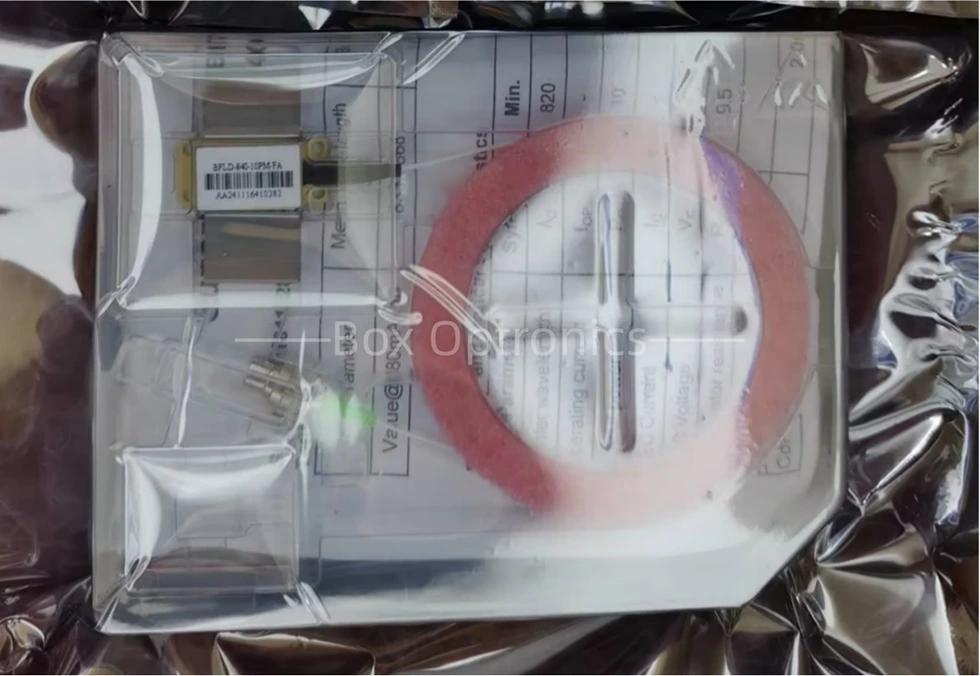

● Primer pakiranja

*Samostojna naprava; brez vgrajenega gonilnika (zunanji gonilnik neobvezen).

Informacije o naročanju

npr.: BNLD-1550-11HSM-FA2

(Informacije o naročilu: 1550nm DFB 100KHz BTF laser z ozko širino črte, 100mW izhodna moč, z vlaknom SM, priključkom FC/APC, izhodom tipa 2).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Preverite stabilnost delovnega vezja izdelka, da preprečite poškodbe zaradi impulznih tokov.

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Pri uporabi naprave strogo upoštevajte delovno napetost in tokovni razponi, navedeni v podatkovnem listu. Ključni parametri – vključno z Ith (Pragni tok), Iop max (Največji delovni tok), Vop max (Največji Delovna napetost) in λc (centralna valovna dolžina)—treba je navesti posebej v poročilu o preskusu, ki je bilo predloženo ob odpremi.Opomba: Delovanje presegajo absolutne največje vrednosti, lahko povzročijo trajno poškodbo naprave.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
