1310nm DFB 100KHz BTF laser z ozko črto

Kazalo

1. Uvedba 1310nm DFB 100KHz BTF laser z ozko črto

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

1310nm DFB 100KHz BTF laser z ozko črto je visoko zmogljiv laser, zasnovan za uporabo v lidarju, vetrnem radarju, optiki zaznavanje vlaken in koherentno komunikacijo. Odlikuje ga izhodna moč do 100 mW, pasovno širino 3 dB, manjšo od 100 kHz, in tok nizkega praga. Izbirno z vlakni SM/PM, široko delovno temperaturo in visoko zanesljivostjo. Prosimo, uporabljajte pod ESD zaščito in nadzorujte pogonski tok in temperaturo strogo in se izogibajte poškodbam zaradi prevelikega toka.

Izdelek Specifikacije

Lastnosti izdelka

● SMF-28e ali PM1310 pigtail;

● Izhodna moč >100mW

● Ozko širina črte <100KHz;

● 14-polni BTF paket s TEC, optični izolator, in Monitor PD.

Aplikacije izdelkov

● Lidar;

● Vetrni radar;

● Zaznavanje optičnih vlaken;

● Koherentna komunikacija.

Izdelek Podrobnosti

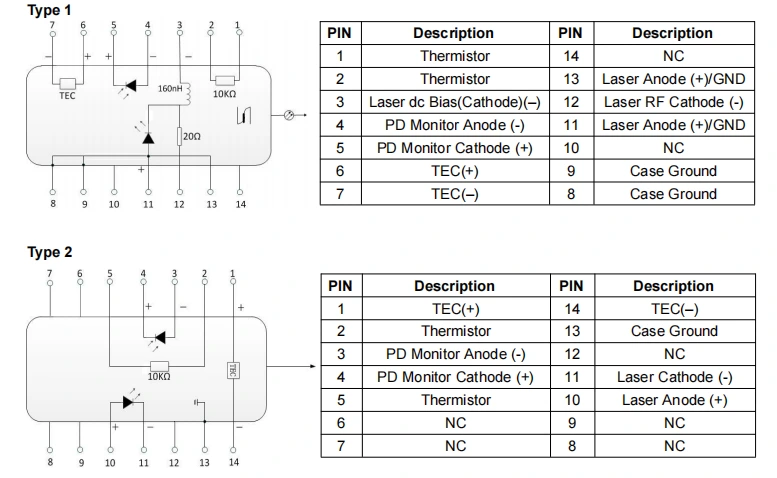

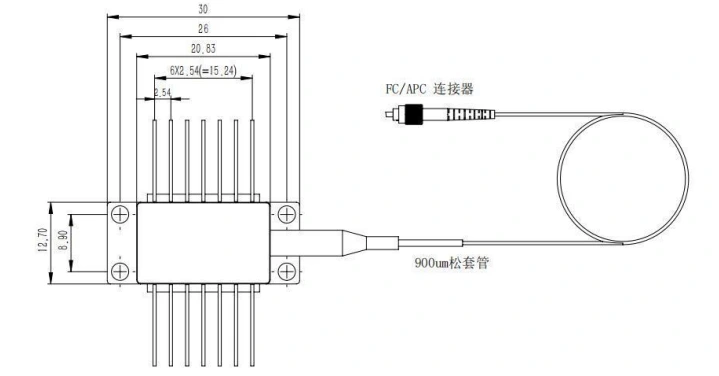

● Risba paketa in definicija PIN-OUT (enota: mm) -1310nm DFB 100KHz Laser z ozko širino črte BTF

● Pogosta vprašanja

(1) Ali je mogoče spremeniti valovno dolžino s prilagajanjem toka? Kakšen je obseg?

--Da. Trenutni koeficient valovne dolžine je 0,01 nm/mA, in temperaturni koeficient valovne dolžine je 0,1 nm/℃. Nastavljivo območje WL je okoli ~središča WL +/- 1 nm

(2) Kakšna je širina črte? Ali zagotavljate običajno širino črte LD?

--3dB širina linije je manjša od 100kHz. Na voljo je LD na ravni MHz.

(3) Kakšno je območje regulacije moči?

--10~100 %

(4) Ali nudite zaščitno cev iz vlaken in konektor za vlakna?

--Da. 900um ohlapna cev in FC/APC, SC/APC ali drugi priključki so izbirno.

Naročanje informacije

npr.: BNLD-1310-11HPM-FA

(Informacije o naročilu: 1310nm DFB 100KHz BTF laser z ozko črto, 100mW izhodna moč, s PM vlaknom, priključkom FC/APC, pin-out tipa 1).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list

Podatkovni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Delovanje Opombe

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Med postopkom vklopa nikoli ne uporabite visokega toka neposredno, kot s tem lahko poškodujete čip. Namesto tega vklopite napravo na trenutno raven blizu praga čipa in nato postopoma povečujte tok v majhnih količinah korakih, dokler ni dosežena želena raven.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
