1550nm 3kHz laser z vlakni ultra ozke črte

Kazalo

1. Predstavitev 1550nm 3kHz laser z vlakni ultra ozke črte

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

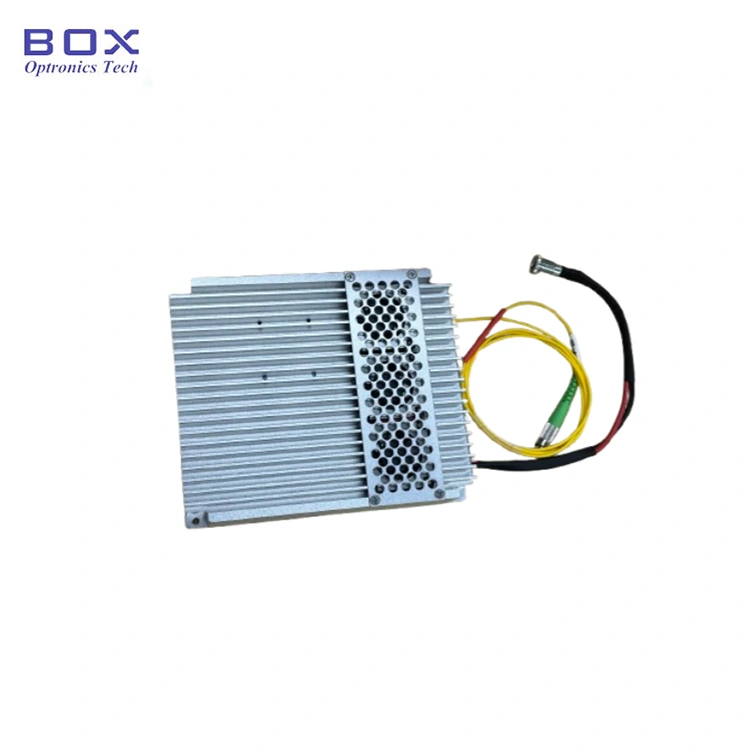

Predstavitev izdelka

To je 1550nm 3kHz vlakno z ultra ozko črtno širino Laser, ki uporablja strukturo laserske votline DFB z vlakni, dopiranimi z erbijem, s CW izhodom moč 50/100/200/500/1000mW neobvezno, pasovna širina 3dB manj kot 3kHz, valovna dolžina stabilen brez preskakovanja načina. Podpira namizne in modularne konfiguracije s komunikacijskim vmesnikom RS232 in programsko opremo za spremljanje sistema integracija. Primerno za porazdeljeno zaznavanje itd.

Izdelek Specifikacije

Lastnosti izdelka

● Spektralen širina črte ≤3 KHz;

● Popolnoma vlakna DFB resonančna votlina;

● Valovna dolžina stabilen brez preskakovanja načina;

● DB9 Ženske (RS232) komunikacije za enostavno integracijo.

Aplikacije izdelkov

● LiDAR;

● Akustična senzorji, hidrofoni;

● Vlaknine Optično porazdeljeno zaznavanje.

Podrobnosti izdelka

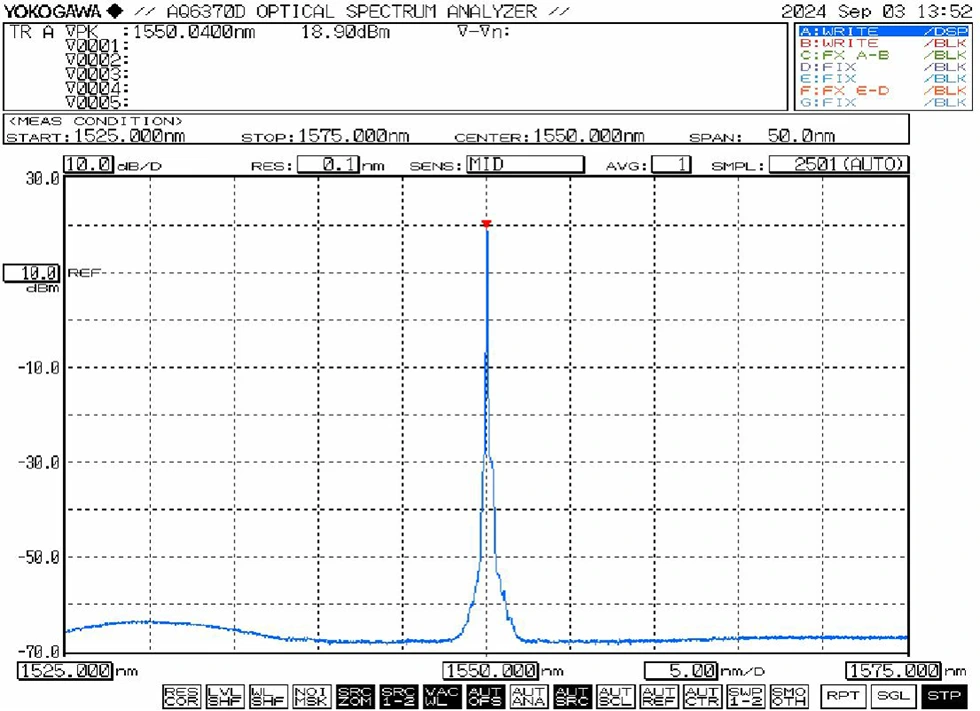

● Tipičen spekter: 1550 nm

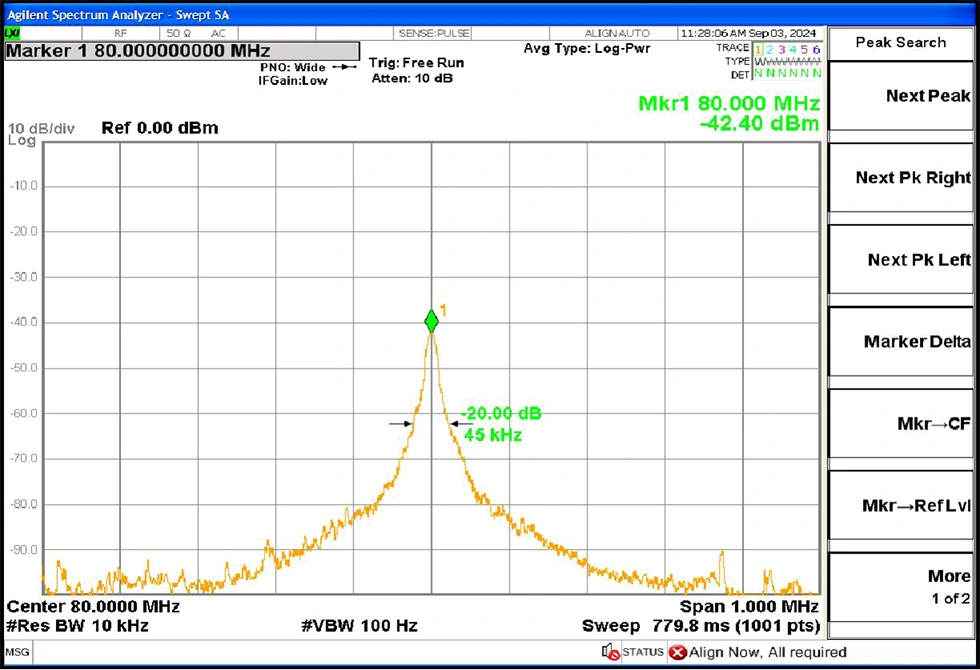

● Tipična širina črte: 3dB spektralne širine črte≤3 KHz (enako 20dB širine črte / 20)

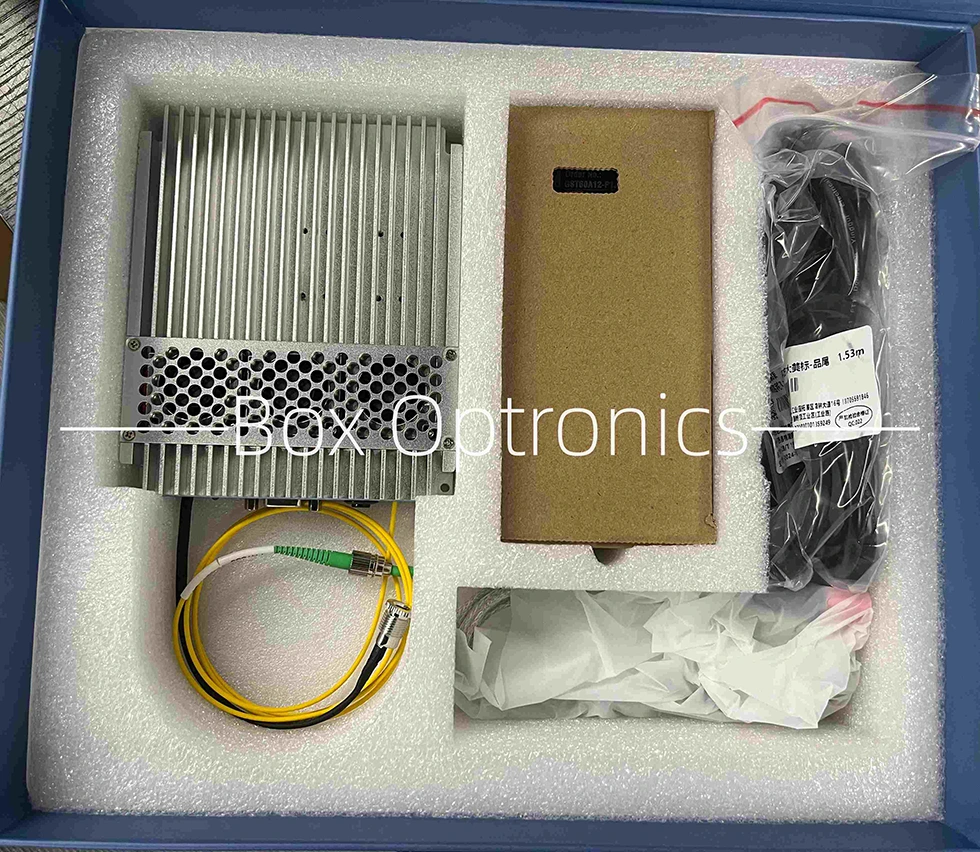

● Primer embalaže

Delovanje Koraki

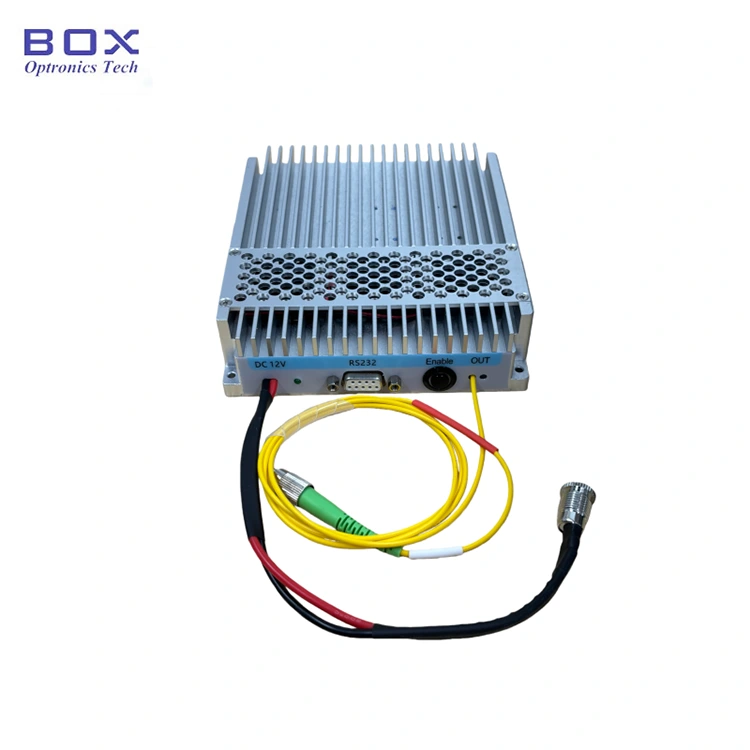

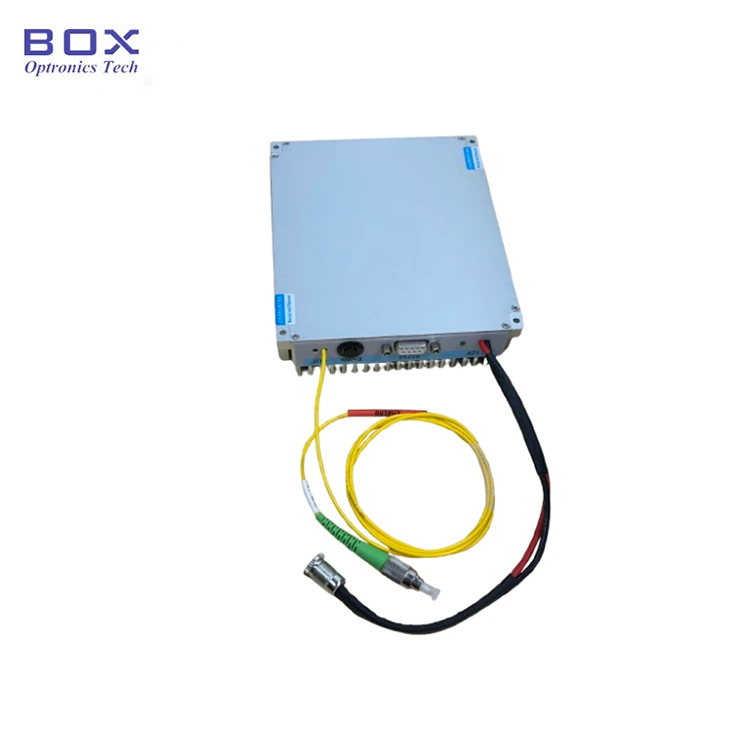

1.Videz: Modul vključuje napajalni priključek, indikator napajanja, RS232 komunikacijski vmesnik, stikalo za aktiviranje izhoda in vrata za laserska izhodna vlakna.

2.Moč Napajanje: Napajalna vrata uporabljajo standardni vmesnik DC5,5 × 2,1 mm. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. V obliki črke U priključni napajalni kabel za povezavo s stikalnim napajalnikom je na voljo na zahtevo ob nakupu.

3. Povezovanje mostiček iz optičnih vlaken: Odstranite protiprašni pokrovček z optičnega konektorja, preglejte čelno stran glede kontaminacije ali poškodb in se prepričajte čistočo pred povezovanjem z drugimi optičnimi napravami ali preskusno opremo. Za pri modelih z visoko močjo je priporočljivo fuzijsko spajanje.

4. Povezovanje modula na gostiteljski računalnik: uporabite priloženo USB-RS232 serijski podatkovni kabel za povezavo modula z računalnikom. Namestite namenski serijski gonilnik (ki ga zagotavlja proizvajalec) za omogočanje komunikacije. Brez gonilnika se gostiteljska programska oprema ne more povezati z modulom.

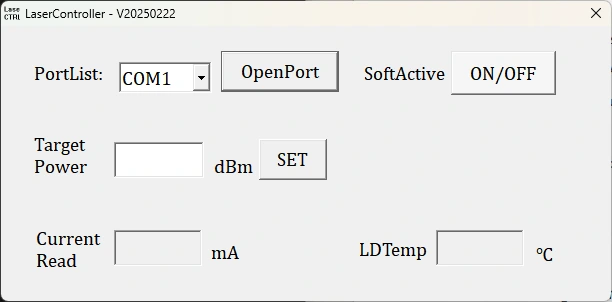

5.Programska oprema: programska oprema gostitelja omogoča prilagajanje izhodne moči in nadzor laserskega izhoda prek Gumb "SoftActive". Programska oprema prikaže nastavljeni tok črpalke, izhod stanje spremljanja moči in temperature.

6. Pomnilnik parametrov: nastavitve in stanje, konfigurirano prek programske opreme, se samodejno shrani v modulu notranji pomnilnik. Če parametri niso potrebni, povezava z gostiteljskim računalnikom ni potrebna potrebujejo spremembo.

Naročanje informacije

npr.: NLFL-1550-50-T-SM-M

(Podatki o naročilu: 1550nm 3kHz laser z ultra ozkimi črtami, 50mW izhodna moč, nastavljiva moč, vlakna SM, paket modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 15 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

1. Opombe o delovanju in vzdrževanje - 1550nm 3kHz ultra ozka širina črte Fiber laser

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite nabiranje prahu in poškodbe končne površine.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Neuporabljene priključke zaprite s protiprašnimi pokrovčki.

● Opremo hranite v suhem okolju brez vlage.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
