1550nm 1W vlakno sklopljeni laser

Kazalo

1. Predstavitev 1550nm 1W vlakno sklopljenega laserja

2. Specifikacije izdelka

3. Lastnosti

4. Aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Navodila za uporabo

10. Opombe o delovanju in vzdrževanju

11. Zagotavljanje kakovosti in poprodajne storitve

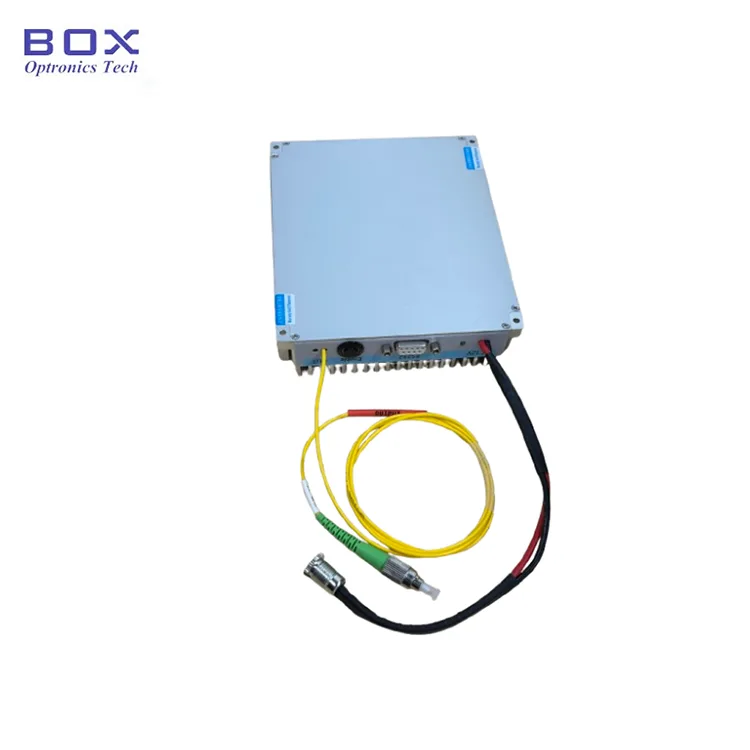

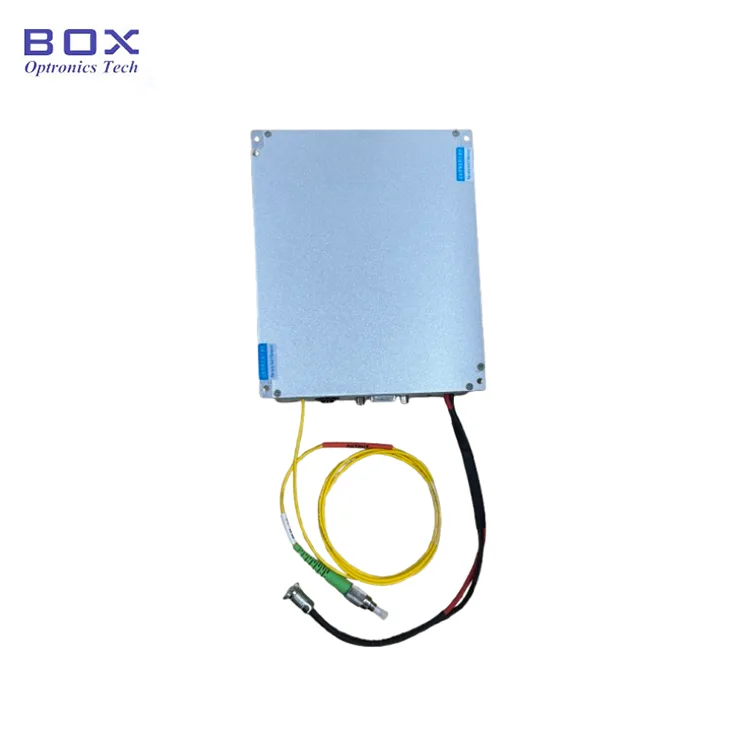

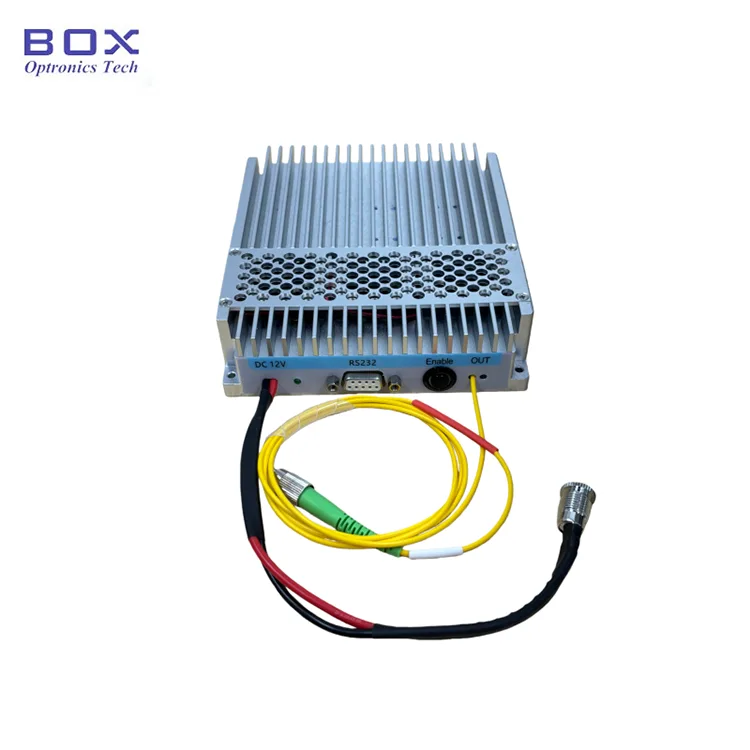

Predstavitev izdelka-1550nm 1W vlakno sklopljeni laser

Laser s sklopljenimi vlakni 1550 nm 1 W uporablja začetni laser DFB v kombinaciji z optičnim modulom z visoko močjo za doseganje visokozmogljivega laserskega izhoda z eno valovno dolžino. Odlikuje ga visoka natančnost valovne dolžine in visoko razmerje zatiranja stranskega načina. Možnosti vključujejo enomodna vlakna ali vlakna, ki ohranjajo polarizacijo; enota ponuja visoko izhodno moč z nastavljivim tokom, takojšnjo emisijo svetlobe ob vklopu in uporabniku prijazno delovanje, zaradi česar je idealna za laboratorijsko uporabo s strani raziskovalcev.

Specifikacije izdelka-1550nm 1W vlakno sklopljeni laser

Lastnosti izdelka - 1550nm 1W vlakno sklopljeni laser

● DFB seme + visokozmogljiva stopenjska arhitektura, ki uravnava širino črte in moč;

● Izjemna močna stabilnost za dolgotrajno neprekinjeno delovanje;

● Možnosti SM in PM vlaken za prilagodljivo sistemsko integracijo;

● Namizni in modulni paketi za integracijo laboratorija in OEM;

● 10%–100% zvezna nastavitev moči.

Aplikacije izdelkov-1550nm 1W vlakno sklopljeni laser

● testiranje in raziskave koherentne optične komunikacije;

● Nelinearna optika in generiranje superkontinuuma;

● svetlobni vir oddajnika LiDAR;

● Črpanje in karakterizacija ojačanja ojačevalnika vlaken.

Podrobnosti o izdelku-1550nm 1W vlakno sklopljeni laser

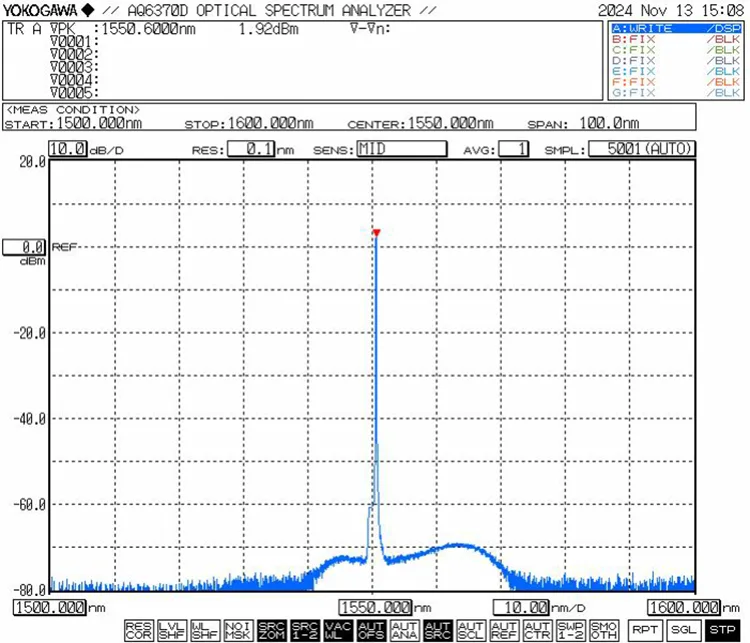

● Tipična karakteristična krivulja: λ= 1550 nm, širina črte ≤3MHz, Pavg= 20W

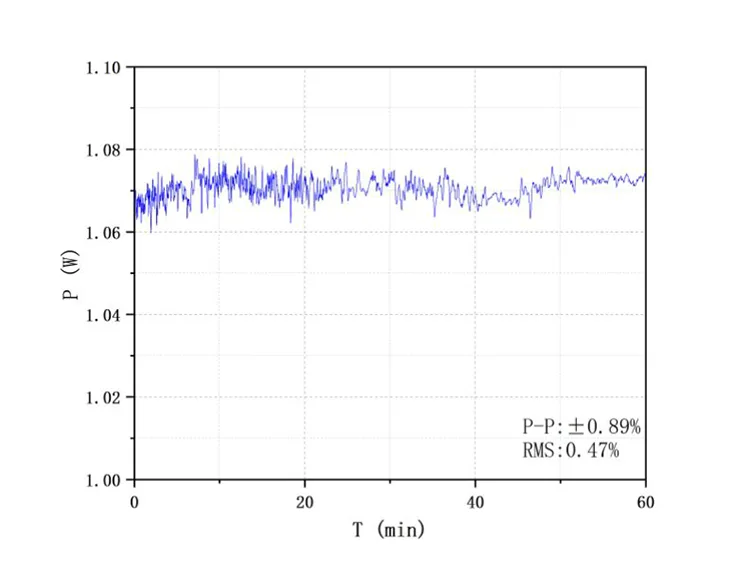

● Laserska moč in stabilnost moči (Power Stability Test@1W)

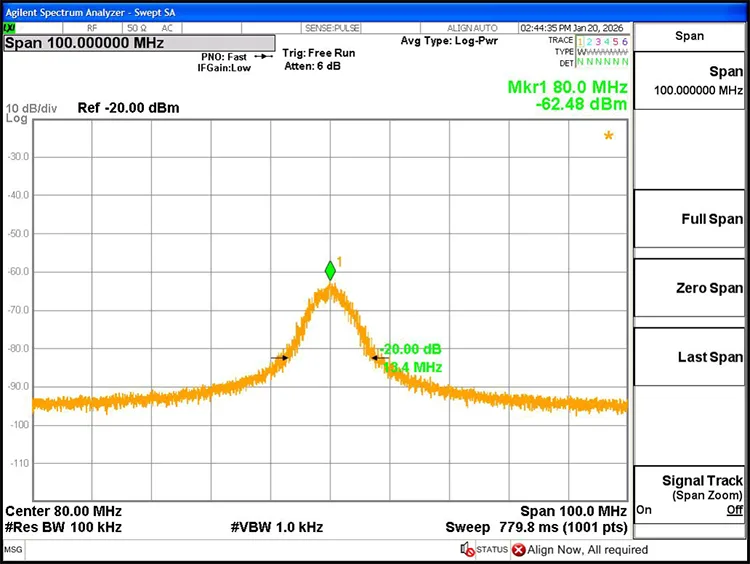

● Laserska širina črte pri 3 dB: 0,67 MHz

Podatki za naročanje-1550nm 1W vlakno sklopljeni laser

npr.: HFL-1550-30-PM-M31

(Podatki o naročilu: 1550nm 1W vlakno sklopljeni laser, 1W (30dBm) izhodna moč, PM1550fiber, paket modulov).

Podatkovni in preskusni list - 1550nm 1W vlakno sklopljeni laser

Podatkovni list

Testni list

Pogoji ponudbe in plačila - 1550nm 1W optično sklopljeni laser

● Pogoji ponudbe

(1) EXW

(2) DAP

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Koraki delovanja-1550nm 1W vlakno sklopljeni laser

Korak 1. Razpakiranje: Pred montažo preverite, ali so vsi dodatki popolni.

● Standardni dodatki

2. korak. Napajanje: Napajalna vrata uporabljajo standardni vmesnik DC5,5 × 2,1 mm. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezni napajalniki lahko poškodujejo vir svetlobe. Napajalni kabel s konektorjem v obliki črke U za priklop na stikalno napajanje je na voljo na zahtevo ob nakupu.

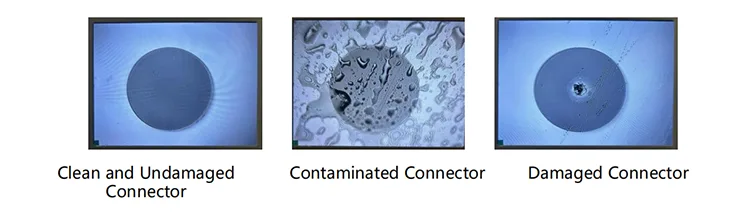

3. korak. Priključitev izhodnega vlakna: Odstranite protiprašni pokrovček s konektorja za vlakna, preglejte končno stran glede kontaminacije ali poškodb in zagotovite čistočo, preden se povežete z drugimi napravami z vlakni ali preskusno opremo. Za modele z visoko močjo je priporočljivo spajanje s fuzijo.

Setp4. Povežite se z gostiteljskim računalnikom: uporabite priloženi serijski podatkovni kabel USB-RS232 za povezavo modula z računalnikom. Namestite namenski serijski gonilnik (zagotavlja Box Optronics), da omogočite komunikacijo. Brez gonilnika se gostiteljska programska oprema ne more povezati z modulom.

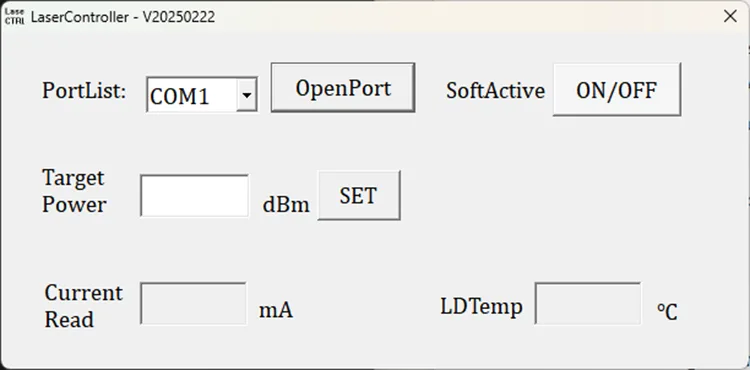

5. korak. Nadzorna programska oprema: gostiteljska programska oprema omogoča prilagajanje izhodne moči in nadzor laserskega izhoda prek gumba "SoftActive" (glejte spodnji diagram vmesnika). Programska oprema prikazuje nastavljeni tok črpalke, izhodno moč in status spremljanja temperature

6. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Opombe o delovanju in vzdrževanje - 1550nm 1W vlakno sklopljeni laser

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite kopičenje prahu in poškodbe končne strani.

● Očistite konektorje vlaken z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končne strani vlaken. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Neuporabljene priključke zaprite s protiprašnimi pokrovčki.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; hranite na suhem mestu.

● Pri dolgotrajni uporabi ga postavite na hladilno telo.

Zagotavljanje kakovosti in poprodajne storitve-1550nm 1W laser s sklopljenimi vlakni

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske oznake na ohišju.

(6) Poškodbe ali izgube med prevozom.
