1457nm laserski vir Ramanove črpalke

Kazalo

1. Predstavitev 1457nm laserski vir Ramanove črpalke

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Standardni dodatki

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

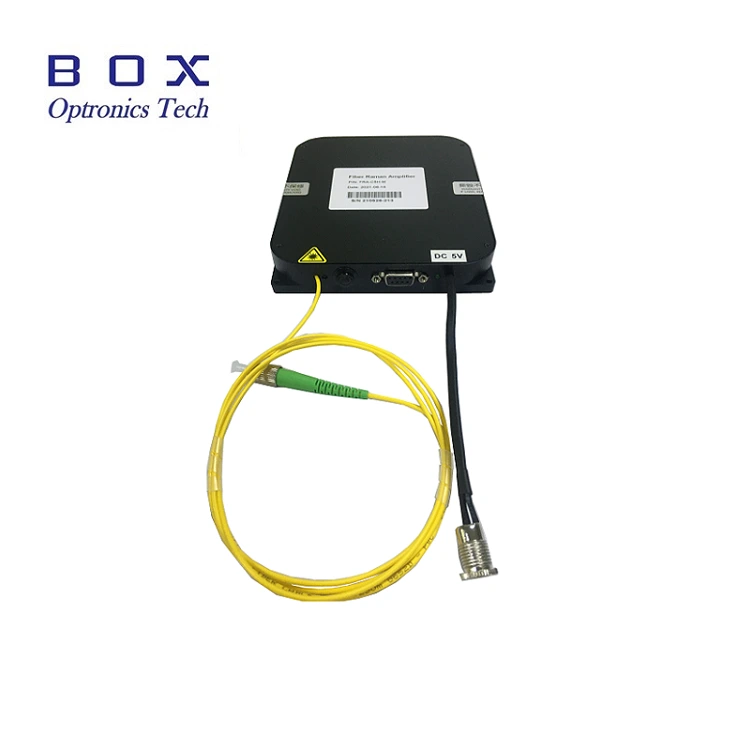

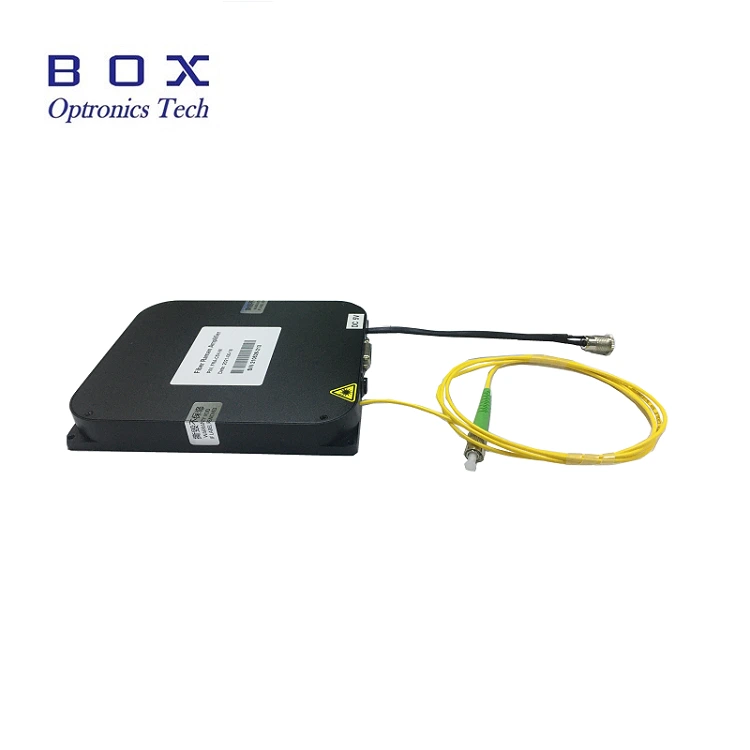

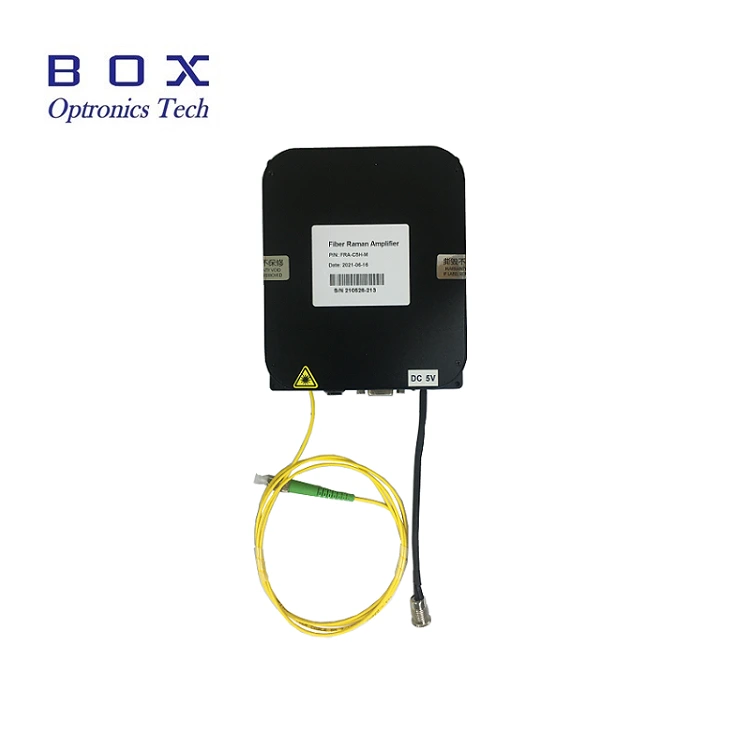

Predstavitev izdelka

To je 1457nm laserski vir Ramanove črpalke z vlaknom Braggova rešetka, zasnovana za ojačevalnik vlaken Raman in ojačevalnik vlaken, dopiranih z Er, profesionalno zasnovano pogonsko vezje in nadzor TEC za zagotavljanje varnega delovanje laserja, stabilna izhodna moč in spekter. Lahko se zagotovi v namiznem ali modularnem paketu s komunikacijskim vmesnikom RS-485 in programska oprema za spremljanje sistemske integracije. 400mW visoka izhodna moč. Prosimo, uporabite z nazivno napetostjo, nadzorom temperature in vlažnosti zagotavlja dobro toploto disipacijo, preprečite izhodno preobremenitev in kontaminacijo.

Izdelek Specifikacije

Lastnosti izdelka

● 400 mW Visoka izhodna moč;

● Moč in spektralna stabilnost;

● DB9 Ženske (RS485) komunikacije za enostavno integracijo.

 Aplikacije izdelkov

● Raman ojačevalnik vlaken;

● EDFA Ojačevalnik optičnih vlaken s padcem Er.

Izdelek Podrobnosti

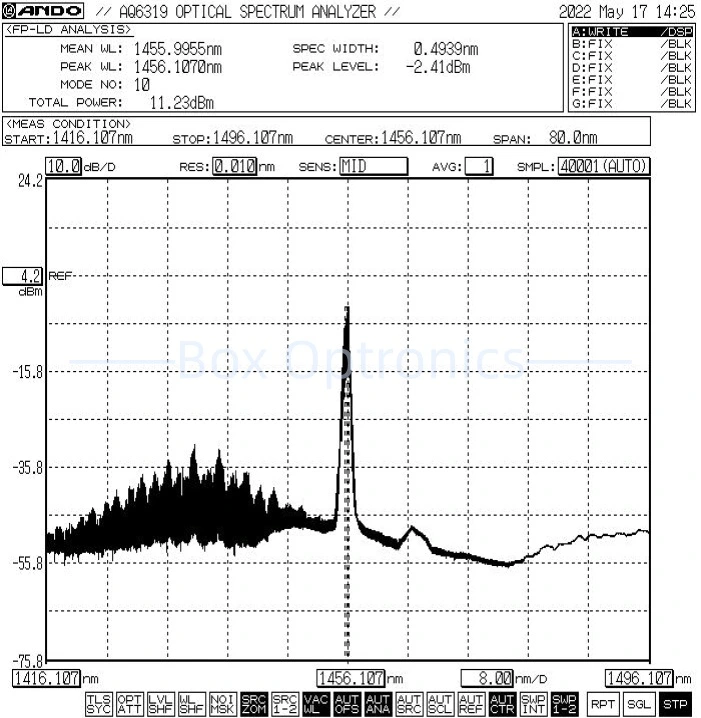

● Tipičen spekter: 1457 nm, +/-1 toleranca.

● Standardni dodatki

Delovanje Koraki

1. korak. Razpakiranje: Pred sestavljanjem preverite ali so vsi dodatki popolni, vključno z izvornim modulom Pump Laser, USB podatkovni kabel, napajalnik, poročilo o preskusu itd.

Korak 2. Napajanje: priključen na DC stikalno napajanje ali regulirano napajanje, ki ustreza njihovi moči zahteve glede dobave. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik dobavljeno v skladu z lokalnimi napetostnimi standardi.)

Korak 3. Povezovanje izhodnega vlakna: Odprite protiprašni pokrov na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja in škode.

Setp4. Povežite se z gostiteljskim računalnikom: Uporabite podatkovni kabel USB-RS485 DB9 za povezavo laserskega vira Ramanove črpalke 1457 nm in računalnik; računalnik mora najprej namestiti namenski gonilnik za serijska vrata identificirajte podatkovni kabel za serijska vrata USB-RS485, drugače pa gostiteljski računalnik programske opreme in modula svetlobnega vira ni mogoče pravilno povezati in sporočili. Vprašajte Box Optronics za gonilnik.

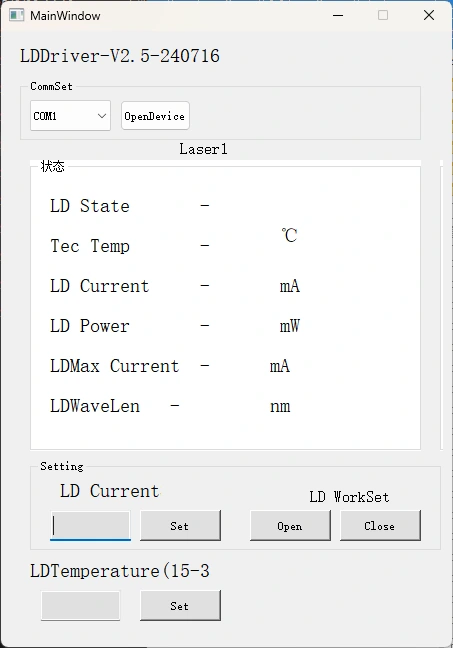

Korak 5. Programska oprema za krmiljenje: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik nadzorovati LD tok in LD temperaturo 1457nm Raman Pump Laserja Vir. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, počasi povečajte pogonski tok na začetno delovanje. Ne uporabite polnega toka takoj.)

Korak 6. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optična povezava.

Naročanje informacije

npr.: BSLD-1457-4HSM-FA-M

(Informacije o naročilu: 1457nm laserski vir Ramanove črpalke, izhodna moč 400 mW napajanje, z vlaknom SMF-28e, priključkom FC/APC, paketom modulov).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10-15 delovnih dni. (Če obstajajo nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Ni priporočljivo pogosto vstavljati ali odstranjevati optičnih vlaken priključke na vhodnem in izhodnem koncu, da preprečite prah kontaminacijo—ki lahko povzroči povečano vstavljeno izgubo—ali opekline končne površine optičnega konektorja.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Priključki za optična vlakna morajo biti prekriti s pokrovčki za prah.

● Če je treba izhodno vlakno povezati z drugim vlaknom, ga je priporočamo uporabo fuzijskega spajalnika.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; trgovina na suhem mestu.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
