980nm črpalka diodni laserski modul z vgrajenimi pogonskimi vezji

Kazalo

1. Predstavitev 980nm črpalka diodni laserski modul z vgrajenimi pogonskimi vezji

2. Tehnični Specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Standardni dodatki

6. Navodila za varno uporabo

7. Informacije o naročanju

8. Podatkovni list in testni list

9. Pogoji ponudbe in plačilo

10. Čas izvedbe

11. Opombe o delovanju in Vzdrževanje

12. Zagotavljanje kakovosti in Poprodajne storitve

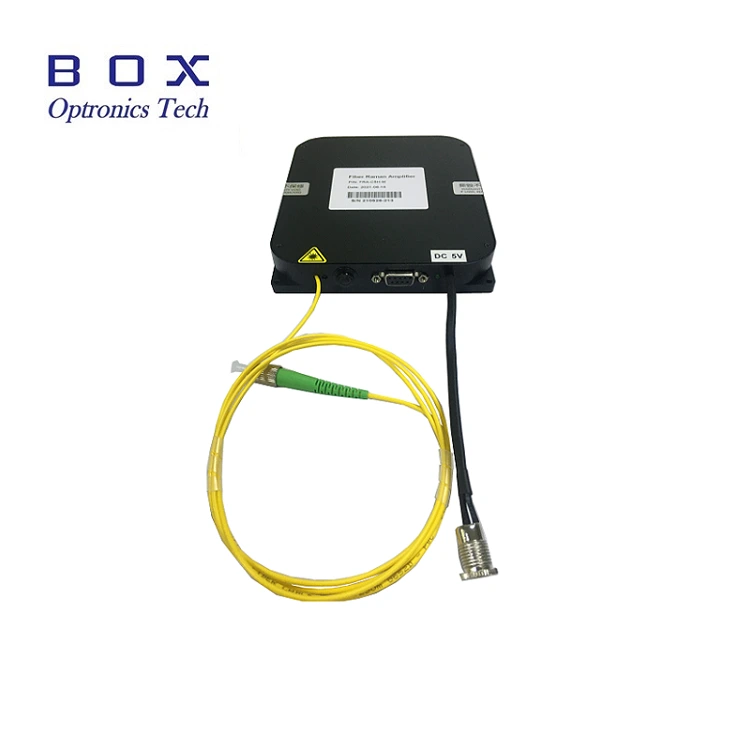

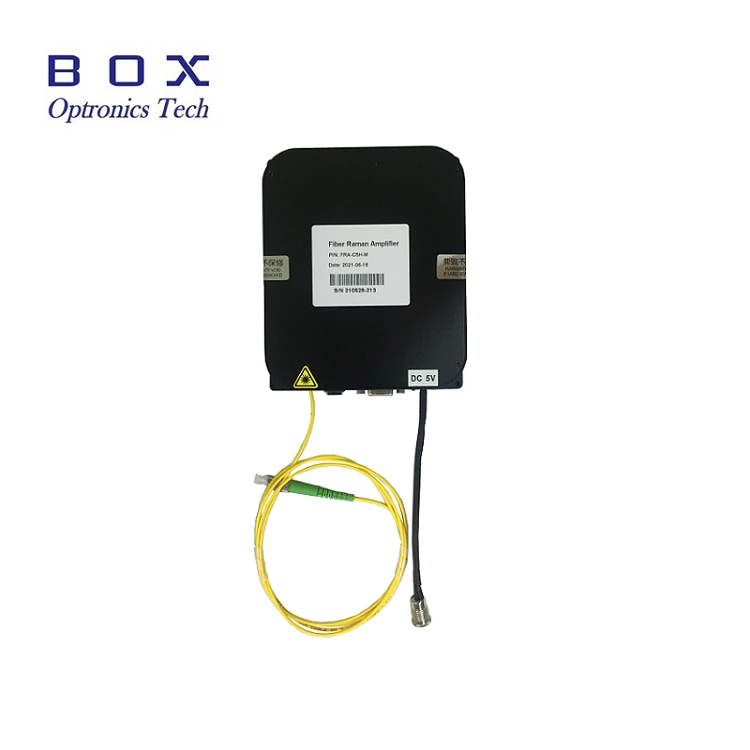

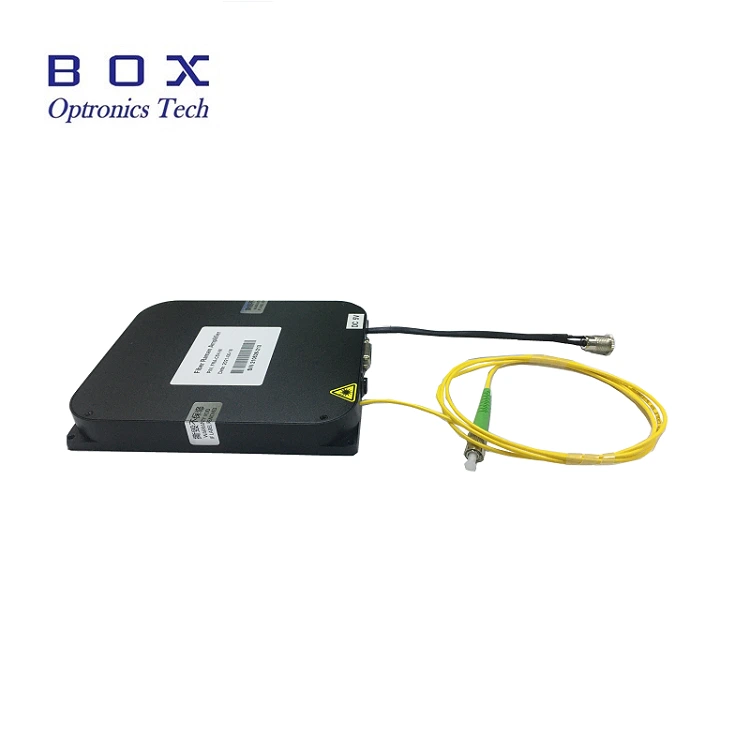

Predstavitev izdelka

980nm črpalka diodni laserski modul z vgrajenim pogonom Vezja so posebej zasnovana za optično komunikacijo, ojačanje vlaken, in raziskave nelinearne optike. Vključuje laserski čip, pogonsko vezje, zaščitna enota za nadzor temperature in izhodna struktura vlaken v enem, s št potreben zunanji pogon, plug-and-play. Na voljo so 200mW/400mW/600mW. SM vlakna in PM vlakna niso obvezna. 1-letna garancija. Pri uporabi laserskega vira modula za dolgo časa, ne pozabite upoštevati odvajanja toplote. Postavite modul na hladilnem telesu.

Izdelek Specifikacije

Lastnosti izdelka

● Vgrajena integrirana pogonska vezja, brez zunanjih potrebna je vozniška plošča.

● Kompaktna in majhna velikost, primerna za integracijo in enostavno namestitev.

● Moč in spektralna stabilnost.

● Komunikacijski vmesnik je združljiv.

Aplikacije izdelkov

● Vir črpalke za ojačevalnike vlaken (EDFA).

● Oprema za lasersko zaznavanje.

● Prenos komunikacij po optičnih vlaknih sistemi.

● Biološka detekcija.

Podrobnosti izdelka

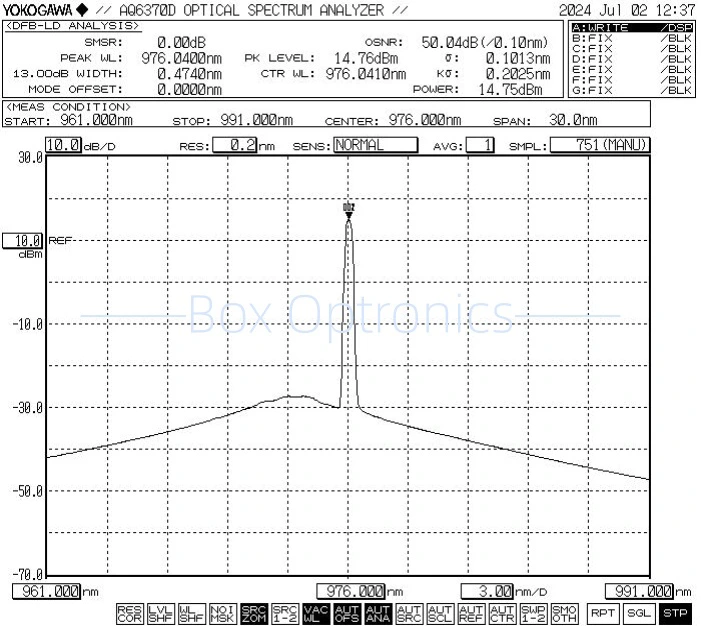

● Tipičen spekter: 976 nm

● Standardni dodatki

Koraki delovanja

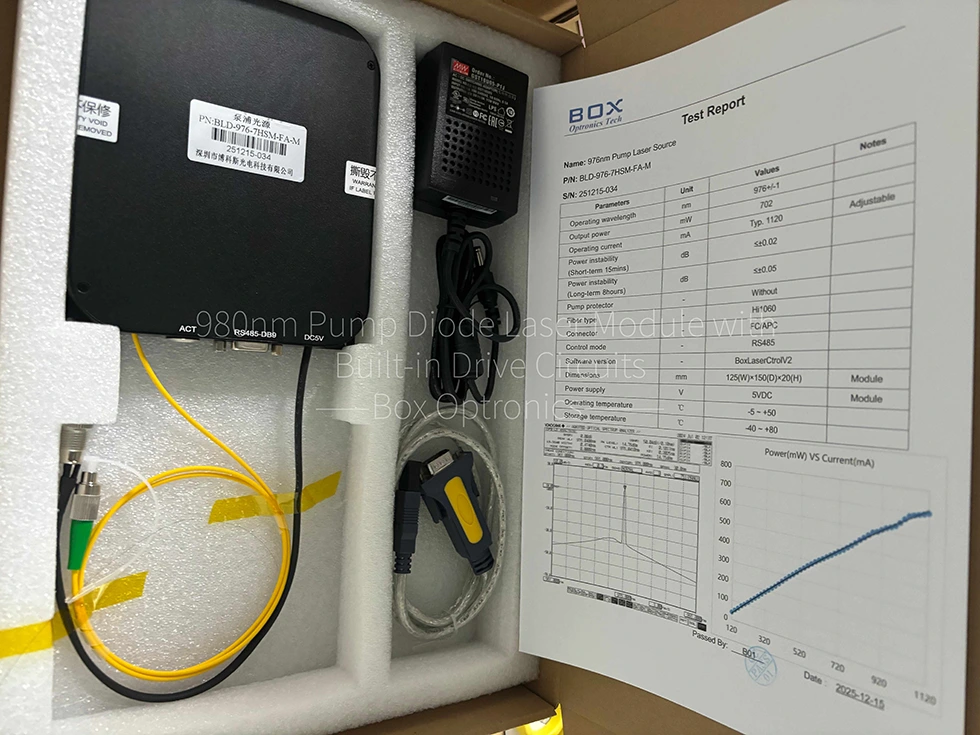

1. korak. Razpakiranje: Pred sestavljanjem preverite ali so vsi dodatki popolni, vključno z laserskim izvornim modulom črpalke, USB podatkovni kabel, napajalnik, poročilo o preskusu itd.

Korak 2. Napajanje: priključen na DC stikalno napajanje ali regulirano napajanje, ki ustreza njihovi moči zahteve glede dobave. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik dobavljeno v skladu z lokalnimi napetostnimi standardi.)

Korak 3. Povezovanje izhodnega vlakna: Odprite protiprašni pokrov na optičnem konektorju ali prirobnici, preverite končno stran vlaken in povežite vlakno ali ga spojite z napravo ali merilnikom moči, ki ga želite testirati po potrditvi, da ni onesnaženja in škode.

Setp4. Povežite se z gostiteljskim računalnikom: Uporabite podatkovni kabel USB-RS485 DB9 za povezavo 980nm laserskega modula črpalke z diodo Vgrajena pogonska vezja in računalnik; računalnik mora najprej namestiti a namenski gonilnik serijskih vrat za prepoznavanje podatkovnega kabla serijskih vrat USB-RS485, sicer programska oprema gostiteljskega računalnika in modul svetlobnega vira ne moreta biti pravilno povezan in komuniciran. Vprašajte Box Optronics za gonilnik.

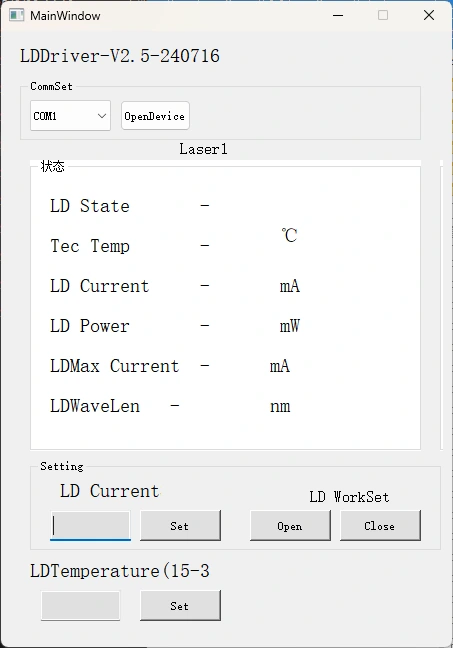

Korak 5. Programska oprema za krmiljenje: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik nadzorujte LD tok in LD temperaturo 980nm laserskega modula diode črpalke z vgrajenimi pogonskimi vezji. Izberite prava vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, pospešite pogon tok počasi ob začetnem delovanju. Ne uporabite polnega toka takoj.)

Korak 6. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optična povezava.

Informacije o naročanju

npr.: BLD-976-6HSM-FA-MP1

(Podatki o naročilu: 980nm črpalka diodni laserski modul z vgrajenim Pogonska vezja, 976 nm, izhodna moč 600 mW, z vlakni SM Hi1060, FC/APC priključek, zaščita pred 1064 nm odbito svetlobo, paket modulov).

*Opremljen z zaščito črpalke, dušenje izhodne moči je 10–15 %.

Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju in Vzdrževanje

● Ko modul svetlobnega vira uporabljate dlje časa, se prepričajte, da upoštevajte odvajanje toplote in prezračevanje z namestitvijo modula na grelnik umivalnik.

● Pri zagonu se najprej prepričajte, da sta vklopno stikalo in stikalo na ključ v položaju "izklop", nato priključite napajalnik. Pri izklopu najprej izklopite stikalo na ključ; počakajte, da indikator je lučka ugasnila pred odklopom napajanja. Nikoli direktno izklopite napajanje, medtem ko oprema deluje.

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite nabiranje prahu in poškodbe končne površine.

● Optične konektorje očistite z robčkom, ki ne pušča vlaken, in jih preglejte z a detektor konca vlaken pred priključitvijo. Vedno priključite/odklopite vlakna brez napajanja, da preprečite opekline na koncu. Neuporabljene priključke zaprite s protiprašnimi pokrovčki.

● Opremo hranite v suhem okolju brez vlage.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.

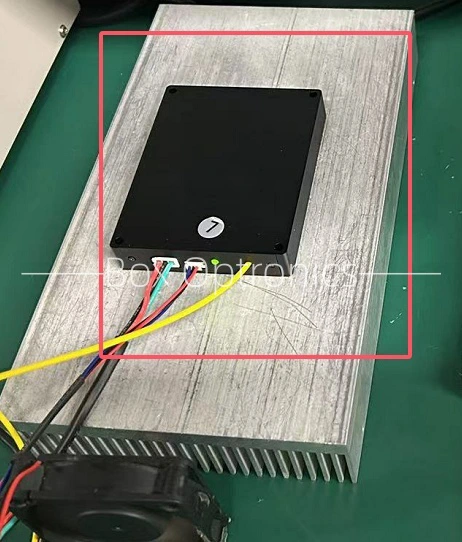

*odvajanje toplote za dolgotrajno uporabo
