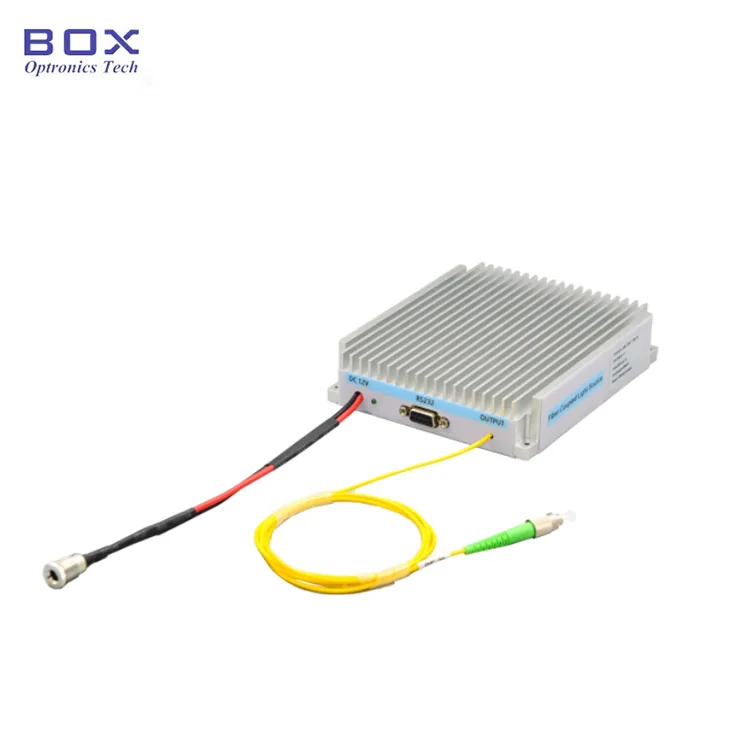

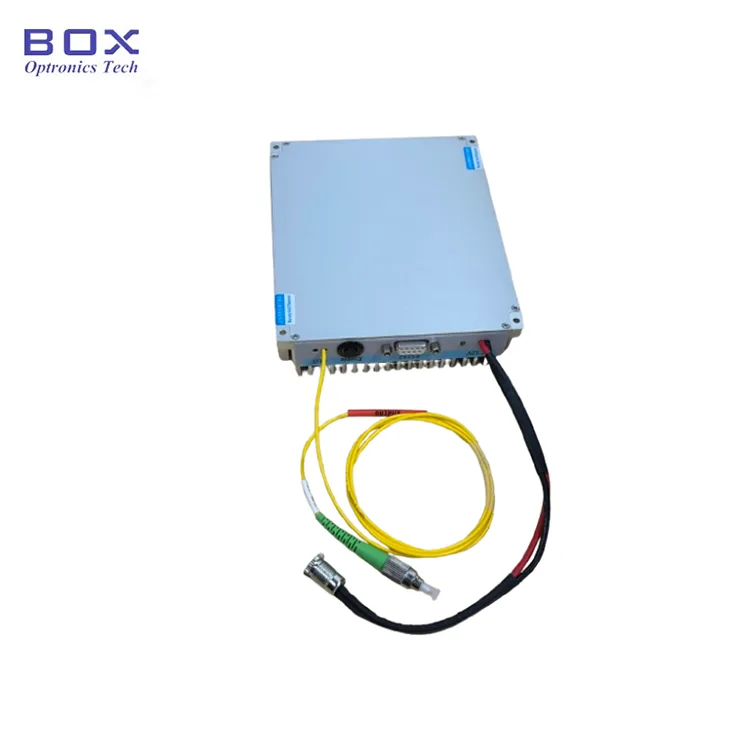

808nm laserski vir temelji na visoko zmogljivem polprevodniškem laserskem čipu s 105/125um ali 200/220um 0,22N izhodom, povezanim z večmodnimi vlakni, in pogonskim vezjem s konstantnim tokom, zasnovanim za zagotavljanje varnega in stabilnega delovanja. Ponuja 5W, 10W in 20W izhodne moči. Zagotavlja nadzor gostitelja osebnega računalnika ali ukaze za delovanje in integracijo. Primerno za uporabo v laserskem črpanju z vlakni, biomedicini itd. Med dolgotrajno uporabo je treba paziti na odvajanje toplote laserskega vira.
|
Parametri |
Enota |
Min. |
Tip. |
Maks. |
Opombe |
|
Delovna valovna dolžina |
nm |
803 |
808 |
813 |
|
|
Izhodna moč |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Način delovanja |
- |
CW |
|
||
|
Nestabilnost moči |
dB |
≤±0,02 (15 min.); ≤±0,05 (8 ur) |
≤±0,5 %; ≤±1,2 % |
||
|
Vrsta vlaken |
- |
105/125 ali 200/220 |
0,22NA |
||
|
Optični priključek |
- |
FC/PC ali SMA |
|
||
|
Komunikacijski vmesnik |
- |
DB9 ženski (RS232) |
|
||
|
Dimenzija |
mm |
125(D)×150(Š)×31(V) |
Modul |
||
|
mm |
195(Š)×220(G)×120(V) |
Namizna plošča |
|||
|
Napajanje |
VDC |
12V/15A |
Modul |
||
|
VAC |
100–240VAC |
Namizna plošča |
|||
|
Delovna temp. |
℃ |
+15 ~ +50 |
|
||
|
Temperatura skladiščenja |
℃ |
-30 ~ +70 |
|
||
● Visoka izhodna moč;
● Enostaven za upravljanje ali integracijo;
● Priskrbite konektor FC/UPC ali SMA905.
● Fiberlasersko črpanje; l
● Biomedicina;
● Laserska obdelava materiala.
● Kakšna je tipična toleranca valovne dolžine?
Središčna valovna dolžina je običajno 808 nm ± 5 nm. Ožji nadzor valovne dolžine je treba prilagoditi.
● Ali je laser primeren za neprekinjeno (CW) delovanje?
ja Laserski vir je zasnovan za stabilno delovanje CW in lahko podpira tudi prilagajanje toka in moči prek gostiteljske programske opreme osebnega računalnika.
● Ali je mogoče prilagoditi izhodno moč?
ja Izhodno moč je mogoče prilagoditi prek pogonskega toka. Namizna različica običajno podpira prilagoditev moči na sprednji plošči, različica Module pa podpira programsko krmiljenje ali ukaze gostitelja osebnega računalnika.
● Katere metode hlajenja so na voljo?
Postavljen na hladilnik za kontaktno hlajenje. Ali ventilatorsko hlajenje.
● Za kaj se uporablja 808nm multimode laserski vir visoke moči?
808 nm multimodni visokozmogljivi laserski vir se pogosto uporablja v laserskem črpanju DPSS, biomedicinski instrumentaciji, vzbujanju fluorescence, spektroskopiji, optičnem zaznavanju, znanstvenih raziskavah in industrijskih laserskih sistemih.
|
Ime |
Valovna dolžina |
Izhodna moč |
Vrsta vlaken |
Priključek |
Paket |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Laserski vir |
808:808 nm |
05:5W 10:10 W 20:20 W |
M1: 105/125 um M2: 200/220 um drugo |
FU:FC/UPC SMA: SMA905 drugo |
M: Modul B: Namizje |
npr.: BFL-808-05M1-FU-M
(Podatki o naročilu: 808nm laserski vir, izhodna moč 5 W, z vlakni 105/125 um, priključek FC/UPC, paket modulov).
Za druge prilagojene zahteve se obrnite na: sales06@boxoptronics.com
● Pogoji ponudbe
(1) EXW:
Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.
(2) DAP:
Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja izdelkov.
(3) Drugo
● Plačilni pogoji
Na voljo sta PayPal in T/T.
Izdelava: 10-15 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)
Mednarodna logistika: 3-5 delovnih dni.
Korak 1. Razpakiranje: Pred sestavljanjem preverite, ali so vsi dodatki popolni, vključno z laserskim izvornim modulom, podatkovnim kablom USB, napajalnikom, poročilom o preskusu itd.
2. korak. Povezovanje optičnih povezovalnih kablov: Odstranite protiprašne pokrove z optičnih priključkov ali adapterjev in priključite optične povezovalne kable – ali spojena vlakna – na preskušano napravo ali opremo za merjenje moči.
3. korak. Priključite napajalni in serijski kabel: vstavite napajalni kabel v napajalna vrata laserskega vira in uporabite signalni kabel za povezavo gostiteljskega računalnika z laserjem. Opomba: Za signalni kabel USB-485 DB9 je treba gonilnik najprej namestiti v računalnik; Box Optronics ga bo zagotovil.
Setp4. Vklop: indikatorska lučka zasveti in laser začne delovati. Na tej točki vrednosti delovnega toka in moči laserja ustrezajo parametrom, nastavljenim prek programske opreme gostitelja pred zadnjim izklopom; če so potrebne prilagoditve, jih je mogoče spremeniti in shraniti v gostiteljski programski opremi.

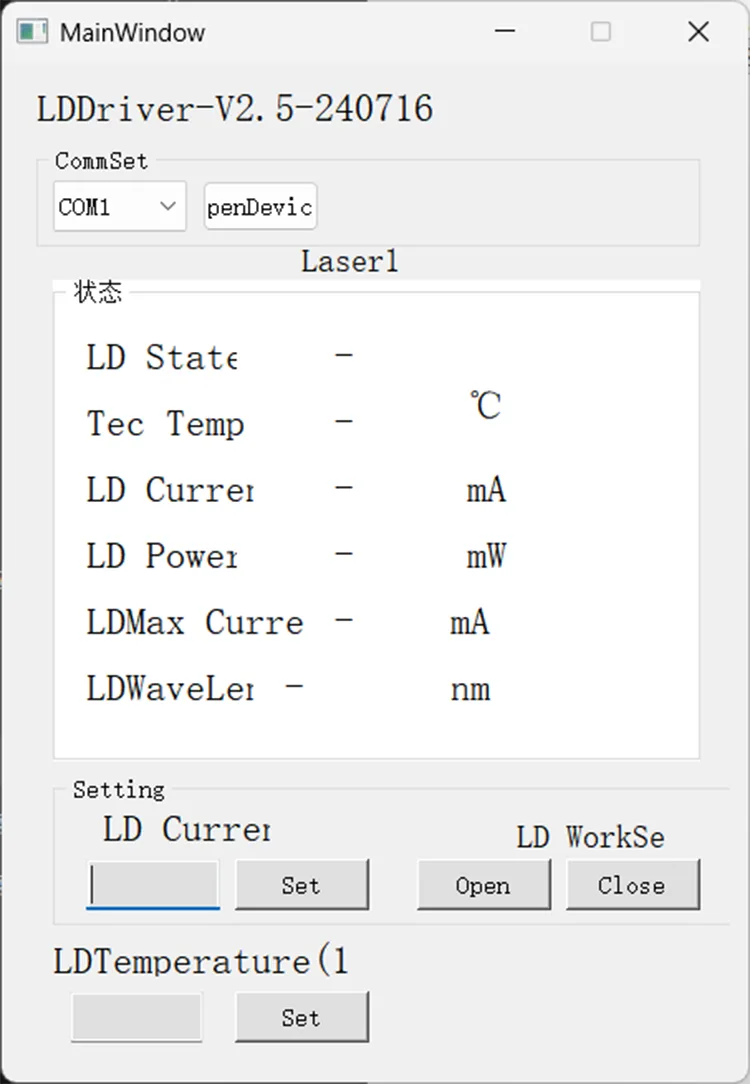

5. korak. Programska oprema za nadzor: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor toka LD in temperature LD 808nm laserskega vira. Izberite pravilna vrata, nastavite tok in temperaturo, nato kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečajte pogonski tok. Ne uporabite polnega toka takoj.)
6. korak. Izklop: Po končani uporabi izklopite laser in varno namestite protiprašni pokrov iz vlaken. Da bi preprečili nenaden visokozmogljiv laserski izhod – ki bi lahko poškodoval optične komponente – pri ponovnem vklopu naprave je priporočljivo, da raven moči najprej nastavite na nič, preden izklopite napajanje.

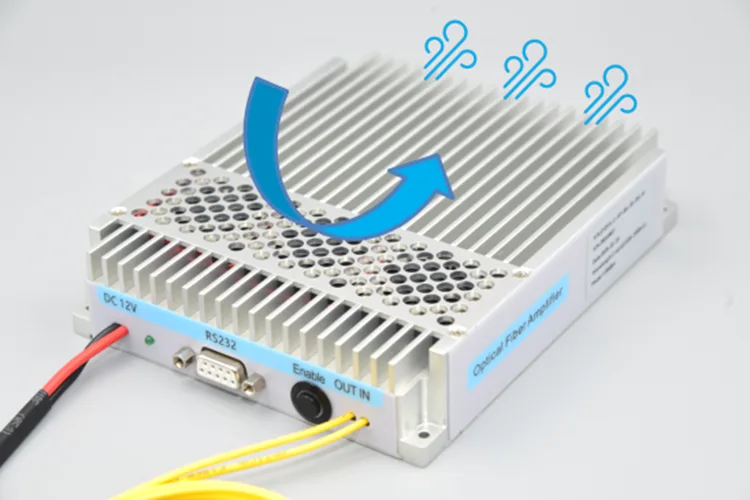

● Pri dolgotrajni uporabi bodite pozorni na odvajanje toplote laserskega vira. Laserski vir mora biti pritrjen na hladilno telo in hlajen z ventilatorjem.
● Pri zagonu se najprej prepričajte, da sta stikalo za vklop in stikalo na ključ izklopljena, nato priključite napajalnik. Pri izklopu najprej izklopite stikalo na ključ in odklopite napajanje šele, ko indikatorska lučka ugasne; nikoli neposredno ne prekinite napajanja, medtem ko oprema deluje.
● Ni priporočljivo pogosto vstavljati in odstranjevati konektorjev iz optičnih vlaken, saj se s tem poveča nevarnost onesnaženja s prahom in morebitne poškodbe čelnih strani konektorjev.

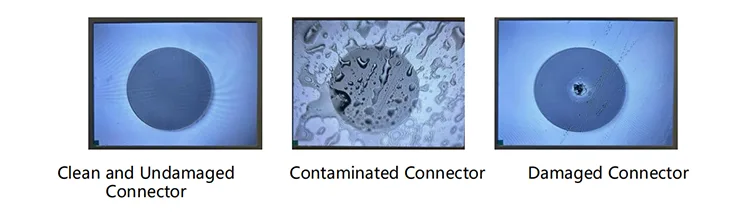

● Pred priključitvijo priključka za optična vlakna ga je treba obrisati s papirjem za leče, ki ne pušča vlaken. Nujno je treba uporabiti inšpektor za končno stran vlaken, da preverite njegovo čistost, preden ga priključite prek prirobnice; v nasprotnem primeru lahko končna stran konektorja ob aktiviranju laserja prežge. Pri povezovanju prirobnice zagotovite, da se operacija izvaja brez aktivnega prenosa svetlobe. Ko ni v uporabi, naj bo protiprašni pokrov varno nameščen na optičnem priključku.
● Prosimo, upoštevajte varnostne ukrepe proti vlagi; hraniti na suhem mestu.
● Garancijska doba:
Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.
● Izjeme iz brezplačne garancije:
Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem obdobju:
(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.
(2) Okvare zaradi nepravilnega upravljanja s strani uporabnika.
(3) Očitna fizična škoda, ki jo povzroči človeška napaka.
(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.
(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.
(6) Poškodbe ali izgube med prevozom.
