Širokopasovni svetlobni vir SLD 1310nm

Kazalo

1. Predstavitev širokopasovnega svetlobnega vira SLD 1310nm

2. Specifikacije izdelka

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Navodila za uporabo

10. Opombe o delovanju in vzdrževanju

11. Zagotavljanje kakovosti in poprodajne storitve

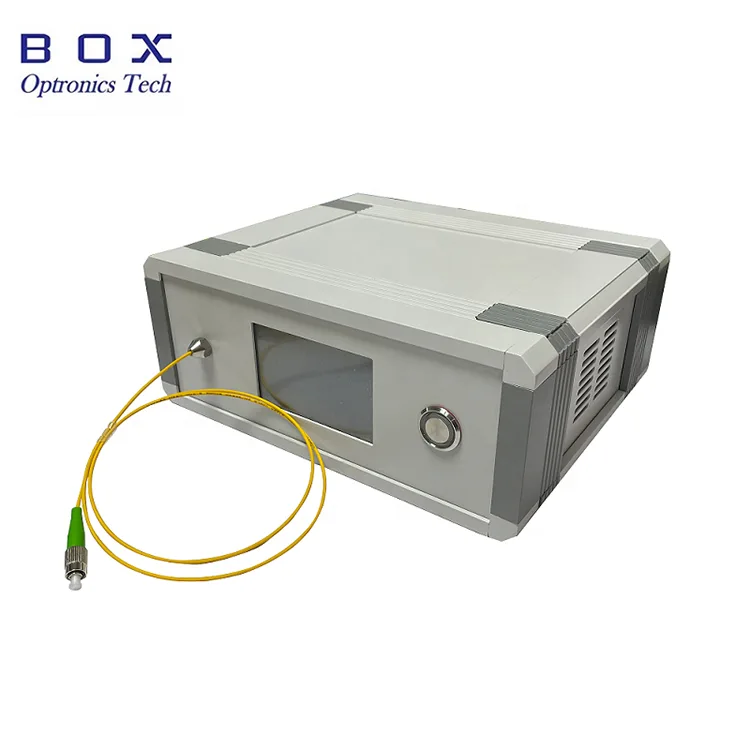

Predstavitev izdelka - širokopasovni svetlobni vir SLD 1310 nm

Širokopasovni svetlobni vir 1310 nm SLD zagotavlja stabilno širokopasovno oddajanje z nizko koherentnostjo s spektralno širino običajno > 30 nm in izhodno močjo pri 1/3/10/15 mW. Zaradi sklopke SMF-28e ali PM Fiber, nizkega spektralnega valovanja in kompaktnega paketa je idealen za zaznavanje z optičnimi vlakni, slikanje OCT in natančne optične meritve. Ta širokopasovni svetlobni vir SLD je optimiziran za uporabo v optični komunikaciji, biomedicinskem slikanju in testiranju naprav z optičnimi vlakni.

Specifikacije izdelka - širokopasovni svetlobni vir SLD 1310 nm

Lastnosti izdelka-SLD širokopasovni svetlobni vir 1310nm

● 1/3/10/15 mW Več stopenj moči je na voljo za različne potrebe;l

● Širok spekter;

● Nizko spektralno valovanje;

● Prilagojeni paket in velikost.

Aplikacije izdelkov-SLD širokopasovni svetlobni vir 1310nm

● Zaznavanje optičnih vlaken;

● Medicinsko slikanje;

● Natančna meritev;

● Test naprave z optičnimi vlakni.

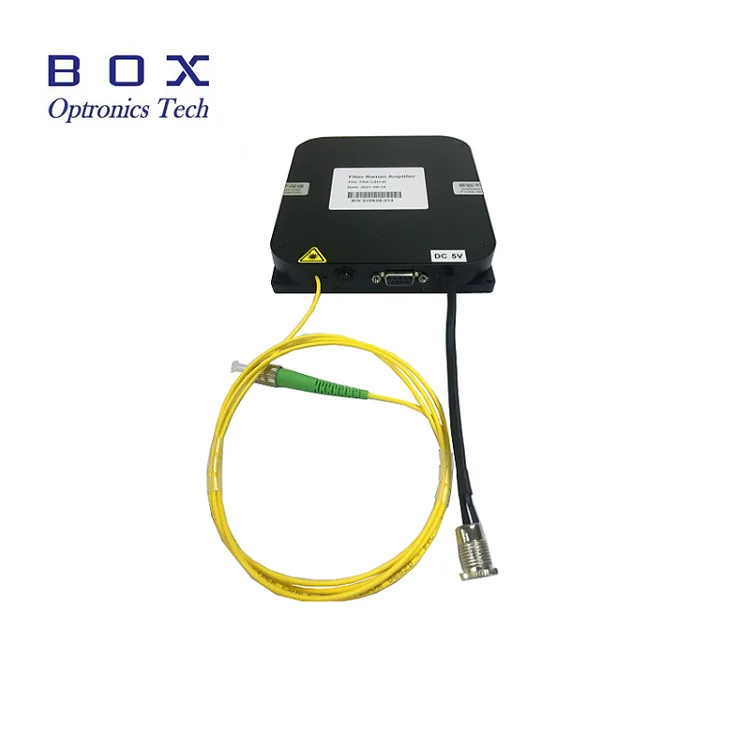

Podrobnosti o izdelku-SLD širokopasovni svetlobni vir 1310nm

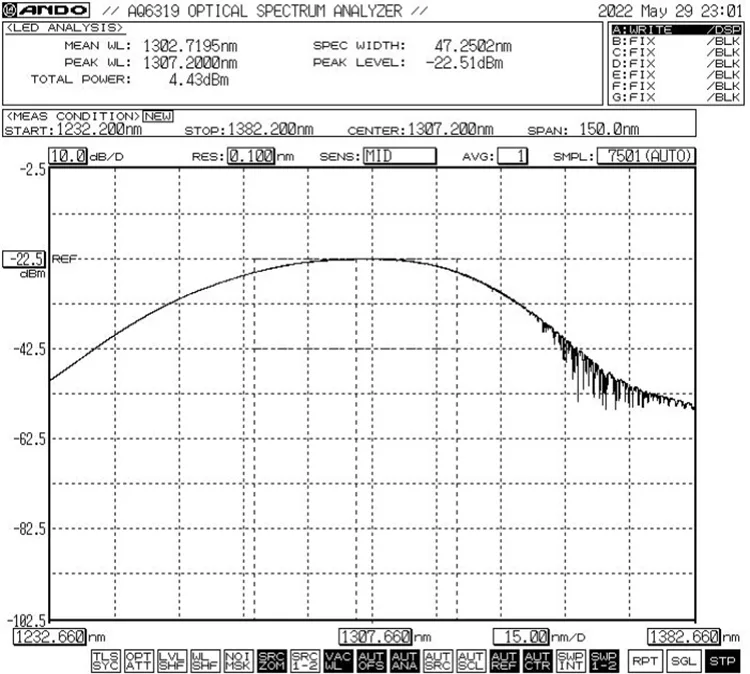

● Spektralna referenca: pasovna širina -3dB Min.30nm

● Standardni dodatki

Informacije za naročanje - širokopasovni svetlobni vir SLD 1310 nm

npr.: BSLD-1310-10SM-FA-M

(Informacije o naročilu: širokopasovni svetlobni vir SLD 1310 nm, izhodna moč 10 mW, vlakna SM, s priključkom FC/APC, paket modulov).

Podatkovni list in preskusni list - širokopasovni svetlobni vir SLD 1310 nm

Podatkovni list

Testni list

Pogoji ponudbe in plačila-SLD Broadband Light Source 1310nm

● Pogoji ponudbe

(1) EXW

(2) DAP

(3) Drugo

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Koraki delovanja - širokopasovni svetlobni vir SLD 1310 nm

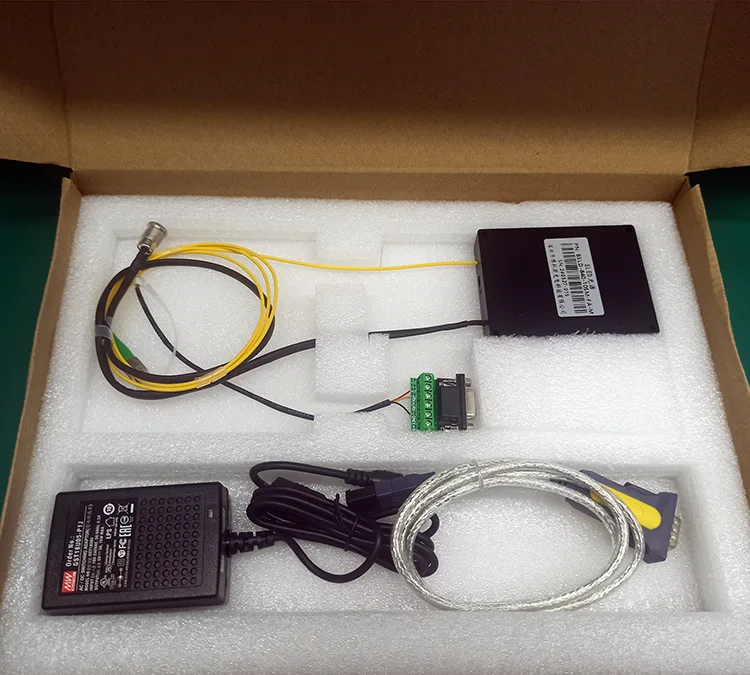

Korak 1. Razpakiranje: Pred montažo preverite, ali so vsi dodatki popolni.

2. korak. Napajanje: Povezano z enosmernim stikalnim napajalnikom ali reguliranim napajalnikom, ki ustreza njihovim zahtevam glede napajanja. Uporabljajte samo originalni ustrezni napajalnik (DC5V ali DC12V). Neustrezen napajalnik lahko poškoduje vir svetlobe. (Napajalnik je dobavljen v skladu z lokalnimi napetostnimi standardi.)

3. korak. Priključitev izhodnega vlakna: Odprite protiprašni pokrov na priključku ali prirobnici vlakna, preverite končno stran vlakna in povežite vlakno ali spojite vlakno z napravo ali merilnikom moči, ki ga želite testirati, potem ko potrdite, da ni onesnaženja in poškodb.

Setp4. Povežite se z gostiteljskim računalnikom: uporabite kabel Green Port in podatkovni kabel USB-RS485 DB9 za povezavo širokopasovnega svetlobnega vira SLD 1310nm in računalnika; računalnik mora najprej namestiti namenski gonilnik serijskih vrat, da identificira podatkovni kabel serijskih vrat USB-RS485, sicer programske opreme gostiteljskega računalnika in modula svetlobnega vira ni mogoče pravilno povezati in komunicirati. Vprašajte Box Optronics za gonilnik.

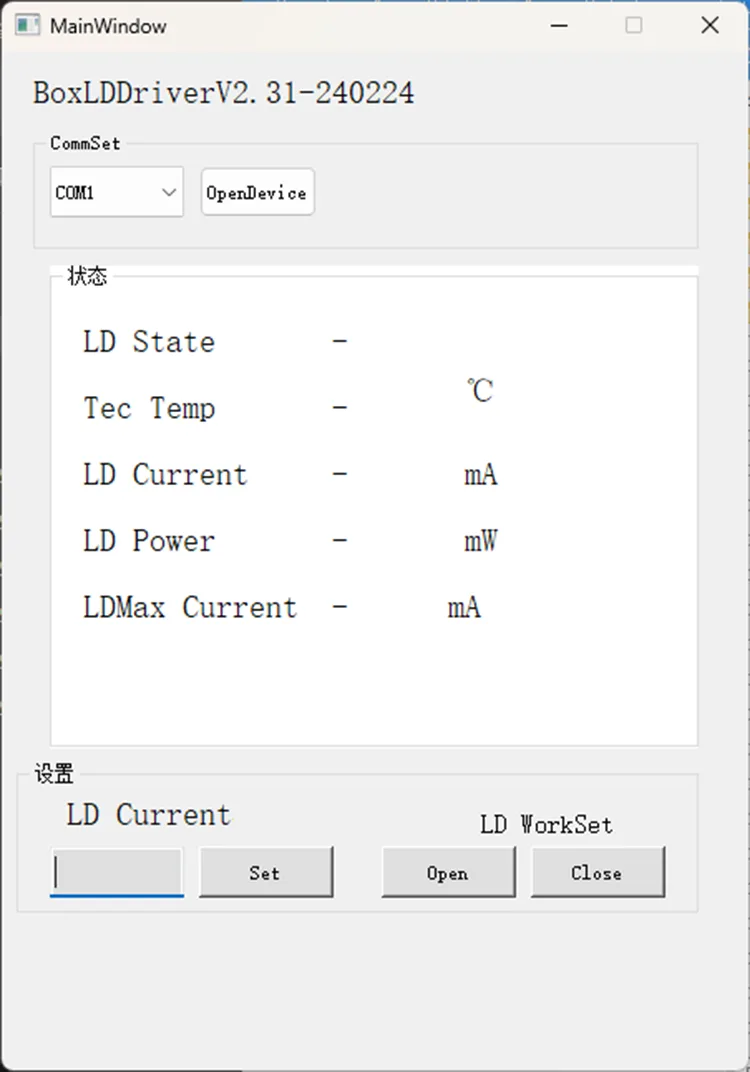

5. korak. Programska oprema za nadzor: Box Optronics zagotavlja serijski ukaz ali programsko opremo za osebni računalnik za nadzor toka LD širokopasovnega svetlobnega vira SLD 1310 nm. Izberite prava vrata, nastavite tok in kliknite gumb za odpiranje. (Da preprečite poškodbe, ob začetnem delovanju počasi povečajte pogonski tok. Ne uporabite polnega toka takoj.)

6. korak. Po uporabi kliknite gumb za zapiranje, izklopite napajanje in odklopite optično povezavo.

Opombe o delovanju in vzdrževanje - širokopasovni svetlobni vir SLD 1310 nm

● Očistite optične konektorje z robčkom, ki ne pušča vlaken, in jih pred priključitvijo preglejte z detektorjem končnih ploskev. Optična vlakna vedno priključite/odklopite brez napajanja, da se izognete opeklinam na koncu. Konektorji za optična vlakna morajo biti pokriti s protiprašnimi pokrovi.

● Izogibajte se pogostemu priklapljanju/odklapljanju optičnih konektorjev, da preprečite nabiranje prahu in poškodbe čelne strani.

● Upoštevajte varnostne ukrepe proti vlagi, prahu in koroziji; hranite na suhem mestu.

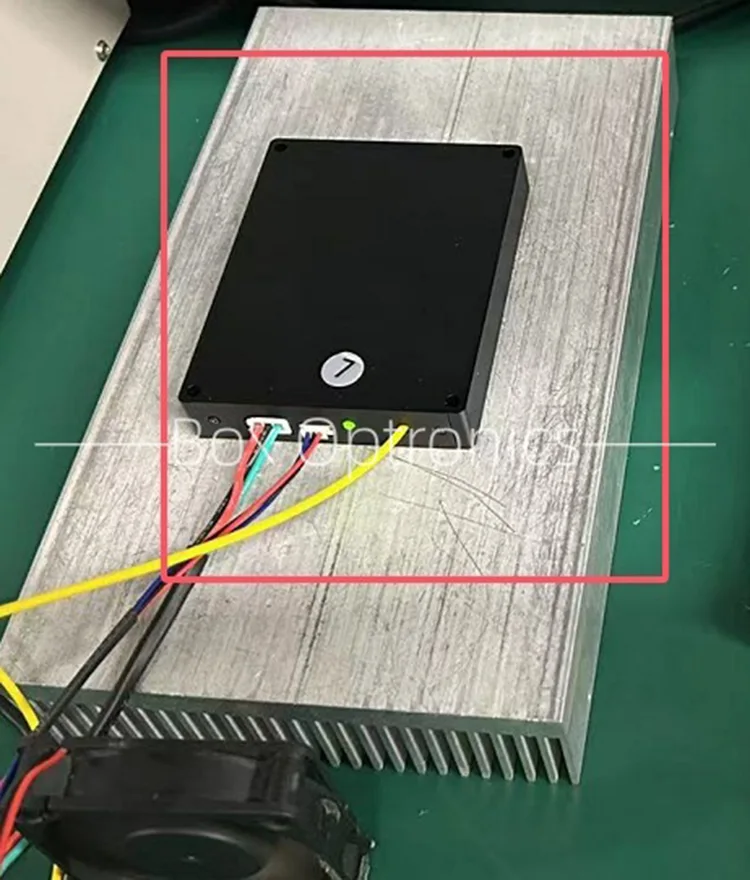

● Pri dolgotrajni uporabi ga postavite na hladilno telo.

Zagotavljanje kakovosti in poprodajne storitve - širokopasovni svetlobni vir SLD 1310 nm

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 letu od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem bodo na voljo brezplačne storitve popravila ali zamenjave za napake, ki so posledica težav s kakovostjo izdelka. Vendar si Box Optronics pridržuje pravico do zavrnitve brezplačnih storitev popravila v naslednjih primerih v garancijskem roku:

(1) Poškodbe, ki jih povzročijo naravni dejavniki (npr. strela, prah) ali vplivi okolja.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda zaradi človeške napake.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
