520nm FP metuljasta laserska dioda

Kazalo

1. Predstavitev 520nm FP metulj laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

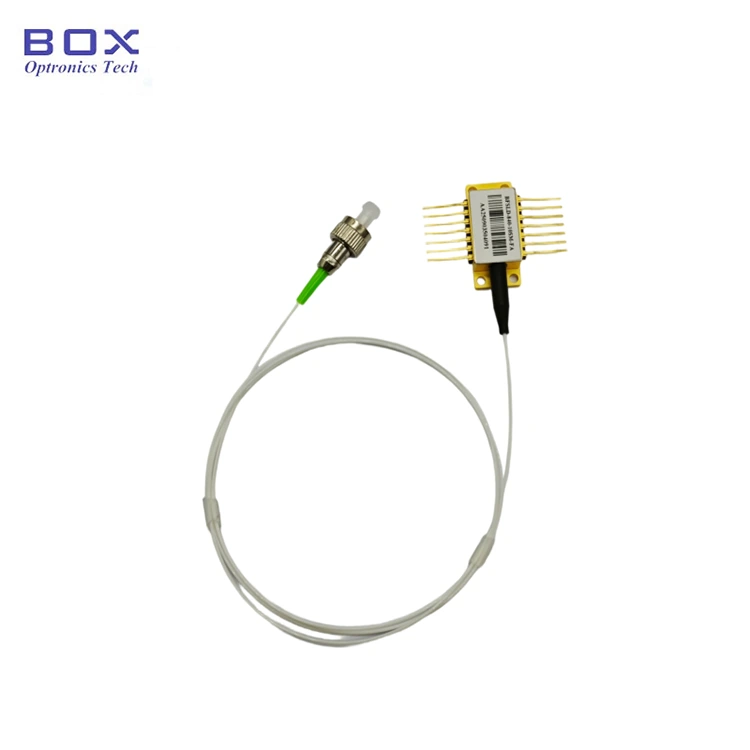

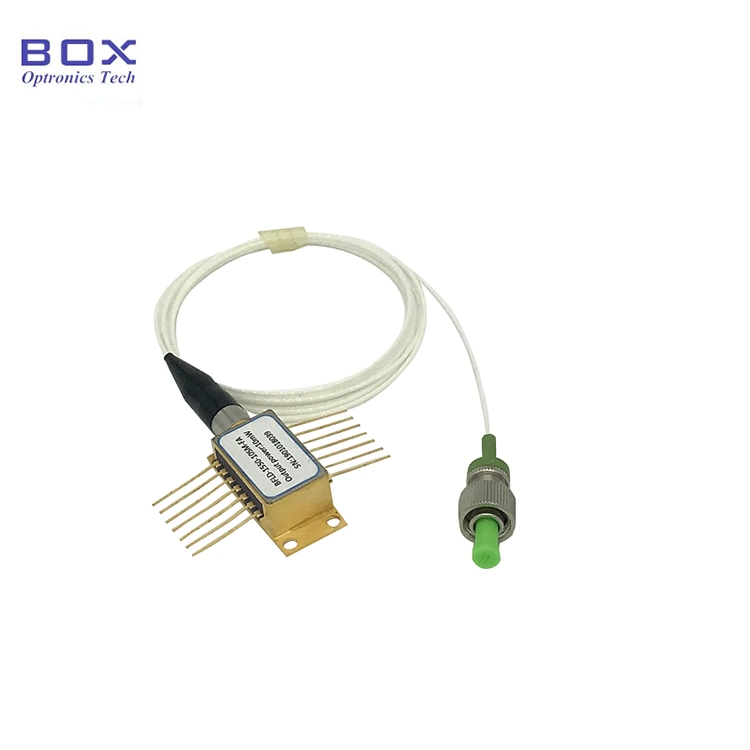

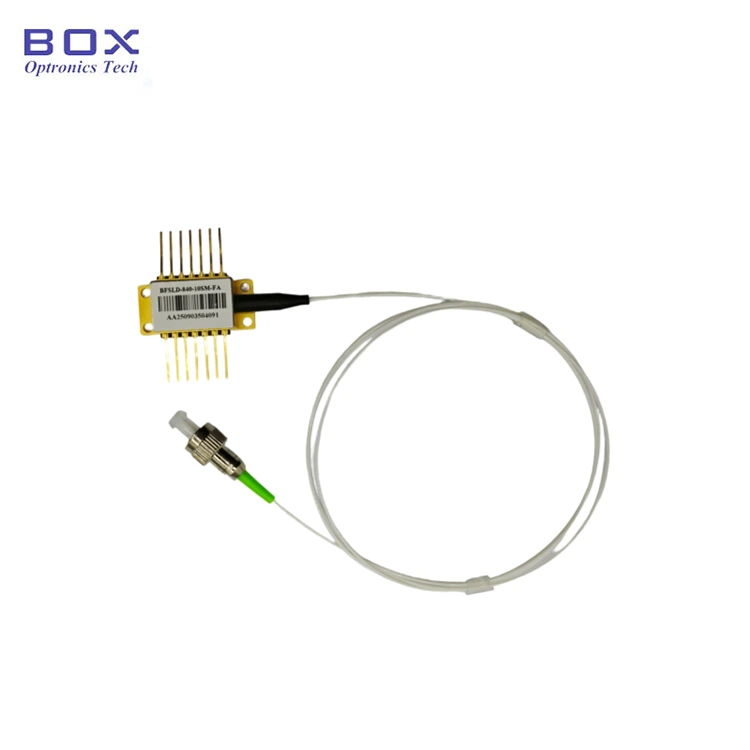

To je 520nm FP Butterfly laserska dioda z a 14-pinski metuljček. To je Fabry-Perotova laserska dioda. Odlikuje ga do 30mW izhodna moč ter vgrajen TEC in termistor. Tip vlakna je lahko SM-460HP oz Vlakno PM-S460-HP. Primerno za optične instrumente. Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C in čas spajkanja ne sme presegati 10 sekund.

Izdelek Specifikacije

Lastnosti izdelka

● SM-460HP ali vlakna PM-S460-HP;

● Povečanje izhodne moči do 30mW;

● 14-polni BTF paket s TEC in Monitor PD;

● Optična laserska dioda z vidno zeleno svetlobo.

Aplikacije izdelkov

● Optični instrumenti;

● Prenos po optičnih vlaknih sistem;

● Laserska indikacija.

Podrobnosti izdelka

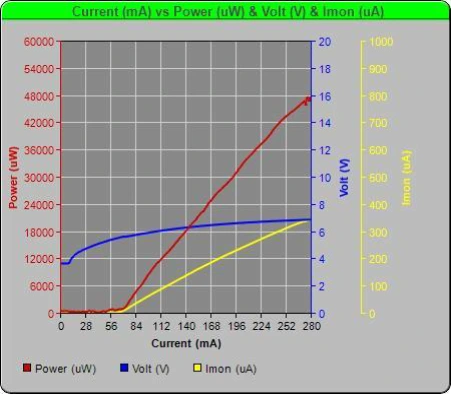

● Tipični spekter: PIV

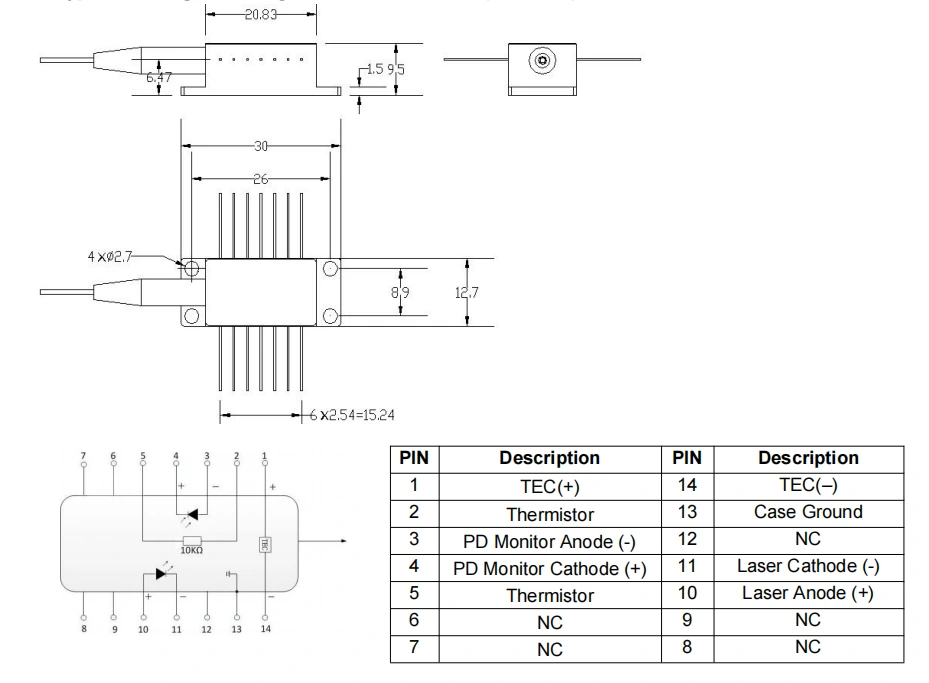

● Risba paketa in definicija PIN-OUT (enota: mm) -520nm FP Butterfly Laserska dioda

● Primer pakiranja

*Samostojna naprava; brez vgrajenega gonilnika (paket modulov z gonilnikom vezje ni obvezno).

Naročanje informacije

npr.: BFLD-F520-30SM-FA

(Informacije o naročilu: 520nm FP Butterfly Laser Diode, 14-pin metulj paket, izhodna moč 30 mW, z vlakni 460 HP SM, priključek FC/APC)

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačilo

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju

● Med delovanjem ta naprava oddaja laserski žarek visoke intenzivnosti; narediti ne glejte neposredno v konec vlakna, saj lahko s tem povzročite poškodbo oči.

● Ta naprava je občutljiva na elektrostatiko; zato strogo upoštevanje med pakiranjem so potrebni protistatični zaščitni ukrepi, prevoz in uporaba. Poleg tega je treba sprejeti previdnostne ukrepe za preprečevanje napetosti v električnem omrežju, saj lahko v nasprotnem primeru pride do trajne poškodbe napravo (npr. zagotavljanje ustrezne ozemljitve opreme in nošenje antistatičnega zapestni trak).

● Optična vlakna so krhka; ne uporabljajte vlaken za vlečenje naprave. Ko napravo vstavljate ali odstranjujete iz vtičnice, je ne pritiskajte ali potegnite za rokav, ki se nahaja na zadnji strani ohišja naprave. Za naprave opremljen s priključki, zagotovite, da sta naprava in optični priključek se dvignejo hkrati med namestitvijo ali odstranitvijo.

● Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme presega 260°C, čas spajkanja pa ne sme presegati 10 sekund. Posebno bodite pozorni na naslednje: med postopkom spajkanja se naprava mora biti brez napajanja, spajkalnik pa mora biti v redu ozemljen.

● Med postopkom vklopa nikoli ne uporabite visokega toka neposredno, kot s tem lahko poškodujete čip. Namesto tega vklopite napravo na trenutno raven blizu praga čipa in nato postopoma povečujte tok v majhnih količinah korakih, dokler ni dosežena želena raven.

● Pred vklopom vseh komponent najprej aktivirajte hladilnik in nato nadaljujte s postopnimi koraki za vklop, da preprečite pregrevanje čipa in preobremenitev.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.

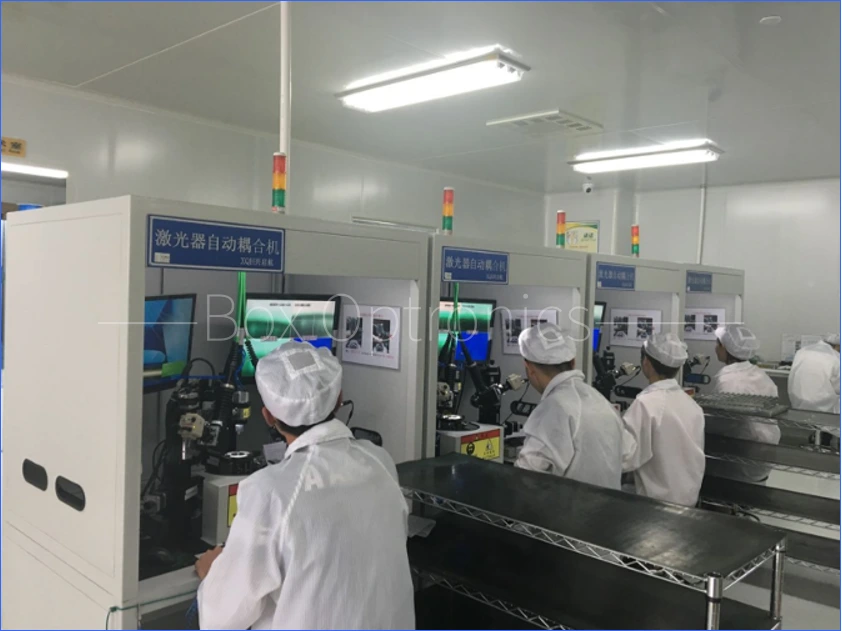

Prava proizvodnja linija
