785nm FP metuljasta laserska dioda

Kazalo

1. Predstavitev 785nm FP metulj laserska dioda

2. Tehnične specifikacije

3. Lastnosti izdelka

4. Tipične aplikacije

5. Podrobnosti o izdelku

6. Informacije o naročanju

7. Podatkovni list in testni list

8. Pogoji ponudbe in plačila

9. Čas izvedbe

10. Opombe o delovanju

11. Zagotavljanje kakovosti in Poprodajne storitve

Predstavitev izdelka

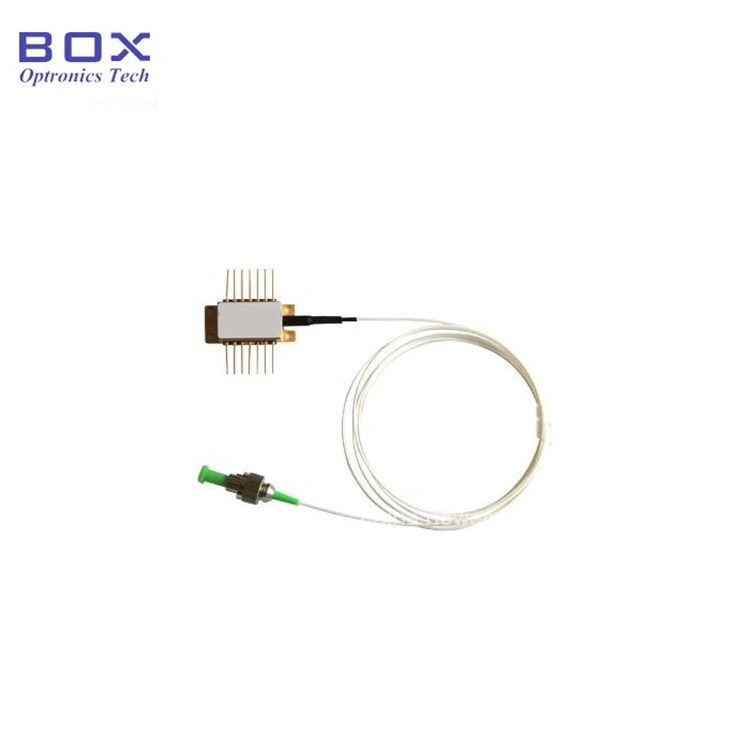

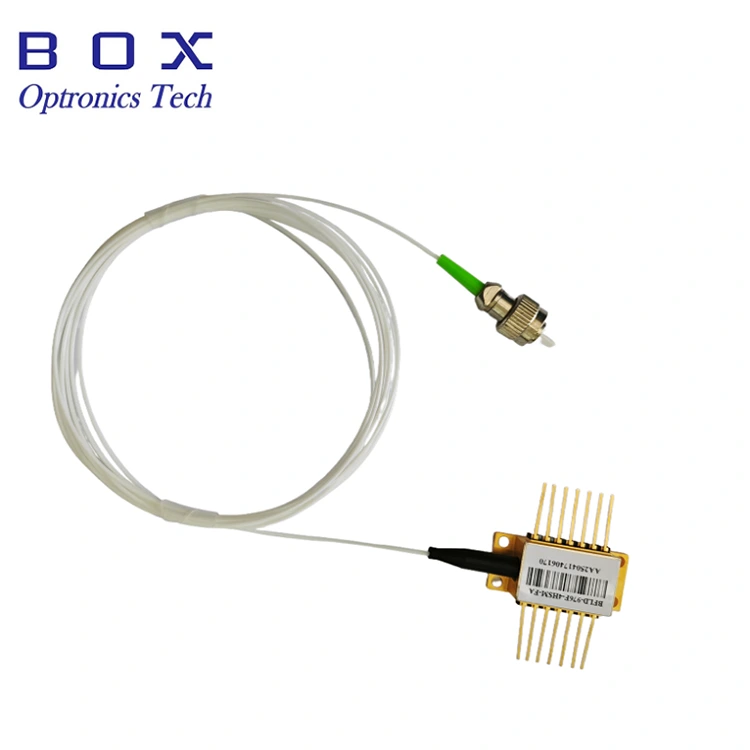

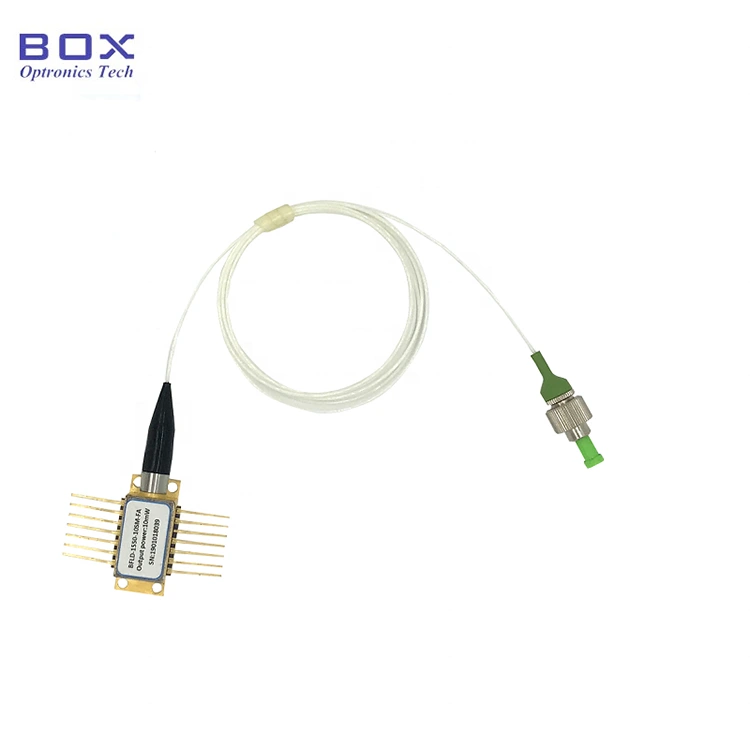

To je 785nm FP metuljasta laserska dioda, ki prikazuje do 30mW izhodne moči. Vrsta vlaken je lahko SM785-HP ali PM780-HP in vključuje TEC, monitorsko fotodiodo in termistor. The 900um zaščitna cev in priključek FC/APC sta neobvezna. Če zatiči zahtevajo spajkanje, temperatura spajkanja ne sme preseči 260°C in čas spajkanja ne sme presegati 10 sekund. Paket Module/Benchtop z gonilnim vezjem, Na voljo je izhodna moč 50mW.

Izdelek Specifikacije

Lastnosti izdelka

● SM785-HP ali vlakna PM780-HP;

● Povečanje izhodne moči do 30mW;

● 14-polni BTF paket s TEC, termistorjem in Monitor PD.

Aplikacije izdelkov

● vir svetlobe;

● Zaznavanje optičnih vlaken sistem;

● Obdelava materiala.

Podrobnosti izdelka

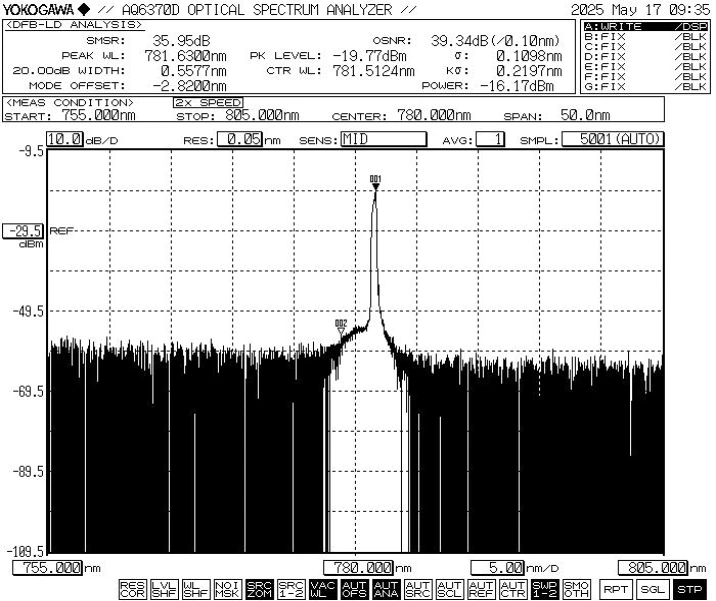

● Tipičen spekter: 785 nm, WL toleranca +/-10 nm.

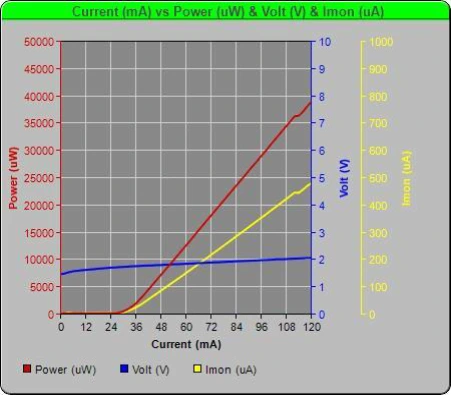

● PIV-785nm 30mW FP metuljasta laserska dioda

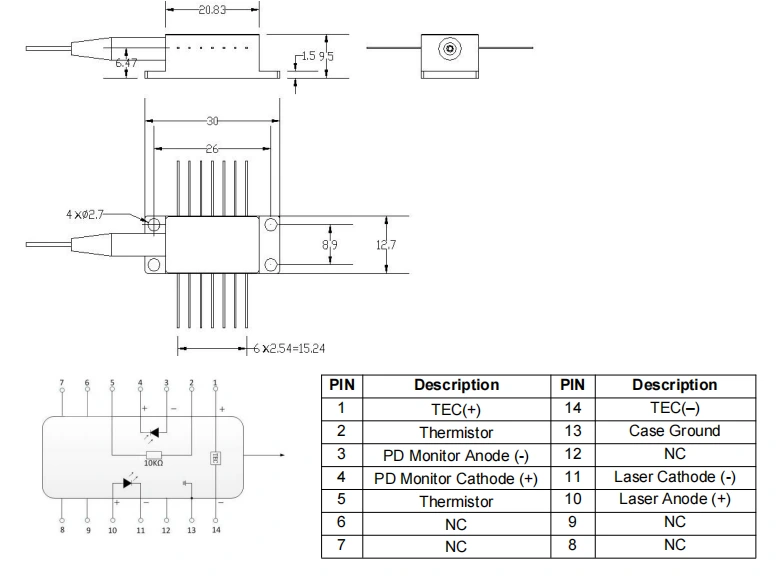

● Risba paketa in definicija PIN-OUT (enota: mm) -785nm FP Butterfly Laserska dioda

● Standardni dodatki

*Samostojna naprava; brez vgrajenega gonilnika (paket modulov z gonilnikom vezje ni obvezno).

Naročanje informacije

npr.: BFLD-F785-30SM-FA

(Informacije o naročilu: 785nm FP metuljasta laserska dioda, izhodna moč 30 mW napajanje, vlakna SM Hi780, priključek FC/APC, zatič črpalke).

Za druge prilagojene zahteve se obrnite na: prodaja06@boxoptronics.com

Podatkovni list in Testni list

Podatkovni list

Testni list

Pogoji ponudbe in plačila

● Pogoji ponudbe

(1) EXW:

Če imate račun DHL/UPS/FedEx, Box Optronics predlaga uporabo EXW. Pošiljamo preko vašega računa; ne zaračunavamo stroškov pošiljanja.

(2) DAP:

Če nimate računa, prosimo, da vnaprej plačate stroške pošiljanja za izdelke.

● Plačilni pogoji

Na voljo sta PayPal in T/T.

Čas izvedbe

Izdelava traja približno 10 delovnih dni. (Če jih je nekaj na zalogi, bo hitreje odposlano.)

Mednarodna logistika lahko traja 3-5 delovnih dni.

Opombe o delovanju

● Nevarnost laserskega sevanja: Ko naprava deluje, oddaja laserski žarek visoke intenzivnosti. Ne glejte neposredno konec vlaken, saj lahko to povzroči poškodbo oči.

● ESD zaščita: Ta naprava je elektrostatično občutljiva. Zato so potrebni strogi protistatični zaščitni ukrepi upoštevati med pakiranjem, transportom in uporabo. Poleg tega je treba sprejeti previdnostne ukrepe za preprečitev prenapetosti v oskrbi z električno energijo, saj tega ne storite lahko povzroči trajno poškodbo naprave (npr. zagotovite ustrezno opremo ozemljitev in nosite antistatični zapestni trak).

● Ravnanje z vlakni in napravami: optično vlakna so krhka. Naprave ne vlecite za vlakno. Pri vstavljanju oz ko napravo odstranite iz vtičnice, je ne pritiskajte in je ne vlecite tulec na zadnji strani ohišja naprave. Za naprave, opremljene s priključki, zagotovite, da sta naprava in optični konektor dvignjena hkrati med namestitvijo ali odstranitvijo.

● Zahteve za spajkanje zatičev: Če zatiči spajkati, temperatura spajkanja ne sme preseči 260 °C in čas spajkanja ne sme presegati 10 sekund. Bodite še posebej pozorni na naslednje: med postopkom spajkanja mora biti naprava brez napajanja stanje, spajkalnik pa mora biti pravilno ozemljen.

● Delovanje ob vklopu: Med vklopom nikoli ne uporabite neposrednega toka, ker lahko poškodujete čip. Namesto tega vklopite napravo na trenutno raven, ki je blizu pragu čipa, in nato postopoma povečajte tok v majhnih korakih do želene ravni je dosežen.

● Zaporedje hlajenja in vklopa: Pred pri vklopu vseh komponent najprej aktivirajte hladilnik in nato nadaljujte inkrementalni koraki za povečanje moči za preprečevanje pregrevanja in preobremenitve čipa.

Zagotavljanje kakovosti in Poprodajne storitve

● Garancijska doba:

Brezplačno popravilo ali zamenjava za okvare, ki jih ni povzročil človek, v 1 leto od nakupa. Plačljive storitve vzdrževanja na voljo po 1 letu.

● Izjeme iz brezplačne garancije:

Med brezplačnim garancijskim obdobjem brezplačne storitve popravila ali zamenjave bo zagotovljeno za napake, ki jih povzročijo težave s kakovostjo izdelka. Vendar Box Optronics si pridržuje pravico zavrniti brezplačne storitve popravila v naslednjih primerih primerih v garancijski dobi:

(1) Poškodbe zaradi naravnih dejavnikov (npr. strela, prah) oz okoljski vplivi.

(2) Motnje zaradi nepravilnega upravljanja s strani uporabnika.

(3) Očitna fizična škoda, ki jo povzroči človeška napaka.

(4) Nepooblaščeno razstavljanje, spreminjanje ali popravilo.

(5) Spremenjene ali nepopolne garancijske nalepke na ohišju.

(6) Poškodbe ali izgube med prevozom.
